Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 84





БАЗОВЫЕ РАЗМЕРЫ

BS-19

КОНСТРУКЦИЯ КУЗОВА

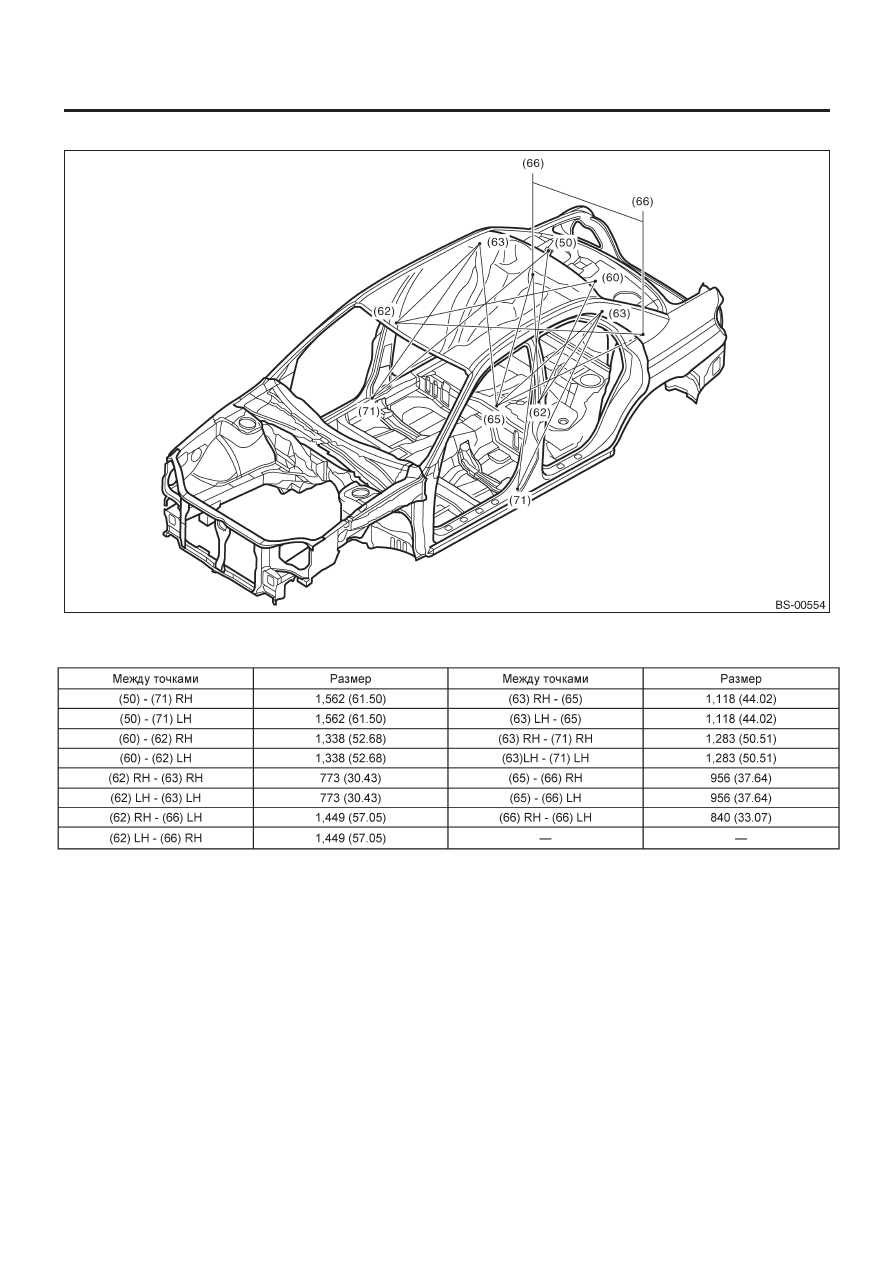

6. МОДЕЛЬ СЕДАН (ПЕРЕДНЯЯ КОНСТРУКЦИЯ)

Единица измерения: мм (in)

БАЗОВЫЕ РАЗМЕРЫ

BS-20

КОНСТРУКЦИЯ КУЗОВА

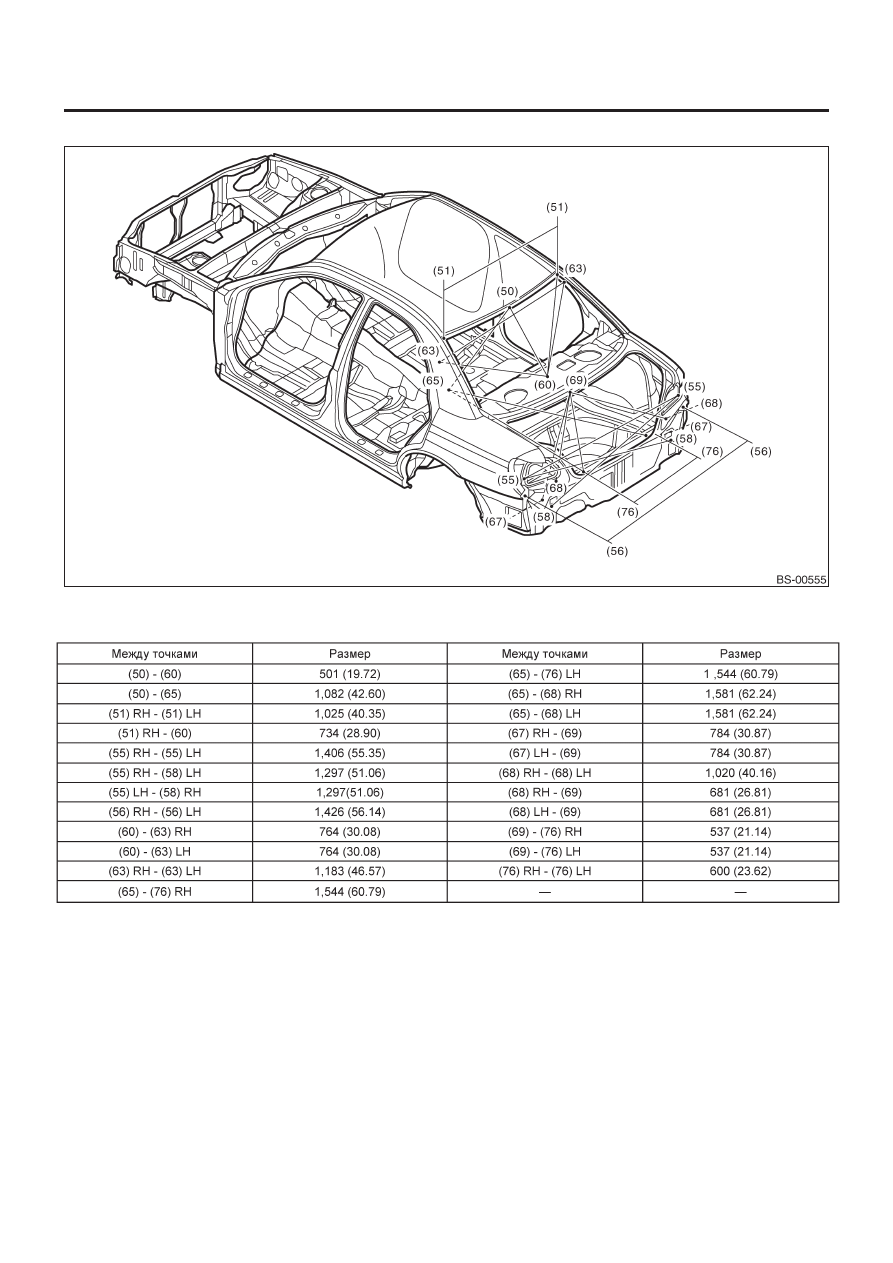

7. МОДЕЛЬ СЕДАН (ЗАДНЯЯ КОНСТРУКЦИЯ)

Единица измерения: мм (in)

БАЗОВЫЕ РАЗМЕРЫ

BS-21

КОНСТРУКЦИЯ КУЗОВА

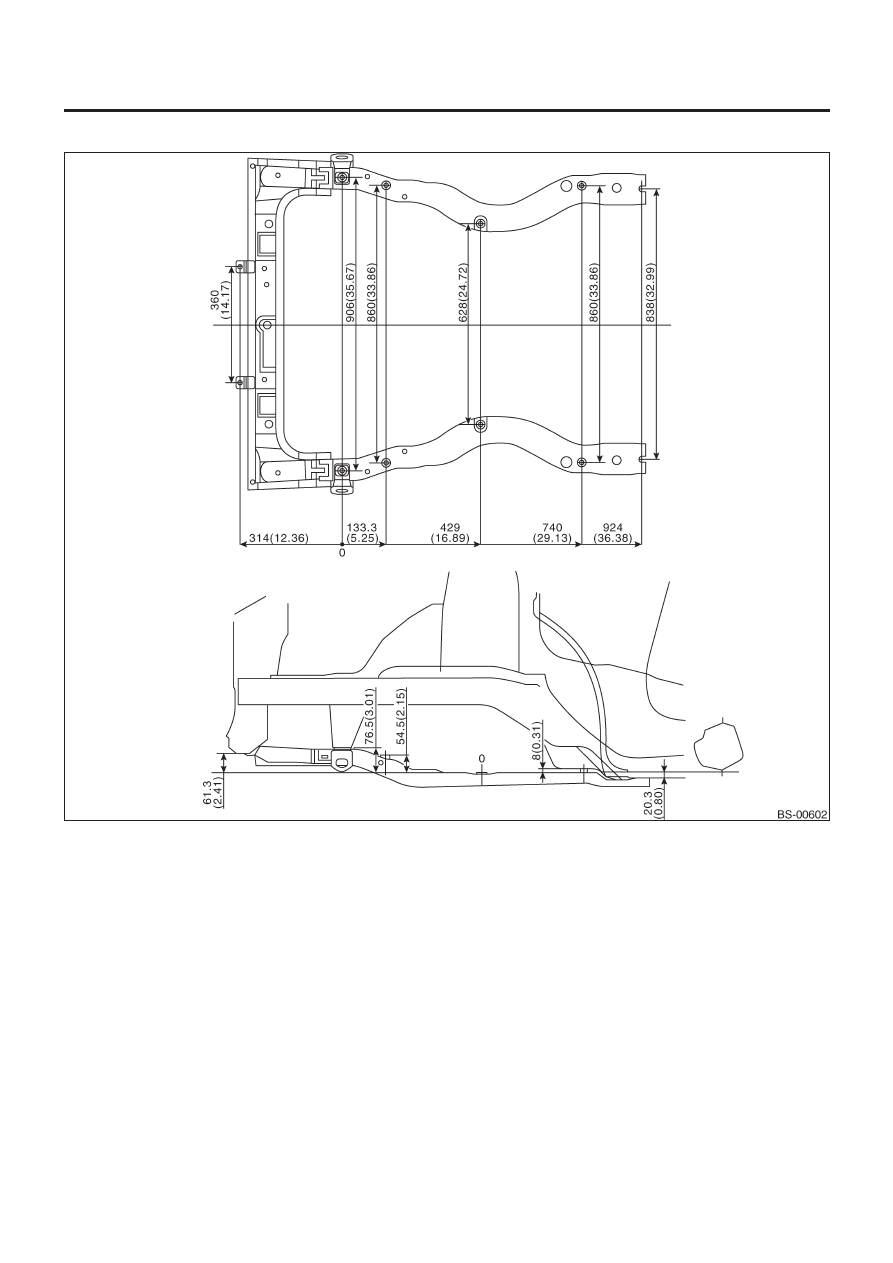

8. ЦЕНТРОВКА ПОДРАМНИКА

Единица измерения: мм (in)

Горизонтальные и вертикальные размеры, измеряемые от базовых точек (0).
