1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Система комбинационного прибора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3.  Устройство комбинационного прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4.  Спидометр  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

5.  Тахометр  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

6.  Индикатор уровня топлива  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

7.  Индикатор температуры воды  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

8.  Датчик температуры окружающей среды  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ
ДЛЯ ВОДИТЕЛЯ

IDI

Стр.

ОБЩЕЕ ОПИСАНИЕ

IDI-2

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

1. Общее описание

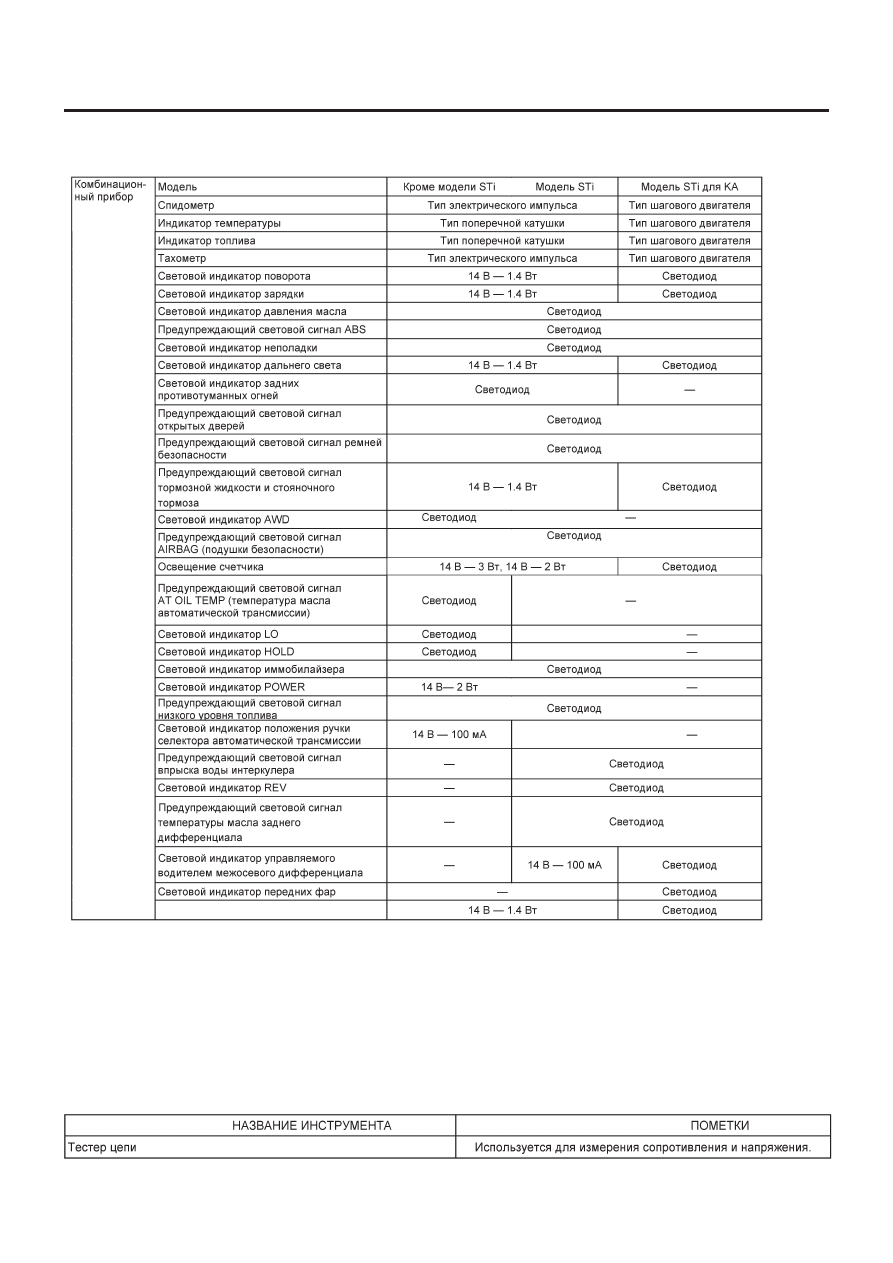

A: СПЕЦИФИКАЦИИ

B: ОСТОРОЖНО

• Следите за тем, чтобы не повредить счетчики и панель инструментов.
• Следите за тем, чтобы не повредить стекла счетчиков.
• Убедитесь в надежном соединении электрических коннекторов.
• После установки убедитесь в нормальной работе каждого счетчика.
• Пользуйтесь перчатками во избежание повреждения стеклянных поверхностей и оставления на них отпечатков пальцев.
• Не применяйте чрезмерное давление на печатную схему.
• Не роняйте и не подвергайте каким-либо другим воздействиям.

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

Световой индикатор задних фар

СИСТЕМА КОМБИНАЦИОННОГО ПРИБОРА

IDI-3

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

2. Система комбинационного прибора

A: ДИАГРАММА ПРОВОДКИ

1. КОМБИНАЦИОННЫЙ ПРИБОР

<См. WI-89, ДИАГРАММА ПРОВОДКИ, Комбинационный прибор.>

2. ИНДИКАТОР ТЕМПЕРАТУРЫ ЗА БОРТОМ

<См. WI-226, ДИАГРАММА ПРОВОДКИ, Система отображения температуры за бортом.> B:  ОСМОТР

ОСТОРОЖНО:
При замере напряжения и сопротивления ECM, TCM или датчика используйте конический щуп диаметром менее
0.64 мм (0.025 in) во избежание плохого контакта. Не вставляйте щуп глубже, чем на 2 мм (0.08 in).

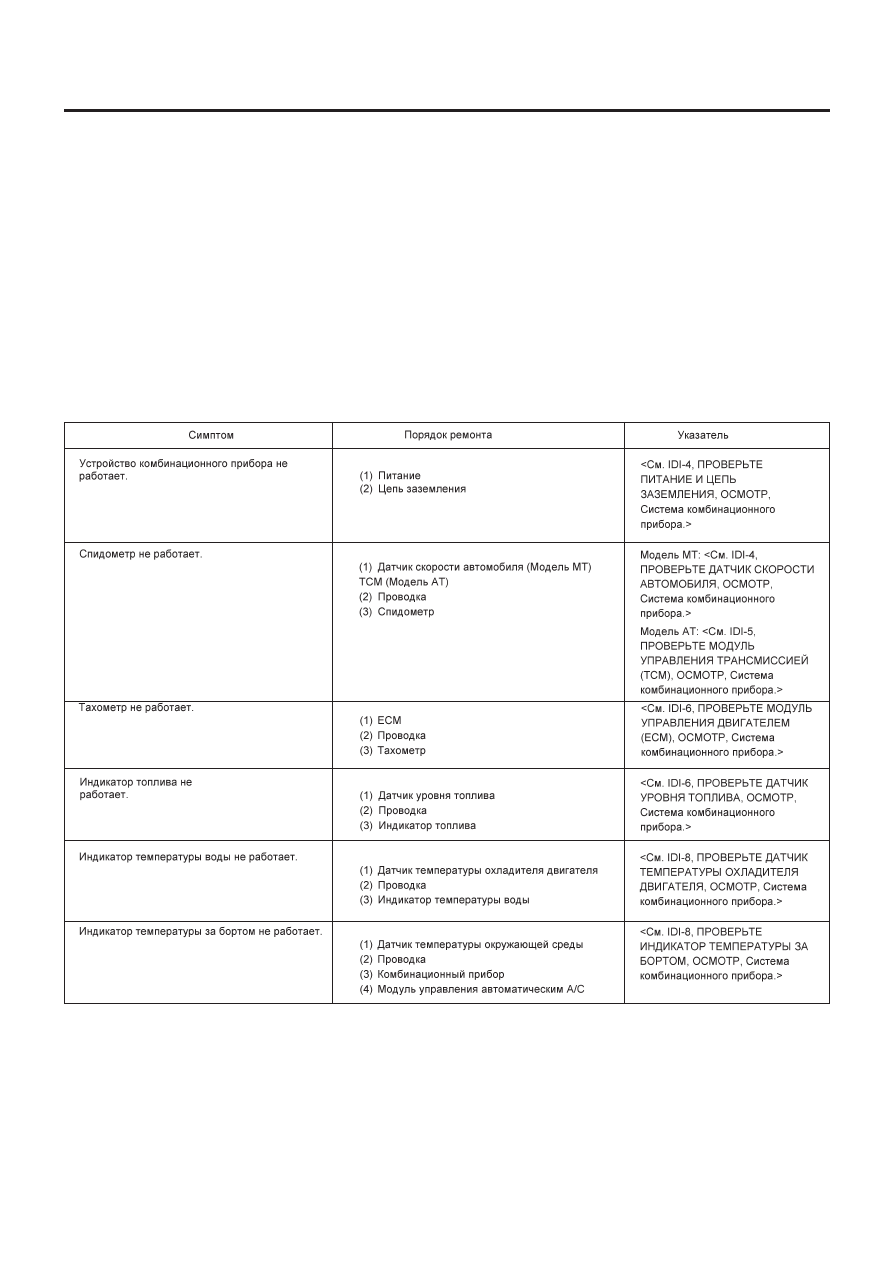

1. ГРАФИК СИМПТОМОВ

СИСТЕМА КОМБИНАЦИОННОГО ПРИБОРА

IDI-4

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

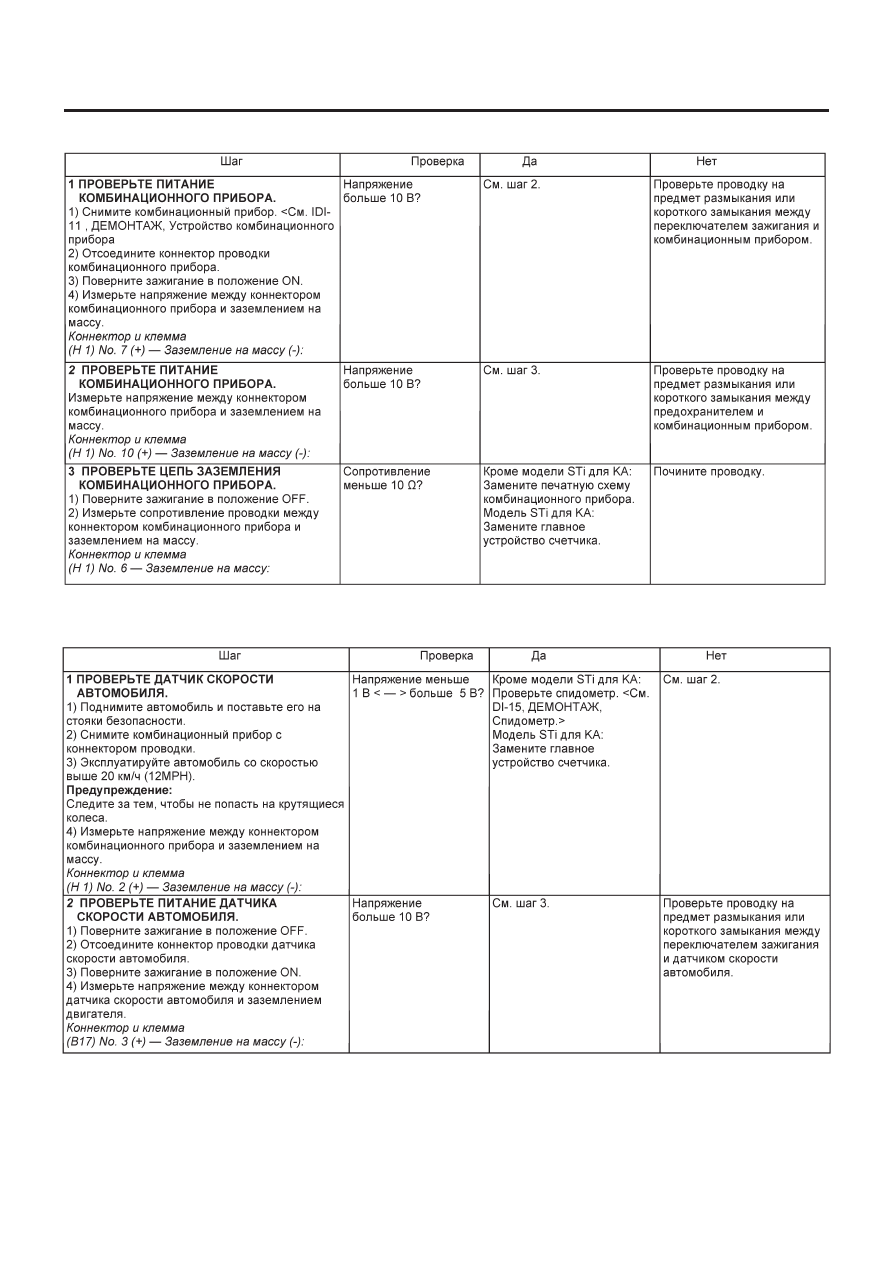

2. ПРОВЕРЬТЕ ПИТАНИЕ И ЦЕПЬ ЗАЗЕМЛЕНИЯ

3. ПРОВЕРЬТЕ ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ
