УСТРОЙСТВО КОМБИНАЦИОННОГО ПРИБОРА

IDI-11

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

3. Устройство комбинационного прибора

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Установите регулируемую рулевую колонку в самое ниж-
нее положение.

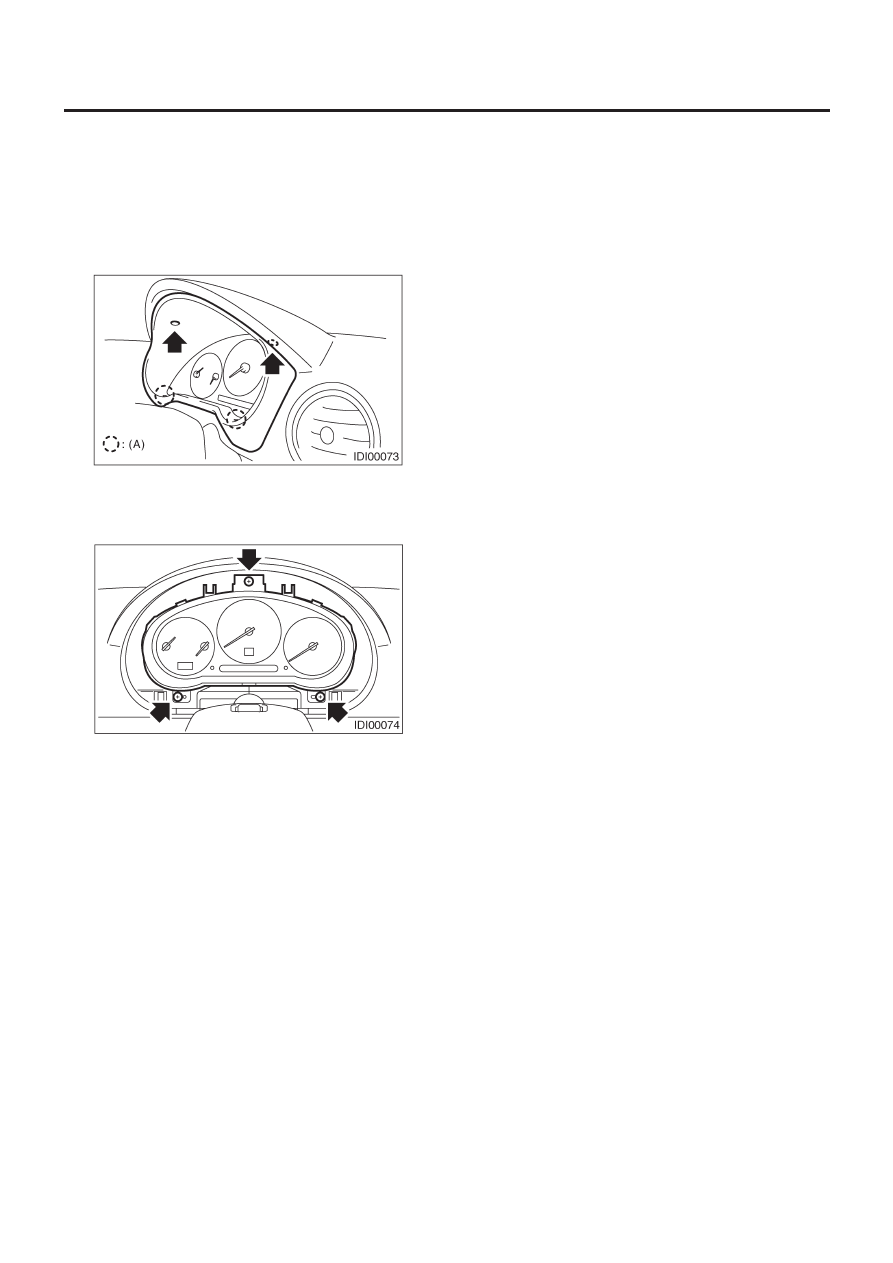

3) Снимите винты и отделите козырек устройства.

(A)    Крючок

4) Снимите винты комбинационного прибора и потяните его
на себя.

5) Отсоедините коннектор в верхней части комбинационного
прибора и снимите прибор.

ОСТОРОЖНО:
• Следите за тем, чтобы не повредить прибор и панель
инструментов.
• Особенно внимательно следите за тем, чтобы не по-
вредить стекло прибора.

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
• Убедитесь в надежности подсоединения электриче-
ского коннектора.
• Убедитесь в нормальной работе каждого счетчика/ин-
дикатора/указателя.

УСТРОЙСТВО КОМБИНАЦИОННОГО ПРИБОРА

IDI-12

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

C:  РАЗБОРКА

1.  КРОМЕ МОДУЛИ STi ДЛЯ KA

ОСТОРОЖНО:
Пользуйтесь перчатками во избежание повреждения стеклянных поверхностей и оставления на них отпечатков пальцев.

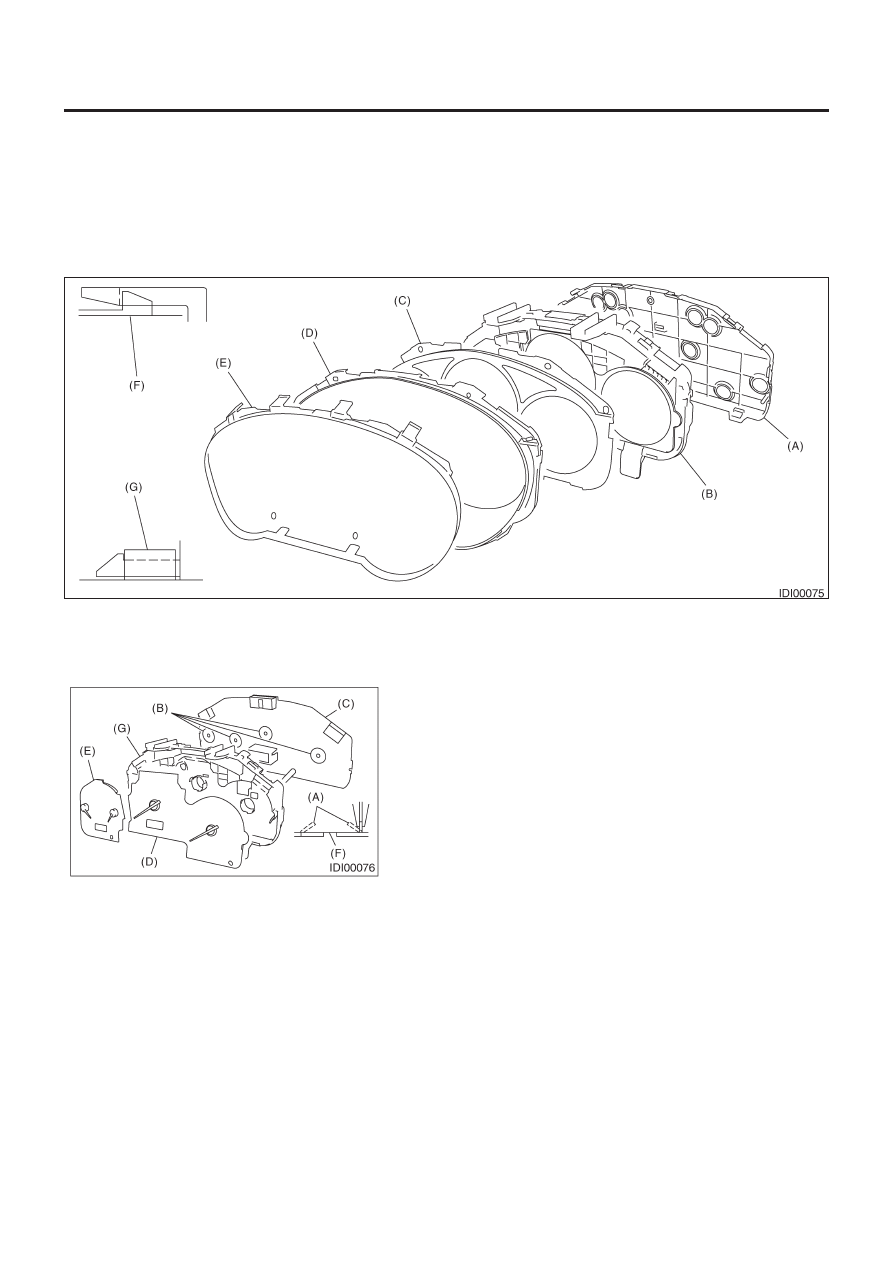

1) Раскрепите лапу (F) и снимите корпус (B) с задней крышки (A).
2) Раскрепите лапу (G) и снимите стекло (E), отражатель (D) и оконную пластину (C) с внутреннего корпуса.

3) Поднимите лапу (A) на участке (B) печатной схемы (C) комбинационного прибора с помощью комбинированных плоскогубцев.
Вытолкните устройство спидометра и тахометра (D), а также устройство  индикатора топлива и индикатора температуры воды (E)
с помощью отверстия (F).
4) Поднимите лапу в центре печатной схемы комбинационного прибора(C) и снимите печатную схему с корпуса (G).
