Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 94





1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Система управления дверными замками  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

3.  Система доступа без ключа  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.  Передняя внутренняя ручка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

5.  Передняя внешняя ручка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

6.  Устройство защелки передней двери  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

7.  Исполнительный механизм замка передней двери  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

8.  Задняя внутренняя ручка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

9.  Задняя внешняя ручка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

10.  Устройство защелки задней двери  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

11.  Исполнительный механизм замка задней двери  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

12.  Внешняя ручка задней (5-й) двери  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

13.  Устройство защелки задней двери  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

14.  Исполнительный механизм замка защелки задней дверцы  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

15.  Устройство замка крышки багажника  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

16.  Устройство замка переднего капота  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

17.  Дистанционные устройства открывания  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

18.  Замок ключа зажигания  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

19.  Цилиндры замков с ключами  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

20.  Модуль управления иммобилайзером  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

21.  Антенна иммобилайзера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

22.  Модуль управления доступом без ключа  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

23.  Модуль двойного замка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

24.  Бесключевой передатчик  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

SL

Стр.

ОБЩЕЕ ОПИСАНИЕ

SL-2

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

1. Общее описание

A: КОМПОНЕНТ

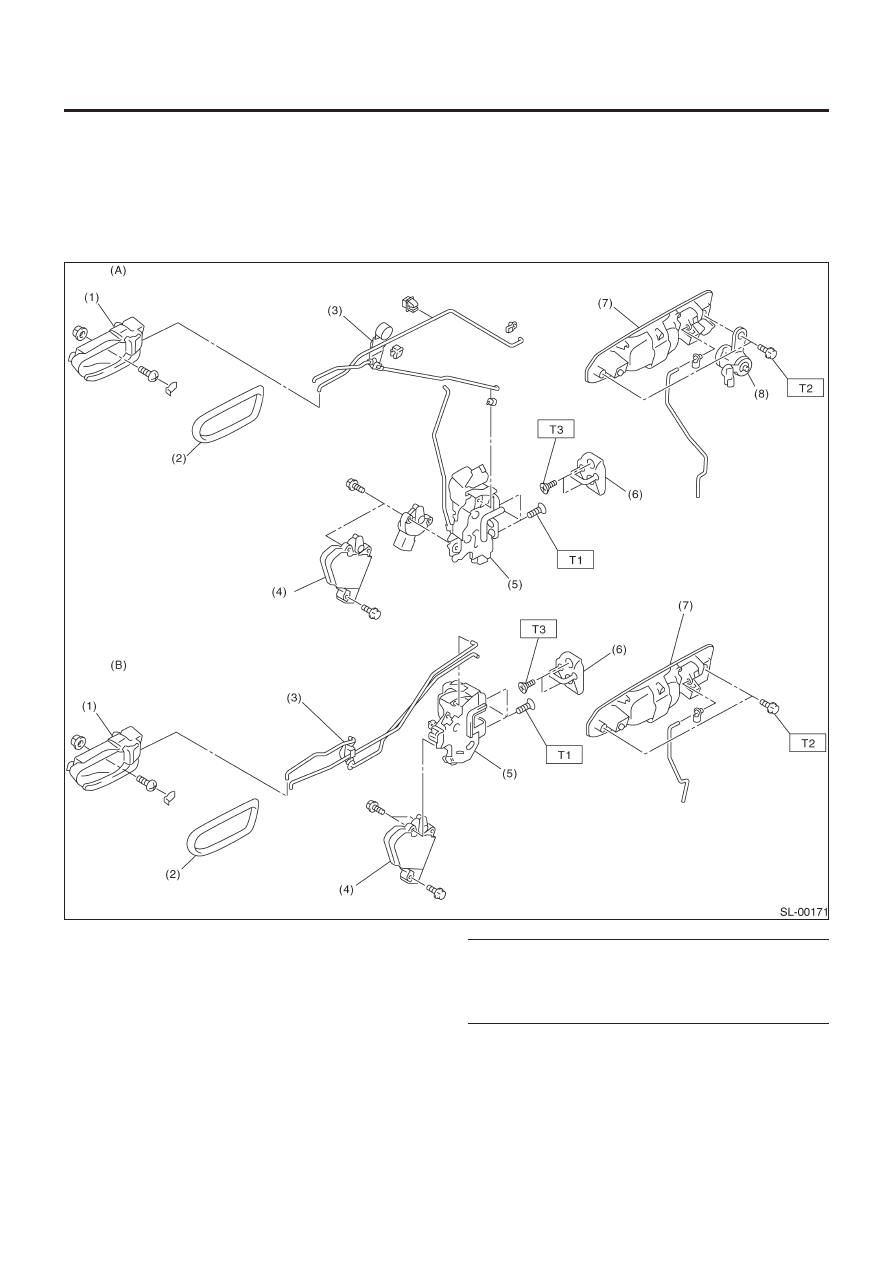

1.  УСТРОЙСТВО ДВЕРНОГО ЗАМКА

• Без двойного замка

(A) Перед
(B) Зад
(1)  Устройство внутренней ручки
(2)  Крышка внутренней ручки
(3) Коленчатый

рычаг

(4)  Исполнительный механизм автоматического запира-

ния двери

(5)

Защелка двери

(6) Боек
(7)  Внешняя ручка двери
(8) Цилиндр

ключа

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6.4 (0.65,4.7)

T2:

7.4 (0.75,5.5)

T3:

17.6 (1.8,13.0)

ОБЩЕЕ ОПИСАНИЕ

SL-3

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

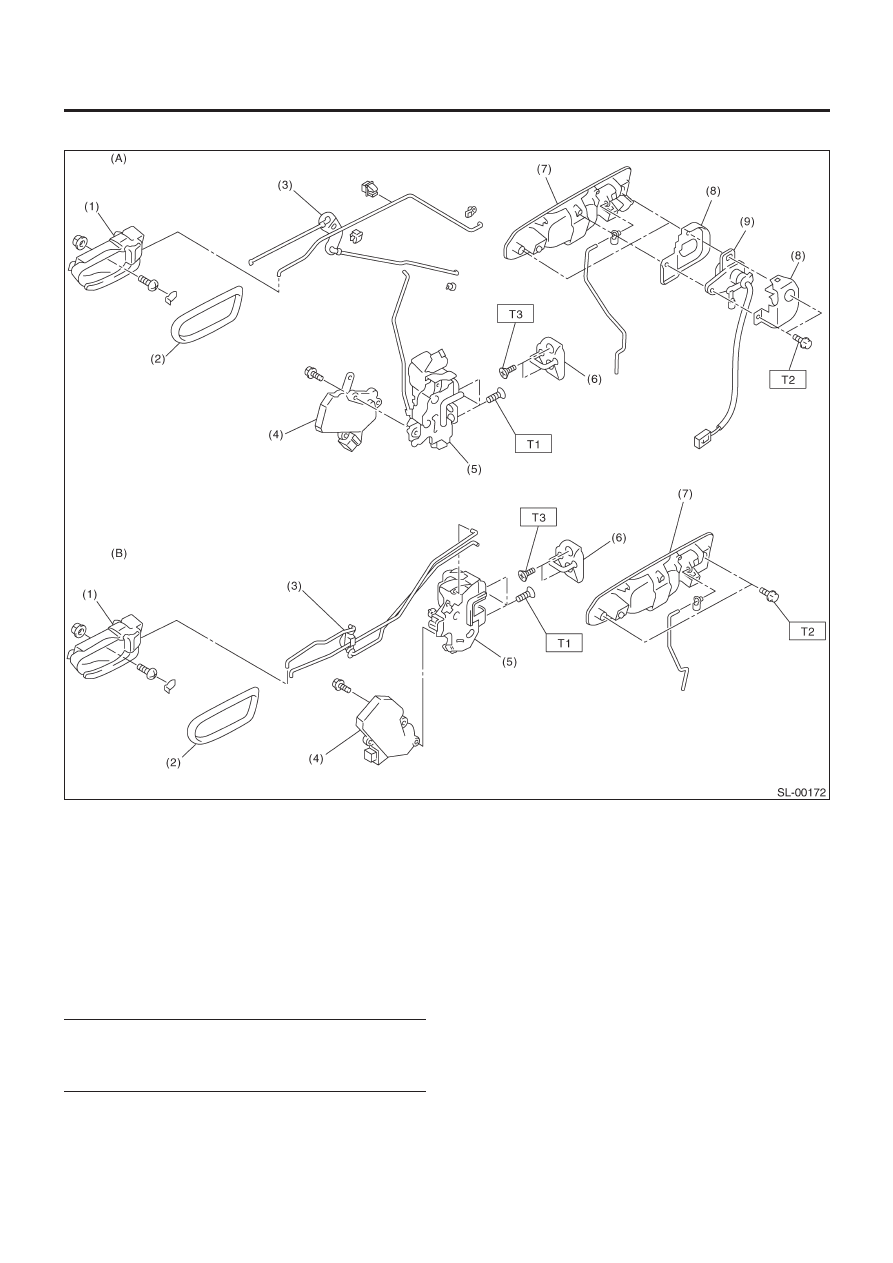

• С двойным замком

(A) Перед
(B) Зад
(1)  Устройство внутренней ручки
(2)  Крышка внутренней ручки
(3) Коленчатый

рычаг

(4)  Исполнительный механизм автоматического запира-

ния двери

(5) Защелка

двери

(6) Боек
(7)  Внешняя ручка двери
(8)  Крышка внешней ручки
(9)  Цилиндр ключа (переключатель)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6.4 (0.65,4.7)

T2:

7.4 (0.75,5.5)

T3:

17.6 (1.8,13.0)

ОБЩЕЕ ОПИСАНИЕ

SL-4

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

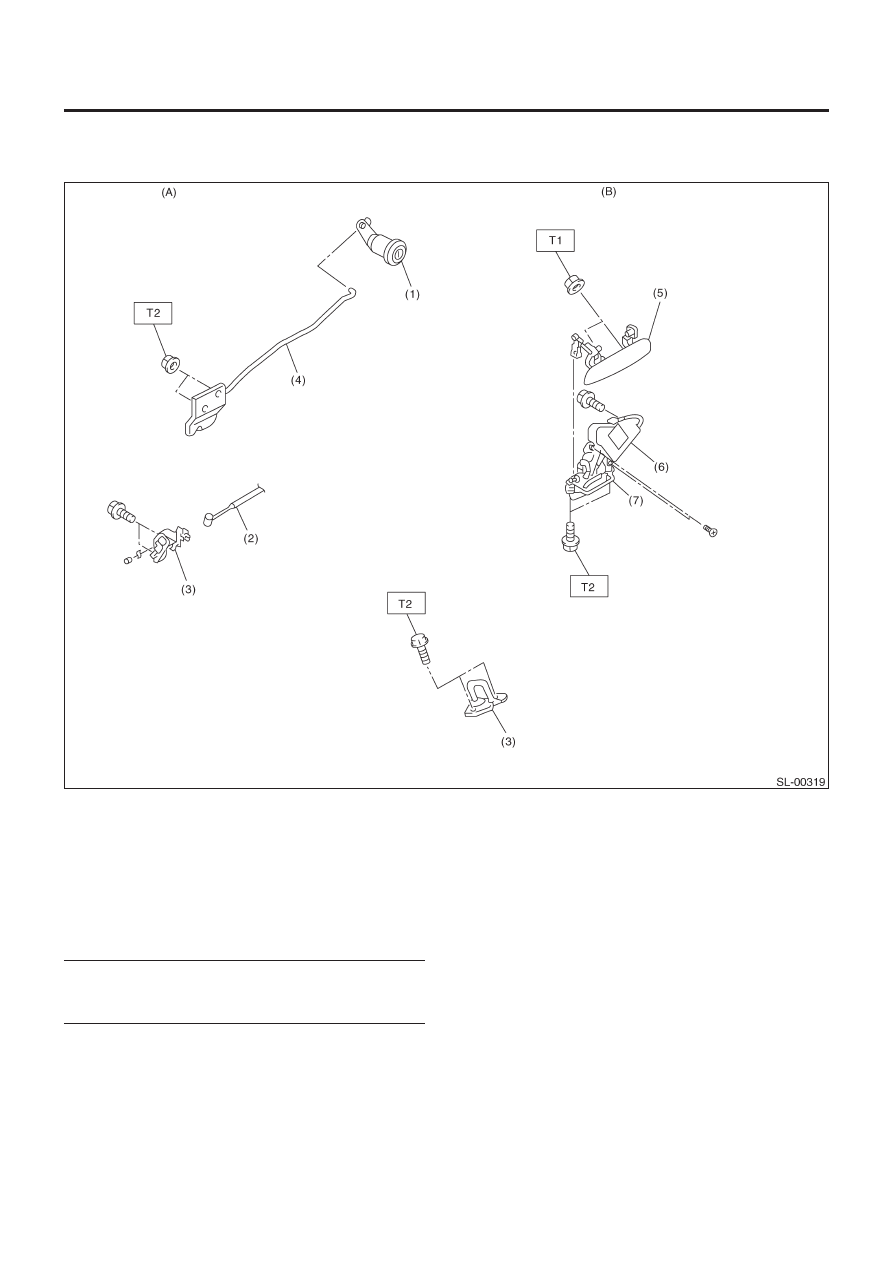

2. ЗАМОК КРЫШКИ БАГАЖНИКА И ЗАДНЕЙ ДВЕРИ

• Без двойного замка

(A) Багажник
(B) Задняя

дверь

(1) Цилиндр

ключа

(2) Трос
(3) Боек
(4)  Устройство замка крышки багажника
(5)  Внешняя ручка задней двери
(6)  Исполнительный механизм задней двери
(7)  Защелка задней двери

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

4.5 (0.45,3.3)

T2:

25 (2.5, 18.4)
