Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 95





ОБЩЕЕ ОПИСАНИЕ

SL-5

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

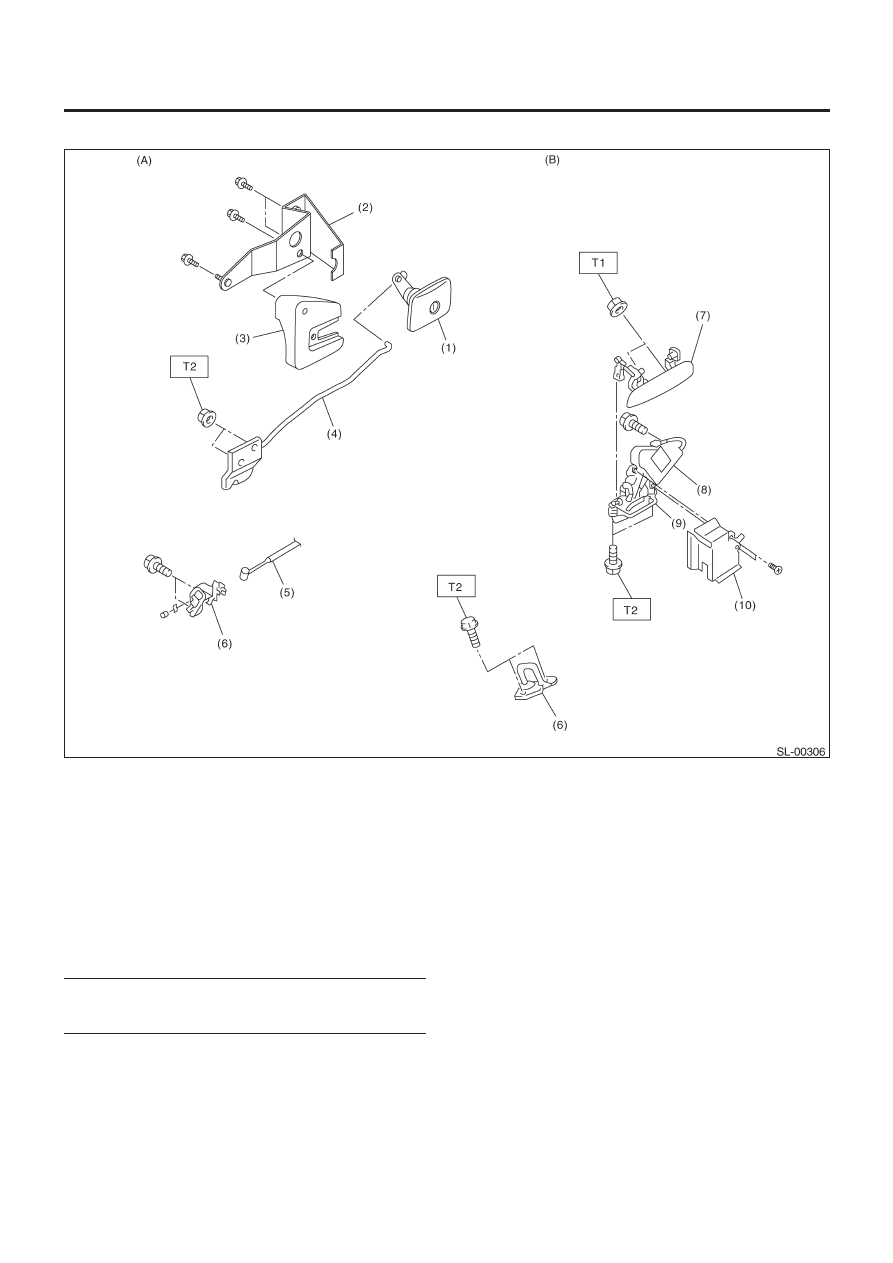

• С двойным замком

(A) Багажник
(B) Задняя

дверь

(1) Цилиндр

ключа

(2) Кронштейн
(3)  Ограничитель цилиндра ключа
(4)  Устройство замка крышки багажника
(5) Трос
(6) Боек
(7)  Внешняя ручка задней двери
(8)  Исполнительный механизм задней двери
(9)  Защелка задней двери
(10) Крышка защелки задней двери

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

4.5 (0.45,3.3)

T2:

25 (2.5, 18.4)

ОБЩЕЕ ОПИСАНИЕ

SL-6

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

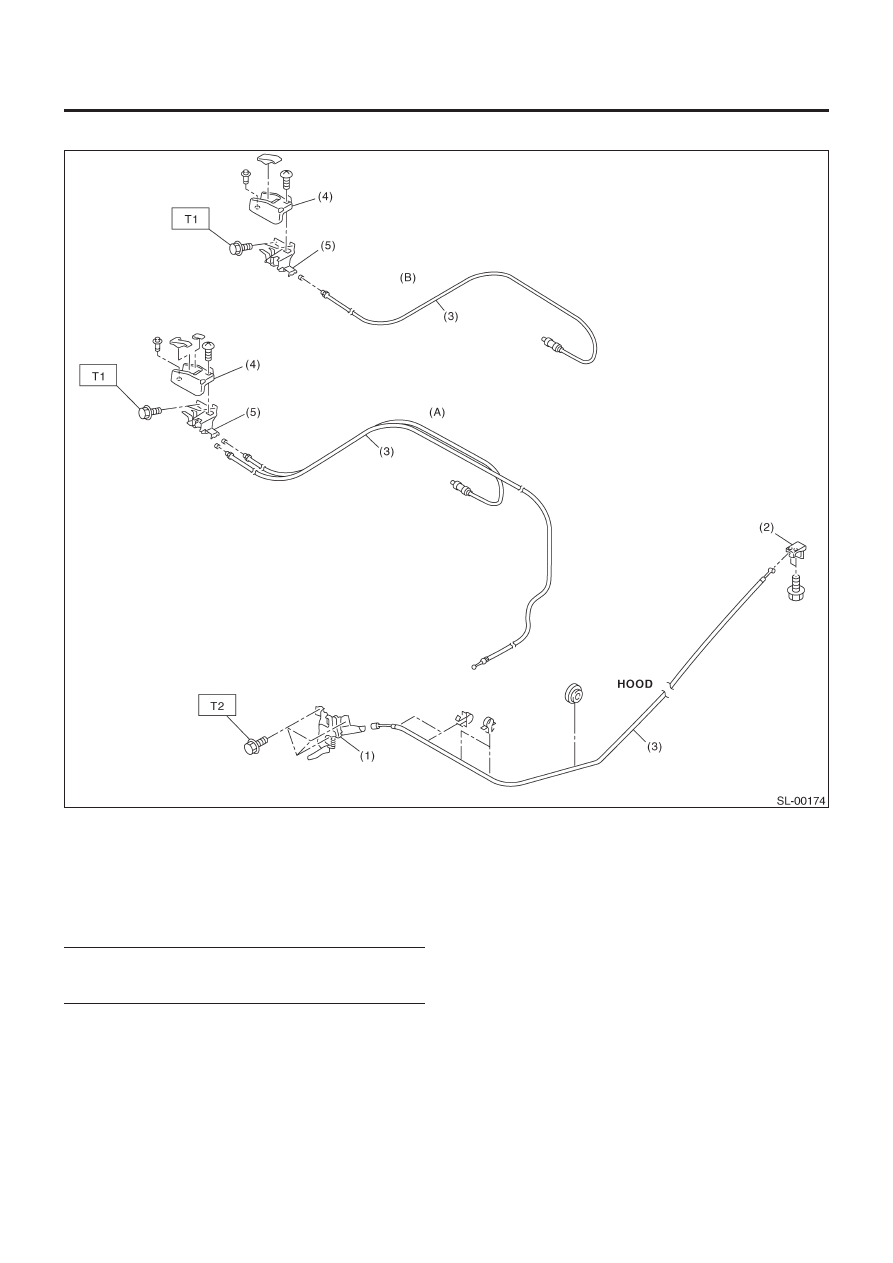

3. ЗАМОК КАПОТА И ДИСТАНЦИОННЫЕ ОТКРЫВАТЕЛИ

(A) Седан
(B) Wagon
(1)  Устройство замка капота
(2) Устройство

рычага

(3) Трос
(4) Крышка
(5)  Устройство вытяжной ручки

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6.4 (0.65,4.7)

T2:

32 (3.3,23.9)

ОБЩЕЕ ОПИСАНИЕ

SL-7

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

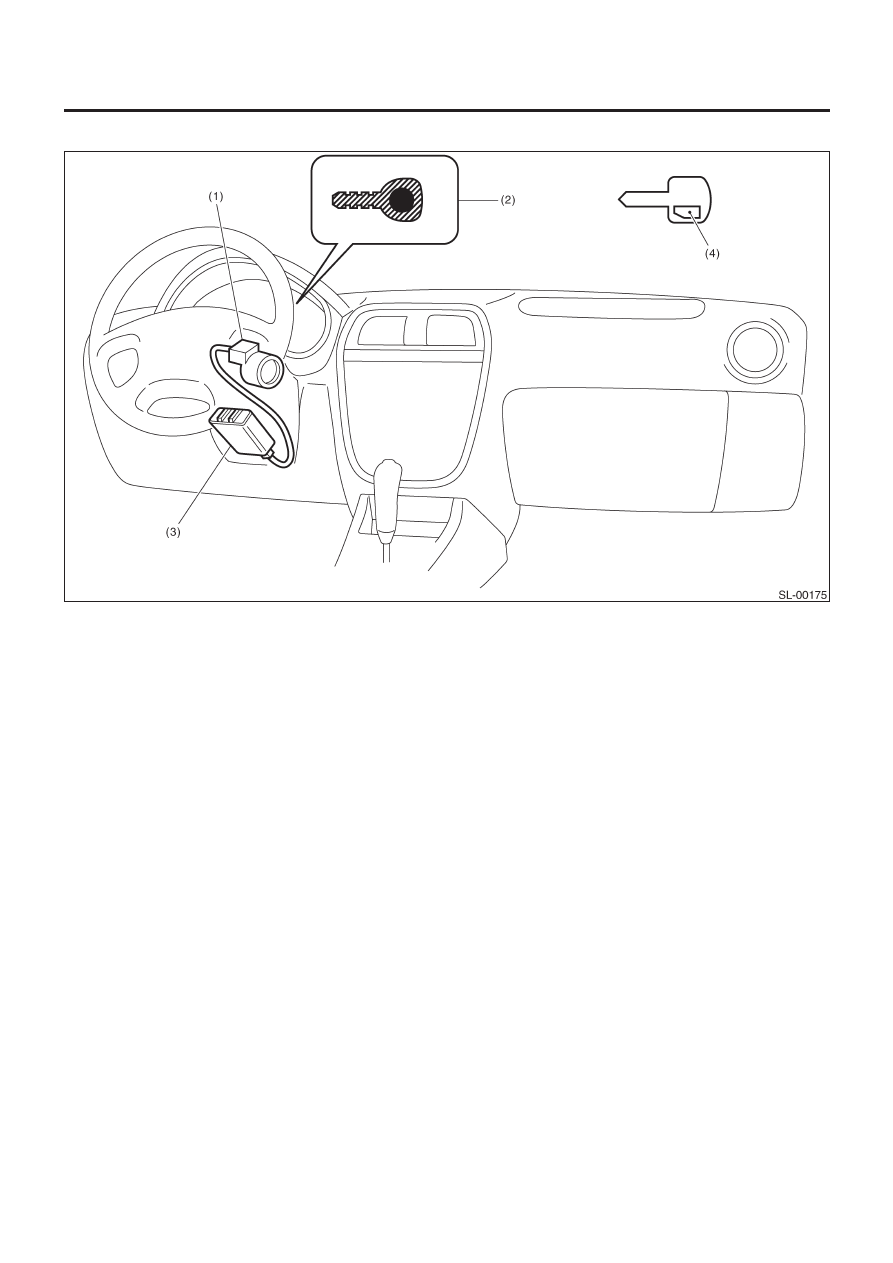

4. СИСТЕМА ИММОБИЛАЙЗЕРА

(1) Антенна
(2)  Световой индикатор иммобилайзера (светодиод)
(3)   Модуль управления иммобилайзером (IMM ЕСМ)
(4) Транспондер

ПРИМЕЧАНИЕ:
Расположение IMM ECM для модели с правосторонним ру-
лем симметрично противоположно.

ОБЩЕЕ ОПИСАНИЕ

SL-8

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

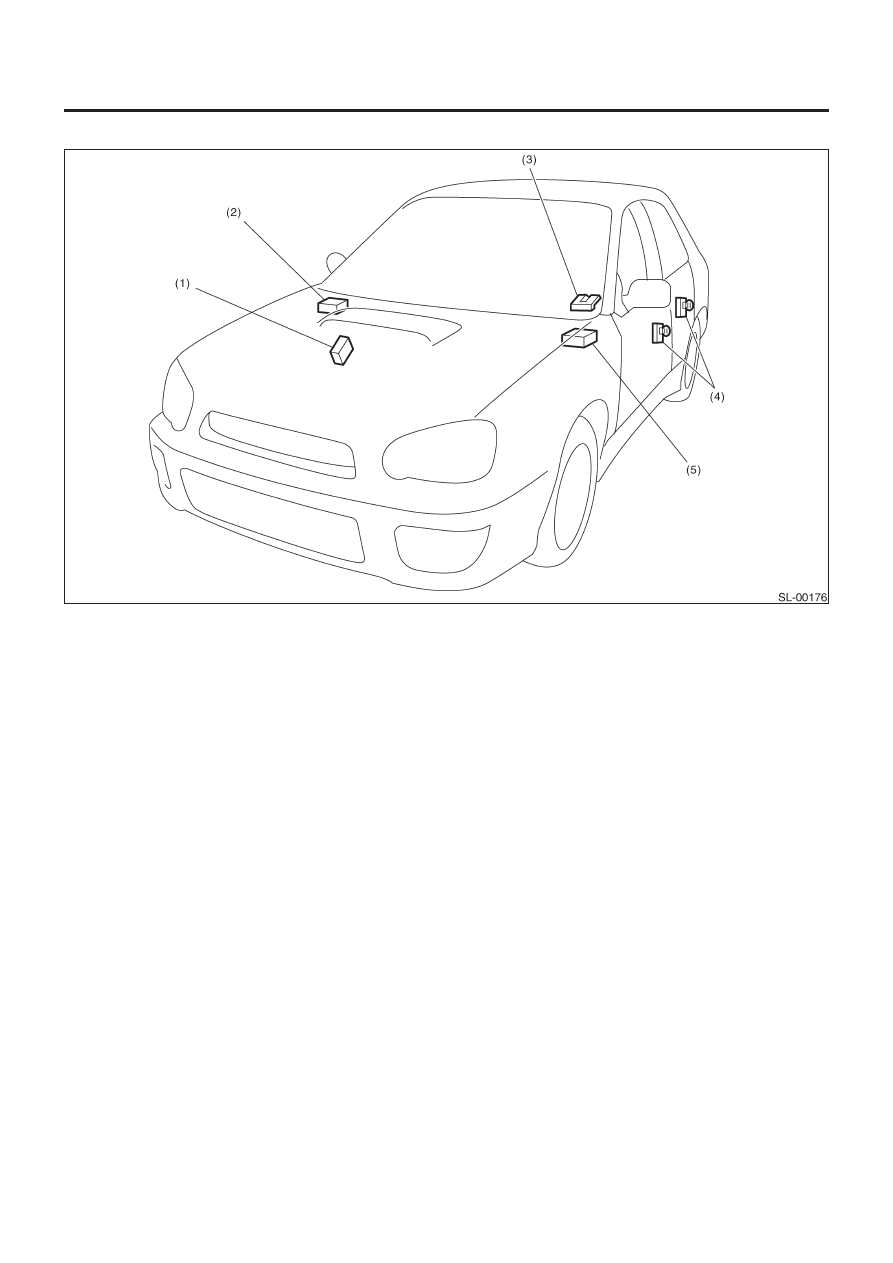

5.  СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

(1)  Модуль двойного замка (с двойным замком)
(2)  Модуль управления доступом без ключа (Модель RHD)
(3)  Защелка задней двери
(4) Переключатель

двери

(5)  Модуль управления доступом без ключа (Модель LHD)
