ОБЩЕЕ ОПИСАНИЕ

SL-9

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

B: ОСТОРОЖНО

• Перед разборкой или повторной сборкой следует всегда
отсоединять кабель заземления аккумулятора. При замене
радиоприемника, модуля управления и других компонентов,
снабженных функцией памяти, следует переписать содержи-
мое памяти, прежде чем отсоединять кабель заземления ак-
кумулятора. В противном случае содержание памяти будет
стерто.
• Собирайте в обратном порядке, если нет иных указаний.
• Регулируйте компоненты в соответствии с прилагаемыми в
данном руководстве спецификациями.

• Во время сборки надежно подсоединяйте коннекторы.
• После сборки убедитесь, что функциональные компоненты
работают нормально.
• Электропроводка системы пневмоподушек безопасности
проходит рядом с электрическими компонентами и переклю-
чателями.
• Все провода и коннекторы системы пневмоподушек откра-
шены в желтый цвет. На этих цепях нельзя использовать тес-
товые электрические приборы.
• При обслуживании цилиндра ключа зажигания следите за
тем, чтобы не повредить проводку системы подушек безо-
пасности.

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

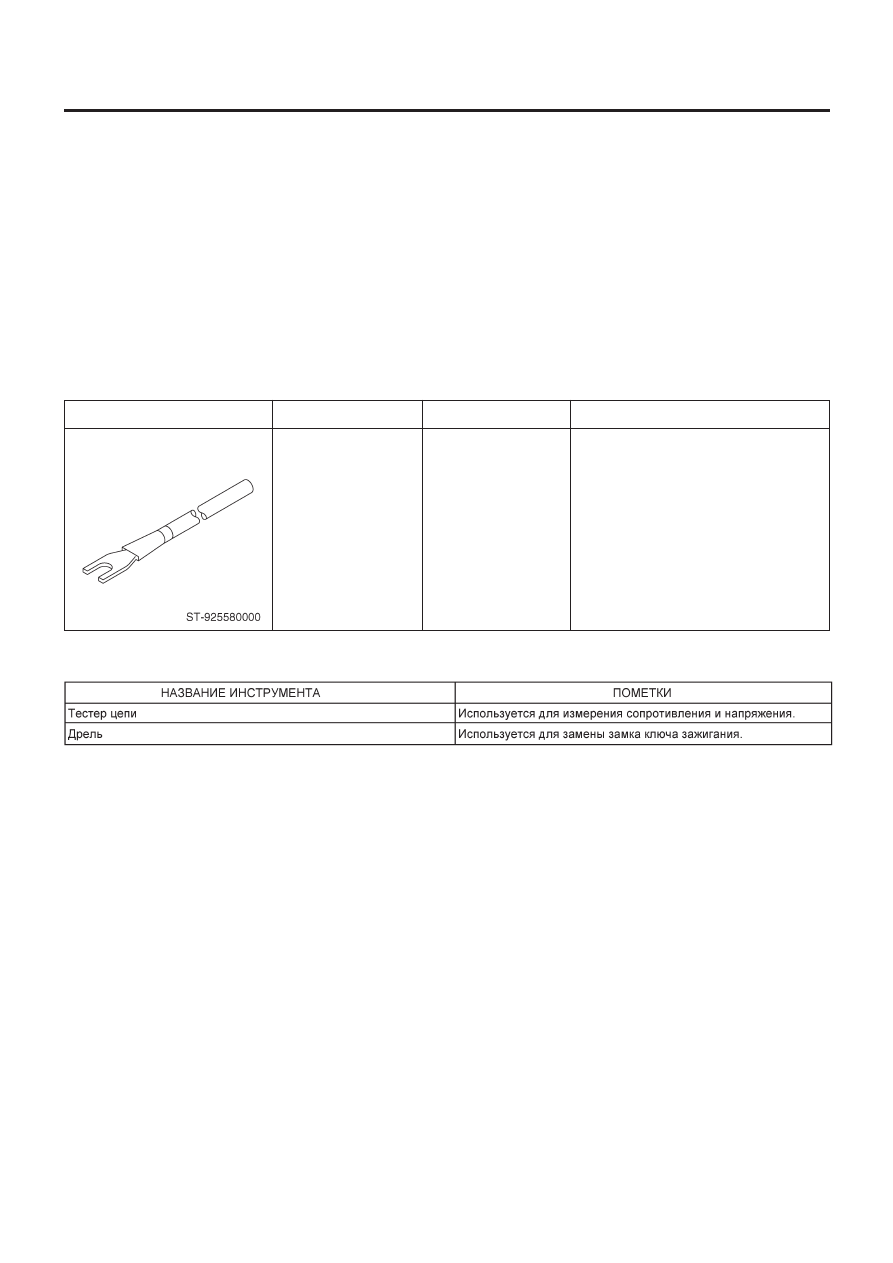

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

925580000

ВЫТЯГИВАТЕЛЬ

Используется для демонтажа фиксаторов
отделки

ОПИСАНИЕ

ПОМЕТКИ

СИСТЕМА УПРАВЛЕНИЯ ДВЕРНЫМИ ЗАМКАМИ

SL-10

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

2. Система управления дверными замками

A: ДИАГРАММА ПРОВОДКИ

1.  УПРАВЛЕНИЕ ДВЕРНЫМИ ЗАМКАМИ

<См. Wl-188, ДИАГРАММА ПРОВОДКИ, Система доступа без ключа.>

B: ОСМОТР

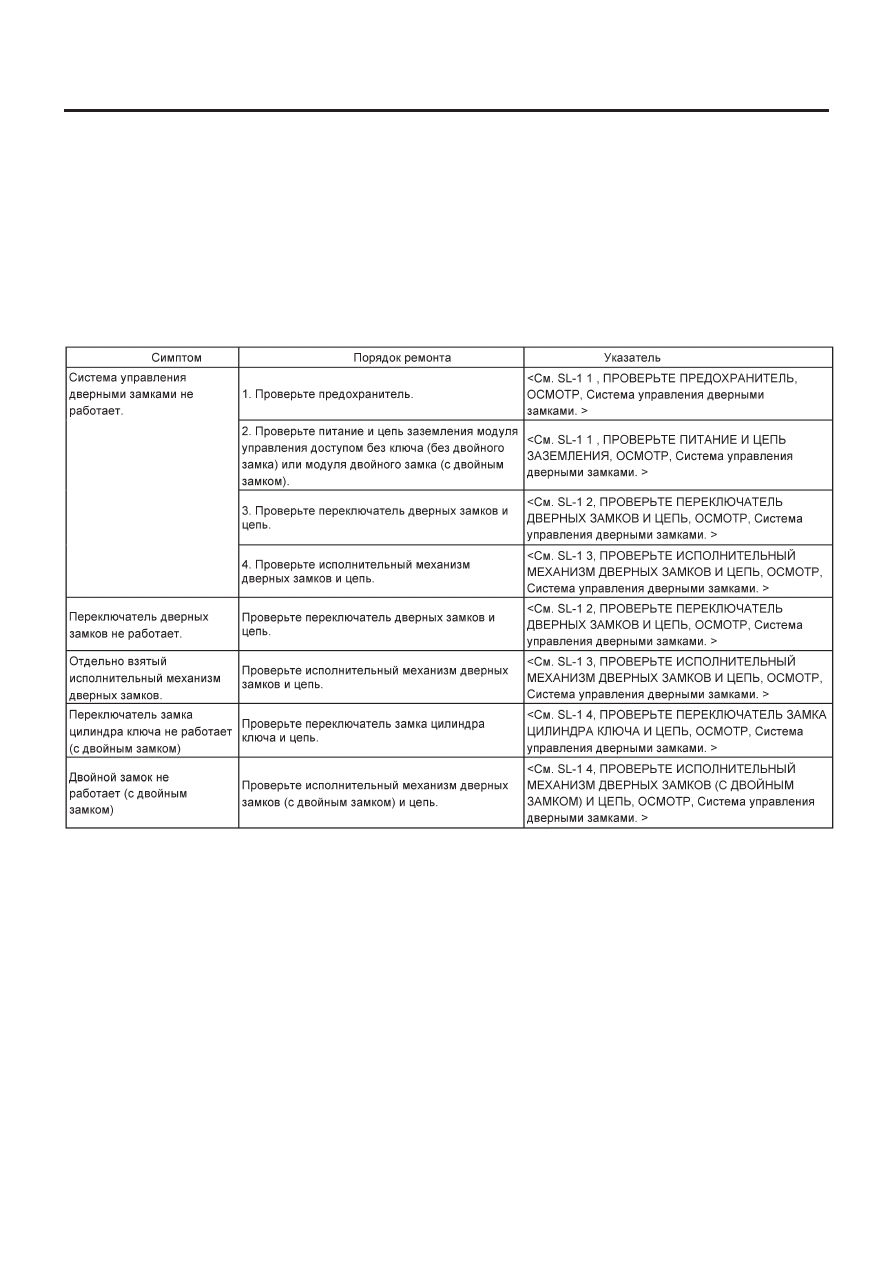

1. ТАБЛИЦА СИМПТОМОВ

СИСТЕМА УПРАВЛЕНИЯ ДВЕРНЫМИ ЗАМКАМИ

SL-11

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

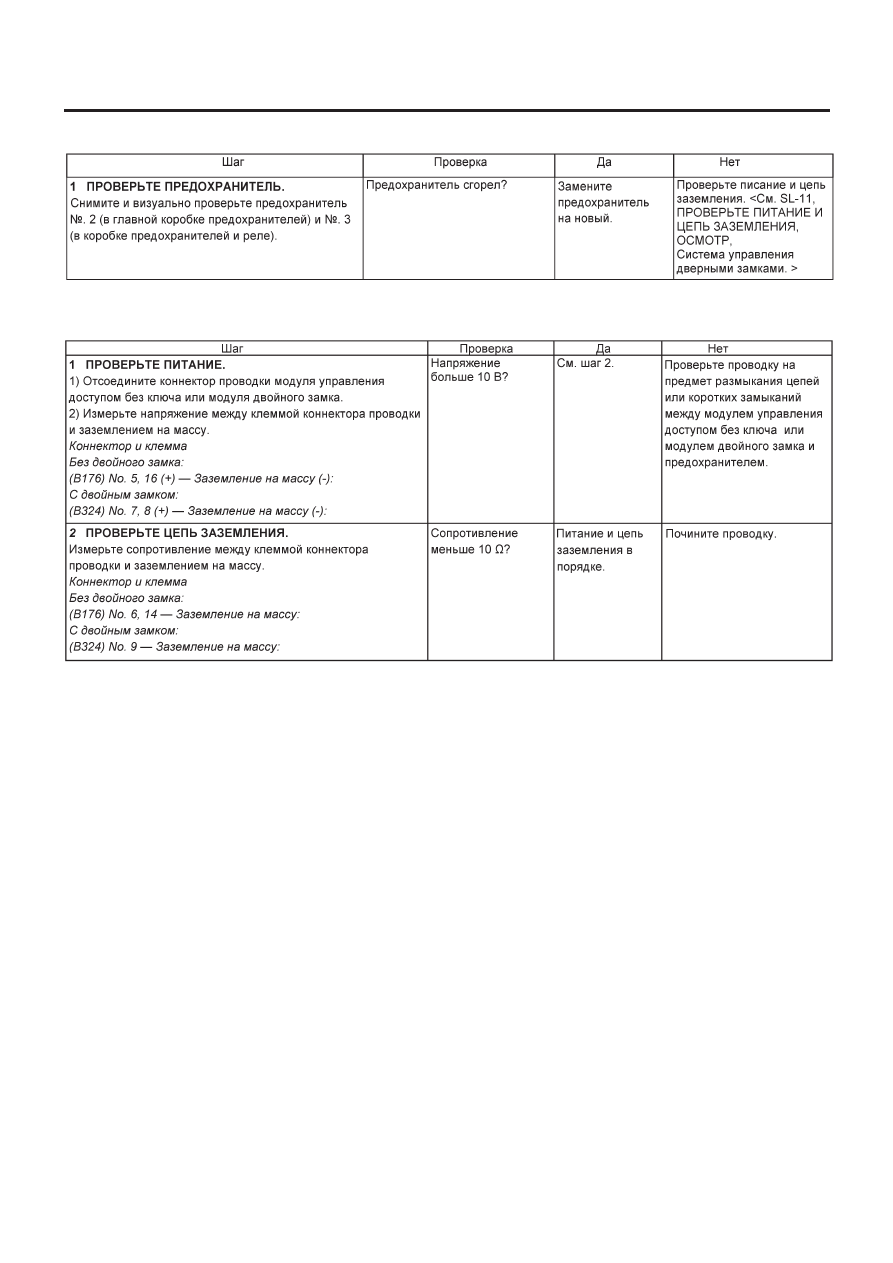

2. ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ

3. ПРОВЕРЬТЕ ПИТАНИЕ И ЦЕПЬ ЗАЗЕМЛЕНИЯ

СИСТЕМА УПРАВЛЕНИЯ ДВЕРНЫМИ ЗАМКАМИ

SL-12

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

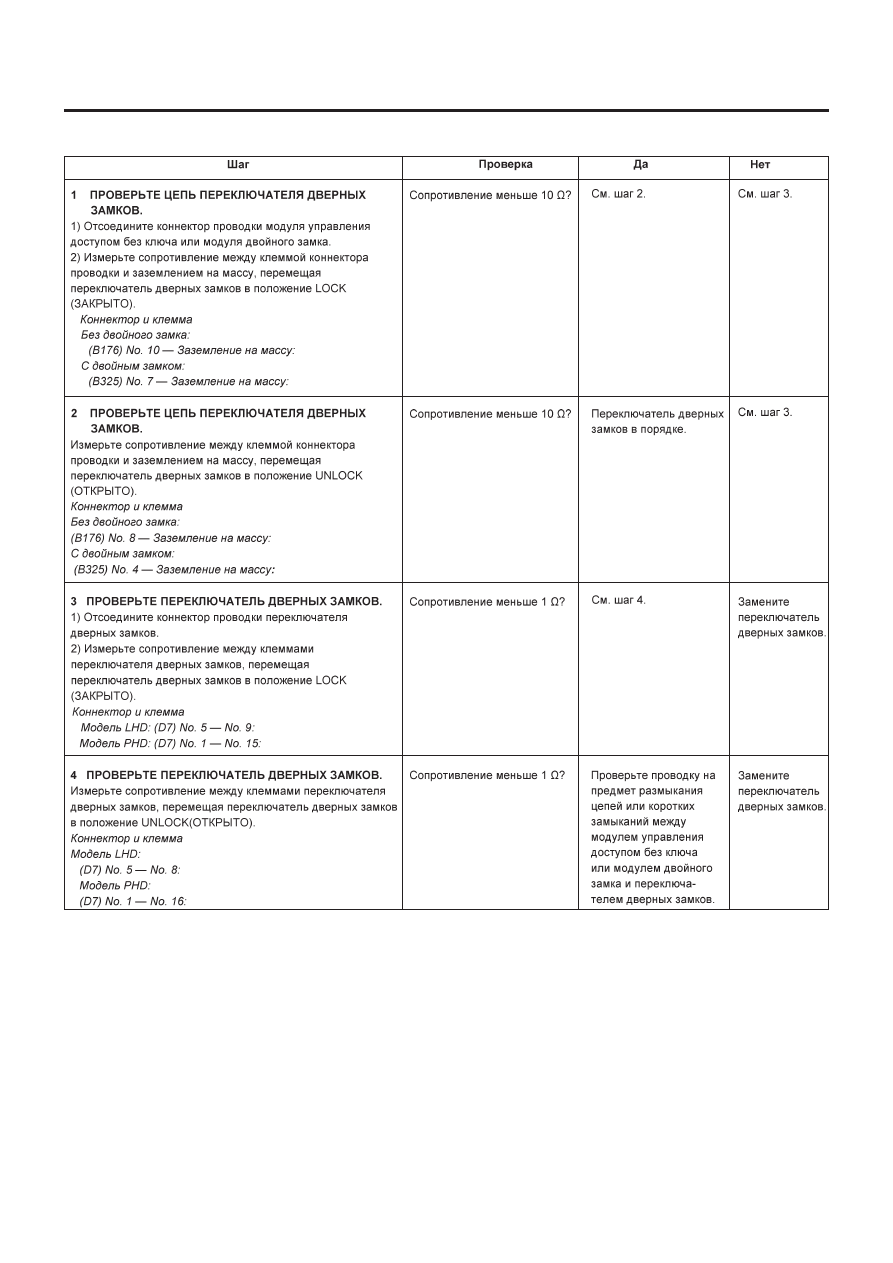

4. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ДВЕРНЫХ ЗАМКОВ И ЦЕПЬ
