Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 100

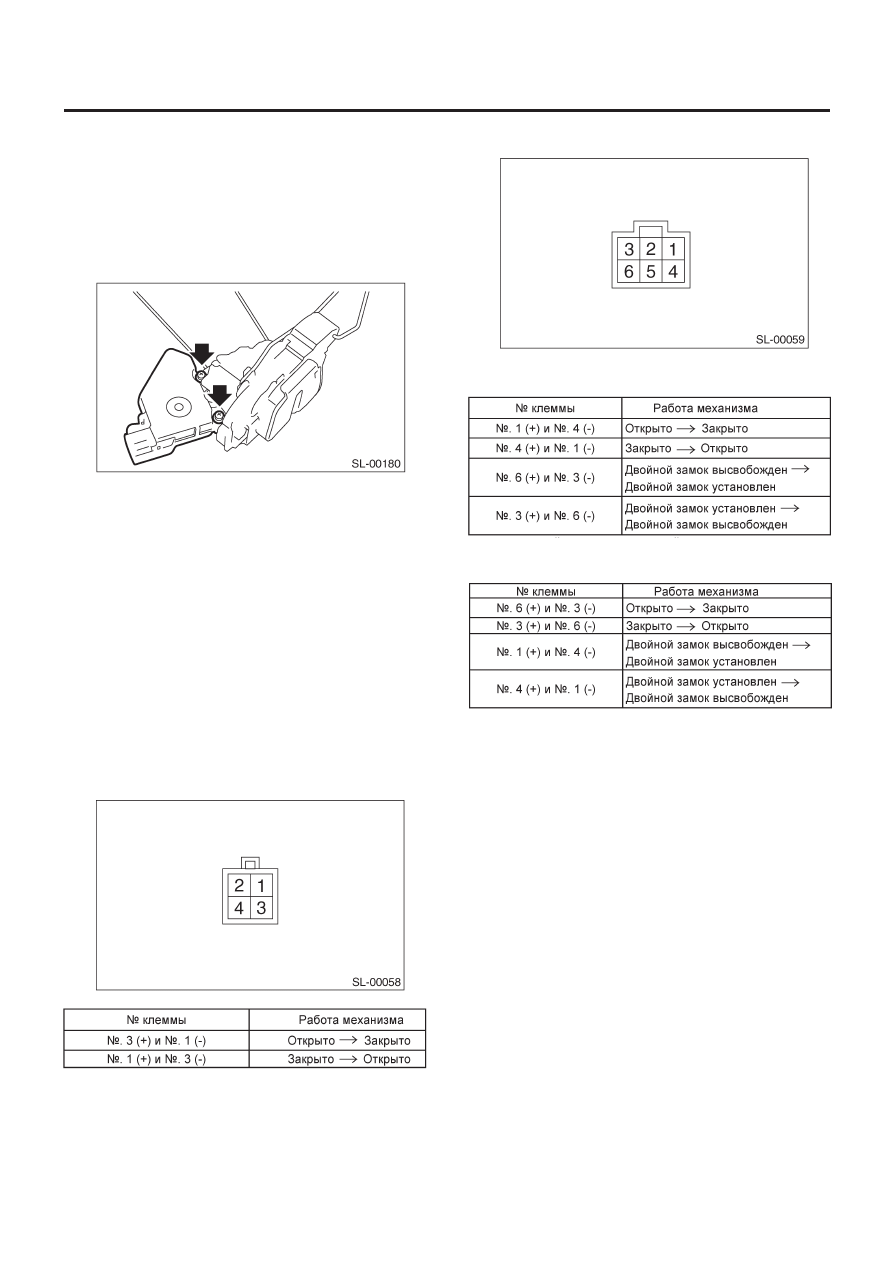

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

SL-25

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

7. Исполнительный механизм

замка передней двери

A:  ДЕМОНТАЖ

1) Снимите устройство защелки передней двери. <См.SL-24,
ДЕМОНТАЖ, Устройство защелки передней двери.>
2) Открутите два винта и снимите исполнительный механизм
замка передней двери.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Отсоедините коннектор проводки исполнительного меха-
низма замка двери.
2) Подсоедините аккумулятор к клеммам исполнительного
механизма замка двери.
В случае несоответствия замените исполнительный меха-
низм замка передней двери.

1. БЕЗ ДВОЙНОГО ЗАМКА

2. С ДВОЙНЫМ ЗАМКОМ

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ПРАВОЙ ДВЕРИ:

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ЛЕВОЙ ДВЕРИ:

ЗАДНЯЯ ВНУТРЕННЯЯ РУЧКА

SL-26

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

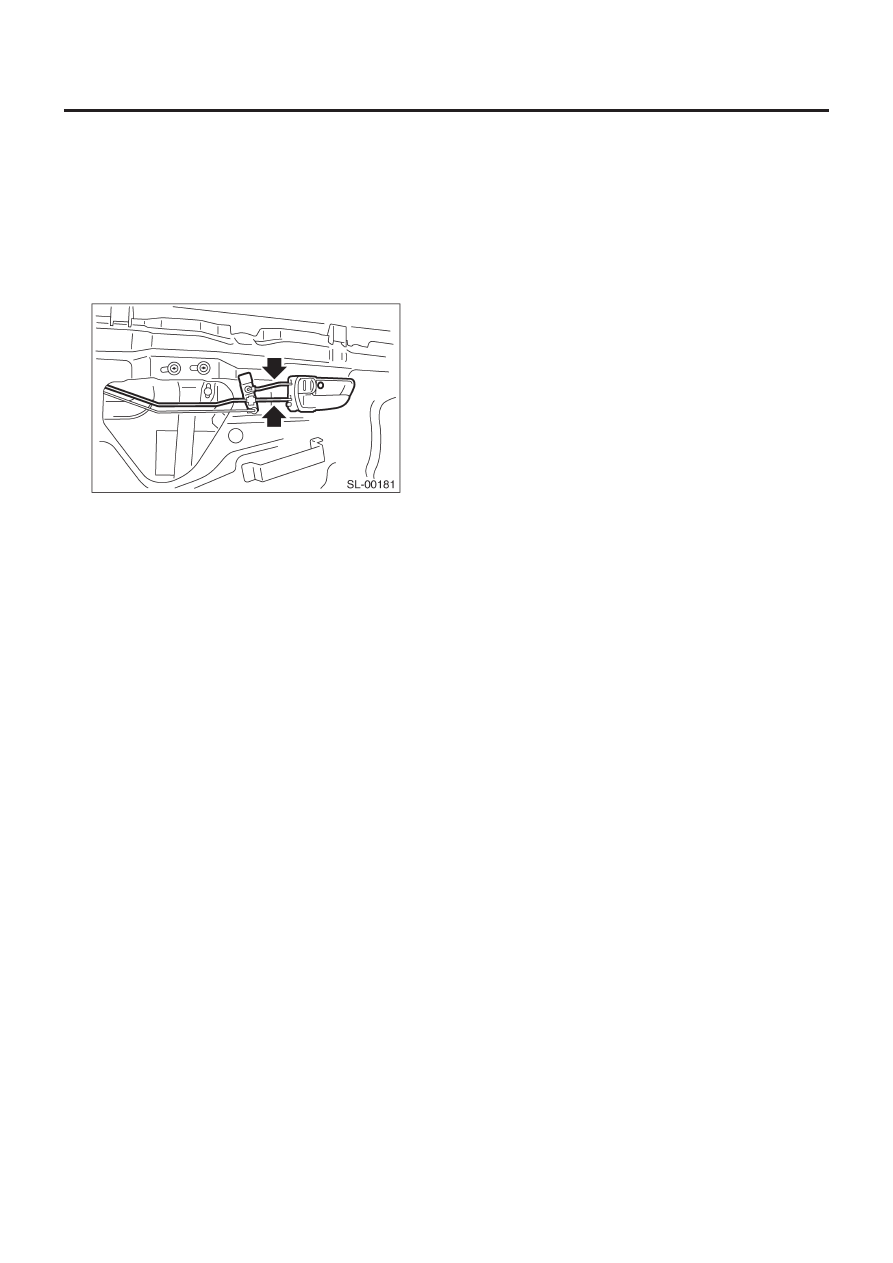

8. Задняя внутренняя ручка

A:  ДЕМОНТАЖ

1) Снимите отделку задней двери. <См. EI-38, ДЕМОНТАЖ,
Отделка задней двери.>
2) Снимите уплотнительную крышку. <См. EB-19, ДЕМОН-
ТАЖ, Задняя уплотнительная крышка.>
3) Снимите винт и два тяговых соединения.
4) Снимите внутреннюю ручку.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что внутренняя ручка работает правильно
после установки.

C: ОСМОТР

1) Убедитесь в том, что тяга не деформирована.
2) Убедитесь в беспрепятственной работе рычага и тяги.
3) Убедитесь в правильной работы замка детской безопасности.

ЗАДНЯЯ ВНЕШНЯЯ РУЧКА

SL-27

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

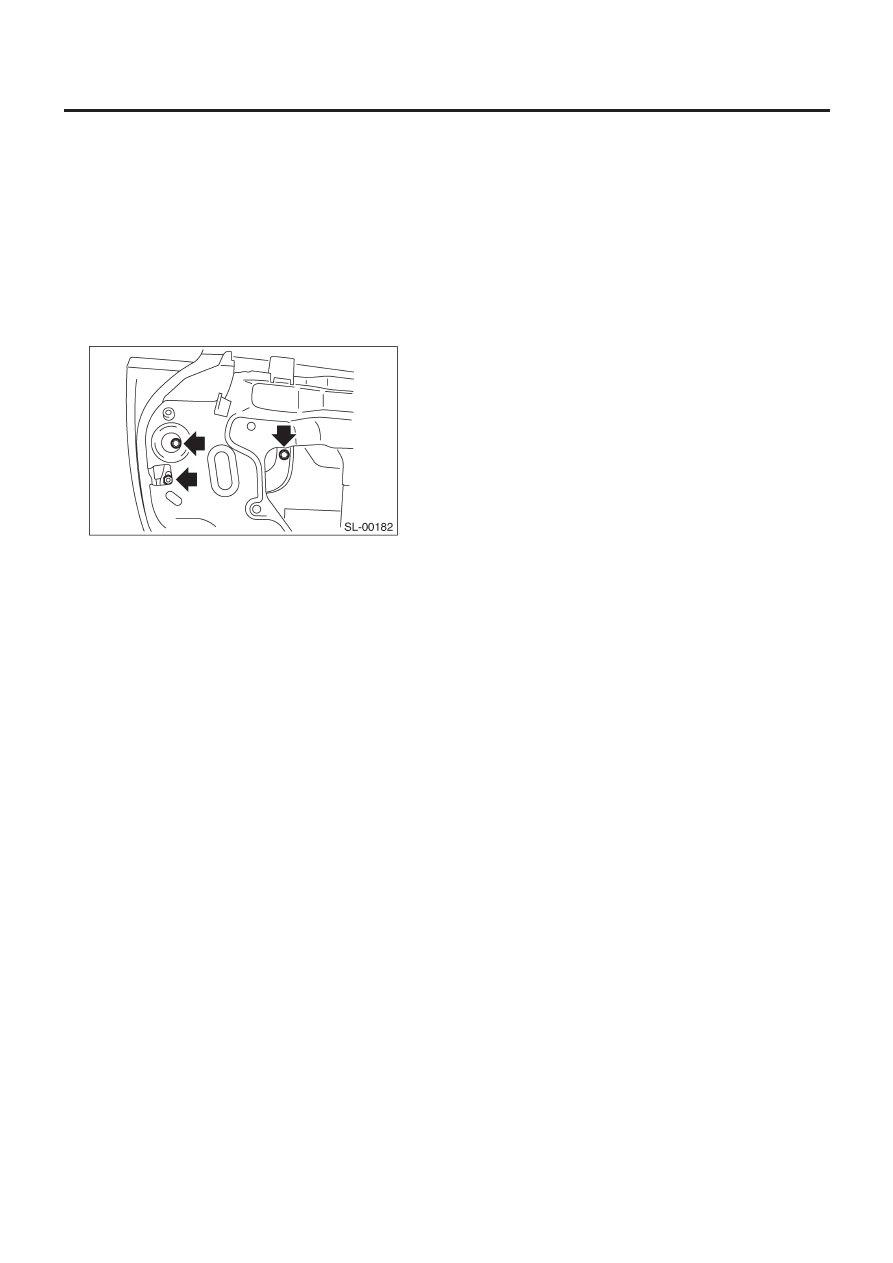

9. Задняя внешняя ручка
A:  ДЕМОНТАЖ

1) Снимите отделку задней двери. <См. EI-38, ДЕМОНТАЖ,
Отделка задней двери.>
2) Снимите уплотнительную крышку. <См. EB-19, ДЕМОН-
ТАЖ, Задняя уплотнительная крышка.>
3) Снимите заднюю внутреннюю ручку. <См. SL-26, ДЕМОН-
ТАЖ, Задняя внутренняя ручка.>
4) Снимите устройство защелки задней двери. <См. SL-28,
ДЕМОНТАЖ, Устройство защелки задней двери.>
5) Открутите два болта и гайку и снимите заднюю внешнюю
ручку.

ОСТОРОЖНО:
Не применяйте чрезмерных усилий при демонтаже ручки
с дверной панели, так как это может деформировать ее.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что внешняя ручка работает правильно пос-
ле установки.

C: ОСМОТР

1) Убедитесь в том, что тяга не деформирована.
2) Убедитесь в беспрепятственной работе рычага и тяги.

УСТРОЙСТВО ЗАЩЕЛКИ ЗАДНЕЙ ДВЕРИ

SL-28

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

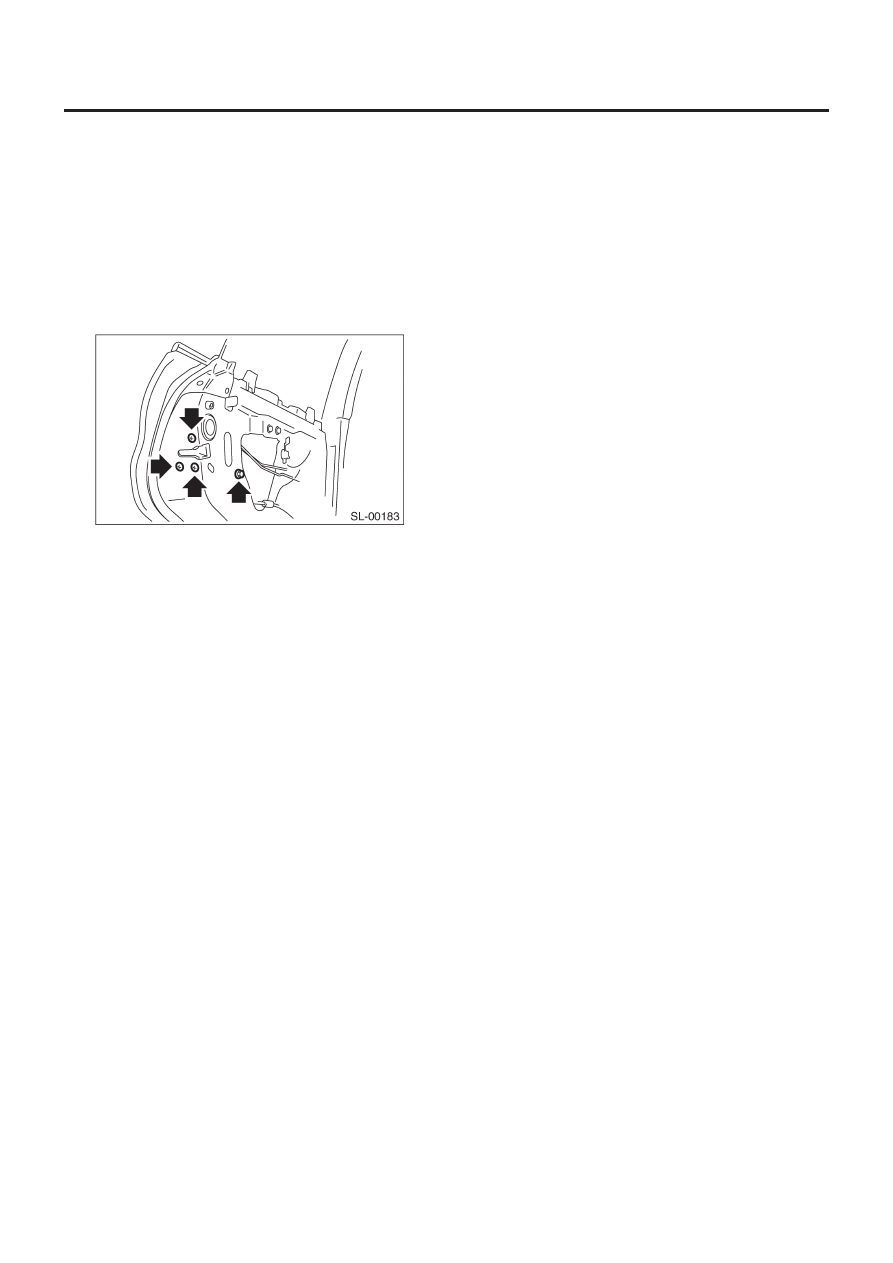

10. Устройство защелки задней двери

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку задней двери. <См. EI-38, ДЕМОНТАЖ,
Отделка задней двери.>
3) Снимите уплотнительную крышку. <См. EB-19, ДЕМОН-
ТАЖ, Задняя уплотнительная крышка.>
4) Снимите заднюю внутреннюю ручку. <См. SL-26, ДЕМОН-
ТАЖ, Задняя внутренняя ручка.>
5) Снимите три винта и болт.

6) Отсоедините коннектор, а затем снимите устройство за-
щелки передней двери.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Убедитесь в том, что тяга не деформирована.
2) Убедитесь в беспрепятственной работе рычага и тяги.
