Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 101

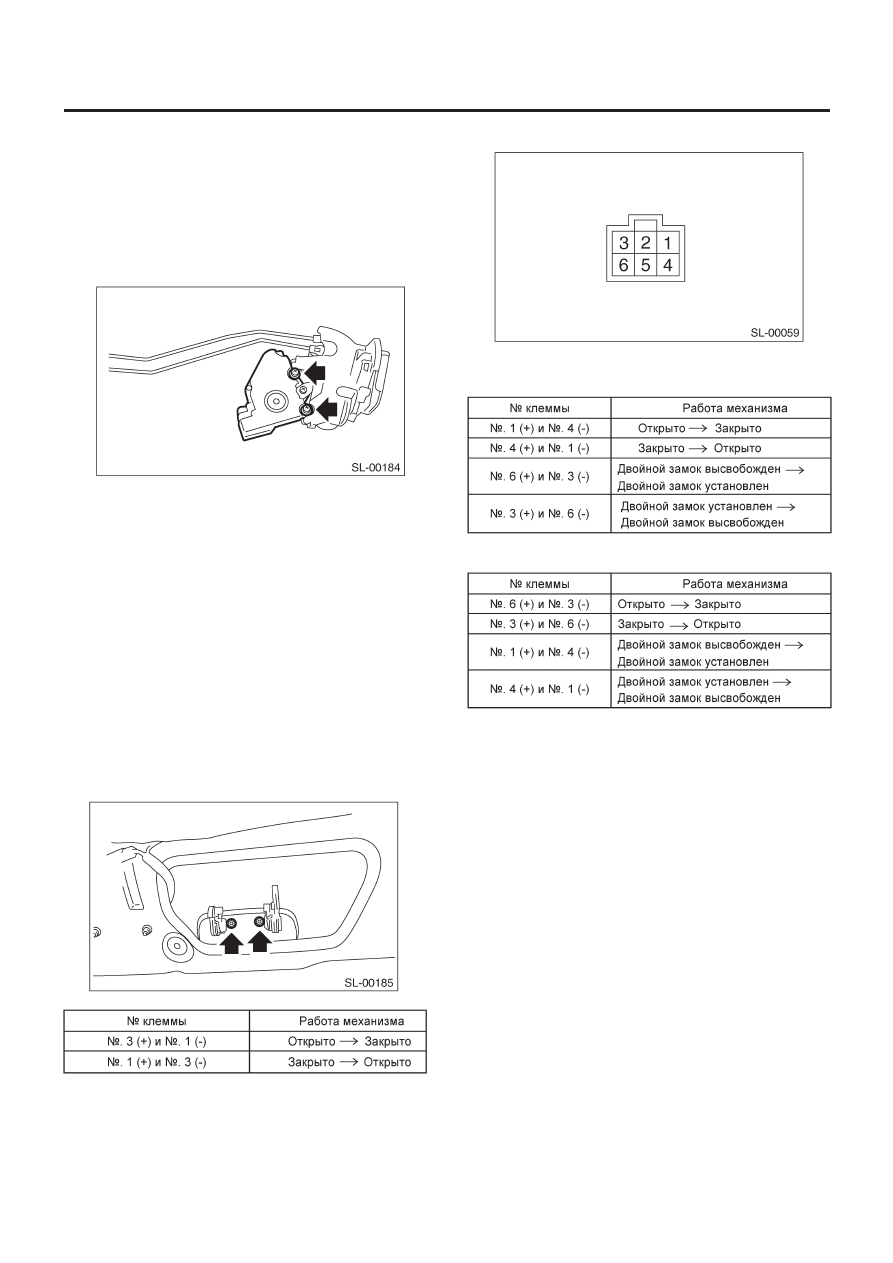

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ЗАМКА ЗАДНЕЙ ДВЕРИ

SL-29

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

11. Исполнительный механизм

замка задней двери

A:  ДЕМОНТАЖ

1) Снимите устройство защелки задней двери. <См. SL-28,
ДЕМОНТАЖ, Устройство защелки задней двери.>
2) Открутите два винта и снимите исполнительный механизм
замка задней двери.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Отсоедините коннектор проводки исполнительного меха-
низма замка двери.
2) Подсоедините аккумулятор к клеммам исполнительного
механизма замка двери.
случае несоответствия замените исполнительный механизм
замка двери.

1. Без двойного замка

2. С двойным замком

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ПРАВОЙ ДВЕРИ:

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ЛЕВОЙ ДВЕРИ:

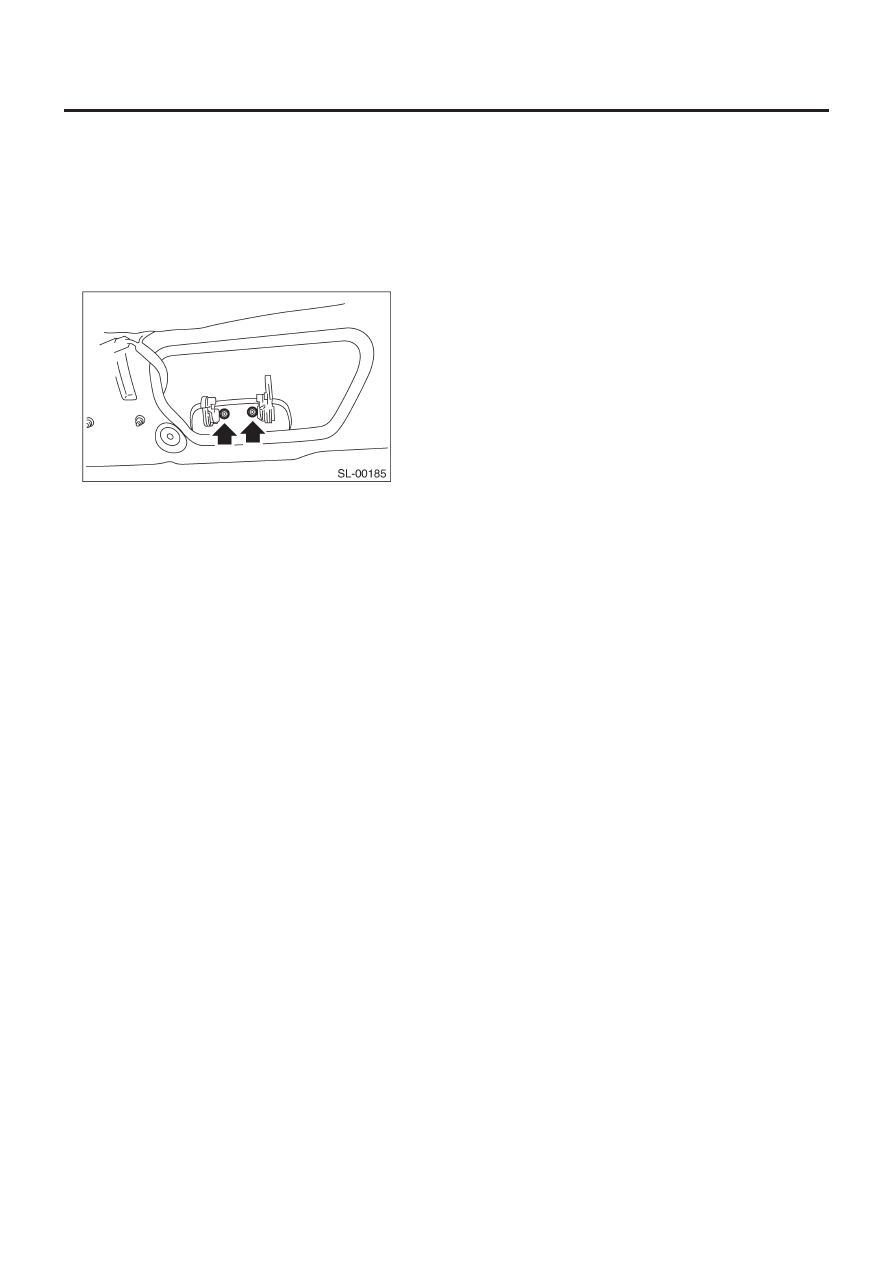

ВНЕШНЯЯ РУЧКА ЗАДНЕЙ (5-Й) ДВЕРИ

SL-30

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

12. Внешняя ручка задней (5-й) двери

A:  ДЕМОНТАЖ

1) Снимите отделку задней двери. <См. EI-52, ДЕМОНТАЖ,
Отделка задней двери.>
2) Снимите устройство защелки задней двери. <См. SL-31,
ДЕМОНТАЖ, Устройство защелки задней двери.>
3) Открутите две гайки и снимите внешнюю ручку задней двери.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что внешняя ручка работает правильно пос-
ле установки.

C: ОСМОТР

1) Убедитесь в том, что тяга не деформирована.
2) Убедитесь в беспрепятственной работе рычага и тяги.

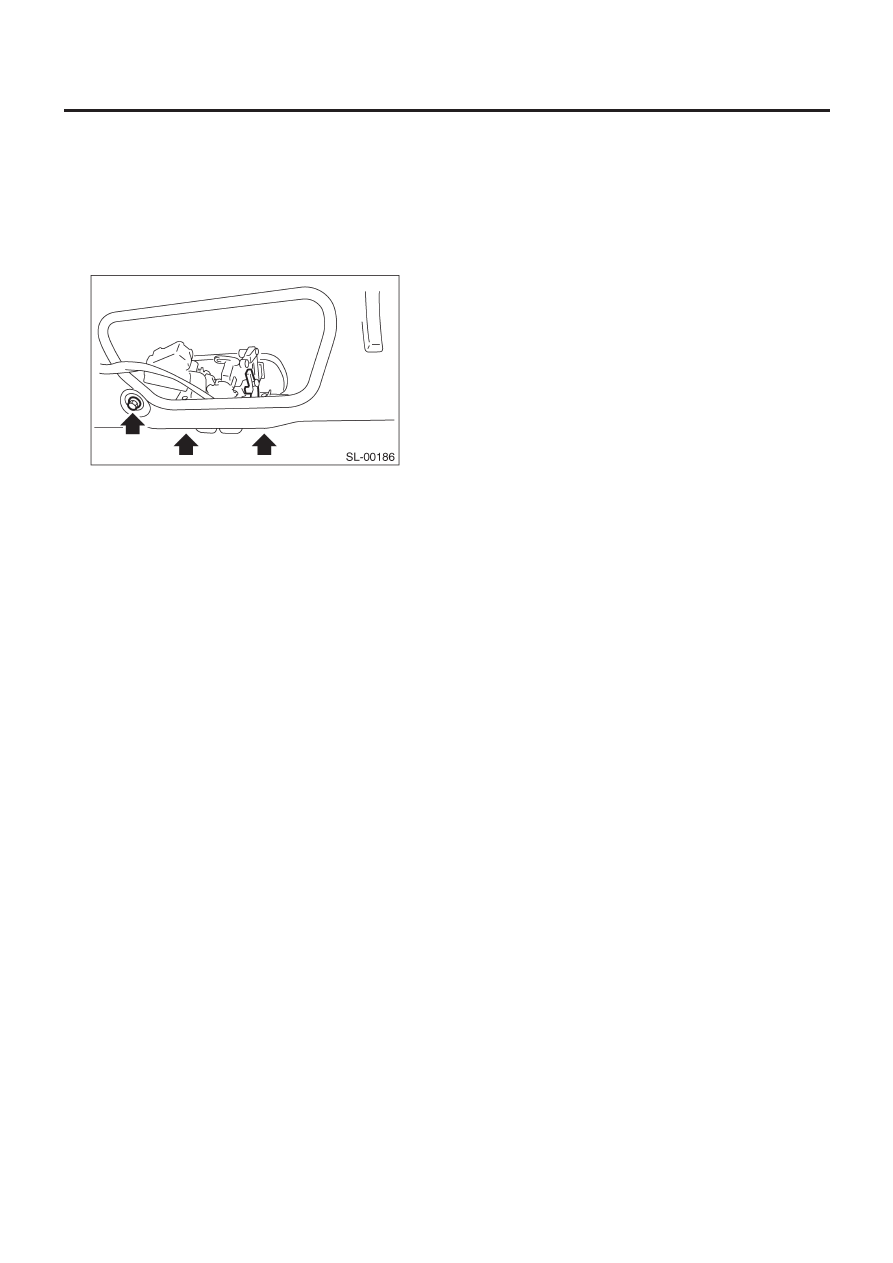

УСТРОЙСТВО ЗАЩЕЛКИ ЗАДНЕЙ ДВЕРИ

SL-31

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

13. Устройство защелки задней двери

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку задней двери. <См. EI-52, ДЕМОНТАЖ,
Отделка задней двери.>
3) Снимите три болта.

4) Отсоедините коннекторы, а затем снимите устройство за-
щелки задней двери.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Убедитесь в том, что тяга не деформирована.
2) Убедитесь в беспрепятственной работе рычага и тяги.

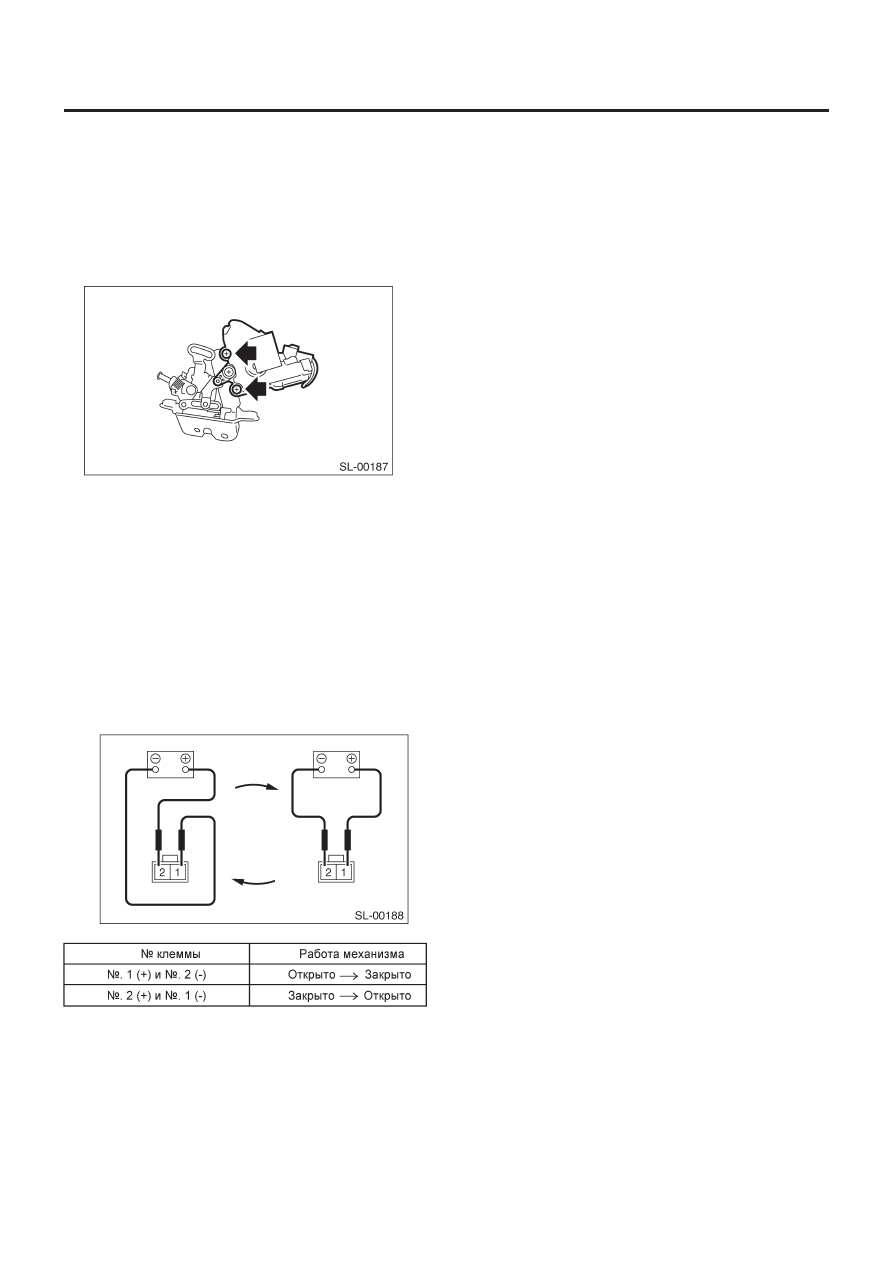

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ЗАМКА ЗАЩЕЛКИ ЗАДНЕЙ ДВЕРЦЫ

SL-32

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

14. Исполнительный механизм

замка защелки задней дверцы

A:  ДЕМОНТАЖ

1) Снимите устройство защелки задней двери. <См. SL-31,
ДЕМОНТАЖ, Устройство защелки задней двери.>
2) Открутите два винта и снимите исполнительный механизм
замка задней двери.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Отсоедините коннектор проводки исполнительного меха-
низма замка двери.
2) Подсоедините аккумулятор к клеммам исполнительного
механизма замка двери.

В случае несоответствия замените исполнительный меха-
низм замка защелки задней дверцы.
