Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 102





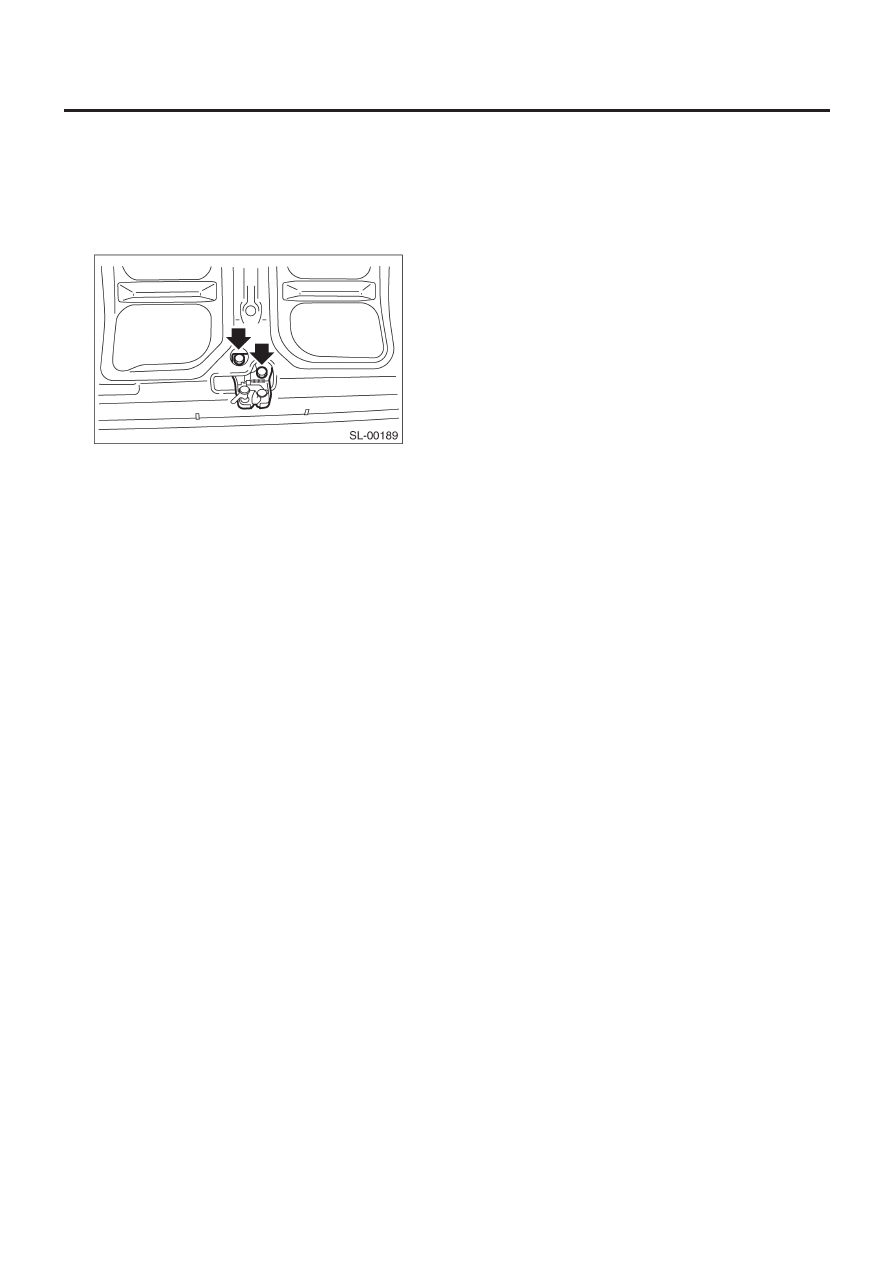

УСТРОЙСТВО ЗАМКА КРЫШКИ БАГАЖНИКА

SL-33

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

15. Устройство замка крышки багажника

A:  ДЕМОНТАЖ

1) Снимите фиксатор тяги цилиндра ключа крышки багажника.
2) Открутите два болта и снимите устройство замка крышки
багажника.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Нанесите смазку на движущиеся детали.
• Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Проверьте боек на предмет погнутости или ненормального
износа.
2) Проверьте рычаг безопасности на предмет неправильно-
го хода.
3) Проверьте другие рычаги и пружину на образование ржав-
чины и наличие неплавного движения.

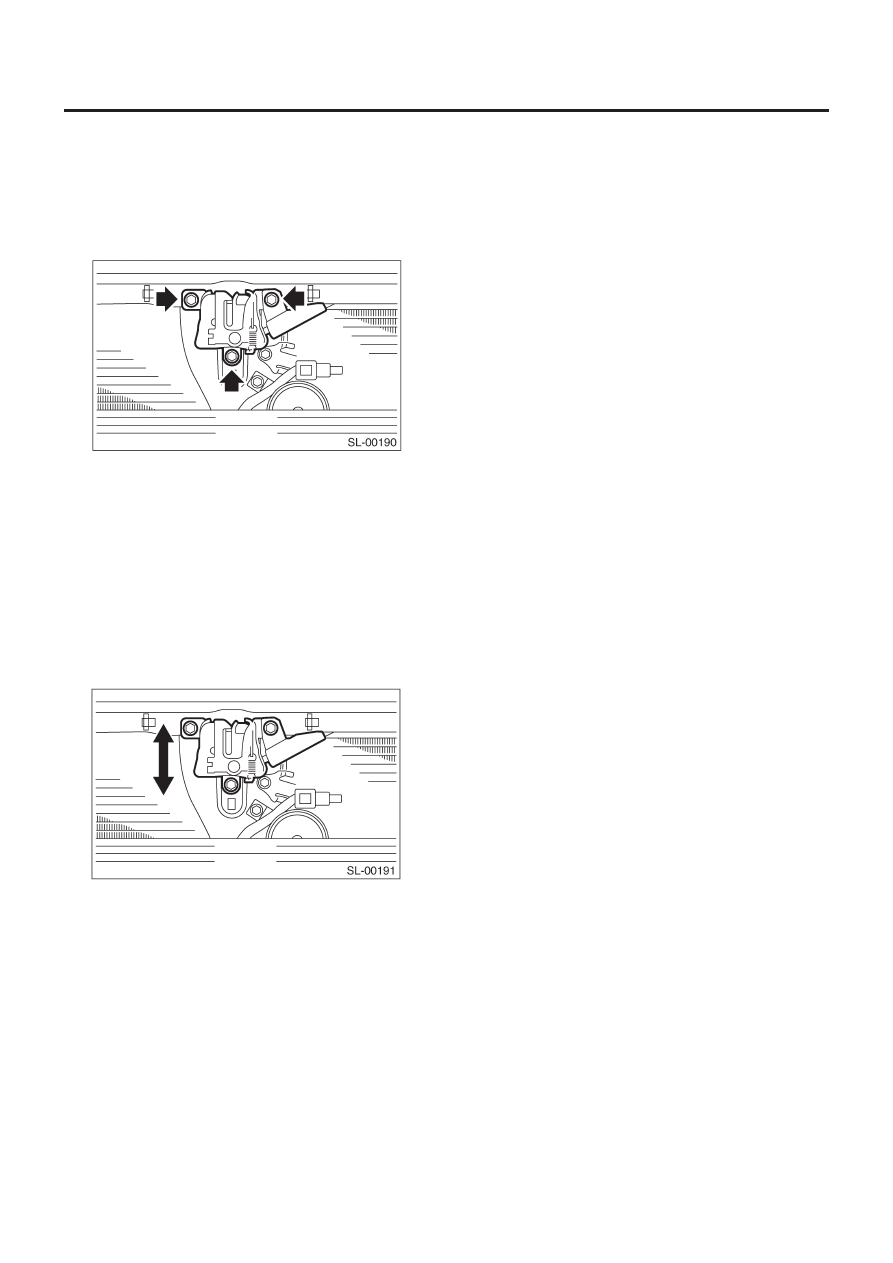

УСТРОЙСТВО ЗАМКА ПЕРЕДНЕГО КАПОТА

SL-34

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

16. Устройство замка переднего капота

A:  ДЕМОНТАЖ

1) Откройте капот.
2) Открутите болты. Снимите устройство замка капота.
3) Снимите высвобождающий трос с устройства замка.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Нанесите смазку на трущиеся детали.
• Убедитесь в том, что высвобождающий трос работает пра-
вильно после установки.

C: РЕГУЛИРОВКА

Ослабьте болт. Отрегулируйте устройство замка, перемещая
его вверх и вниз.

D:  ОСМОТР

1) Проверьте боек на предмет погнутости или ненормального
износа.
2) Проверьте рычаг безопасности на предмет неправильного
хода.
3) Проверьте другие рычаги и пружину на образование ржав-
чины и наличие неплавного движения.

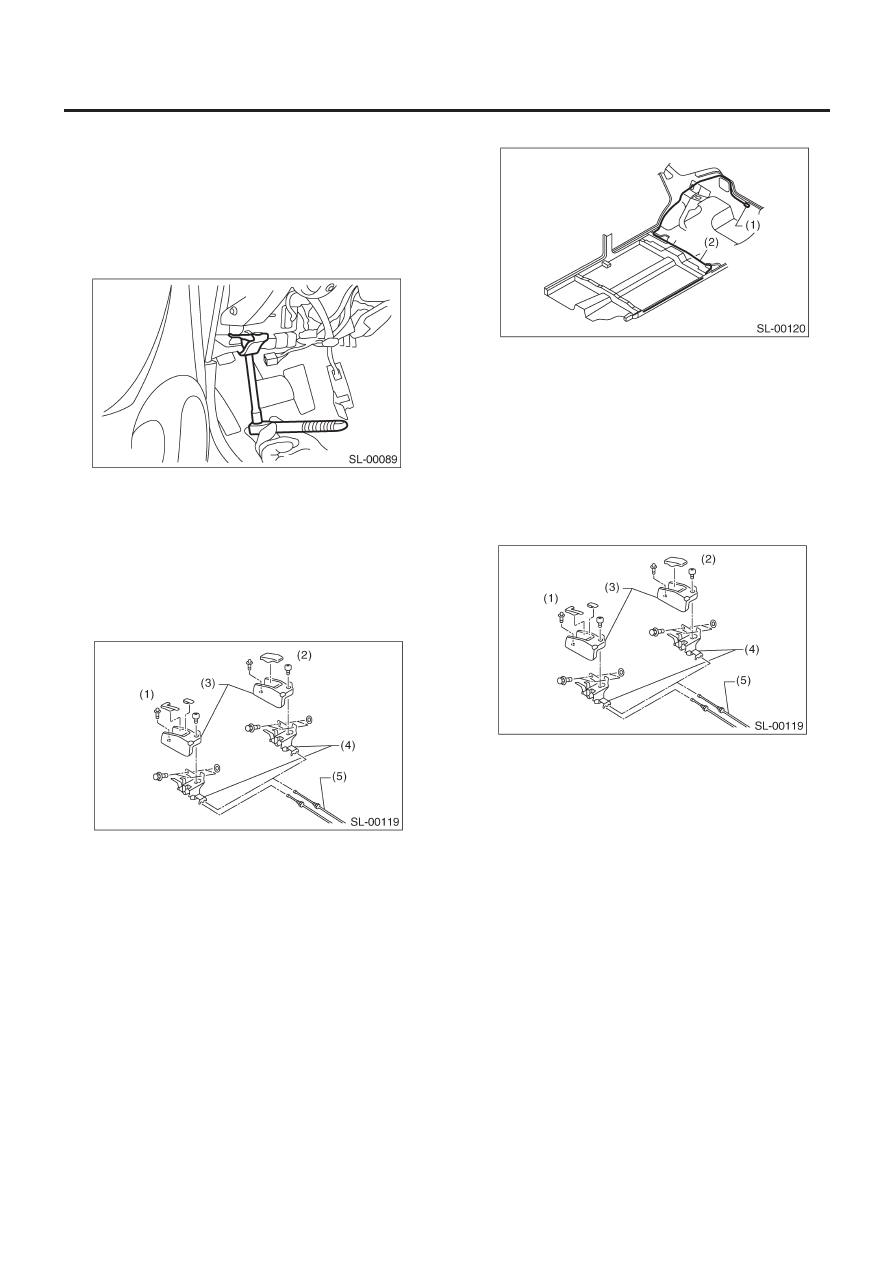

ДИСТАНЦИОННЫЕ УСТРОЙСТВА ОТКРЫВАНИЯ

SL-35

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

17. Дистанционные устройства открывания

A:  ДЕМОНТАЖ

1. ОТКРЫВАТЕЛЬ КАПОТА

1) Снимите высвобождающий трос с замка капота.
2) Снимите болт. Снимите рычаг открывателя.

2. ОТКРЫВАТЕЛЬ КРЫШКИ БАГАЖНИКА

1) Снимите заднее сидение. <См. SE-13, ДЕМОНТАЖ, Заднее
сидение.>
2) Снимите нижнюю отделку центральной стойки, а для моде-
ли LHD снимите крышку бокового порога со стороны пассажи-
ра. Снимите нижнюю отделку задней стойки. Отогните назад
напольный коврик. Снимите фиксатор, удерживающий трос.
3) Открутите болт. Снимите вытяжную ручку открывателя.

(1) Седан
(2) Wagon
(3) Крышка
(4)  Устройство вытяжной ручки
(5) Трос

4) Снимите трос с вытяжной ручки открывателя.
5) Снимите боек с крышки багажника.

6) Снимите трос с бойка.

(1) Боек
(2) Трос

3.  ОТКРЫВАТЕЛЬ ТОПЛИВНОГО ЛЮЧКА

1) Снимите заднее сидение. <См. SE-13, ДЕМОНТАЖ, Заднее
сидение.>
2) Снимите нижнюю отделку центральной стойки, а для моде-
ли LHD снимите крышку бокового порога со стороны пассажи-
ра. Снимите нижнюю отделку задней стойки. Отогните назад
напольный коврик. Снимите фиксатор, удерживающий трос.
3) Открутите болт. Снимите вытяжную ручку открывателя.

(1) Седан
(2) Wagon
(3) Крышка
(4)  Устройство вытяжной ручки
(5) Трос

4) Снимите трос с вытяжной ручки открывателя.
5) Снимите отделку задней правой четверти. <См. El- 48, ДЕ-
МОНТАЖ, Отделка задней четверти.>

ДИСТАНЦИОННЫЕ УСТРОЙСТВА ОТКРЫВАНИЯ

SL-36

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

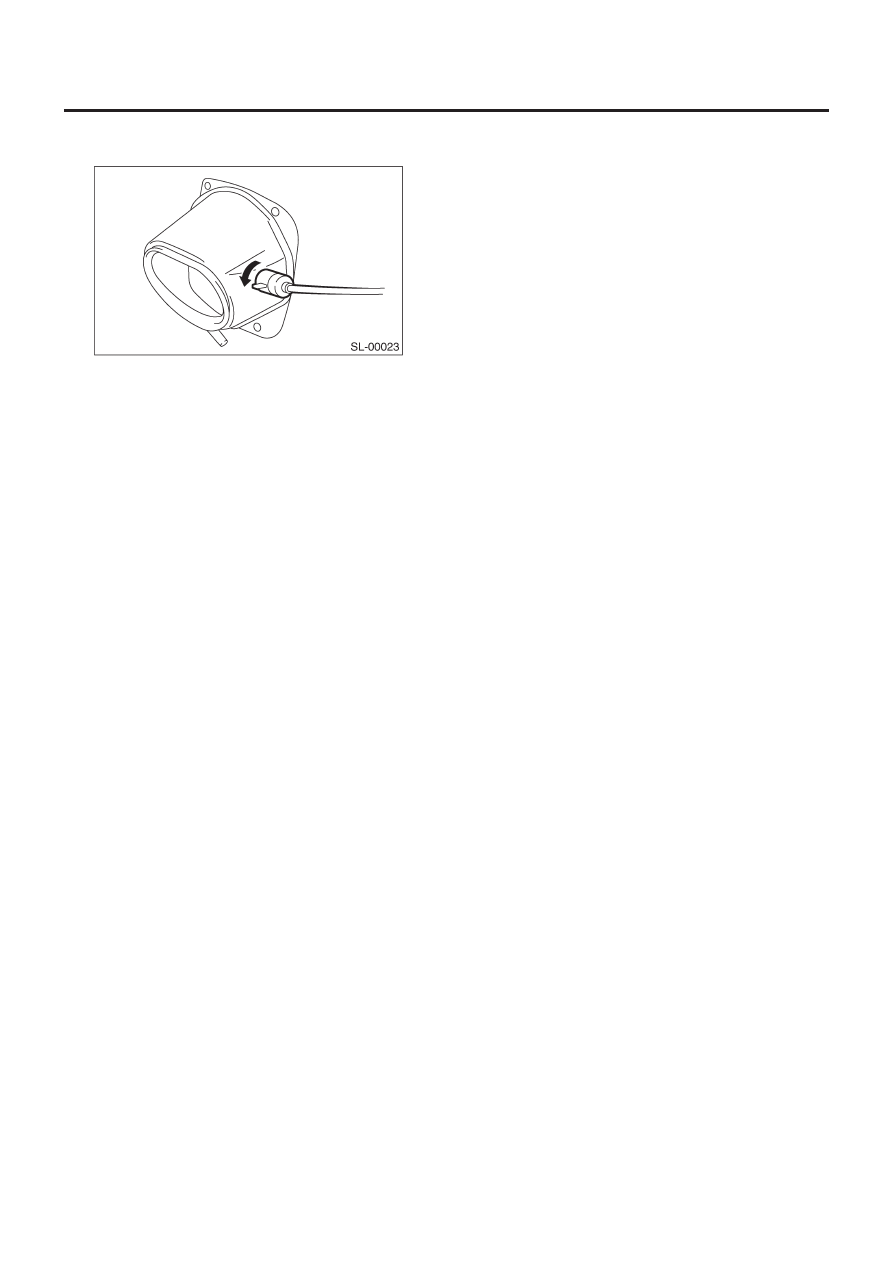

6) Проверните топливный замок внутрь панели четверти вле-
во и снимите его.

B:  УСТАНОВКА

1. ОТКРЫВАТЕЛЬ КАПОТА

Установите в обратном порядке.

2. ОТКРЫВАТЕЛЬ КРЫШКИ БАГАЖНИКА

Установите в обратном порядке.

3. ОТКРЫВАТЕЛЬ ТОПЛИВНОГО ЛЮЧКА

Установите в обратном порядке.

C: ОСМОТР

Убедитесь в том, что капот, багажник и топливный лючок бес-
препятственно открываются и закрываются.
