АНТЕННА

ET-9

РАЗВЛЕЧЕНИЯ

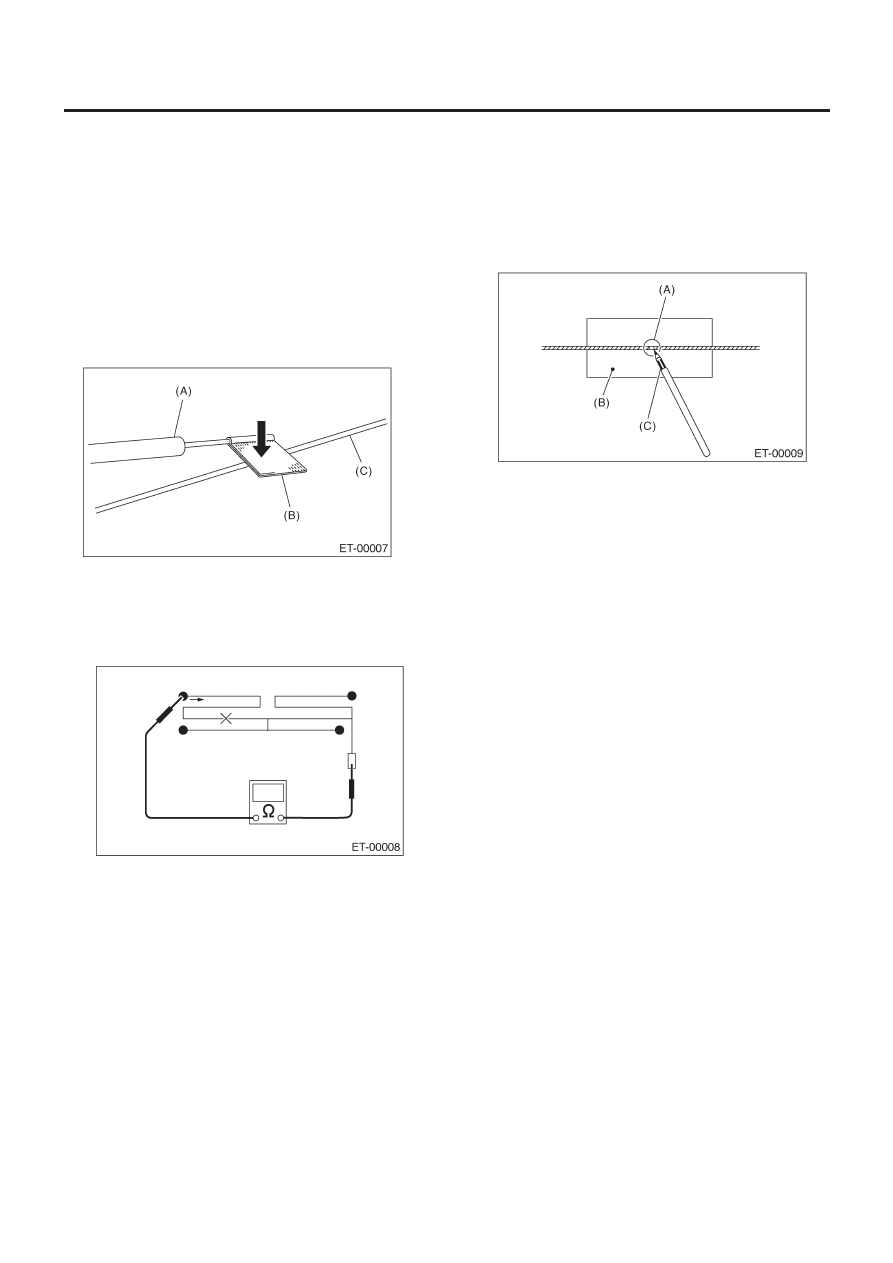

8. Антенна

A:  ОСМОТР

Измерьте сопротивление между клеммой антенны и каждым
проводом антенны.
Если провод антенны в порядке, сопротивление будет мень-
ше 1 Ом. Если провод антенны сломан, сопротивление будет
больше 1 МОм.

ПРИМЕЧАНИЕ:
При проверке электропроводности, оберните кусочек алю-
миниевой фольги вокруг кончика щупа тестера, а затем паль-
цем придавите алюминиевую фольгу к проводу.

(A) Щуп

тестера

(B) Алюминиевая

фольга

(C) Провод

антенны

Для определения сломанного участка двигайте щуп вдоль
провода антенны.

B:  РЕМОНТ

1) Почистите провод антенны и прилегающие места тряпкой,
смоченной алкоголем.
2) Нанесите тонкую маскировочную пленку на стекло вдоль
сломанного провода.
3) Наложите токопроводящий серебряный композит
(DUPONT № 4817) на сломанную часть с помощью ручки для
рисования.

(A) Сломаный

участок

(B) Маскировочная

пленка

(C)  Токопроводящий серебряный композит

4) Просушите часть с накладкой.
5) После завершения ремонта измерьте сопротивление в по-
чиненном проводе.

УСИЛИТЕЛЬ АНТЕННЫ

ET-10

РАЗВЛЕЧЕНИЯ

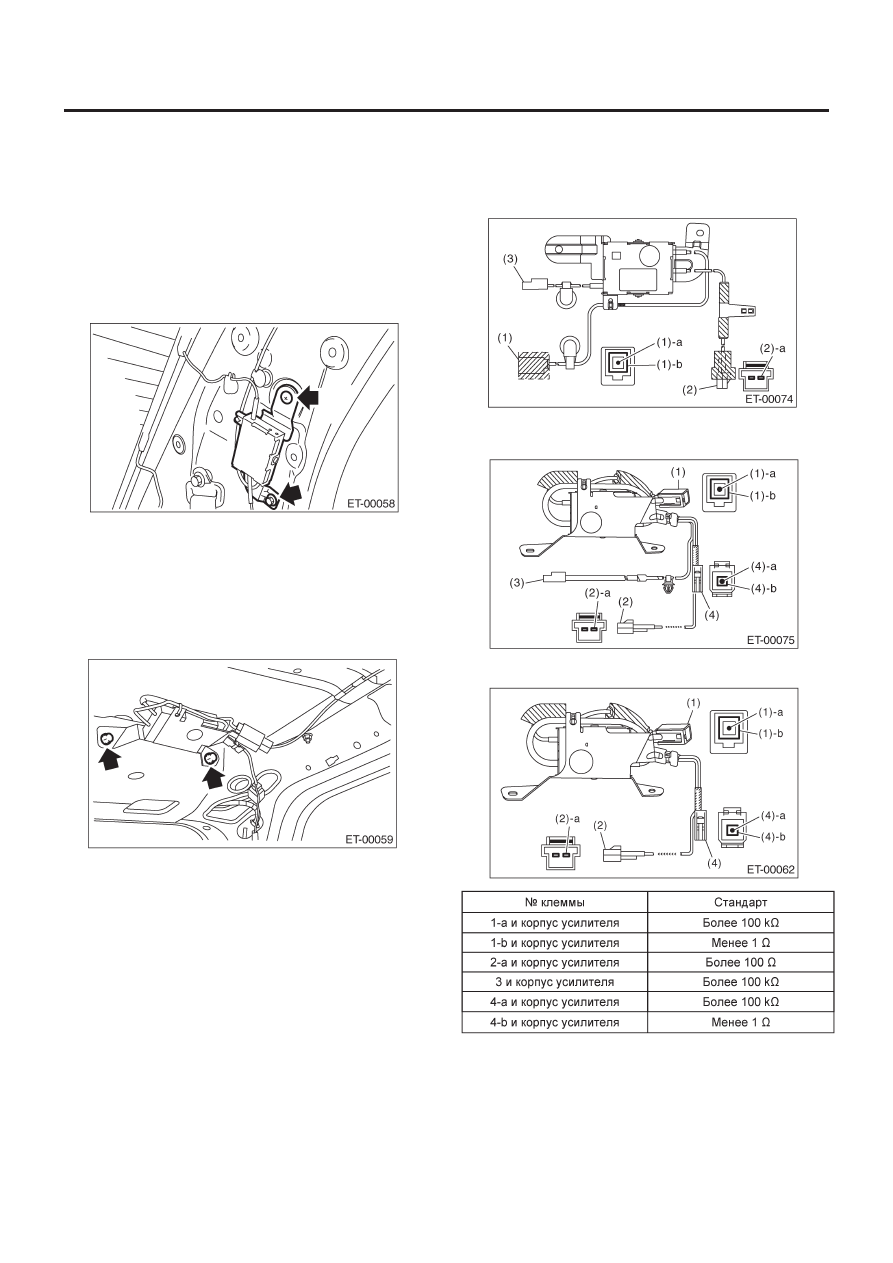

9. Усилитель антенны

A:  ДЕМОНТАЖ

1. СЕДАН

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите верхнюю отделку задней стойки. <См. EI-48, МО-
ДЕЛЬ СЕДАН, ДЕМОНТАЖ, Отделка задней четверти.>
3) Отсоедините коннектор проводки и клемму.
4) Снимите крепжные винты и отделите усилитель антенны.

2. WAGON

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите верхнюю отделку задней четверти и отделку крыши.
<См. EI-50, МОДЕЛЬ WAGON, ДЕМОНТАЖ, Отделка крыши.>
3) Отсоедините коннектор проводки и клемму.
4) Снимите крепжные винты и отделите усилитель антенны.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Измерьте сопротивление усилителя антенны.

• СЕДАН

• WAGON (Модель для Европы)

• WAGON (Кроме Европы)

ШУМОПОДАВИТЕЛЬ

ET-11

РАЗВЛЕЧЕНИЯ

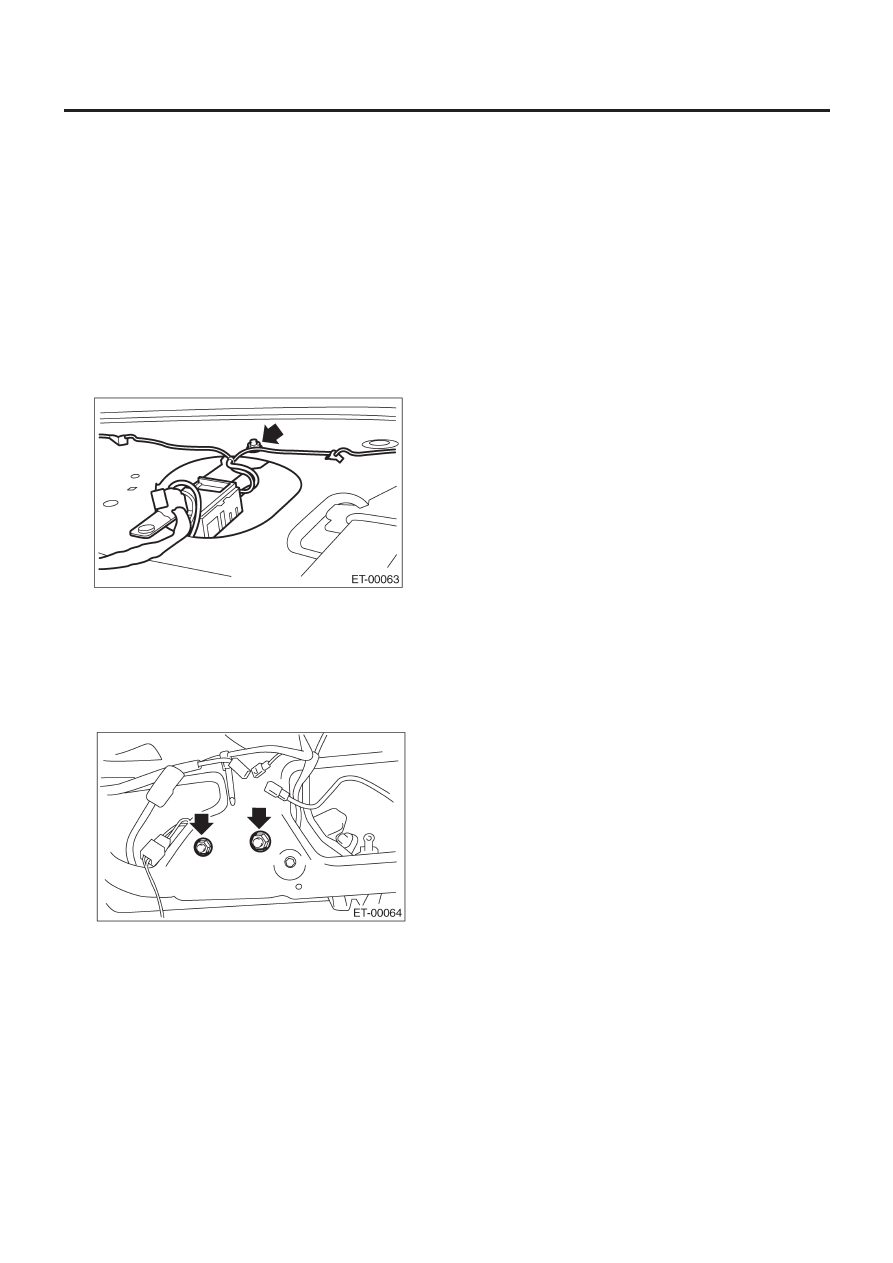

10. Шумоподавитель

A:  ДЕМОНТАЖ

1. СЕДАН

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите верхнюю отделку задней стойки. <См. EI-48, МО-
ДЕЛЬ СЕДАН, ДЕМОНТАЖ, Отделка задней четверти.>
3) Снимите отделку задней полочки. <См. EI-53, ДЕМОНТАЖ,
Отделка задней полочки.>
4) Отсоединте коннектор шнура фидера от усилителя антенны.
5) Отсоедините коннектор проводки шумоподавителя от
клеммы на стекольной антенне.
6) Снимите фиксатор проводки.
7) Снимите крепежную гайку и отделите шумоподавитель.

2. WAGON

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку задней двери. <См. EI-52, ДЕМОНТАЖ,
Отделка задней двери.>
3) Отсоедините коннектор от шумоподавителя.
4) Снимите крепежную гайку и отделите шумоподавитель.

B:  УСТАНОВКА

Установите в обратном порядке.

ПЕРЕДНЯЯ ДОПОЛНИТЕЛЬНАЯ РОЗЕТКА ПИТАНИЯ

ET-12

РАЗВЛЕЧЕНИЯ

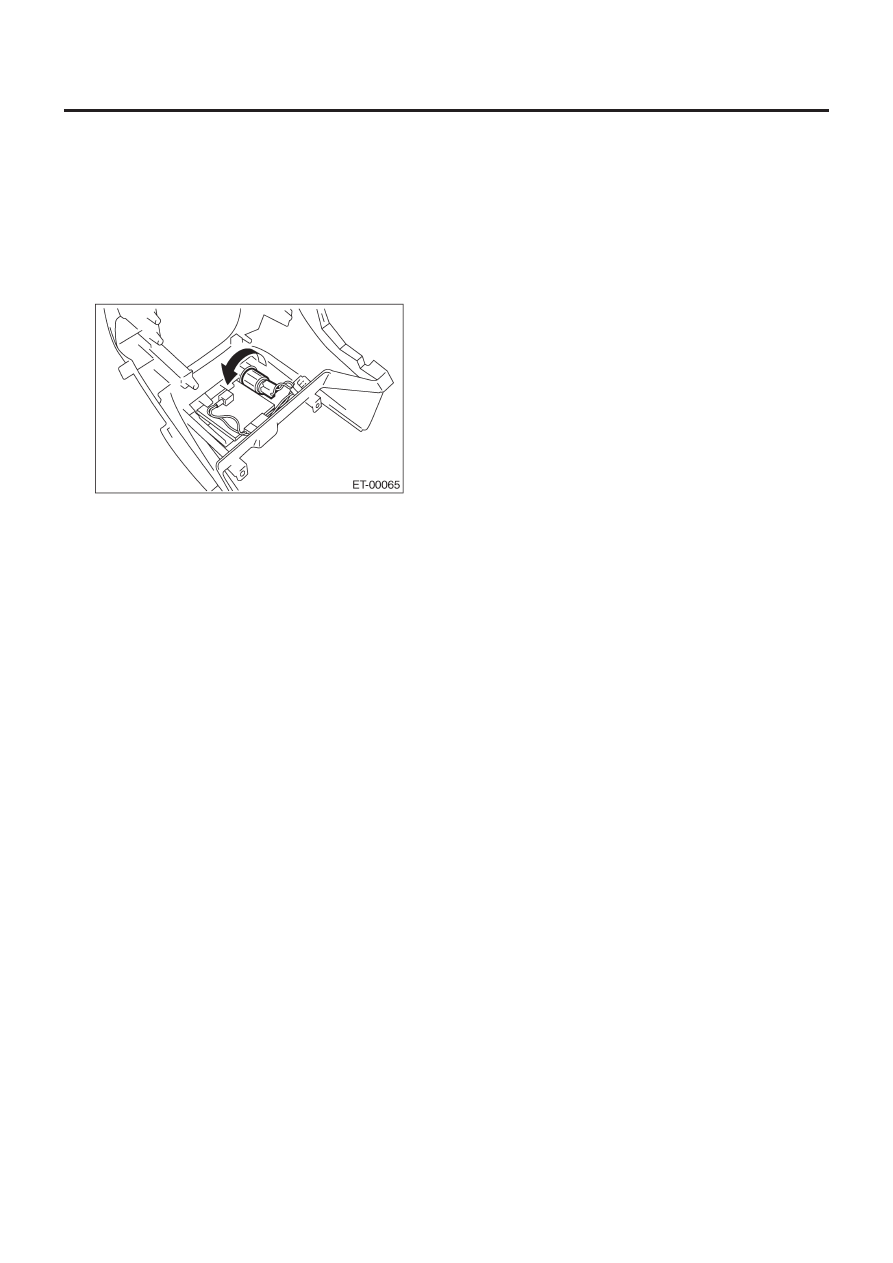

11. Передняя дополнительная розетка

питания

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите центральную панель. <См. ET-5, ДЕМОНТАЖ,
Аудио.>
3) Отсоедините коннекторы проводки и снимите переднюю
дополнительную розетку питания.

B:  УСТАНОВКА

Установите в обратном порядке.
