Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 28





ДЕМОНТАЖ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ ПОСЛЕ СНЯТИЯ С АВТОМОБИЛЯ)

AB-27

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

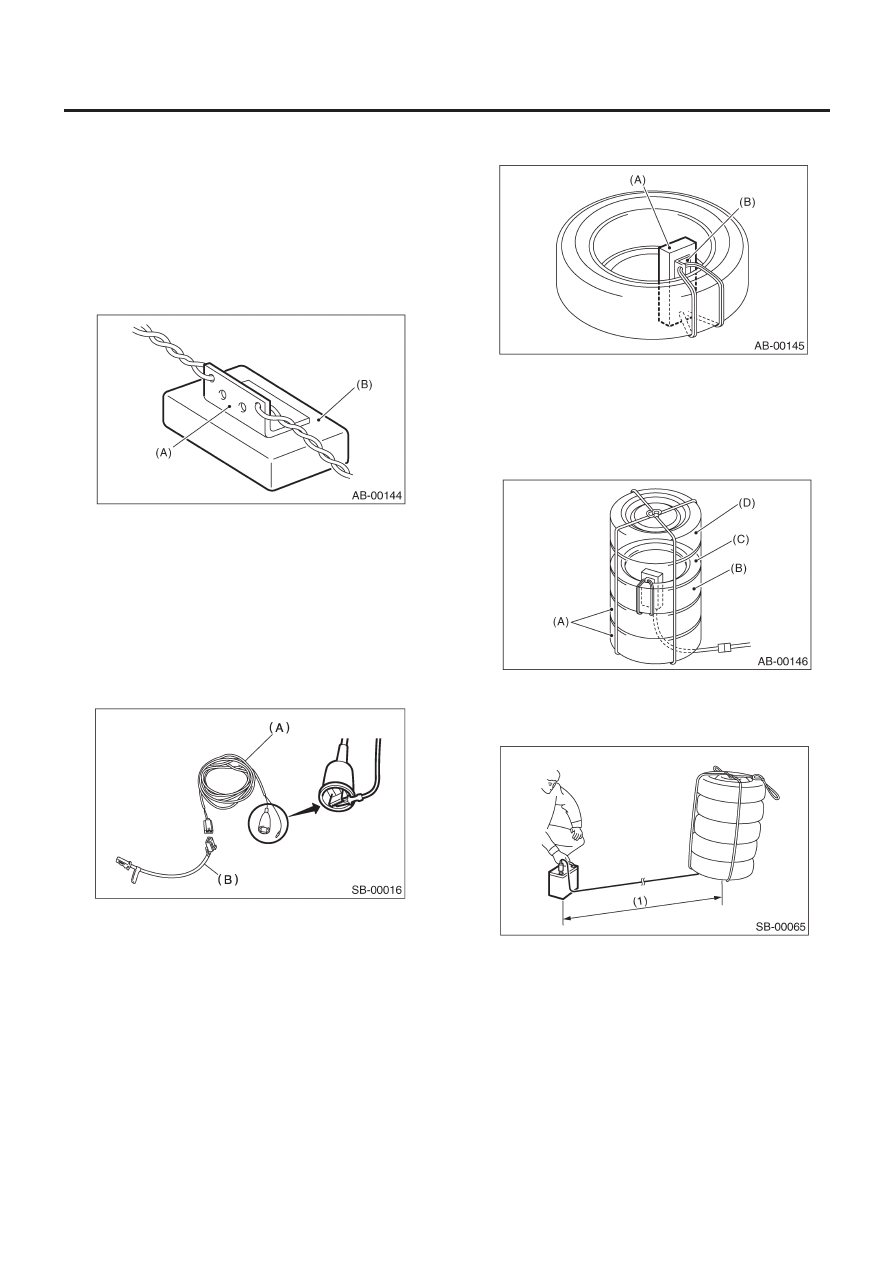

3. МОДУЛЬ БОКОВОЙ ПОДУШКИ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите переднее сидение. <См. SE-6, ДЕМОНТАЖ, Пе-
реднее сидение.>
4) Снимите модуль боковой подушки. <См. AB-14, ДЕМОН-
ТАЖ, Модуль боковой подушки.>
5) Сплетите три силовых провода [каждый сечением 1.25 мм

2

(0.00194 sq in) или более] и обвяжите их через отверстия в
кронштейне модуля подушки.

(A)  Кронштейн модуля подушки
(B)  Модуль боковой подушки

6) Замкните клемму на аллигатроный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).
7) Подсоедините инструмент для разворачивания и адап-
тер A (B).

ОСТОРОЖНО:
Инструмент для раскрытия следует хранить с замкнуты-
ми клеммами вплоть до раскрывания модуля подушки
безопасности.

(A)  Инструмент для раскрытия: (№. 98299PA030)
(B)  Адаптер A: (№. 98299FC030)

8) Подсоедините коннектор адаптера A к модулю подушки.

9) Установите модуль боковой подушки на колесо с шиной
диаметром 14 дюймов или более.

(A) Прокладка
(B)  Кронштейн модуля подушки

10) Поместите две шины без дисков (A) под колесо, на кото-
ром установлен модуль подушки (B). Поставьте еще одну ши-
ну без диска (C), а затем поставьте шину с диском (D) сверху.
Стяните их веревкой.

11) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедини-
те аллигаторный зажим устройства для раскрытия модуля к
минусовой клемме аккумулятора (-).

(1)    Более 5 м (16 ft)

ДЕМОНТАЖ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ ПОСЛЕ СНЯТИЯ С АВТОМОБИЛЯ)

AB-28

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

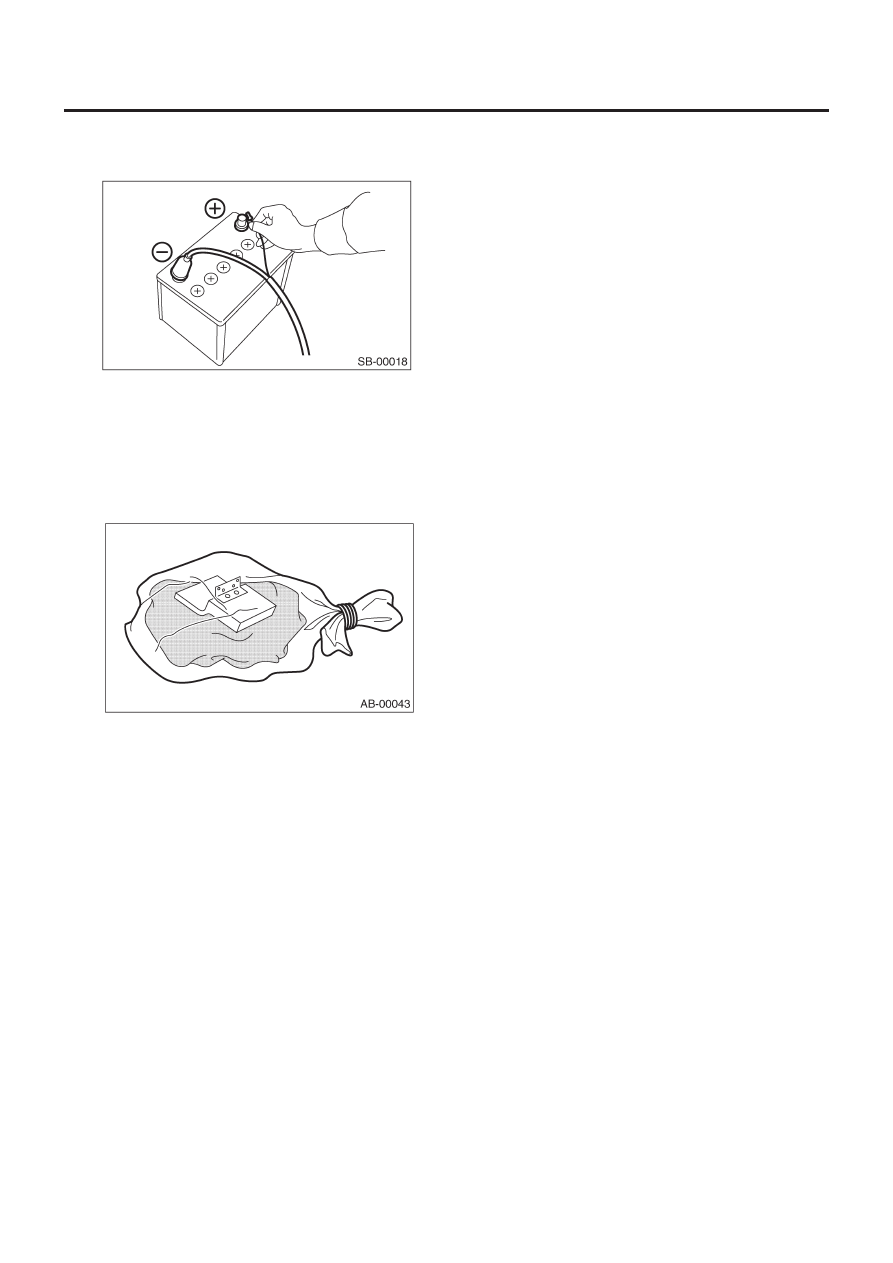

12) Подсоедините другой кабель устройства для раскрытия
модуля к плюсовой клемме аккумулятора. Затем раскройте
модуль системы подушек.

ОСТОРОЖНО:
• После раскрытия модуль подушек безопасности очень
горячий, поэтому надо оставить его на 40 минут, а затем
утилизировать.
• Не допускайте попадания воды на раскрытый модуль.

13) Заверните раскрытый модуль в герметичный виниловый
мешок и выбросите.

1.  Общая процедура диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Контрольный список для опроса  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

4.  Местонахождение электрических компонентов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

5.  Сигнал I/O модуля управления подушкой безопасности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

6.  Коннектор подушки безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

7.  Принцип загорания предупреждающего светового сигнала подушки безопасности  . . . . . . . . .25

8.  Чтение диагностического кода неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

9.  Режим осмотра  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

10.  Режим очистки памяти  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

11.  Неполадка предупреждающего светового сигнала подушки безопасности  . . . . . . . . . . . . . . . . .29

12.  Список диагностического кода неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

13.  Процедура диагностики с диагностическим кодом неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . .39

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ
(ДИАГНОСТИКА)

AB(diag)

Стр.

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

AB(diag)-2

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

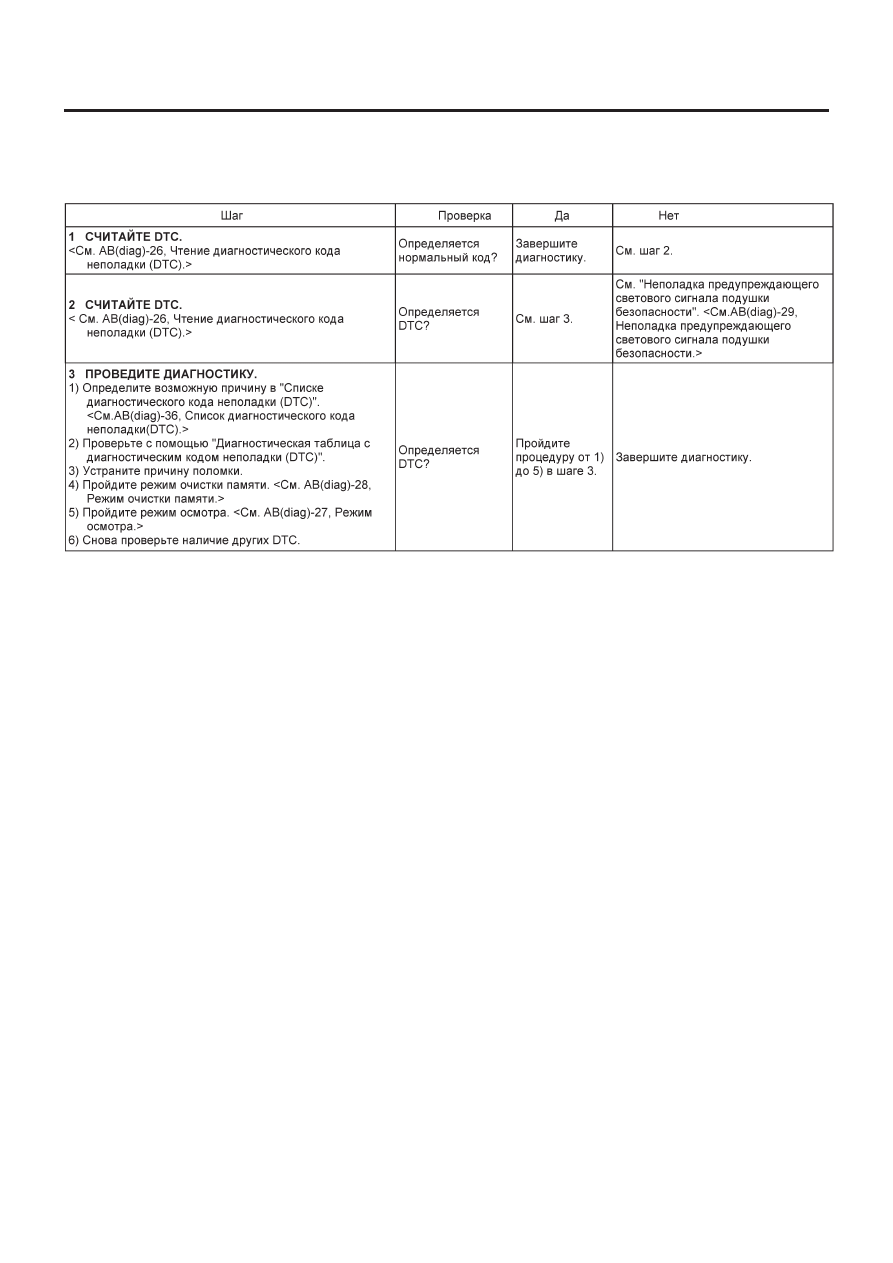

1. Общая процедура диагностики
