Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 25





МОДУЛЬ БОКОВЙ ПОДУШКИ БЕЗОПАСНОСТИ

AB-15

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

B:  УСТАНОВКА

1) Убедитесь в том, что на модуле боковой подушки безопас-
ности нет инородных частиц.

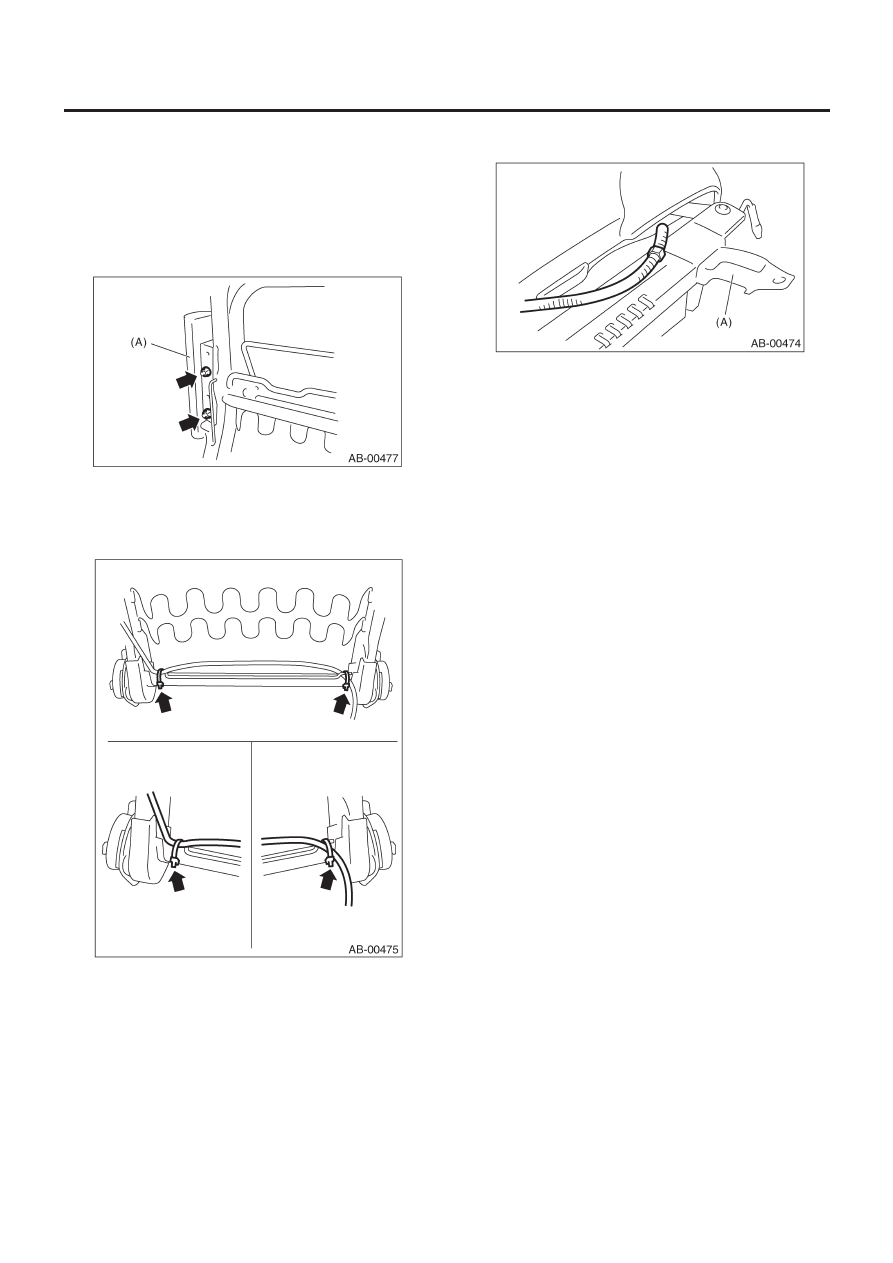

2) Установите модуль боковой подушки безопасности (A) на
устройство рамы спинки.

Момент затяжки:

5.9 Н•м (0.59 кгс-м, 4.4 ft-lb)

3) Установите проводку боковой подушки безопасности на
устройство рамы спинки.

ПРИМЕЧАНИЕ:
Закрепите проводку в ее изначальном положении на сидении.

4) Установите крышку спинки. <См. SE-2, СБОРКА, Переднее
сидение.>

5) Установите проводку боковой подушки безопасности на
внутреннюю направляющую (A).

6) Откиньте сидение или прокатите его вперед и назад. Убе-
дитесь в отсутствии контакта между устройством спинки си-
дения, устройствоми крышки подушки и проводкой боковой
подушки безопасности.

C: ОСМОТР

ОСТОРОЖНО:
Перед работой с модулем подушки безопасности см.
раздел "ОСТОРОЖНО" в Общем описании. <См. AB-3,
ОСТОРОЖНО, Общее описание.>

Проверьте следующие пункты и замените поврежденные де-
тали на новые. <См. AB-10, МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ, ОСМОТР, Места проверки после столкно-
вения.>
1) При боковом столкновении (при раскрывании боквой по-
душки безопасности)
<Заменить>
• Модуль боковой подушки безопасности
• Подушка спинки
• Рама спинки
• Урышка спинки
<Другие подлежащие замене детали, оказавшиеся повреж-
денными в результате визуальной проверки>
• Подголовник
• Втулка
• Внешняя направляющая
• Внутренняя направляющая
• Крышка шарнира сидения
• Диск подъемника сидения
• Рычаг откидывания
• Проводка и коннектор боковой подушки безопасности (сто-
рона кузова)
2) При боковом столкновении (если боковая подушка безо-
пасности не раскрылась)
Визуально проверьте сидение и модуль подушки безопасно-
сти и, в случае обнаружения повреждений или трещин, заме-
ните их на новые.
Особо проверьте наличие повреждений на корпусе модуля
подушки безопасности, установочном кронштейне и коннек-
торе проводки.
3) Без бокового столкновения (грязь и повреждения крышки)
Замените соответствующую деталь на новую.

МОДУЛЬ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

AB-16

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

7. Модуль управления

подушкой безопасности

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
• Не разбирайте модуль управления подушкой безопас-
ности.
• Если модуль управления подушкой безопасности де-
формирован или есть подозрение на проникновение во-
ды, замените модуль управления подушкой безопасно-
сти на фирменный новый.
• Не роняйте модуль управления подушкой безопасности.
• После демонтажа храните модуль управления подуш-
кой на сухой и чистой поверхности вдалеке от сырости,
жары и пыли.

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите крышку консоли. <См. EI-42, ДЕМОНТАЖ, Короб-
ка консоли.>
4) Снимите центральную консольнцую панель. <См. El-43,
ДЕМОНТАЖ, Устройство панели инструментов.>
5) Отсоедините коннектор от модуля управления подушкой
безопасности.

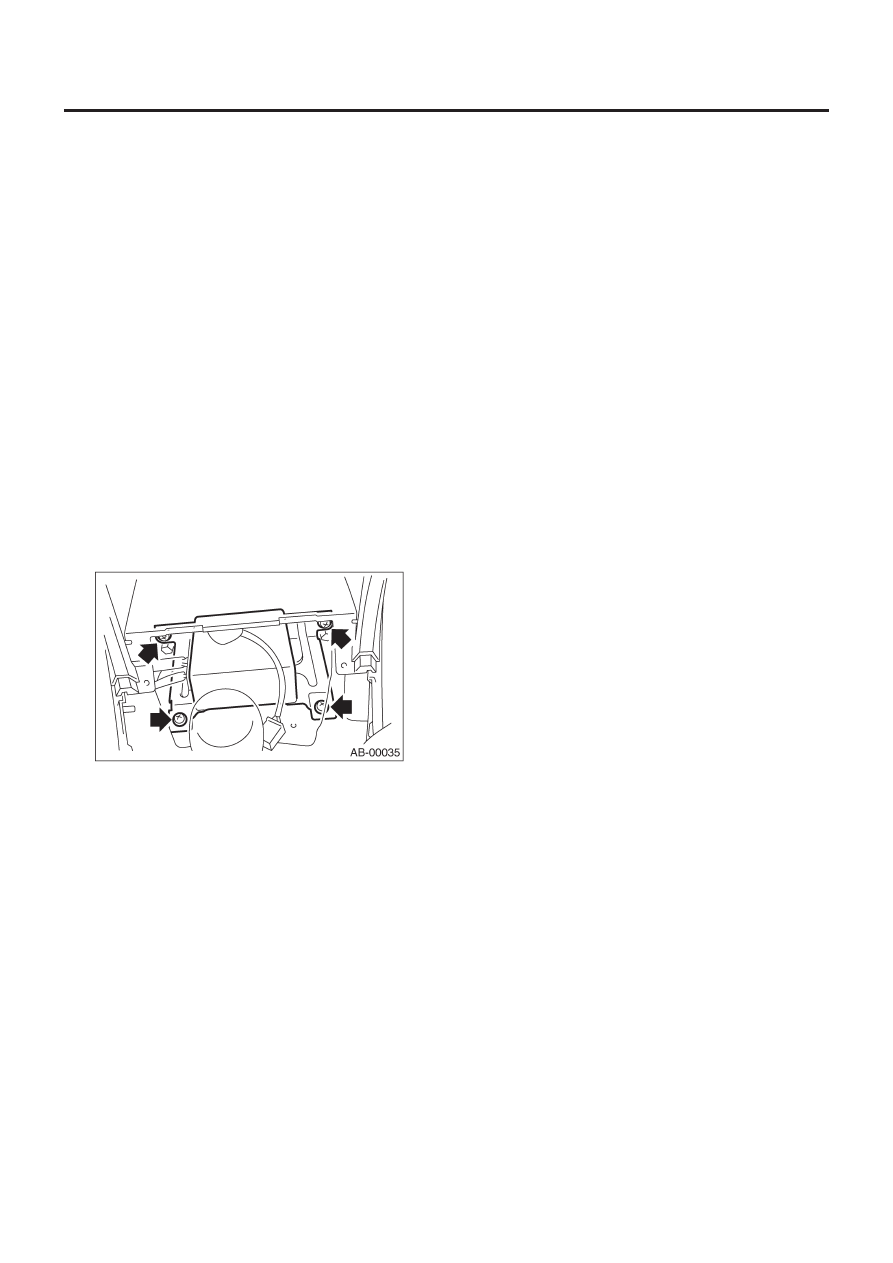

6) Ослабьте болты и снимите модуль управления подушкой
безопасности.

B:  УСТАНОВКА

ОСТОРОЖНО:
Во время сборки используйте новые болты с буртиками
(эксклюзивная деталь).

Установите в обратном порядке.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общее описание" <См. AB-2,
ПОДУШКА БЕЗОПАСНОСТИ SRS, КОМПОНЕНТ, Об-
щее описание.>

C: ОСМОТР

Проверьте следующее и замените поврежденные детали на
новые.
• Модуль управления, коннектор и крепежный кронштейн в
случае их повреждения.
• Подушку безопасности в случае ее раскрывания.
• Боковую подушку безопасности в случае ее раскрывания.

ДАТЧИК БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

AB-17

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

8. Датчик боковой подушки безопасности

A:  ДЕМОНТАЖ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите внешний ремень (ПЕРЕДНИЙ). <См. SB-11, УСТ-
РОЙСТВО ВНУТРЕННЕГО РЕМНЯ БЕЗОПАСНОСТИ, ДЕМОН-
ТАЖ, Передний ремень безопасности.>

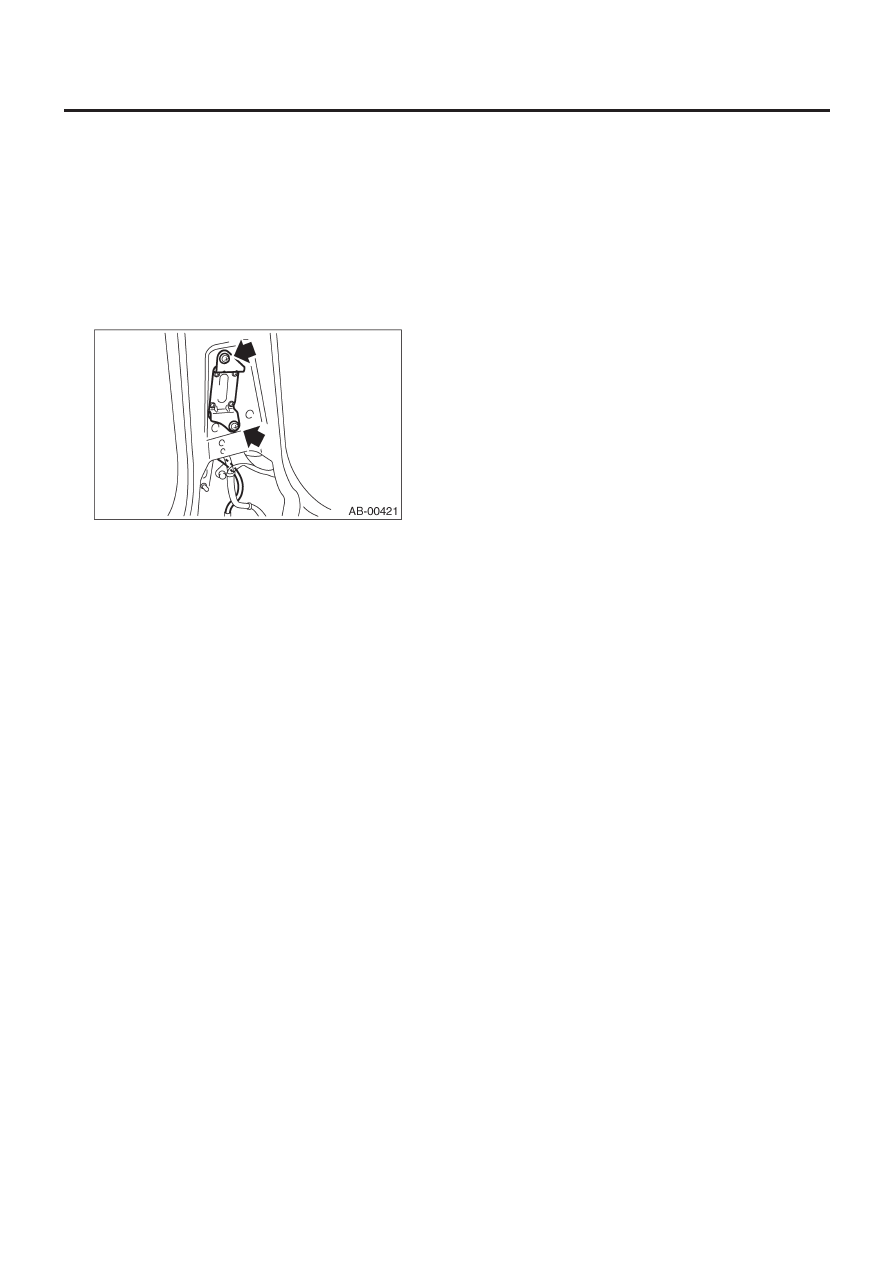

4) Отделите датчик боковой подушки безопасности и отсо-
едините коннектор подушки безопасности.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общее описание" <См. AB-2,
ПОДУШКА БЕЗОПАСНОСТИ SRS, КОМПОНЕНТ, Об-
щее описание.>

C: ОСМОТР

Проверьте следующее и замените поврежденные детали на
новые.
• Коннектор кронштейна датчика боковой подушки безопас-
ности в случае его повреждения.
• Боковую подушку безопасности в случае ее раскрывания.

ПОВОРОТНЫЙ СОЕДИНИТЕЛЬ

AB-18

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

9. Поворотный соединитель

A:  ДЕМОНТАЖ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите модуль подушки безопасности водителя. <См.
AB-12, Модуль подушки безопасности водителя.>
4) Снимите рулевое колесо. <См. PS-23, ДЕМОНТАЖ, Руле-
вое колесо.>
5) Снимите крышку рулевой колонки.

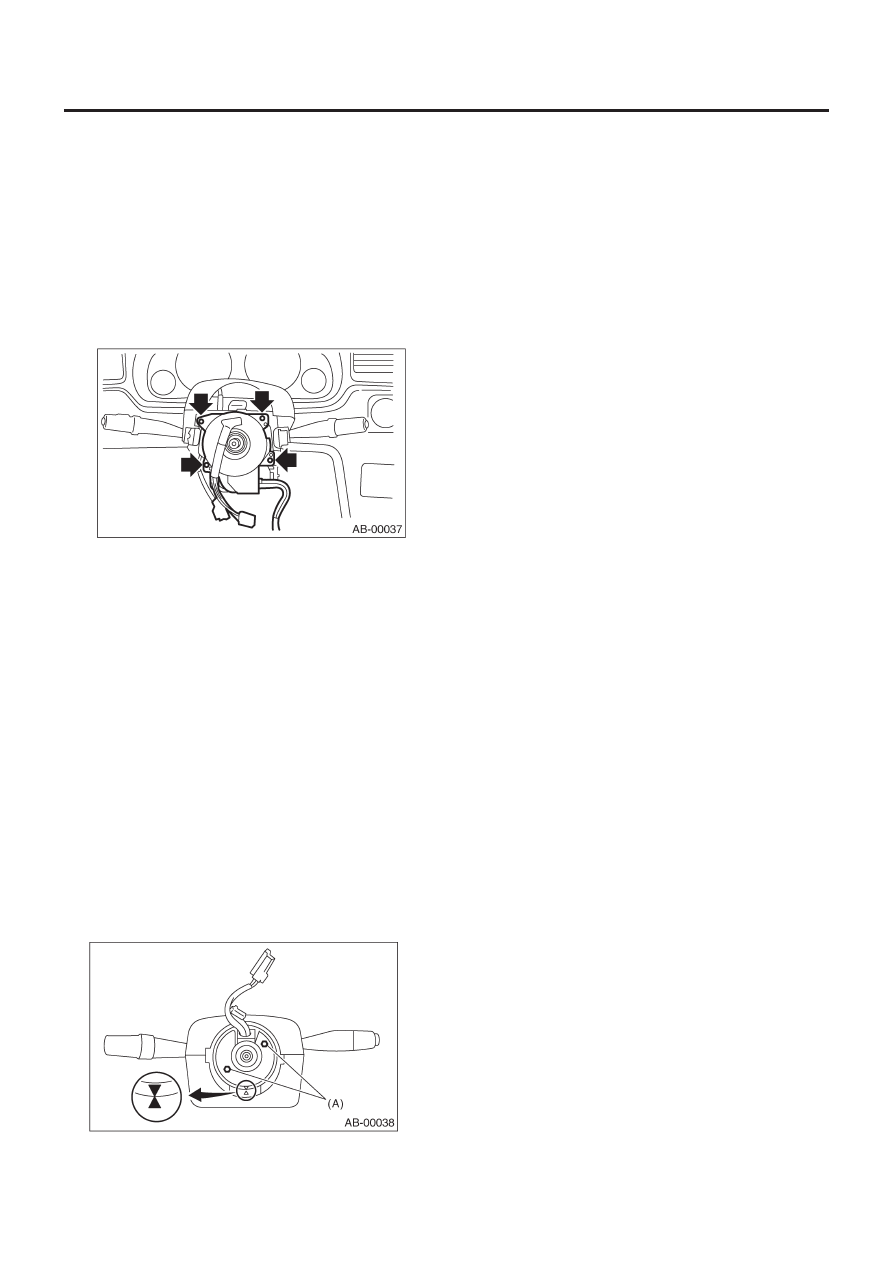

6) Снимите винты, затем снимите поворотный соединитель.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Перед установкой рулевого колеса убедитесь в том, что на-
правление поворотного соединителя отрегулировано с рулем.
<См. AB-18, РЕГУЛИРОВКА, Поворотный соединитель.>

C: ОСМОТР

Проверьте следующее и замените поврежденные детали на
новые.
• Комбинированный переключатель и поворотный соедини-
тель в случае трещин или повреждений.

D: РЕГУЛИРОВКА

1) Убедитесь в том, что передние колеса поставлены точно
прямо.
2) Поверните штифт (A) поворотного соединителя по часовой
стрелке, пока он не остановится.
3) Поверните штифт (A) поворотного соединителя против ча-
совой стрелки примерно на 2.65 оборота, пока не выровня-
ются метки "A".
