ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ДАТЧИКОВ

AC(diag)-31

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

B:  ДАТЧИК ТЕМПЕРАТУРЫ ВНУТРИ МАШИНЫ

СИМПТОМ НЕПОЛАДКИ:

• При установке переключателя AUTO в положение ВКЛ скорость вентилятора наддува, режим выходного и входного отверстий не
изменяются.
• Если светодиод переключателя указывает на то, что датчик работает неправильно, замените модуль управления А/С. Датчик
температуры внутри автомобиля встроен в модуль управления А/С, поэтому его нельзя заменить по отдельности.

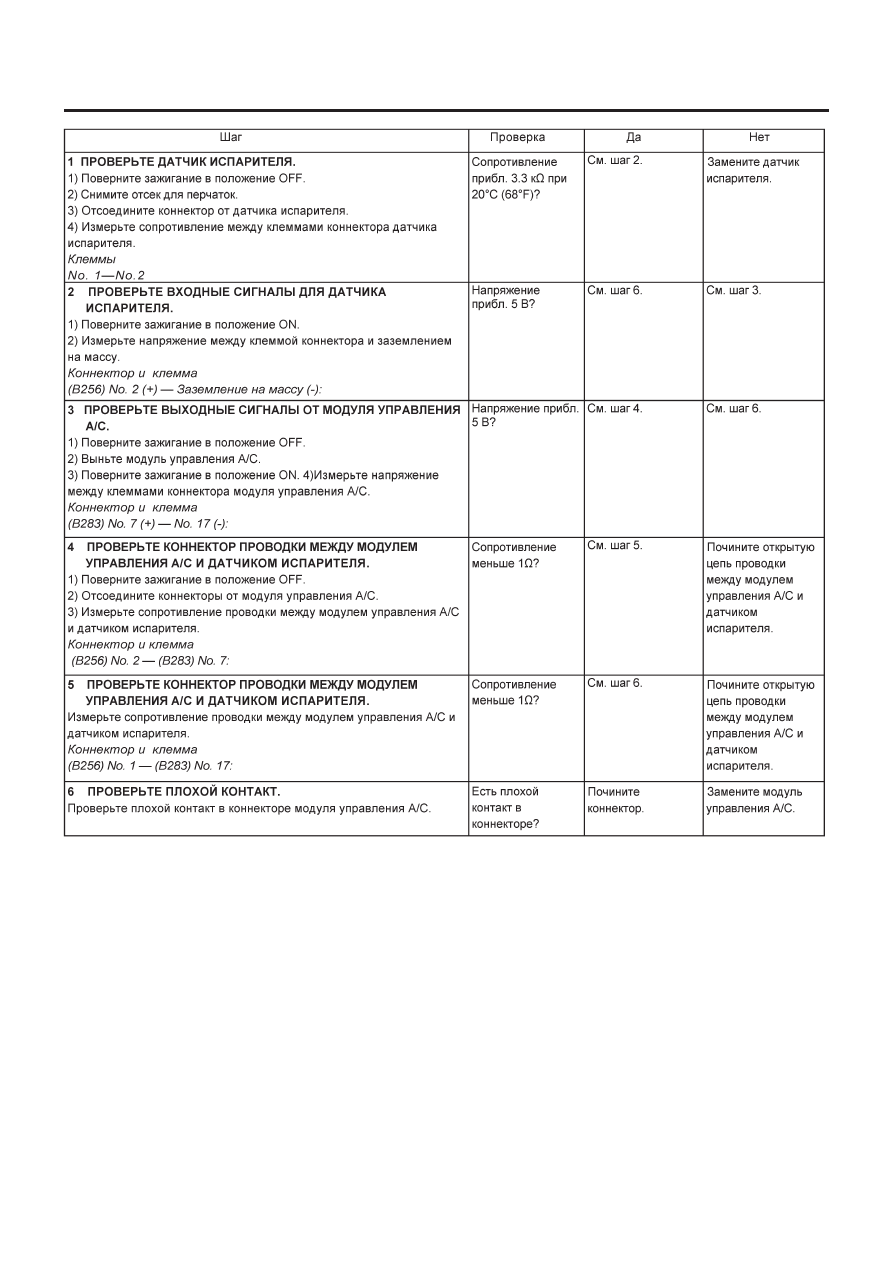

C: ДАТЧИК ИСПАРИТЕЛЯ

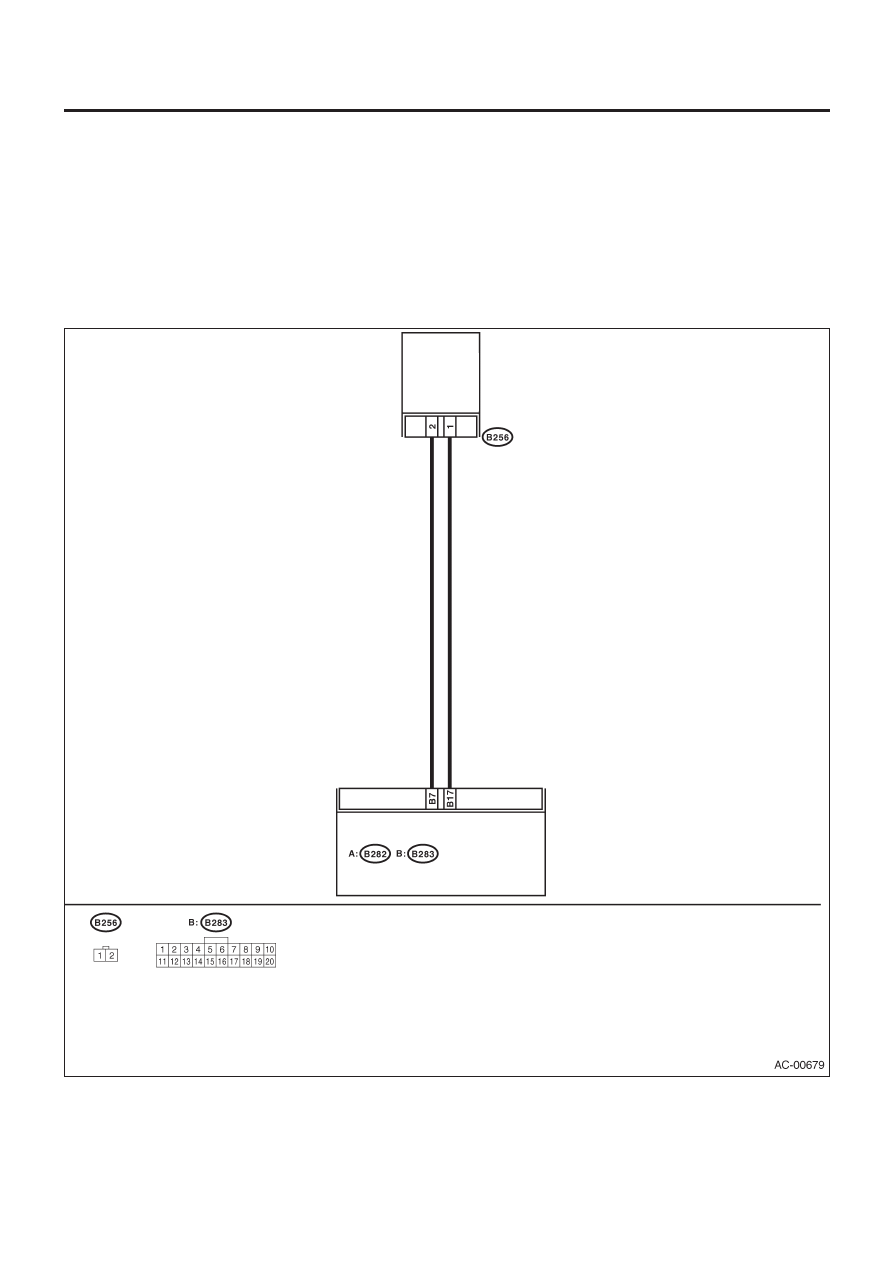

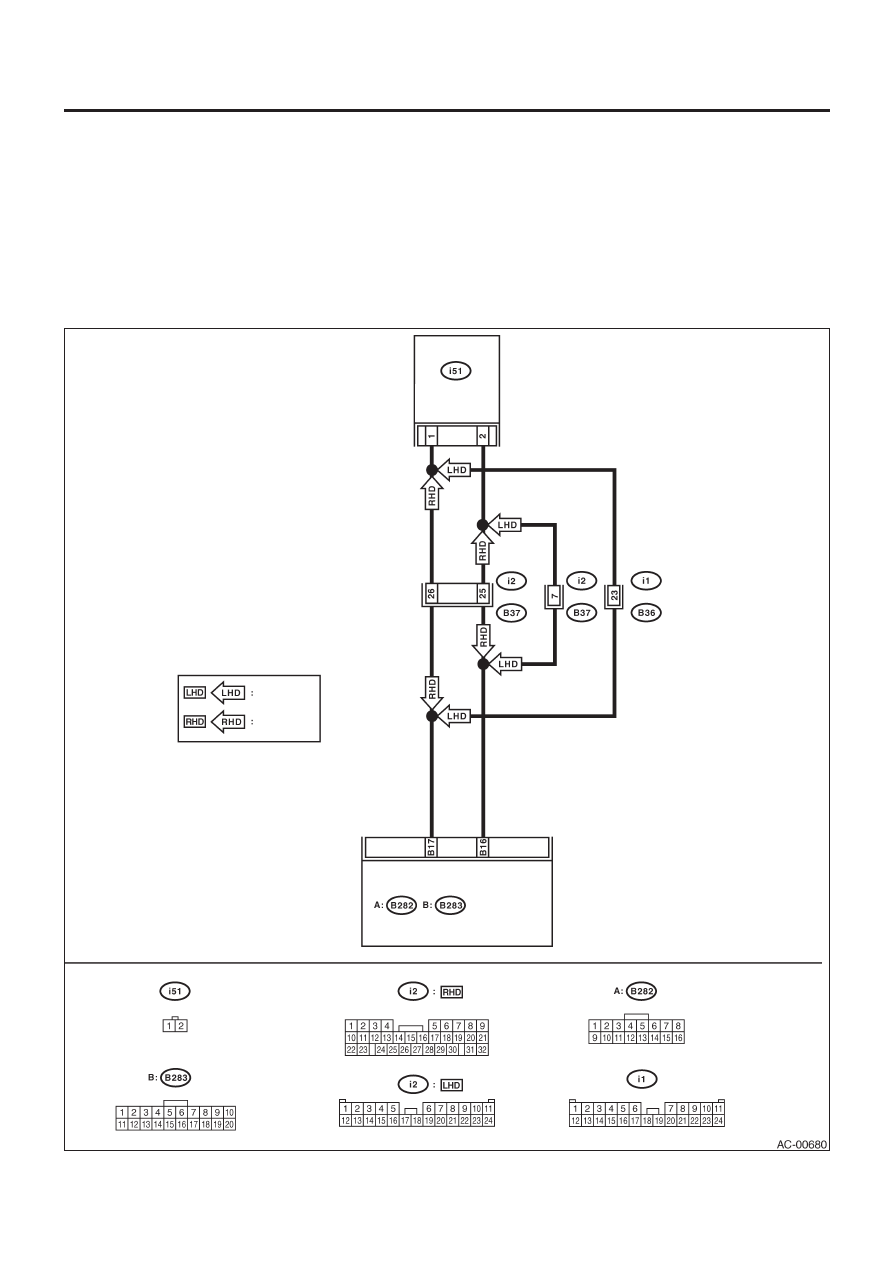

ДИАГРАММА ПРОВОДКИ:

Модуль
управления
автоматическим
А/С

Термоперек-

лючатель

испарения

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ДАТЧИКОВ

AC(diag)-32

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ДАТЧИКОВ

AC(diag)-33

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

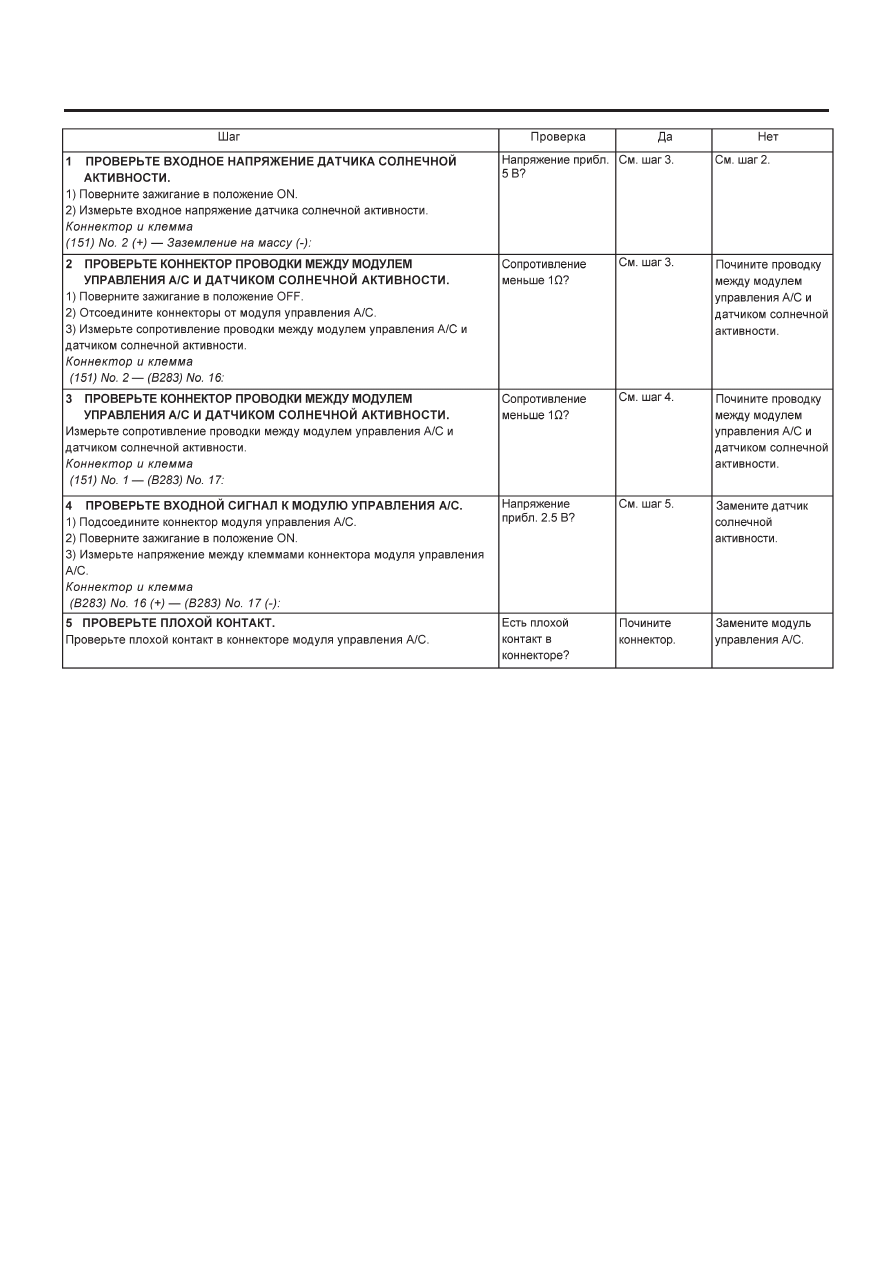

D: ДАТЧИК СОЛНЕЧНОЙ АКТИВНОСТИ

СИМПТОМ НЕПОЛАДКИ:
• Если датчик указывает на максимальную интенсивность солнечного света, то управление системой А/С осуществляется в режи-
ме ХОЛОД.
• Если датчик указывает на минимальную интенсивность солнечного света, то управление системой А/С осуществляется в режи-
ме ТЕПЛО.

ПРИМЕЧАНИЕ:
При проверке датчика солнечной активности в помещении или в тени на улице, цепь может быть открытой. Датчик солнечной ин-
тенсивности надо проверять там, где солнце падает прямо на машину.

ДИАГРАММА ПРОВОДКИ:

Модуль
управления
автоматиче-
ским А/С

Датчик

солнечной

активности

Модель
LHD

Модель
RHD

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ДАТЧИКОВ

AC(diag)-34

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)
