СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ

AC(diag)-7

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

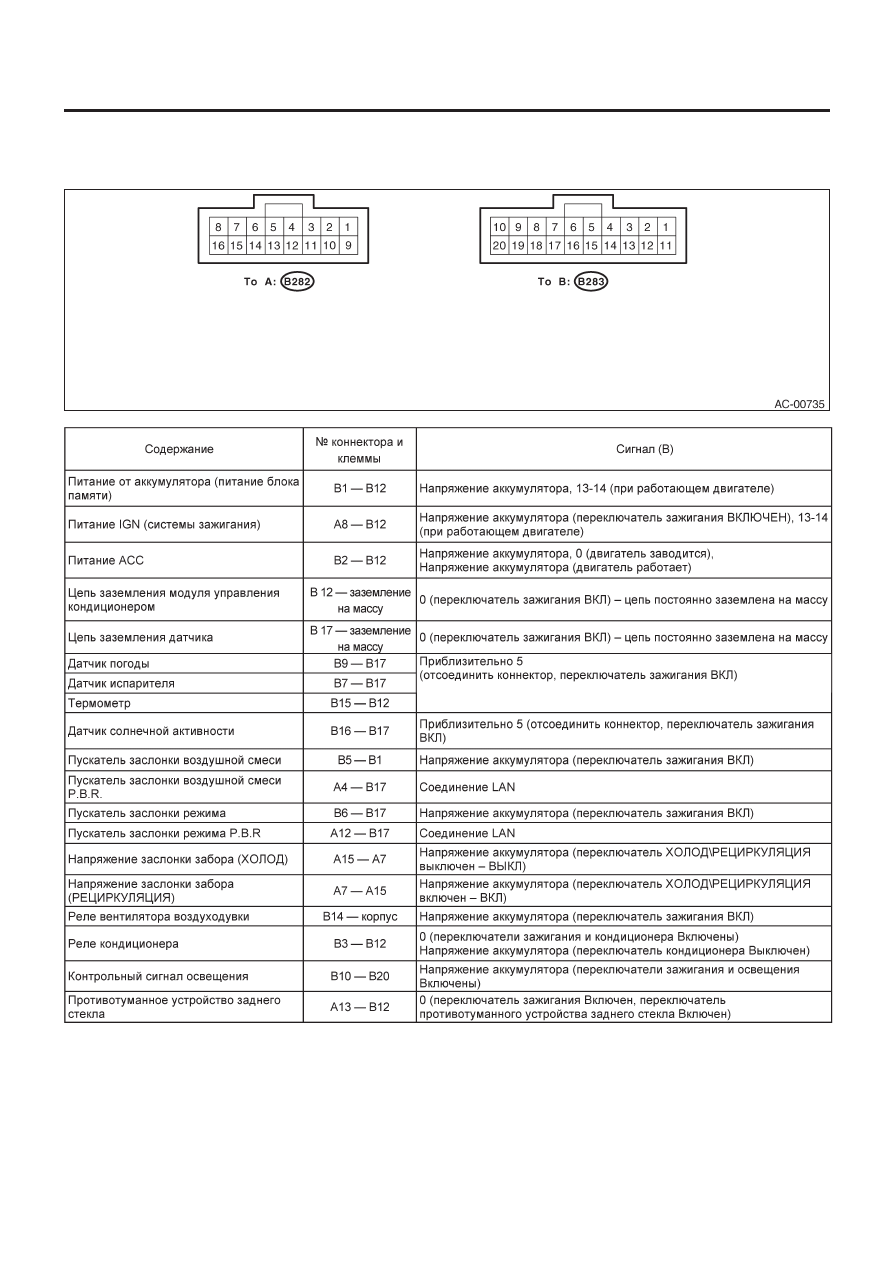

4. Сигнал I/O модуля управления кондиционером

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ

AC(diag)-8

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

B: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

<См. WI-53, МОДЕЛЬ LHD С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ, ДИАГРАММА ПРОВОДКИ, Система кондиционера воздуха

2. МОДЕЛЬ RHD С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

<См. Wl-59, МОДЕЛЬ RHD С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ, ДИАГРАММА ПРОВОДКИ, Система кондиционера воздуха.>

ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА ДЛЯ САМОДИАГНОСТИКИ

AC(diag)-9

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

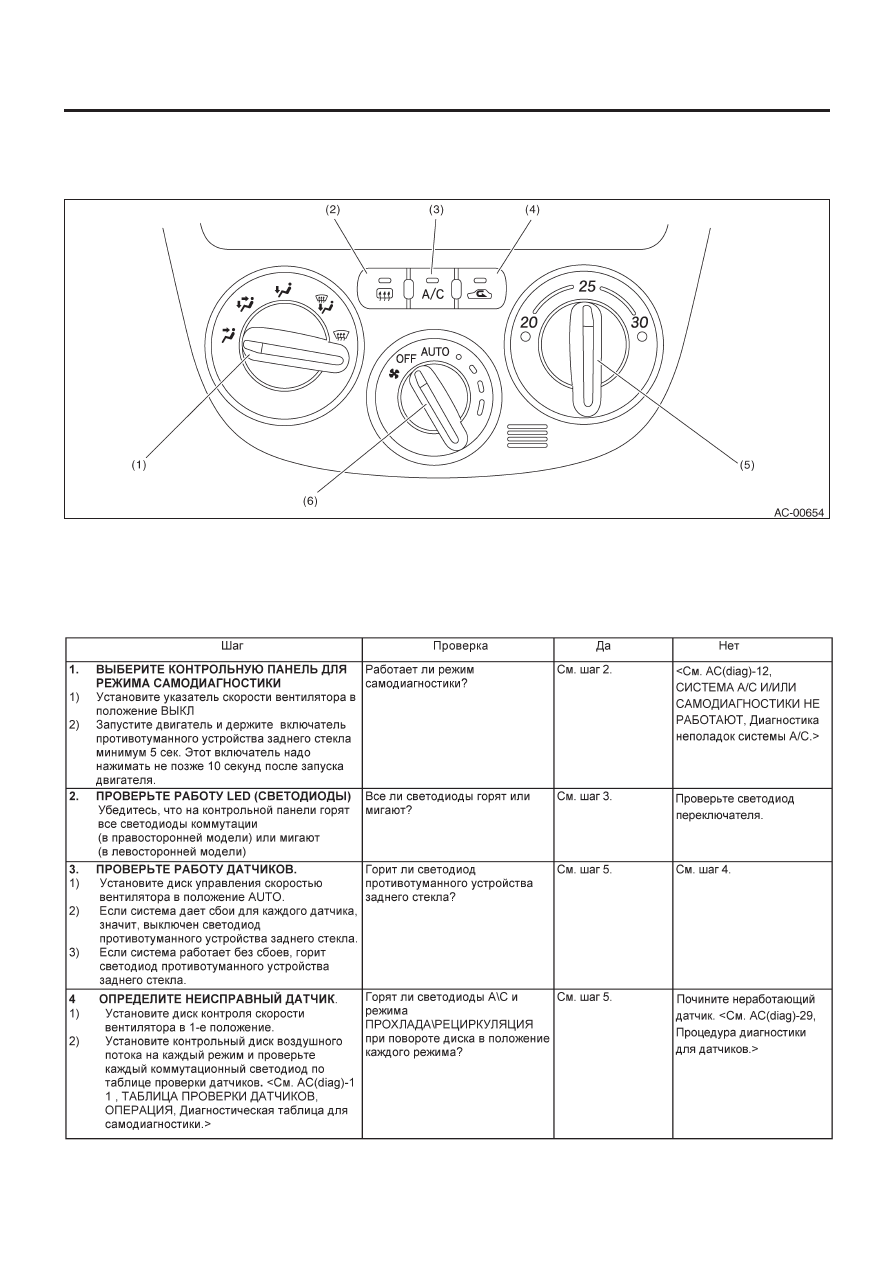

5. Диагностическая таблица для самодиагностики

A: ОПЕРАЦИЯ

(1)  Контрольный указатель воздушного потока
(2)  Переключатель противотуманного устройства заднего стекла
(3) Переключатель

A/C

(4) Переключатель

ПРОХЛАДА/РЕЦИРКУЛЯЦИЯ

(6)  Контрольный указатель температуры
(7)  Контрольный указатель скорости вентилятора

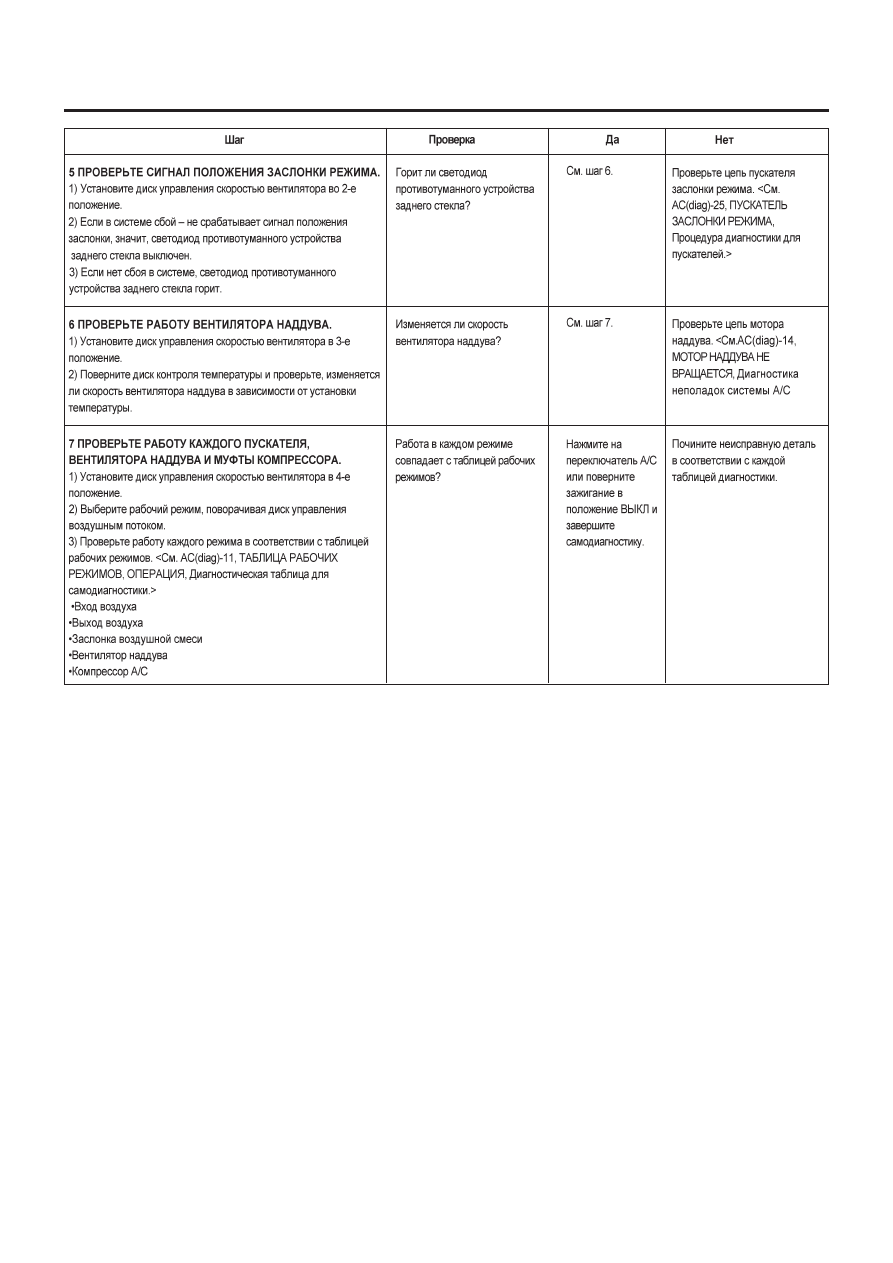

ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА ДЛЯ САМОДИАГНОСТИКИ

AC(diag)-10

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)
