Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 12





ВЕНТИЛЯЦИОННЫЙ ВОЗДУХОВОД ОБОГРЕВАТЕЛЯ

AC-43

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

23. Вентиляционный воздуховод

обогревателя

A:  ДЕМОНТАЖ

1) Снимите панель инструментов. <См. EI-43, ДЕМОНТАЖ,
Устройство панели инструментов.>

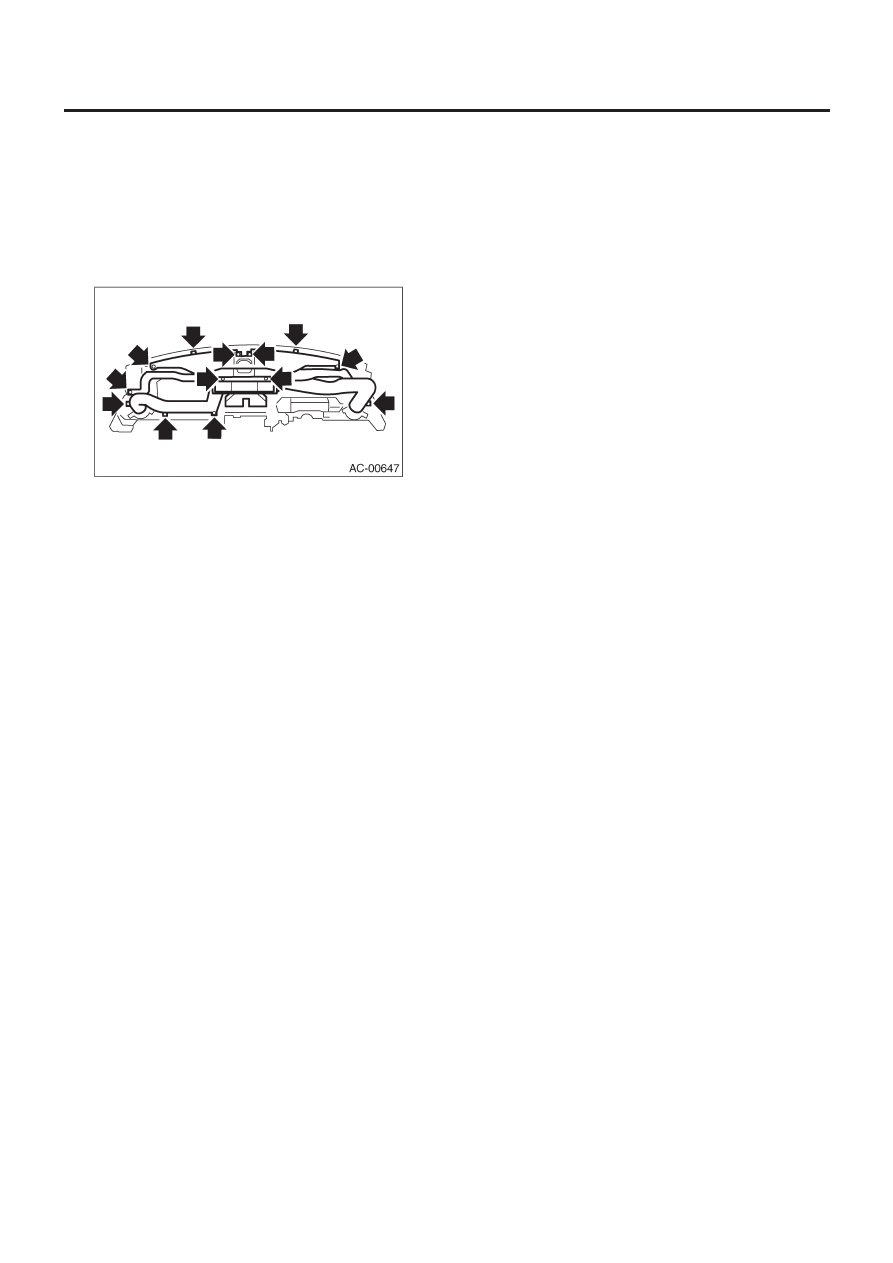

2) Снимите винты.
3) Снимите вентиляционный воздуховод обогревателя.

B:  УСТАНОВКА

Установите в обратном порядке.

ОБЩАЯ ТАБЛИЦА ДИАГНОСТИКИ

AC-44

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

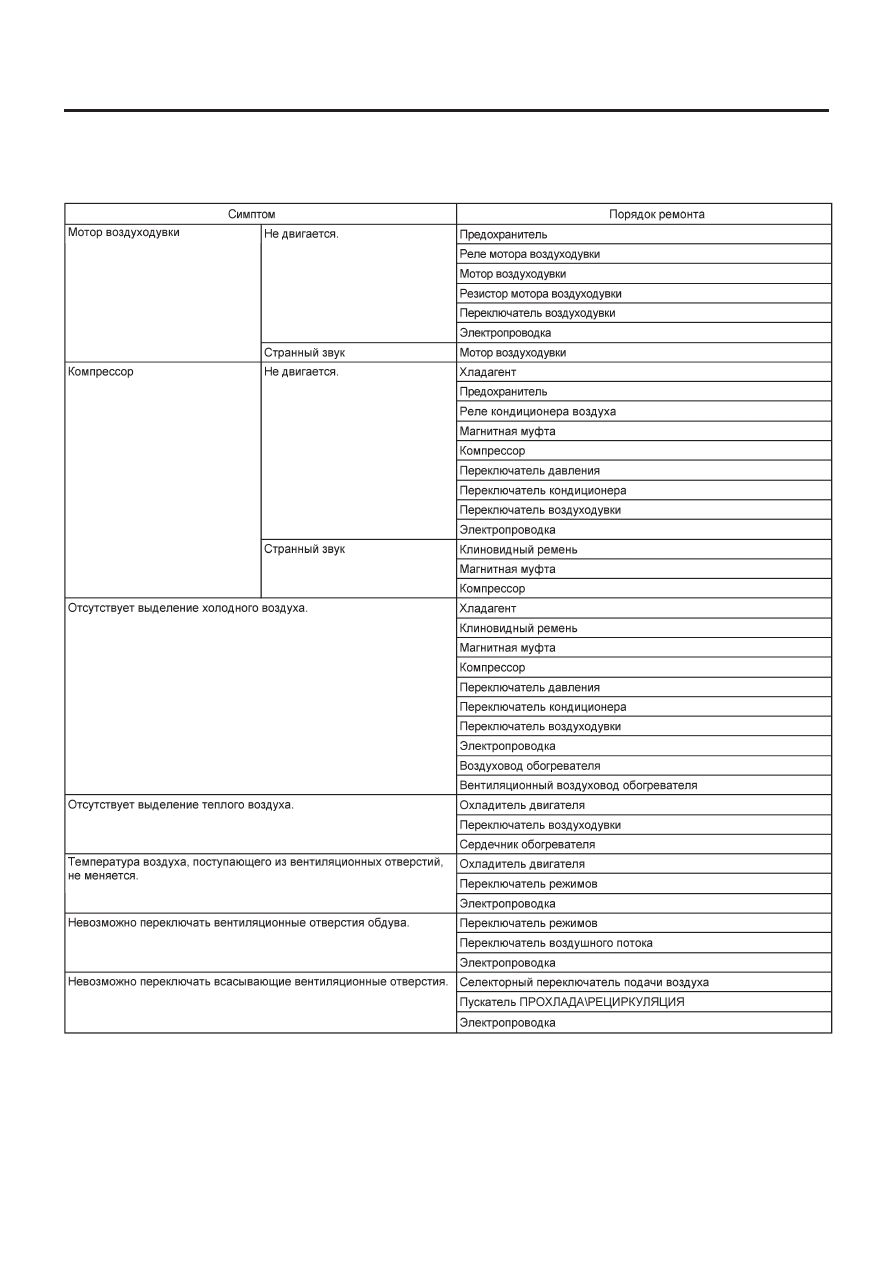

24. Общая таблица диагностики

A:  ОСМОТР

1.  Общая процедура диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3.  Местонахождение электрических компонентов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

4.  Сигнал I/O модуля управления кондиционером воздуха . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

5.  Таблица диагностики для самодиагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

6.  Диагностика неполадок  в системе А/С  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

7.  Процедура диагностики пускателей  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

8.  Процедура диагностики для датчиков . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

9.  Диагностика с симптомами  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ
КОНДИЦИОНЕР ВОЗДУХА)
(ДИАГНОСТИКА)

AC(diag)

Стр.

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

AC(diag)-2

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

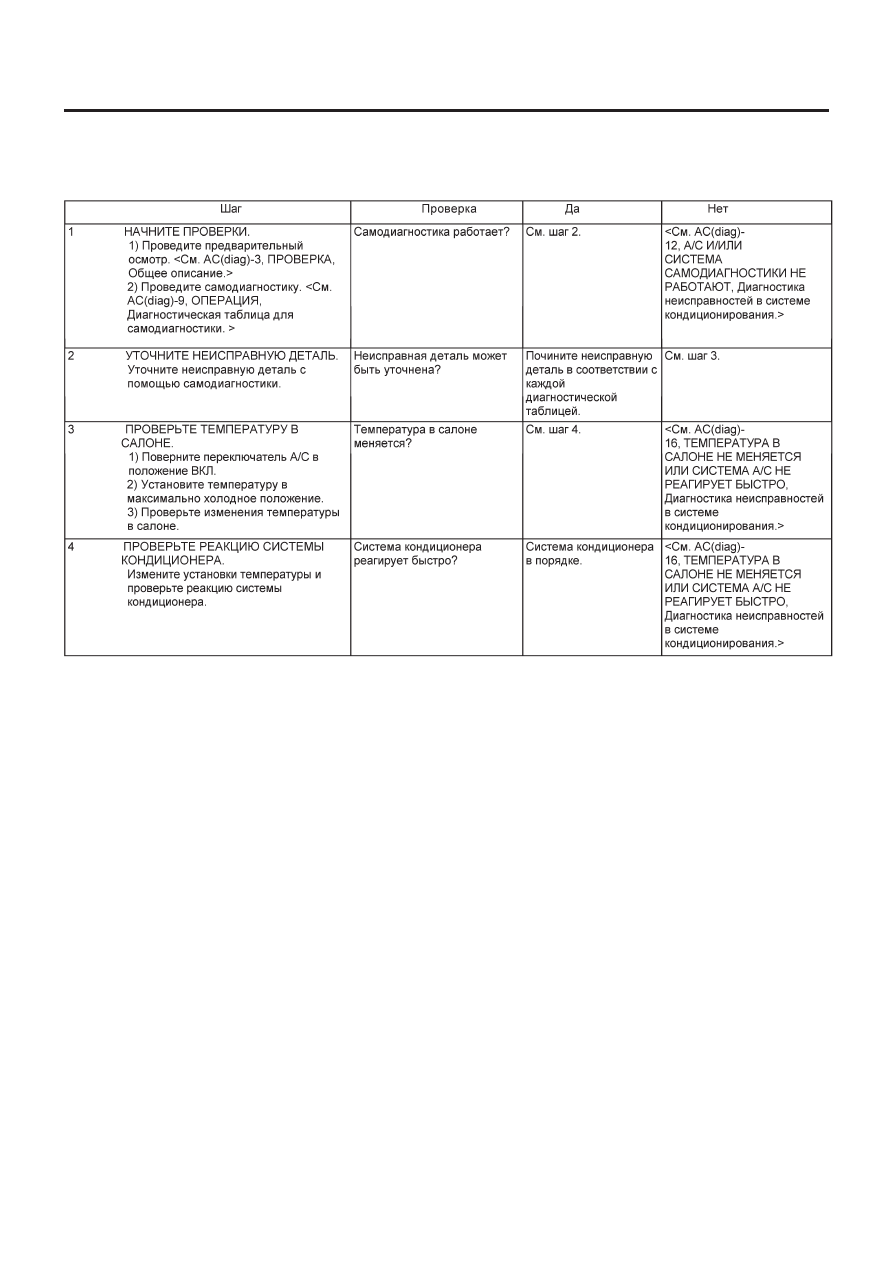

1. Общая процедура диагностики

A: ПРОЦЕДУРА
