ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

AC(diag)-15

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

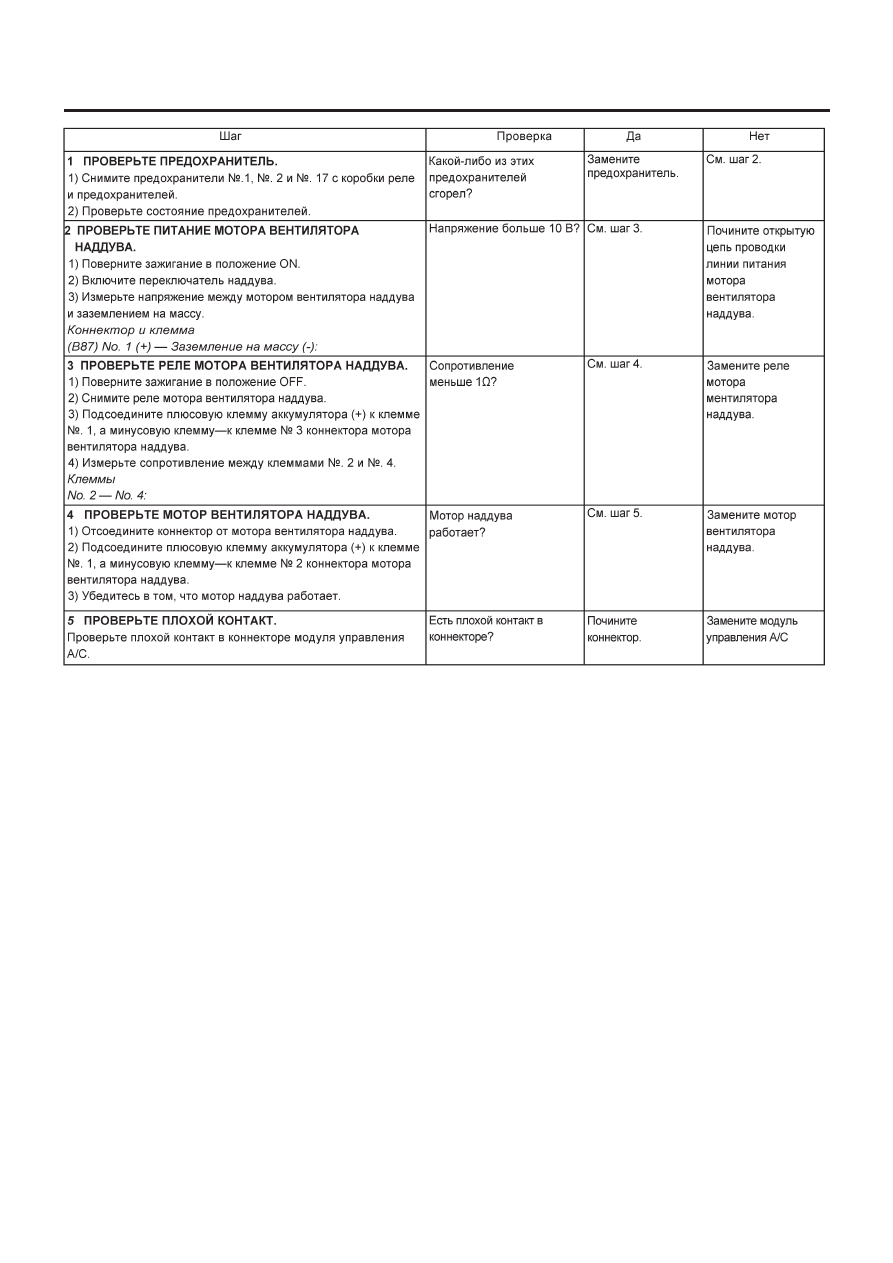

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

AC(diag)-16

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

C: ТЕМПЕРАТУРА В САЛОНЕ НЕМЕНЯЕТСЯ ИЛИ СИСТЕМА A/C ДЕЙСТВУЕТ МЕДЛЕННО

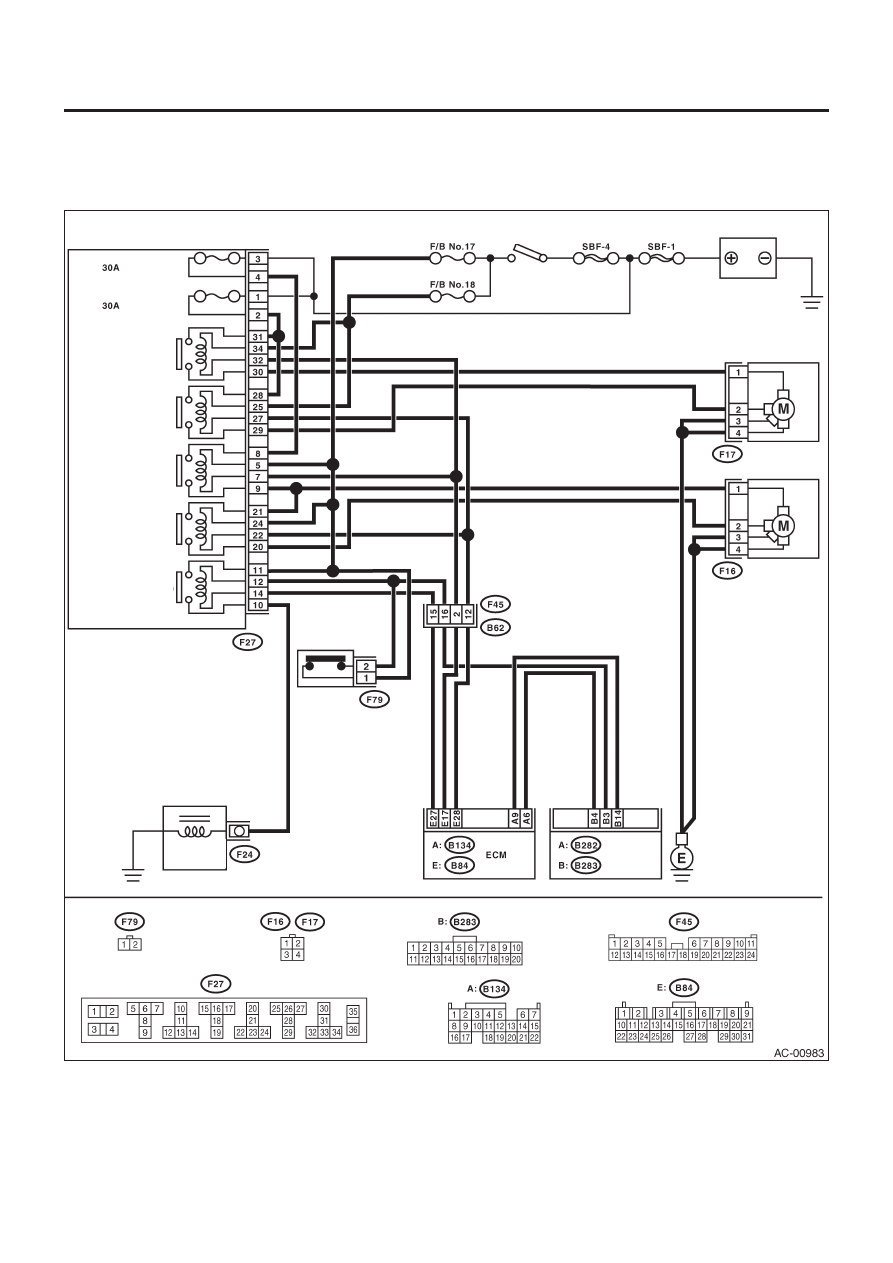

ДИАГРАММА ПРОВОДКИ:

• ДЛЯ МОДЕЛИ LHD DOHC ТУРБО

Переключатель
зажигания

Держатель реле кондиционирования воздуха

Аккумулятор

Реле главного
вентилятора-1

Реле главного
вентилятора-2

Реле
вспомогательного
вентилятора-1

Реле
вспомогательного
вентилятора-2

Реле
кондиционирова-
ния воздуха

Мотор главного
вентилятора

Мотор вспо-
могательного
вентилятора

Переключатель
давления

Компрессор

Магнитная

муфта

Модуль уп-

равления

автомати-

ческим А/С

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

AC(diag)-17

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

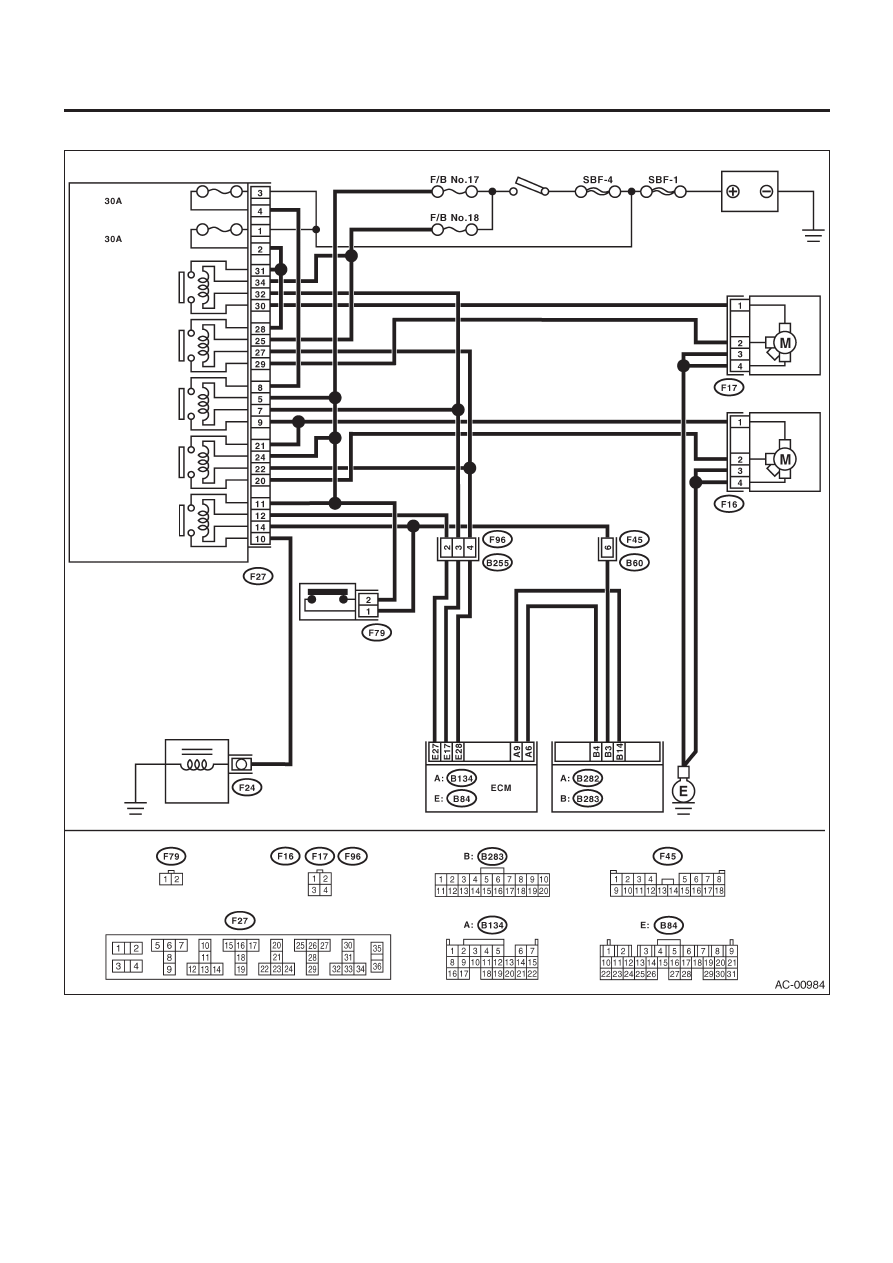

• ДЛЯ МОДЕЛИ RHD DOHC ТУРБО

Переключатель зажигания

Держатель реле кондиционирования воздуха

Аккумулятор

Реле главного
вентилятора-1

Реле главного
вентилятора-2

Реле
вспомогательного
вентилятора-1

Реле
вспомогательного
вентилятора-2

Реле
кондиционирова-
ния воздуха

Мотор главного
вентилятора

Мотор вспо-
могательного
вентилятора

Переключатель
давления

Компрессор

Магнитная

муфта

Модуль уп-
равления
автомати-
ческим А/С

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

AC(diag)-18

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

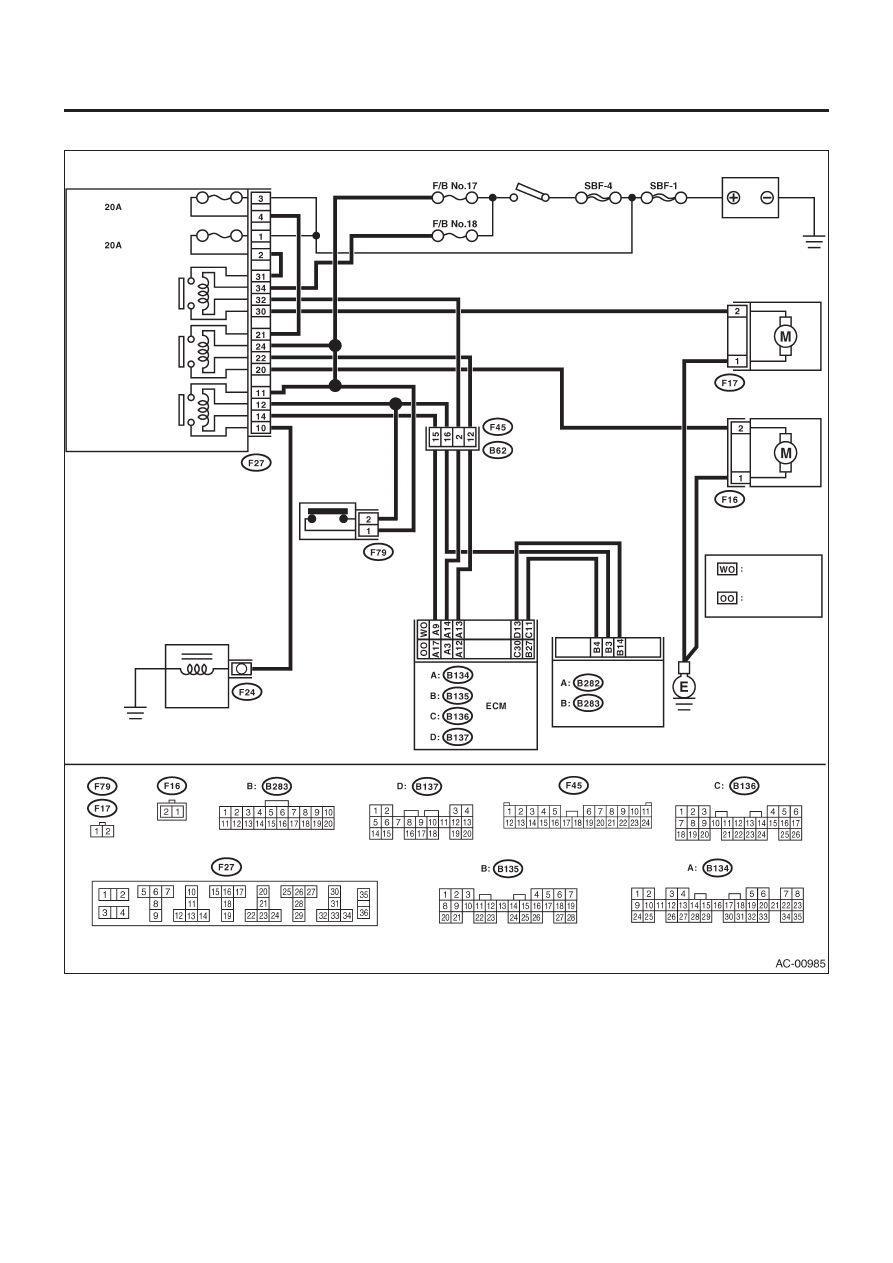

• ДЛЯ МОДЕЛИ LHD SOHC

Переключатель
зажигания

Держатель реле кондиционирования воздуха

Аккумулятор

Реле главного
вентилятора

Реле
вспомогательного
вентилятора

Реле
кондиционирова-
ния воздуха

Мотор главного
вентилятора

Мотор вспо-
могательного
вентилятора

Переключатель
давления

Компрессор

Магнит-

ная муфта

Модуль уп-
равления
автомати-
ческим А/С

Модель с OBD

Модель без
OBD
