Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 17





ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

AC(diag)-19

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

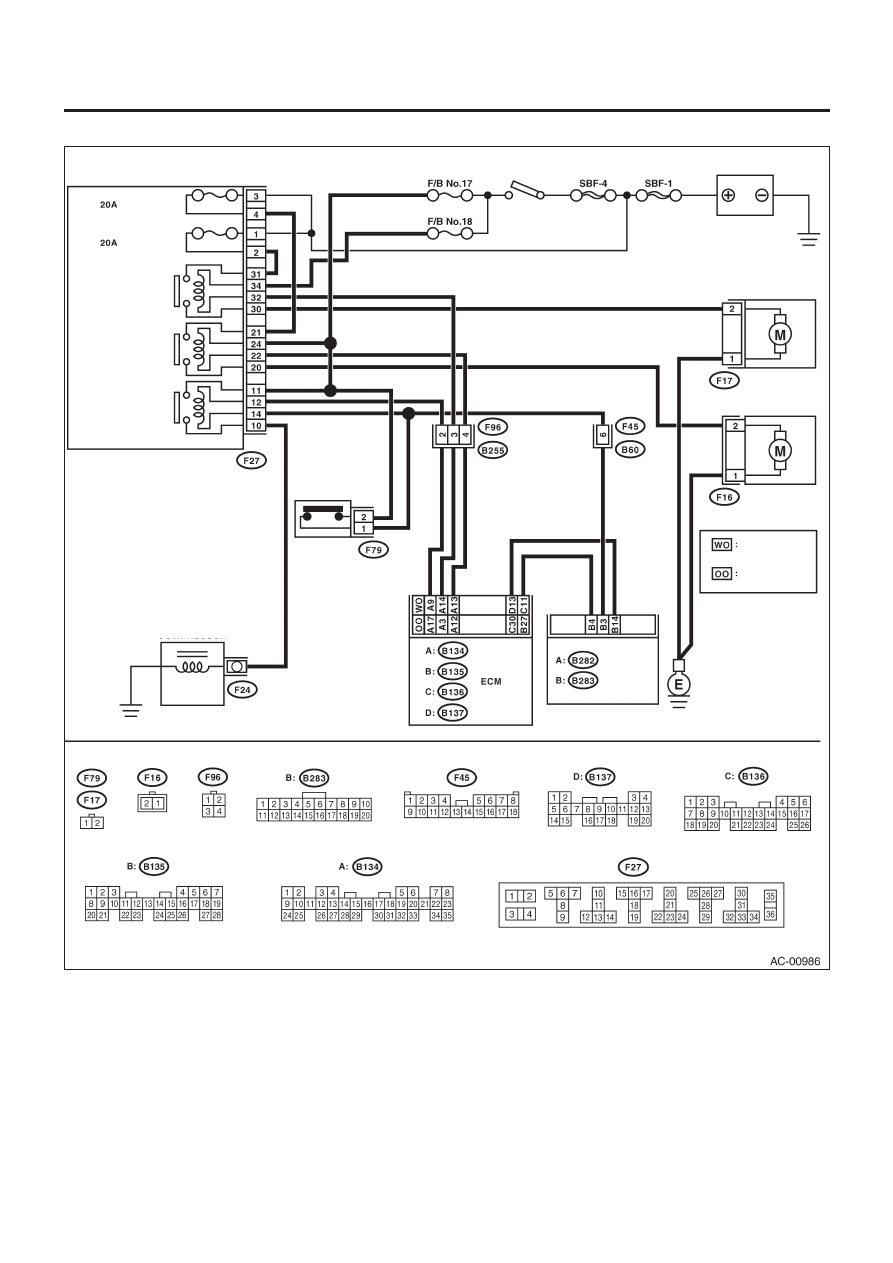

• ДЛЯ МОДЕЛИ RHD SOHC

Переключатель
зажигания

Держатель реле кондиционирования воздуха

Аккумулятор

Реле главного
вентилятора

Реле
вспомогательного
вентилятора

Реле
кондиционирова-
ния воздуха

Мотор главного
вентилятора

Мотор вспо-
могательного
вентилятора

Переключатель
давления

Компрессор

Магнит-

ная муфта

Модуль уп-
равления
автомати-
ческим А/С

Модель с OBD

Модель без
OBD

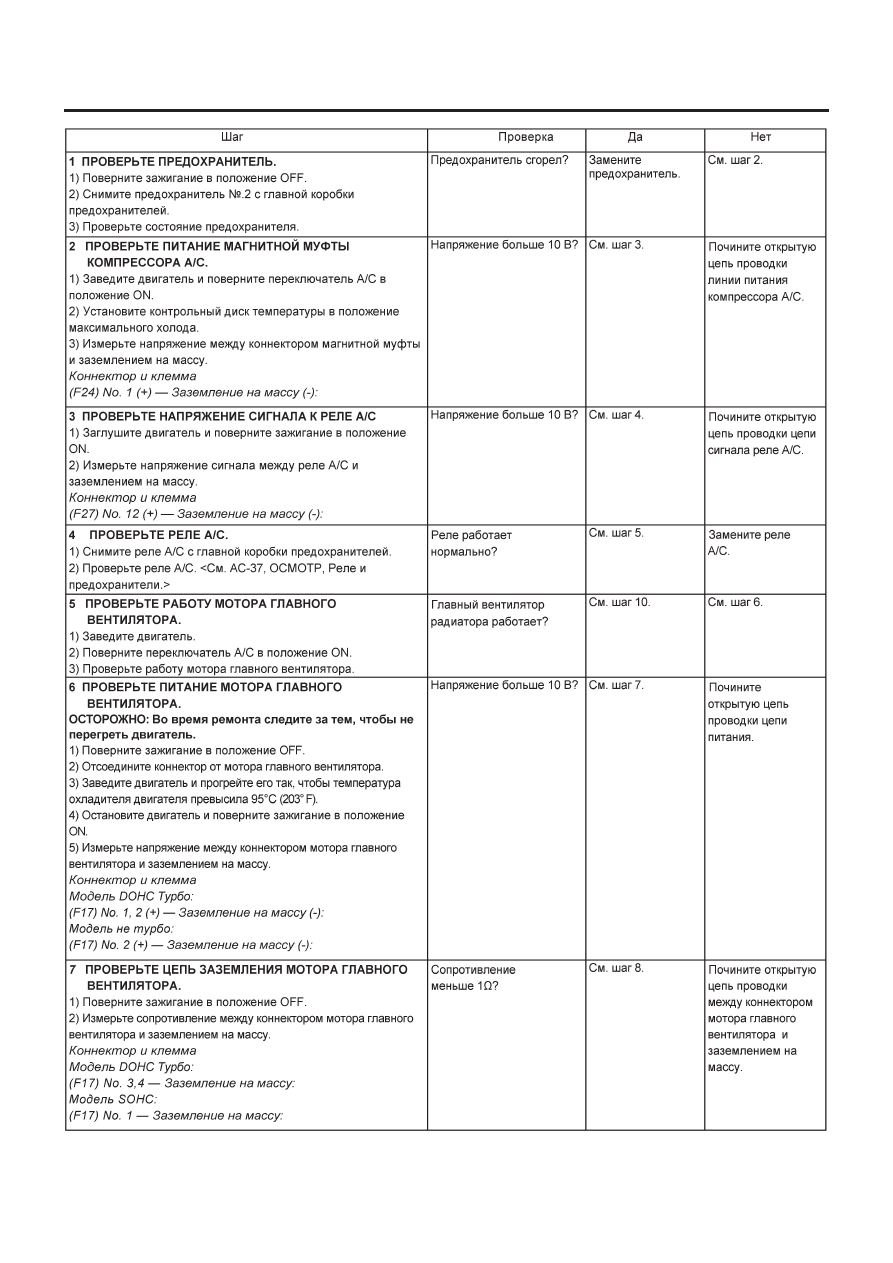

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

AC(diag)-20

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

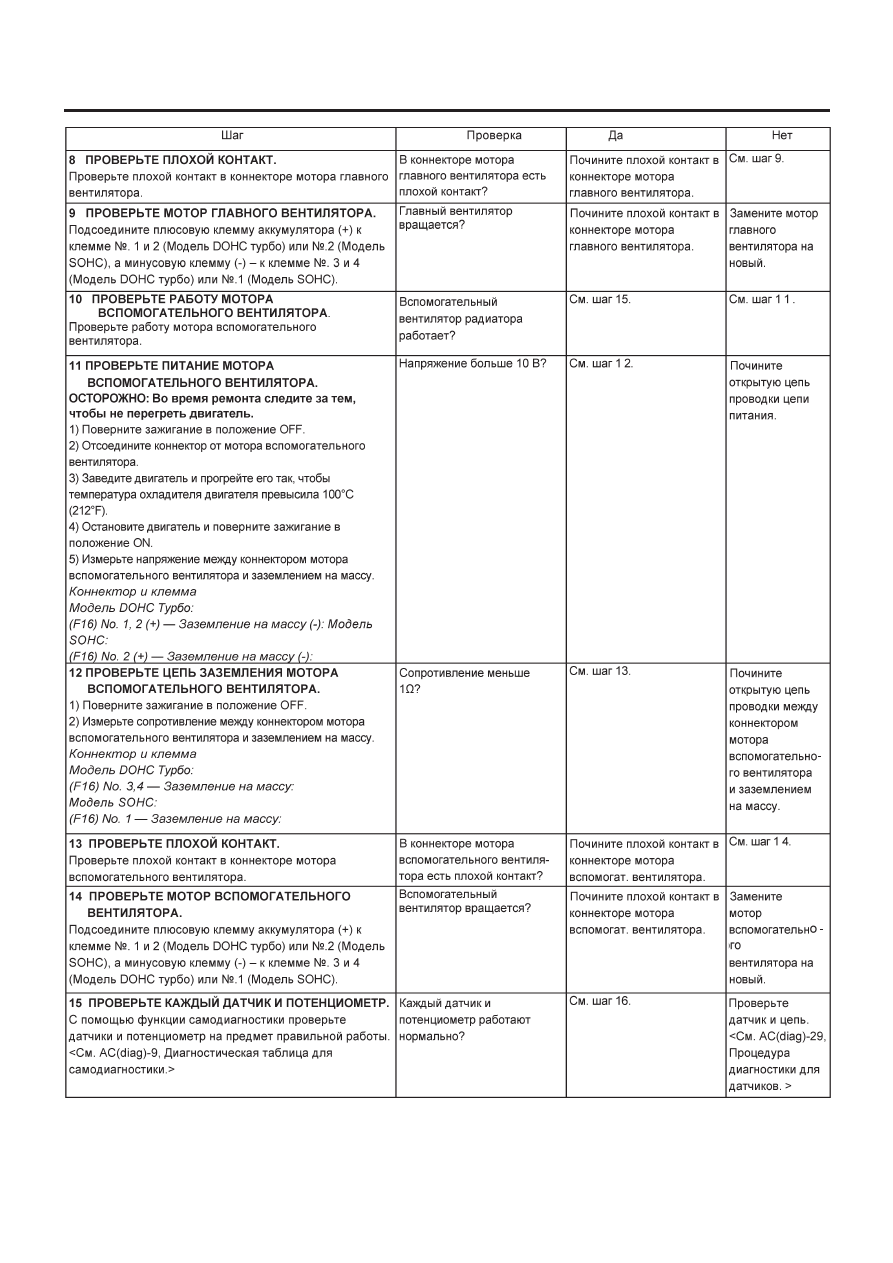

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

AC(diag)-21

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

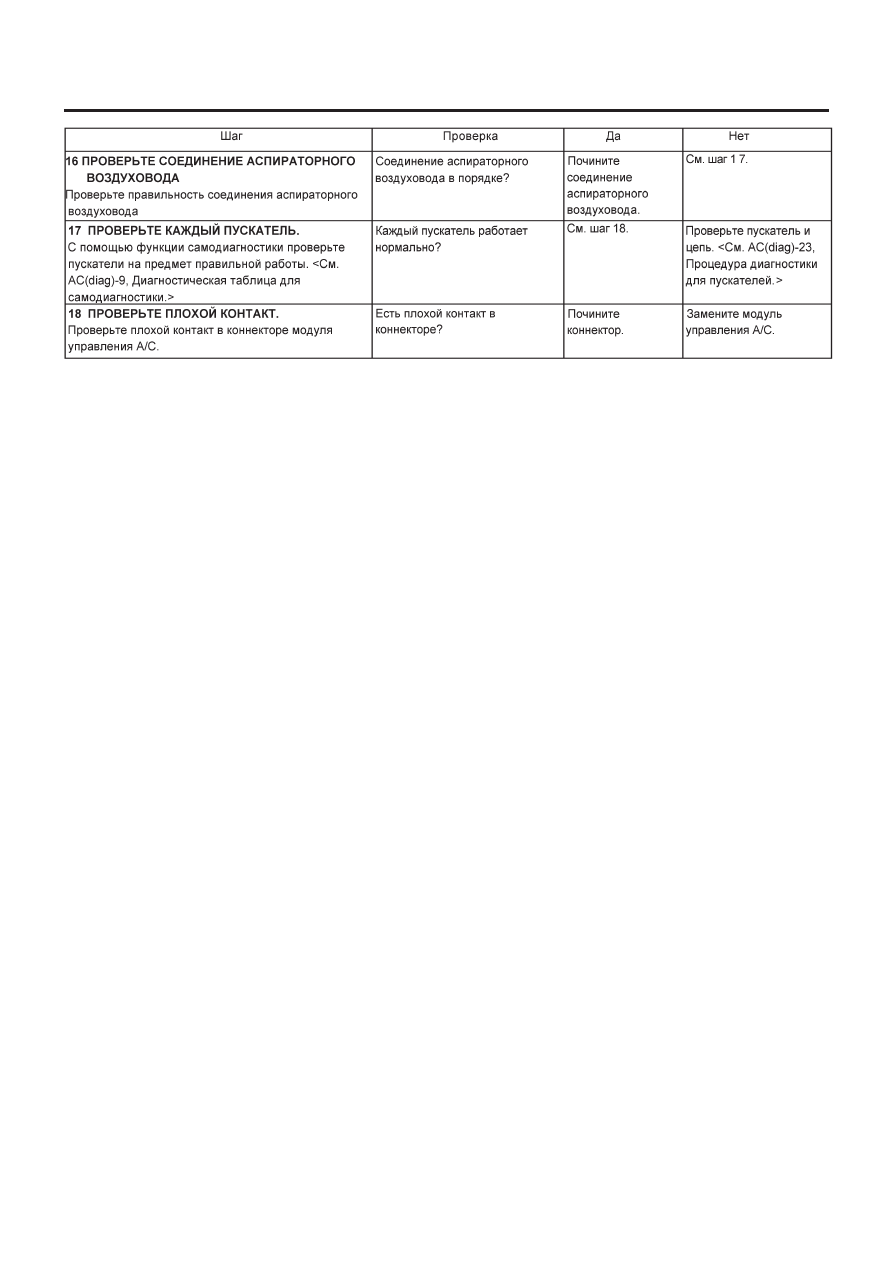

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

AC(diag)-22

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)
