Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 18





ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

AC(diag)-23

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

7. Процедура диагностики для пускателей

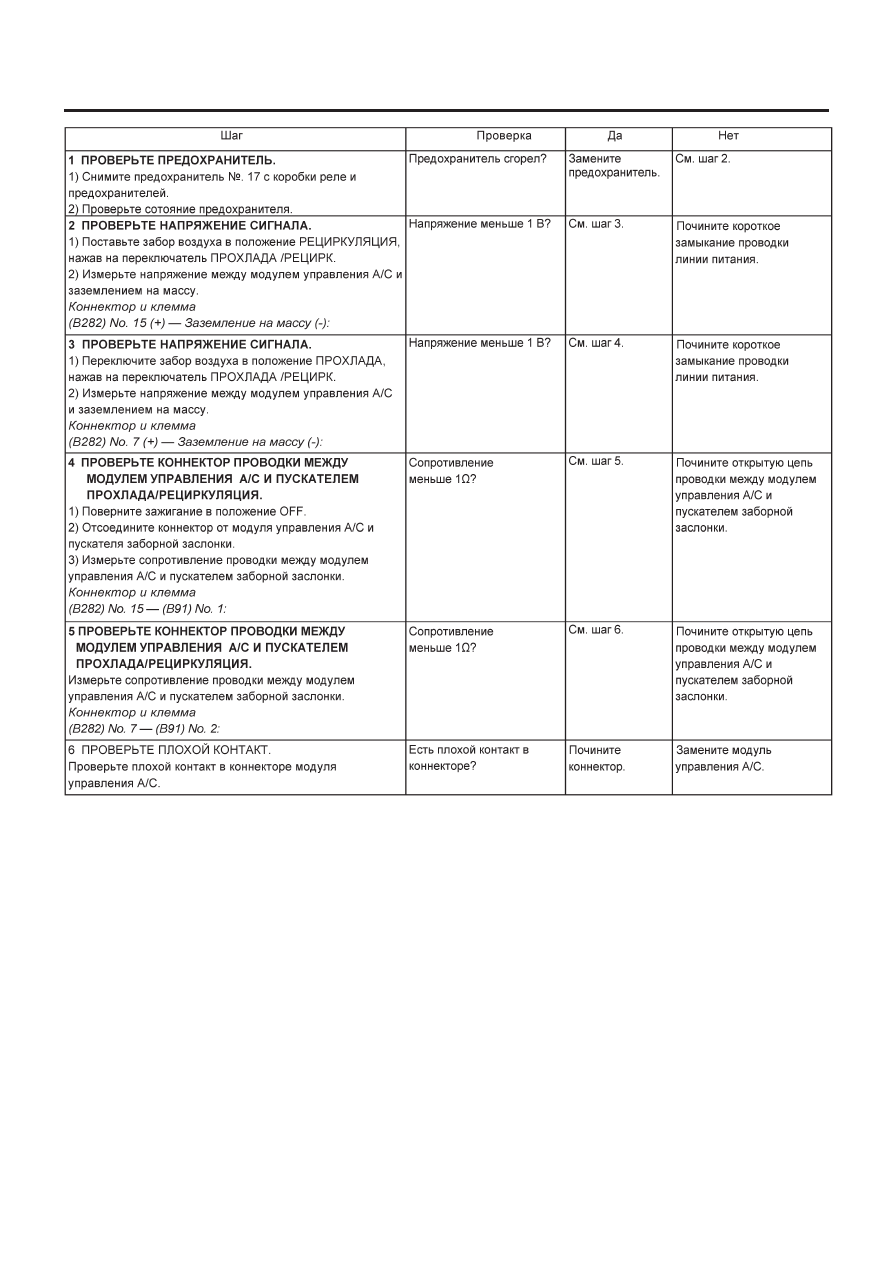

A:  ПУСКАТЕЛЬ ЗАБОРНОЙ ЗАСЛОНКИ

СИМПТОМ НЕПОЛАДКИ:
Не происходит изменения режима ПРОХЛАДА/РЕЦИРКУЛЯЦИЯ.

ДИАГРАММА ПРОВОДКИ:

Модуль
управления
автоматическим
А/С

Пускатель заборной заслонки

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

AC(diag)-24

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

AC(diag)-25

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

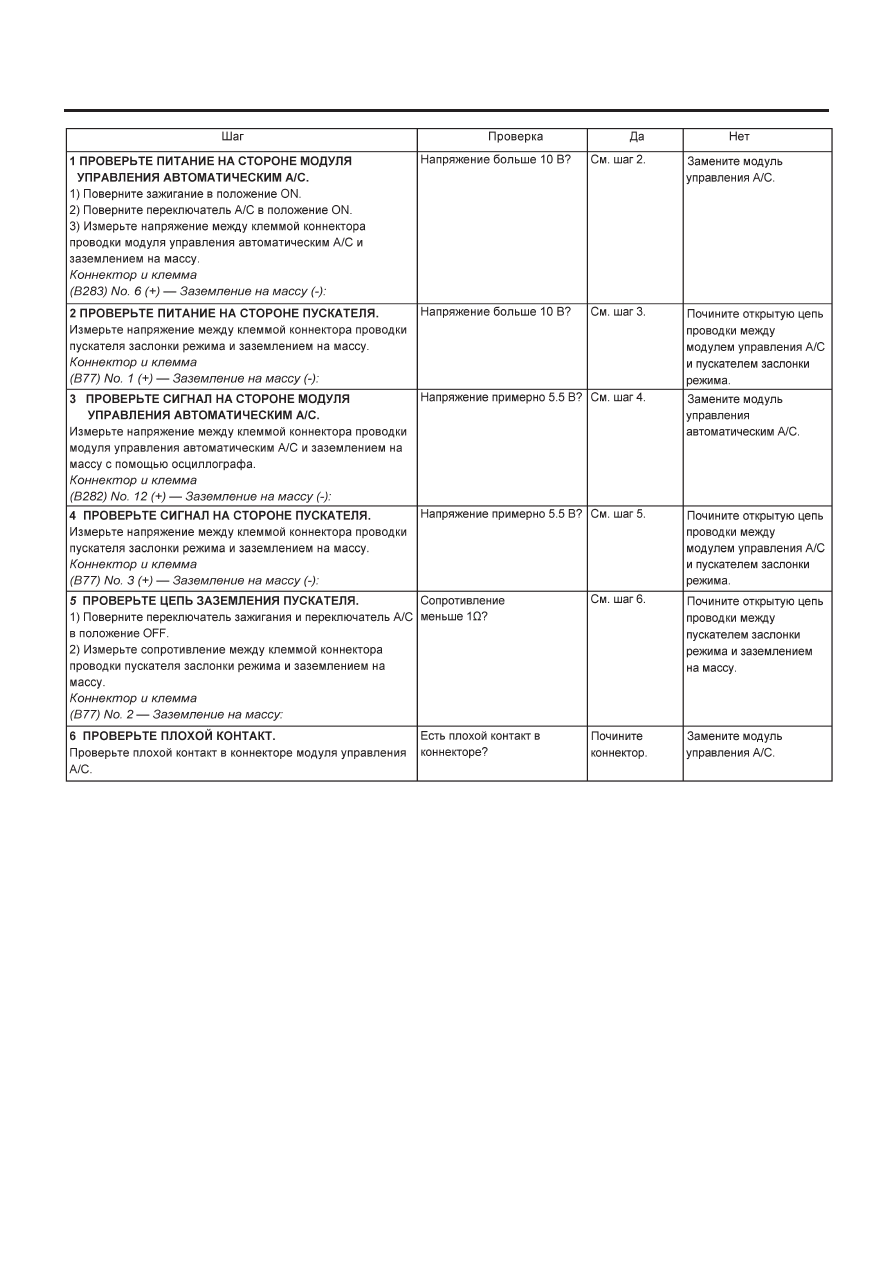

B:  ПУСКАТЕЛЬ ЗАСЛОНКИ РЕЖИМА

СИМПТОМ НЕПОЛАДКИ:
Выход воздушного потока не изменяется.

ДИАГРАММА ПРОВОДКИ:

Модуль
управления
автоматическим
А/С

Пускатель заслонки режима

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

AC(diag)-26

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)
