ДИАГНОСТИКА С СИМПТОМАМИ

AC(diag)-35

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

9. Диагностика с симптомами

A: ОБЩАЯ ТАБЛИЦА ДИАГНОСТИКИ

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Коннектор подушек безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3.  Места проверки после столкновения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4.  Модуль подушки безопасности водителя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

5.  Модуль подушки безопасности пассажира  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

6.  Модуль боковой подушки безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

7.  Модуль управления подушками безопасности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

8.  Датчик боковой подушки безопасности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

9.  Поворотный соединитель  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

10.  Передний вспомогательный датчик . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

11.  Демонтаж модуля подушек безопасности (раскрытие в автомобиле)  . . . . . . . . . . . . . . . . . . . . .20

12.  Демонтаж модуля подушек безопасности (раскрытие после снятия с автомобиля)  . . . . . . . . . .24

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

AB

Стр.

ОБЩЕЕ ОПИСАНИЕ

AB-2

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

1. Общее описание

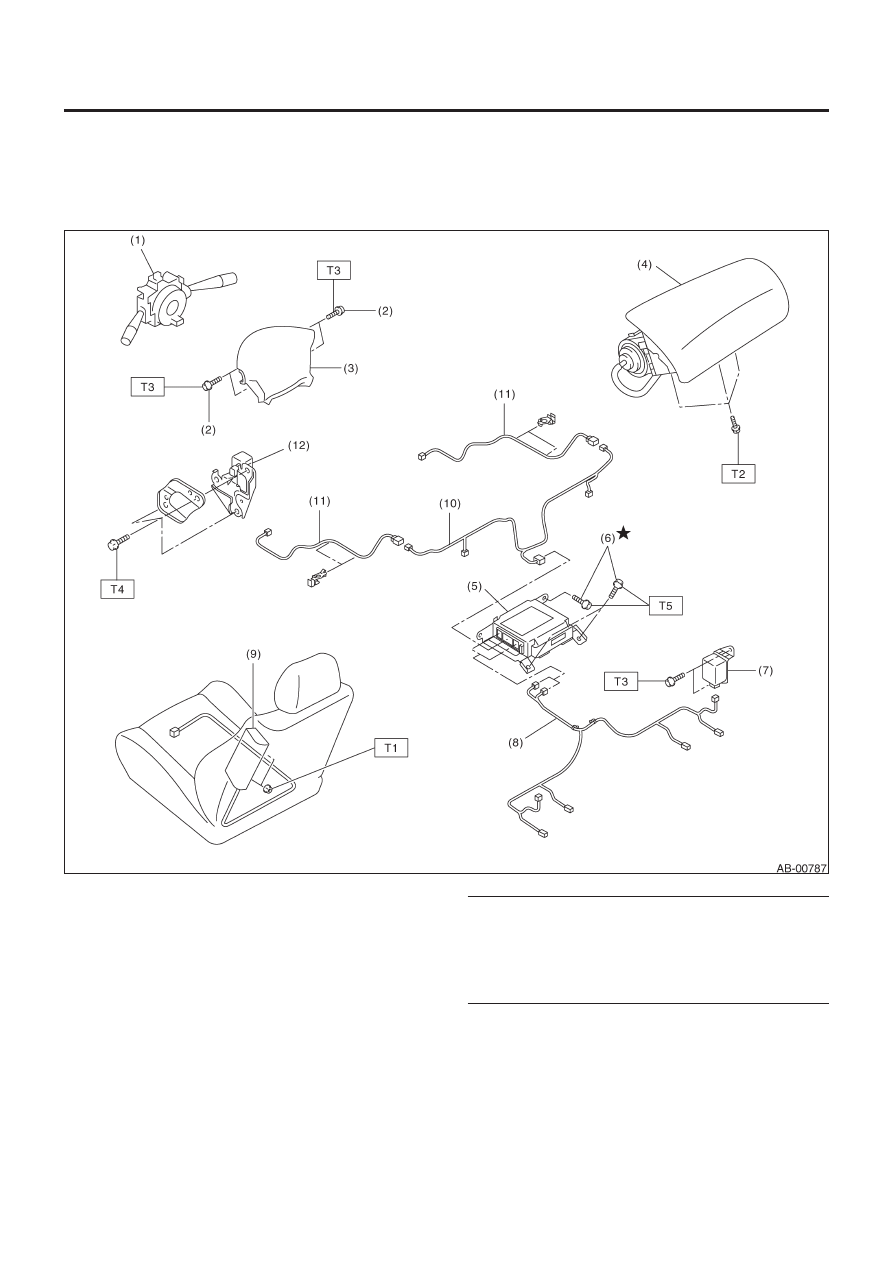

A: КОМПОНЕНТ

1. ПОДУШКА БЕЗОПАСНОСТИ SRS

(1)  Комбинированный переключатель с поворотным со-

единителем

(2)  Болт T30 TORX®
(3)  Устройство модуля подушки безопасности (водителя)
(4)

Устройство модуля подушки безопасности (пассажира)

(5)

Модуль управления подушками безопасности

(6)  Болт с буртиком*
(7)  Датчик боковой подушки безопасности
(8)  Проводка боковой подушки безопасности
(9)  Модуль боковой подушки безопасности
(10)  Главная проводка подушки безопасности
(11)  Проводка переднего вспомогательного датчика
(12)  Передний вспомогательный датчик

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

5.9 (0.59,4.4)

T2:

7.4 (0.75,5.4)

T3:

10 (1.0, 7.2)

T4:

20 (2.0, 14.5)

T5:

25 (2.5, 18.1)
