Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 24





МЕСТА ПРОВЕРКИ ПОСЛЕ СТОЛКНОВЕНИЯ

AB-11

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

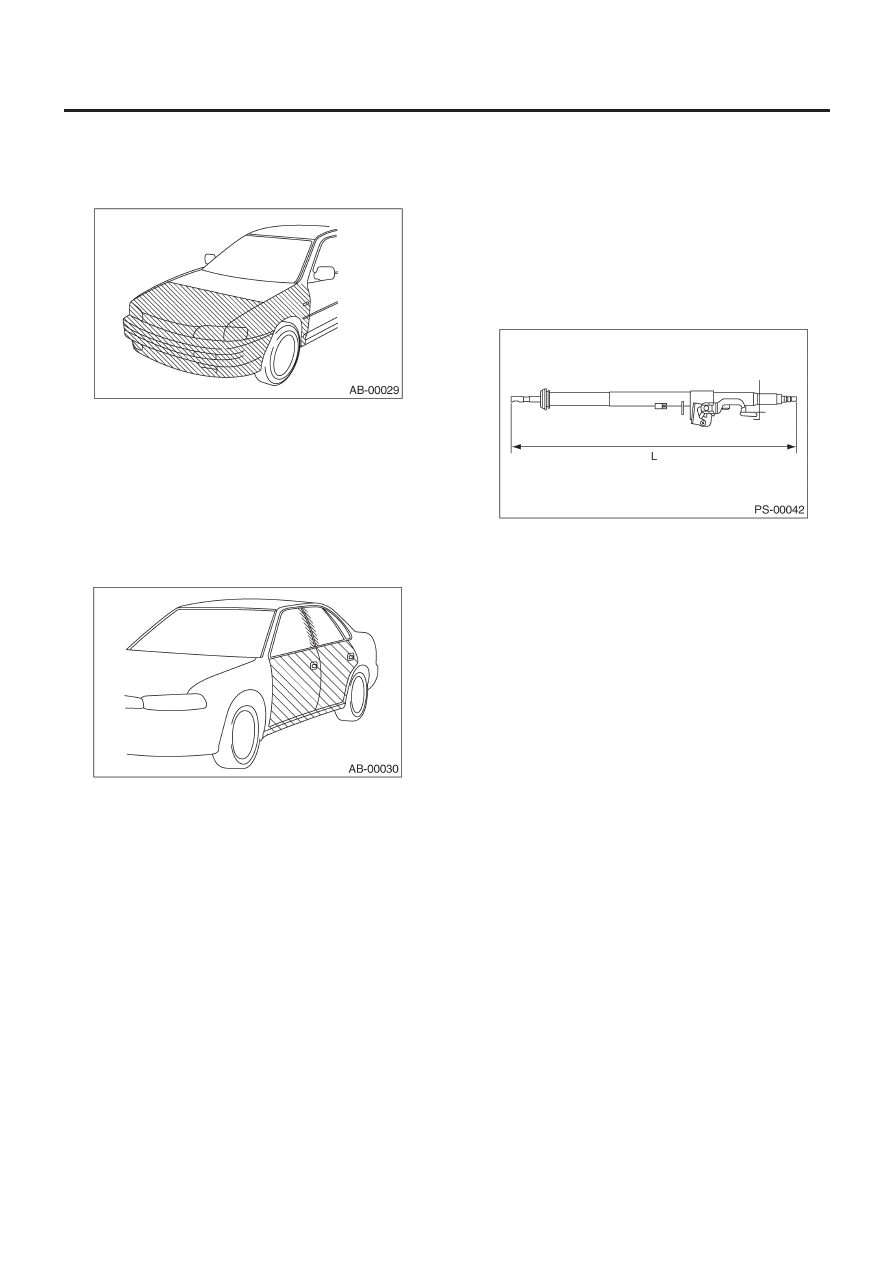

5.  ПЕРЕДНИЙ ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК

В случае если указанная на рисунке часть автомобиля повре-
ждена, проверьте следующее и замените поврежденные де-
тали на новые.

• Передний вспомогательный датчик треснул или деформи-
рован.
• Крепежный кронштейн треснул или деформирован.
• Коннектор поцарапан или треснул.
• Подушка развернута.

6. ДАТЧИК БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

В случае если указанная на рисунке часть автомобиля повре-
ждена, проверьте следующее и замените поврежденные де-
тали на новые.

• Датчик боковой подушки треснул или деформирован.
• Крепежный кронштейн треснул или деформирован.
• Коннектор поцарапан или треснул.
• Боковая подушка развернута, (рабочая сторона)

7.  ПОВОРОТНЫЙ СОЕДИНИТЕЛЬ

Проверьте следующее и замените поврежденные детали на
новые.
• Комбинационный переключатель или рулевой поворотный
соединитель треснул или деформирован.

8. РУЛЕВОЙ ВАЛ

Проверьте следующее и замените поврежденные детали на
новые.
Общая длина рулевой колонки должна соответствовать спе-
цификациям.

Спецификации:

Общая длина L

Кроме модели STi:

825.7±1.5 мм (32.5±0.06 in)

Модель STi:

818.7±1.5 мм (32.23±0.06 in)

В случае необходимости замените ее на новую.

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

AB-12

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

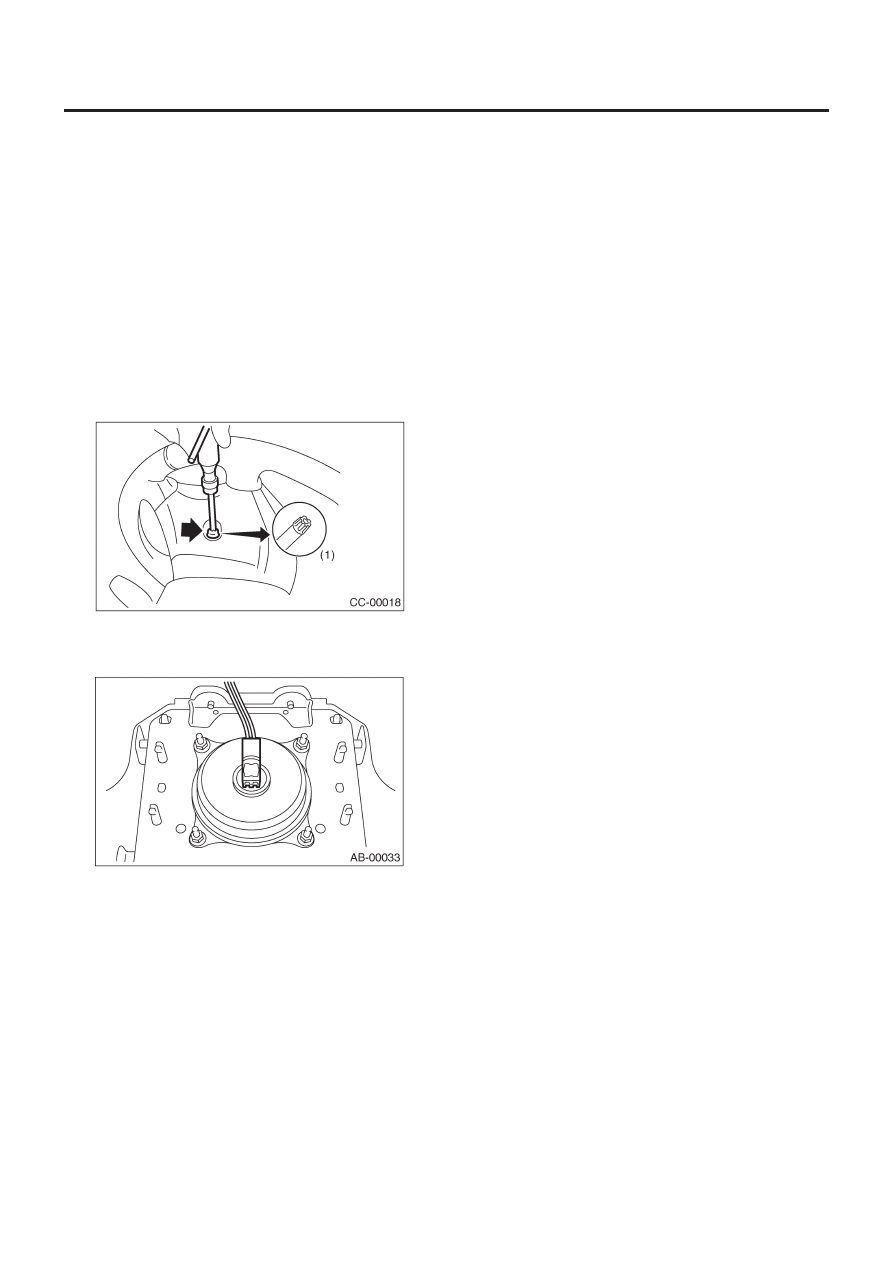

4. Модуль подушки безопасности водителя

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
Перед работой с модулем подушки безопасности см.
раздел "ОСТОРОЖНО" в Общем описании. <См. AB-3,
ОСТОРОЖНО, Общее описание.>

1) Поставьте передние колеса прямо. (После перемещения
автомобиля на расстояние более 5 м (16 ft) при прямо поста-
вленных передних колесах убедитесь в том, что автомобиль
двигается прямо вперед).
2) Поверните зажигание в положение OFF.
3) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
4) С помощью TORX® BIT T30 (1), снимите два болта TORX®
сбоку рулевого колеса.

5) Отсоедините коннектор подушки безопасности сзади мо-
дуля подушки безопасности и снимите модуль подушки без-
опасности.

6) Для информации о работе со снятым модулем подушки
безопасности см. раздел  "ОСТОРОЖНО". <См. AB-3, ОСТО-
РОЖНО, Общее описание.>

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Проводка и коннекторы не должны соприкасаться или
путаться с другими деталями.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общее описание" <См. AB-2,
ПОДУШКА БЕЗОПАСНОСТИ SRS, КОМПОНЕНТ, Об-
щее описание.>

C: ОСМОТР

ОСТОРОЖНО:
Перед работой с модулем подушки безопасности см.
раздел "ОСТОРОЖНО" в Общем описании. <См. AB-3,
ОСТОРОЖНО, Общее описание.>

Проверьте следующее и замените поврежденные детали на
новые.
• Модуль подушки, проводку, коннектор и крепежный крон-
штейн в случае их повреждения.

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

AB-13

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

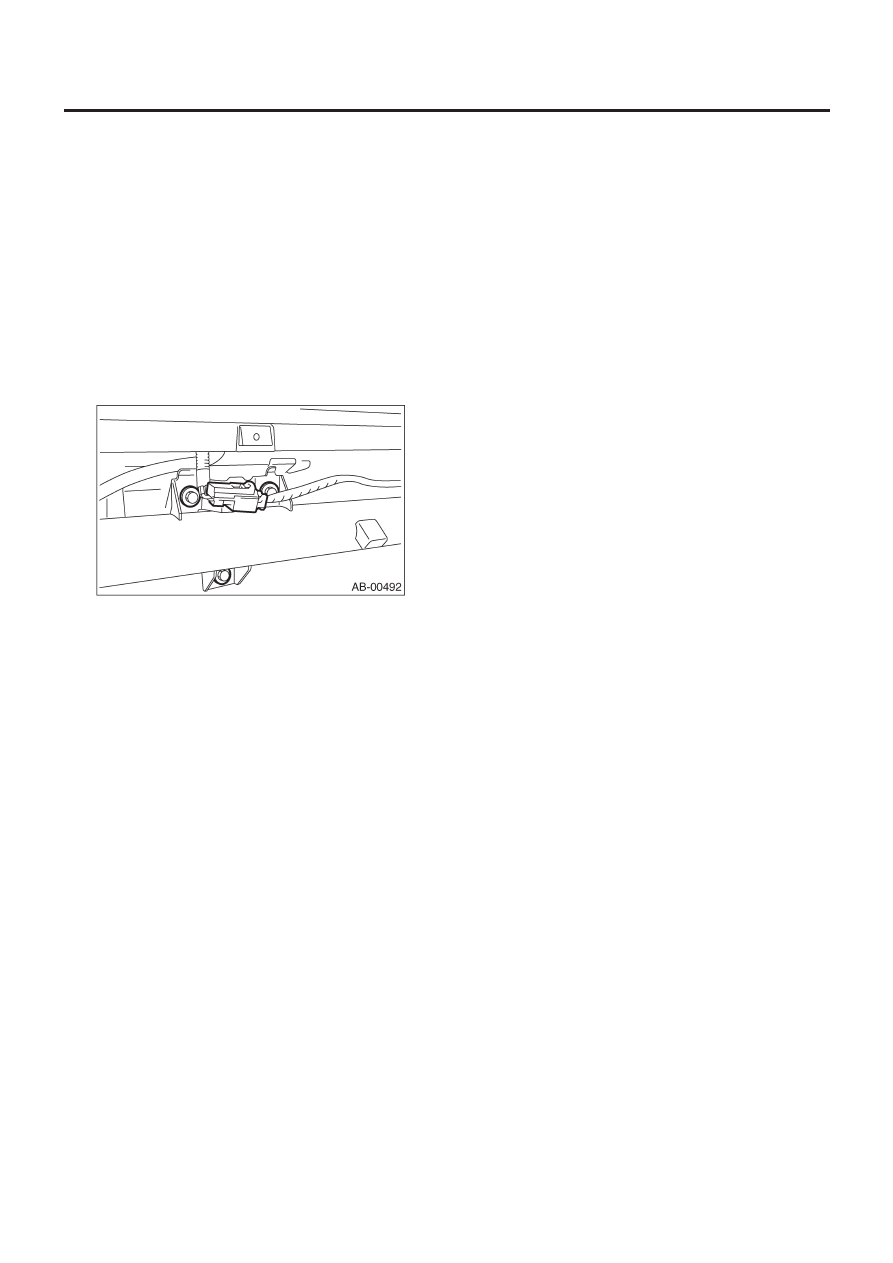

5. Модуль подушки безопасности пассажира

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
Перед работой с модулем подушки безопасности см.
раздел "ОСТОРОЖНО" в Общем описании. <См. AB-3,
ОСТОРОЖНО, Общее описание.>

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите отсек для перчаток. <См. EI-39, ДЕМОНТАЖ, От-
сек для перчаток.>
4) Отделите коннектор подушки безопасности от кронштейна
на опорной перекладине и отсоедините коннектор, а затем
отсоедините коннектор подушки безопасности.

5) Снимите три болта, затем осторожно снимите модуль по-
душки безопасности.
6) Для информации о работе со снятым модулем подушки
безопасности см. раздел  "ОСТОРОЖНО". <См. AB-3, ОСТО-
РОЖНО, Общее описание.>

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Проводка и коннекторы не должны соприкасаться или
путаться с другими деталями.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общее описание" <См. AB-2,
ПОДУШКА БЕЗОПАСНОСТИ SRS, КОМПОНЕНТ, Об-
щее описание.>

C: ОСМОТР

ОСТОРОЖНО:
Перед работой с модулем подушки безопасности см.
раздел "ОСТОРОЖНО" в Общем описании. <См. AB-3,
ОСТОРОЖНО, Общее описание.>

Проверьте следующее и замените поврежденные детали на
новые.
• Модуль подушки, проводку, коннектор и крепежный крон-
штейн в случае их повреждения.

МОДУЛЬ БОКОВЙ ПОДУШКИ БЕЗОПАСНОСТИ

AB-14

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

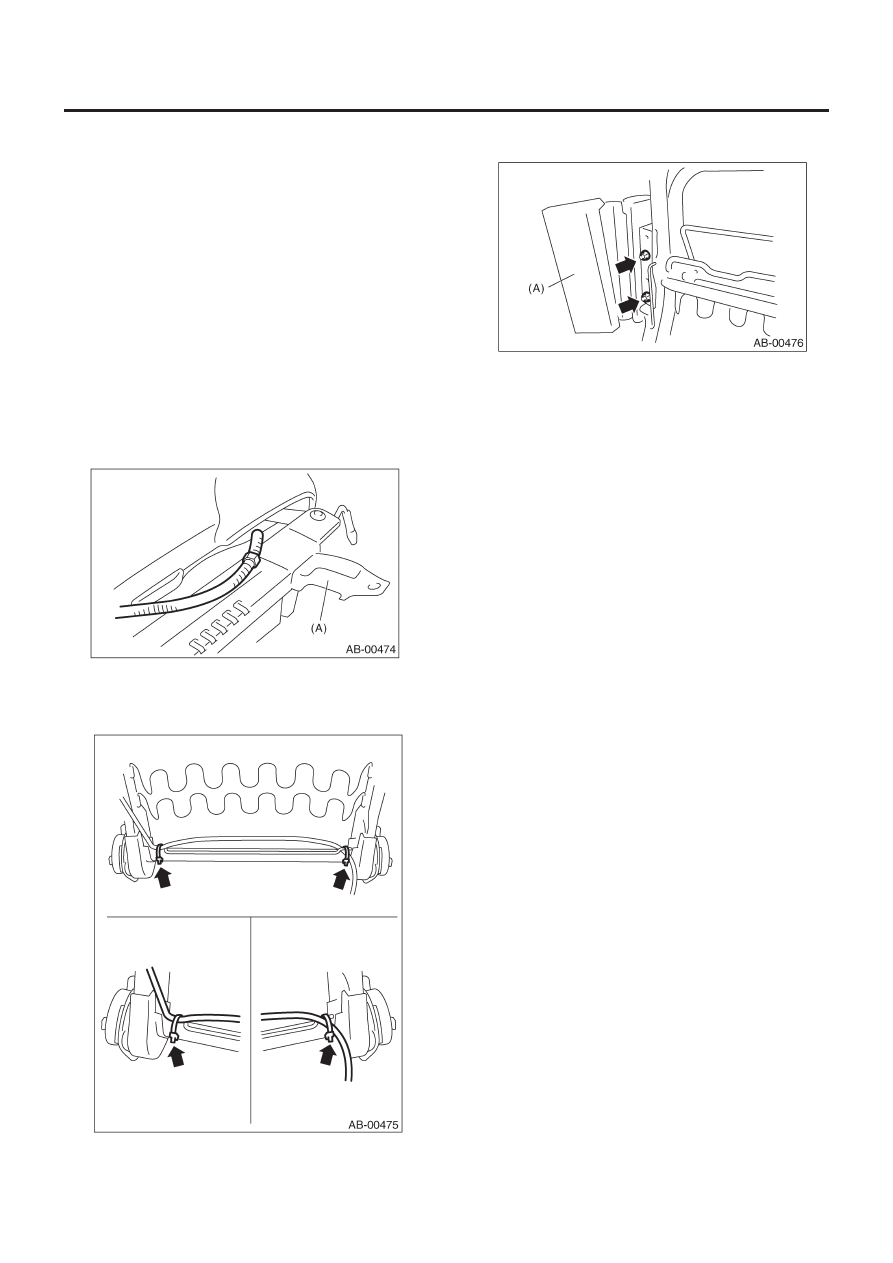

6. Модуль боковй подушки безопасности

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
Перед работой с модулем подушки безопасности см.
раздел "ОСТОРОЖНО" в Общем описании. <См. AB-3,
ОСТОРОЖНО, Общее описание.>

ПРИМЕЧАНИЕ:
Сторона пассажира обслуживается так же, как и сторона во-
дителя.

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите переднее сидение с автомобиля. <См.SE-6, ДЕ-
МОНТАЖ, Переднее сидение.>
4) Снимите фиксатор, затем снимите проводку боковой по-
душки безопасности внутренней направляющейс направляю-
щей (A) и обратной стороны устройства подушки сидения.

5) Снимите крышку спинки. <См. SE-6, РАЗБОРКА, Переднее
сидение.>
6) Снимите проводку боковой подушки безопасности с уст-
ройства рамы спинки.

7) Снимите модуль боковой подушки безопасности  (A) с уст-
ройства рамы спинки.
