ОБЩЕЕ ОПИСАНИЕ

AB-7

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

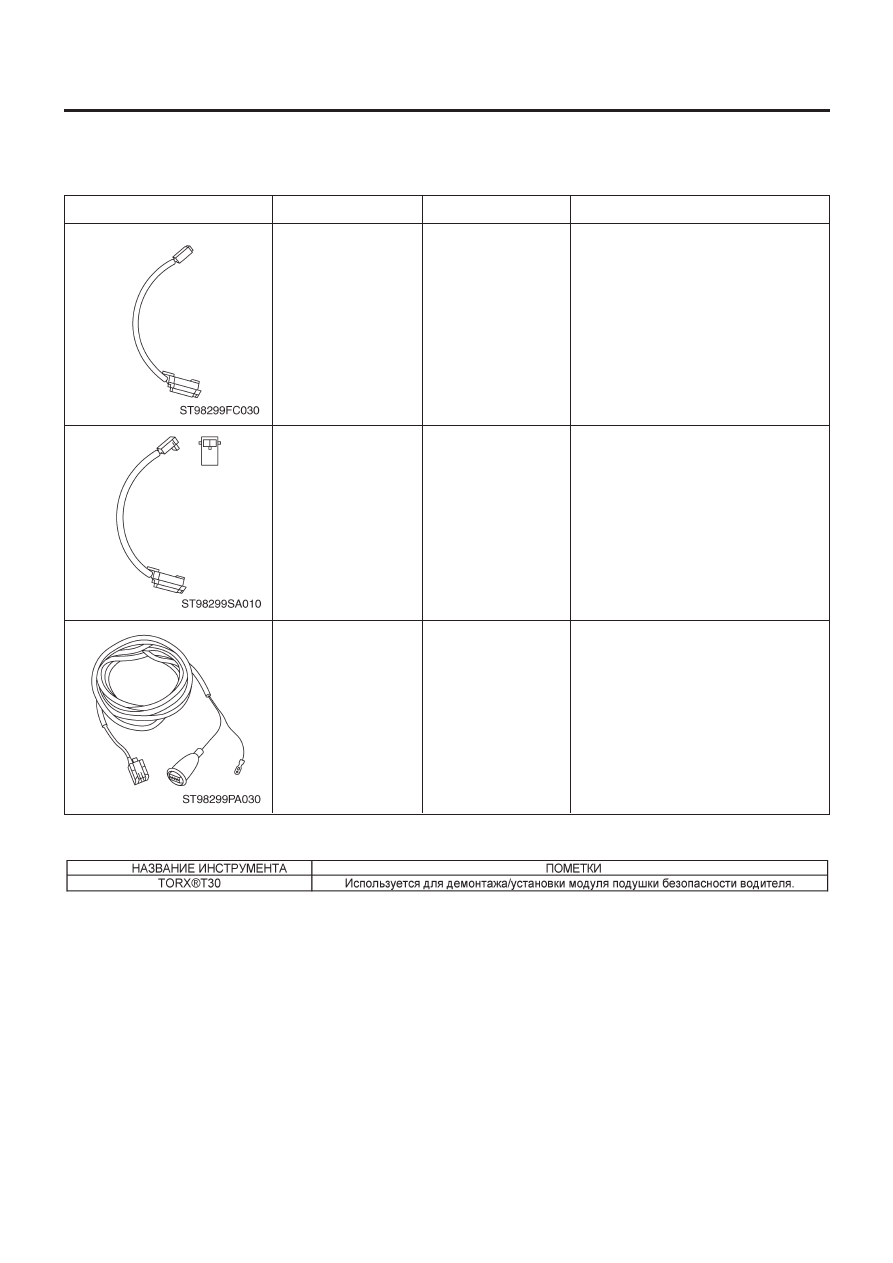

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ОБЩИЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

98299FC030

98299SA010

98299PA030

АДАПТЕР
РАСКРЫТИЯ A

АДАПТЕР
РАСКРЫТИЯ D

ИНСТРУМЕНТ
ДЛЯ РАСКРЫТИЯ

• Используется для раскрывания модуля
подушки безопасности водителя.
• Используется для раскрывания модуля
подушки безопасности пассажира.
• Используется для раскрывания модуля
боковой подушки безопасности.
• Используется с  ИНСТРУМЕНТОМ ДЛЯ
РАСКРЫТИЯ (98299PA030).

• Используется для раскрывания модуля
подушки безопасности водителя.
• Используется для раскрывания
устройства предварительного натяжения
ремня.
• Используется с  ИНСТРУМЕНТОМ ДЛЯ
РАСКРЫТИЯ (98299PA030).
• Не используется повторно.

Используется для раскрывания модуля
подушки безопасности.
Используется с  АДАПТЕРОМ
РАСКРЫТИЯ.

ОПИСАНИЕ

ПОМЕТКИ

КОННЕКТОР ПОДУШЕК БЕЗОПАСНОСТИ

AB-8

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

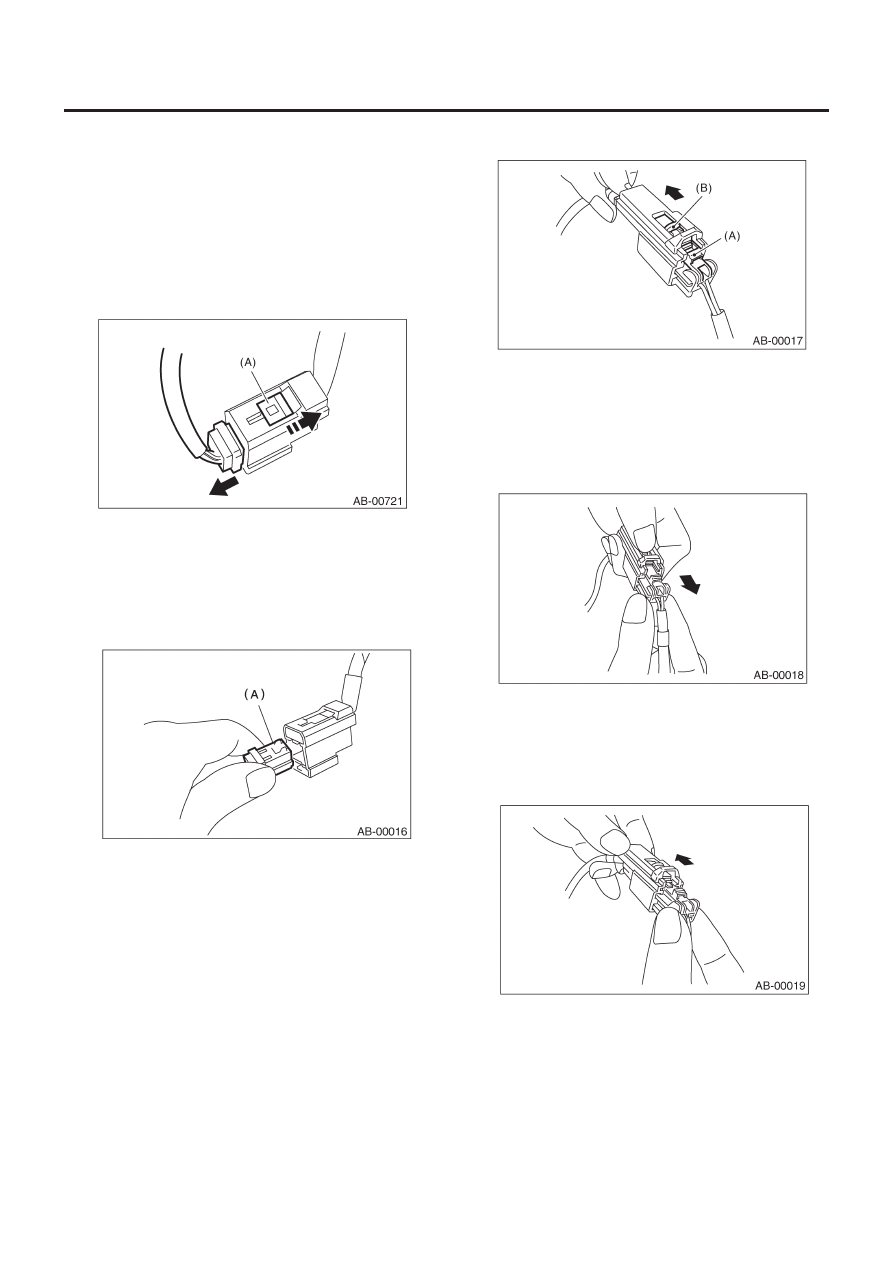

2. Коннектор подушек безопасности

A: ОПЕРАЦИЯ

1. ПИТАНИЕ

1) Как отсоединять:

(1)  Передвиньте скользящий замок (A) в направлении

стрелки.

(2)  Отсоедините коннектор при передвинутом скользя-

щем замке (A)

ОСТОРОЖНО:
При нажимании на скользящий замок или при отсоеди-
нении коннектора следует держать за коннектор, а не за
провод.

2) Как подсоединять:
Удерживая коннектор (A), осторожно вдавите его, пока не ус-
лышите звук соединения.

ОСТОРОЖНО:
Коннектор должен быть вставлен до щелчка. После это-
го слегка потяните его, чтобы проверить установку.

2. ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ

(МЕЖДУ ПРОВОДКОЙ ПОДУШКИ
БЕЗОПАСНОСТИ И ПОВОРОТНЫМ
СОЕДИНИТЕЛЕМ), ПОДУШКА БЕЗОПАСНОСТИ
ПАССАЖИРА И БОКОВАЯ ПОДУШКА
БЕЗОПАСНОСТИ

1) Как отсоединять:

(1)  Нажмите на рычажок замка (A).

(2)  При вжатом рычажке замка (A) передвиньте скользя-

щий замок в направлении (B) стрелки.

(3)  При оттянутом скользящем замке (B) высвободите ры-

чажок замка (A) до его начального положения, а затем
отсоедините коннектор.

ОСТОРОЖНО:
При нажимании на скользящий замок или при отсоеди-
нении коннектора следует держать за коннектор, а не за
провод.

2) Как подсоединять:
Удерживая коннектор, осторожно вдавите его, пока не услы-
шите звук соединения.

ОСТОРОЖНО:
Коннектор должен быть вставлен до щелчка. После это-
го слегка потяните его, чтобы проверить установку.

КОННЕКТОР ПОДУШЕК БЕЗОПАСНОСТИ

AB-9

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

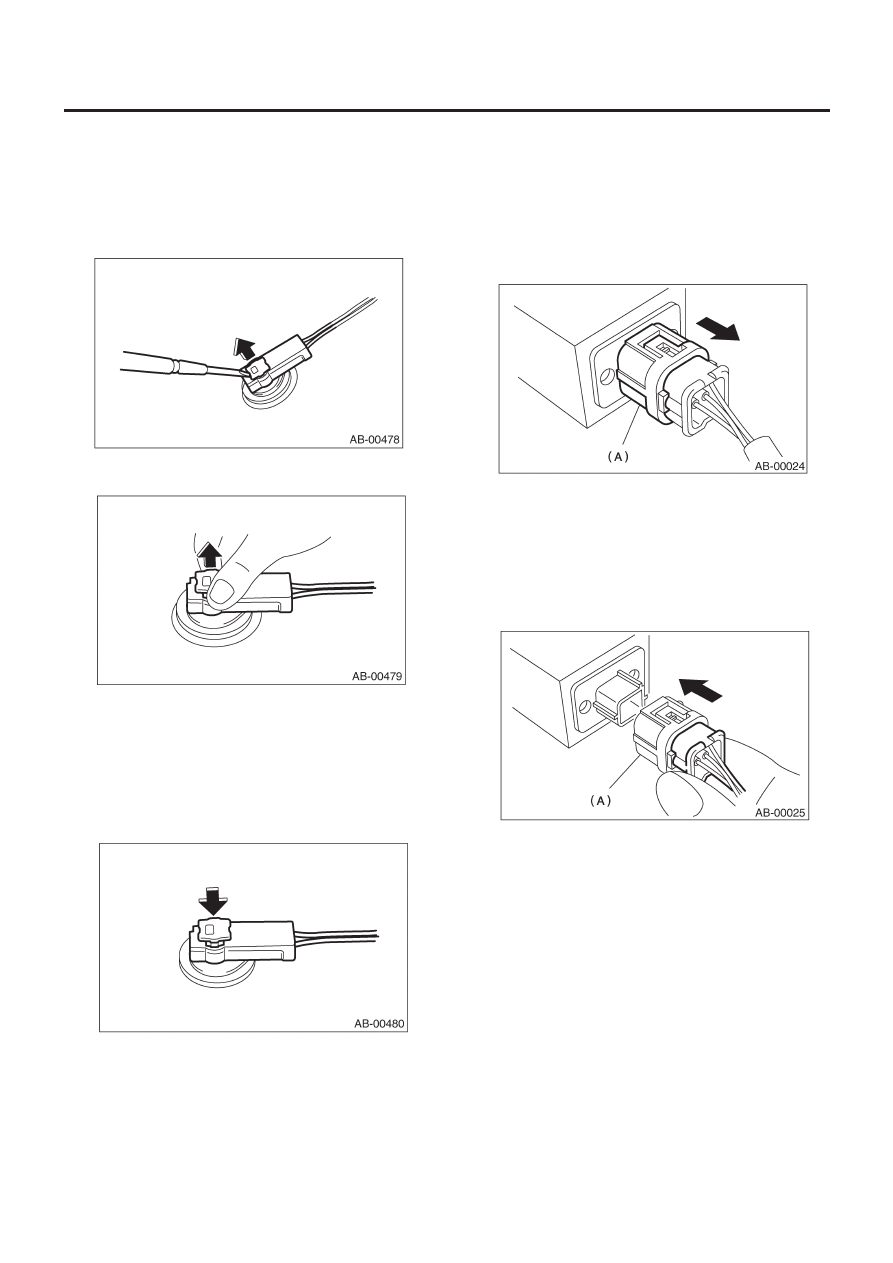

3. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ

ВОДИТЕЛЯ И УСТРОЙСТВО
ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ

1) Как отсоединять:

(1)  С помощью плоской отвертки отожмите замок вверх

для размыкания.

(2)  Потяните за коннектор, чтобы отсоединить его от уст-

ройства модуля подушки безопасности водителя.

2) Как подсоединять:
Подсоедините коннектор в порядке, обратном отсоедине-
нию. Вставляйте коннектор до тех пор, пока не услышите звук
соединения.

ОСТОРОЖНО:
• Коннектор должен быть вставлен до щелчка. После
этого слегка потяните его, чтобы проверить установку.
• Не забудьте вставить нажимной замок.

4. ПЕРЕДНИЙ ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК

И ДАТЧИК БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

1) Как отсоединять:
Удерживая внешнюю часть (A), потяните его в направлении
стрелки.

ОСТОРОЖНО:
При вытягивании скользящего замка или при отсоеди-
нении коннектора держите за коннектор, а не за провод.

2) Как подсоединять:
Удерживайте коннектор и осторожно вдавливайте его, пока
не услышите звук соединения.

ОСТОРОЖНО:
• Внешняя часть (A) отходит назад, поэтому не кладите
руку на внешнюю часть.
• Коннектор должен быть вставлен до щелчка. После
этого слегка потяните его, чтобы проверить установку.

МЕСТА ПРОВЕРКИ ПОСЛЕ СТОЛКНОВЕНИЯ

AB-10

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

3. Места проверки после столкновения

A:  ЗАМЕНА

После разворачивания системы подушек безопасности за-
мените следующие компоненты.

1. ЛОБОВОЕ СТОЛКНОВЕНИЕ

1) Модуль системы подушек безопасности водителя
2) Модуль системы подушек безопасности пассажира
3) Ремень безопасности водителя (натяжитель)
4) Ремень безопасности пассажира (натяжитель)
5) Модуль управления системы подушек безопасности
6) Передний вспомогательный датчик
7) Поворотный соединитель

2. БОКОВОЕ СТОЛКНОВЕНИЕ

1) Модуль управления системы подушек безопасности
2) Боковой модуль системы подушек безопасности (рабочая
сторона)
3) Боковой модуль подушек (рабочая сторона)

3. ОСМОТР ДРУГИХ ДЕТАЛЕЙ

Проверьте следующие компоненты, замените неисправные
на новые.
1) Рулевое колесо и рулевой вал
Проверьте рулевое колесо и рулевой вал на предмет состоя-
ния крепления и отклонений в осевом и радиальном направле-
ниях и отхождения вверх или вниз. Проверьте рулевой вал на
предмет отклонения в осевом и радиальном направлениях при
отпущенном рычаге регулировки колонки. (После столкнове-
ния может надуться демпфирующая часть рулевого вала.)
2) Проверьте прямолинейный коннектор модуля подушки
безопасности водителя, натяжителя и т.д. на предмет повре-
ждений, а также проверьте каждый участок проводки на пред-
мет защемления и повреждения коннекторов. В случае обна-
ружения повреждений замените проводку как один узел.

B:  ОСМОТР

Если автомобиль участвовал в боковм столкновении, даже в не-
большом, обязательно проверьте детали следующих систем.

1.  МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

1) Проверьте следующее и замените поврежденные детали
на новые.
• Трещины или деформация модуля подушки безопасности.
• Трещины, деформация или размыкание проводки и/или
коннектора, незащищенность главного провода.
• Поверхность модуля испачкана смазкой, маслом, водой
или чистящим растворителем.
2) При установке нвоого модуля подушки безопасности води-
теля проверьте следующее. В случае необходимости устано-
вите новый модуль и рулевое колесо.
• Рулевое колесо препятствует установке модуля подушки
безопасности.

• Зазор между модулем подушки безопасности водителя и
рулевым колесом непостоянен.
• Деформация рулевого колеса в осевом и радиальном на-
правлениях превышает предел.

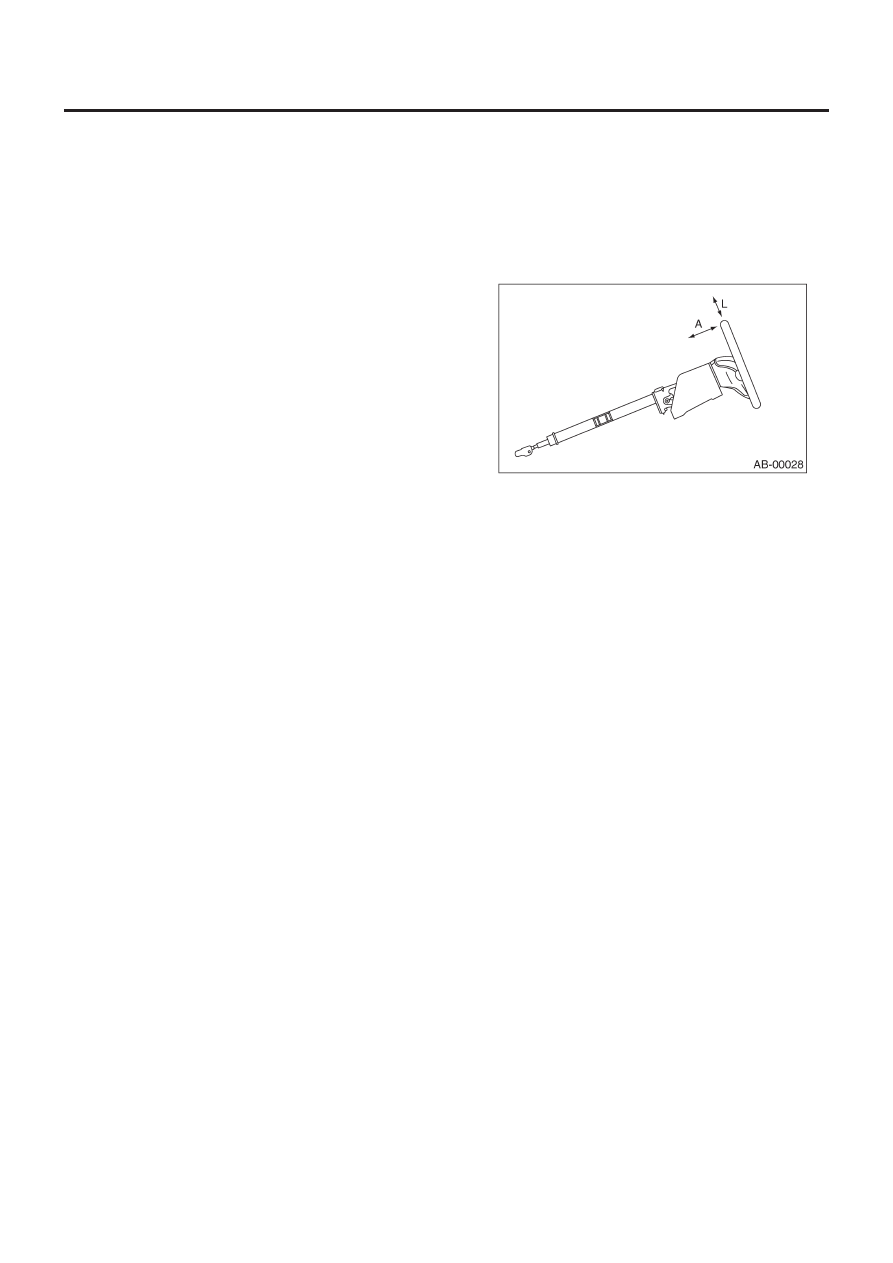

Спецификации:

Отклонение по высоте A

Менее 6 мм (0.24 in)

Отклонение внешнего диаметра L

Менее 17 мм (0.67 in)

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

Проверьте следующее и замените поврежденные детали на
новые.
• Трещины или деформация модуля подушки безопасности.
• Трещины, деформация или размыкание проводки и/или
коннектора, незащищенность главного провода.
• Крепежный кронштейн треснул или деформирован.

3. БОКОВОЙ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ

Проверьте следующее и замените поврежденные детали на
новые.
• Переднее сидение, модуль подушки и крепежный крон-
штейн повреждены или деформированы.
• Проводка и/или коннектор треснули, деформированы или
разомкнуты.
• Главный провод незащищен.

4. МОДУЛЬ УПРАВЛЕНИЯ

ПОДУШКОЙ БЕЗОПАСНОСТИ

Проверьте следующее и замените поврежденные детали на
новые.
• Модуль управления треснул или деформирован.
• Крепежный кронштейн треснул или деформирован.
• Коннектор поцарапан или деформирован.
• Подушка безопасности развернута.
• Боковая подушка безопасности развернута.
