Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 26





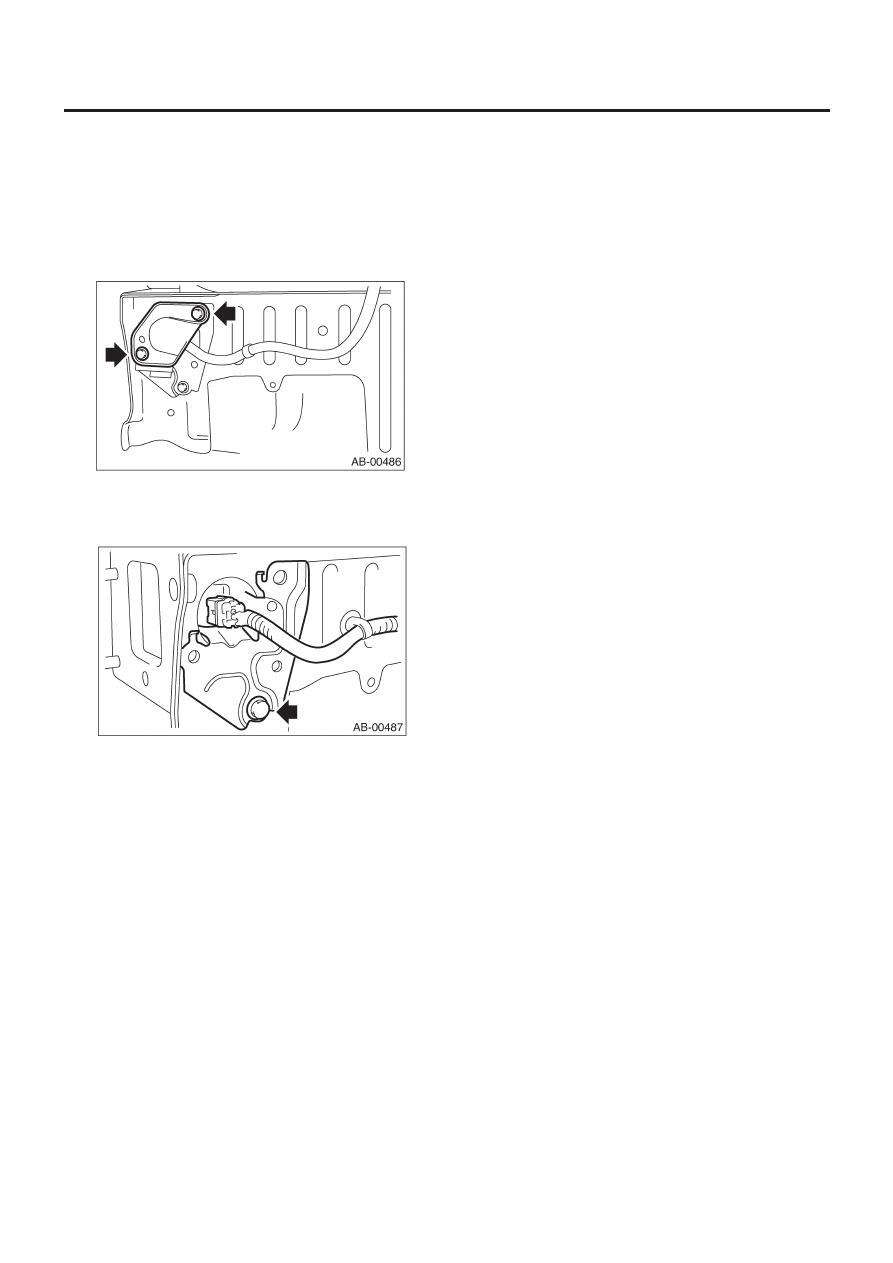

ПЕРЕДНИЙ ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК

AB-19

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

10. Передний вспомогательный датчик
A:  ДЕМОНТАЖ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите передний бампер. <См. EI-22, ДЕМОНТАЖ, Пе-
редний бампер.>
4) Открутите два болта и снимите крышку датчика.

5) Снимите болты и отсоедините передний вспомогательный
датчик.
6) Отсоедините коннектор от переднего вспомогательного
датчика.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общее описание" <См. AB-2,
ПОДУШКА БЕЗОПАСНОСТИ SRS, КОМПОНЕНТ, Об-
щее описание.>

C: ОСМОТР

Проверьте следующее и замените поврежденные детали на
новые.
• Передний вспомогательный датчик, крепежный кронштейн
и коннектор в случае их повреждения.
• Подушку безопасности в случае ее раскрывания.

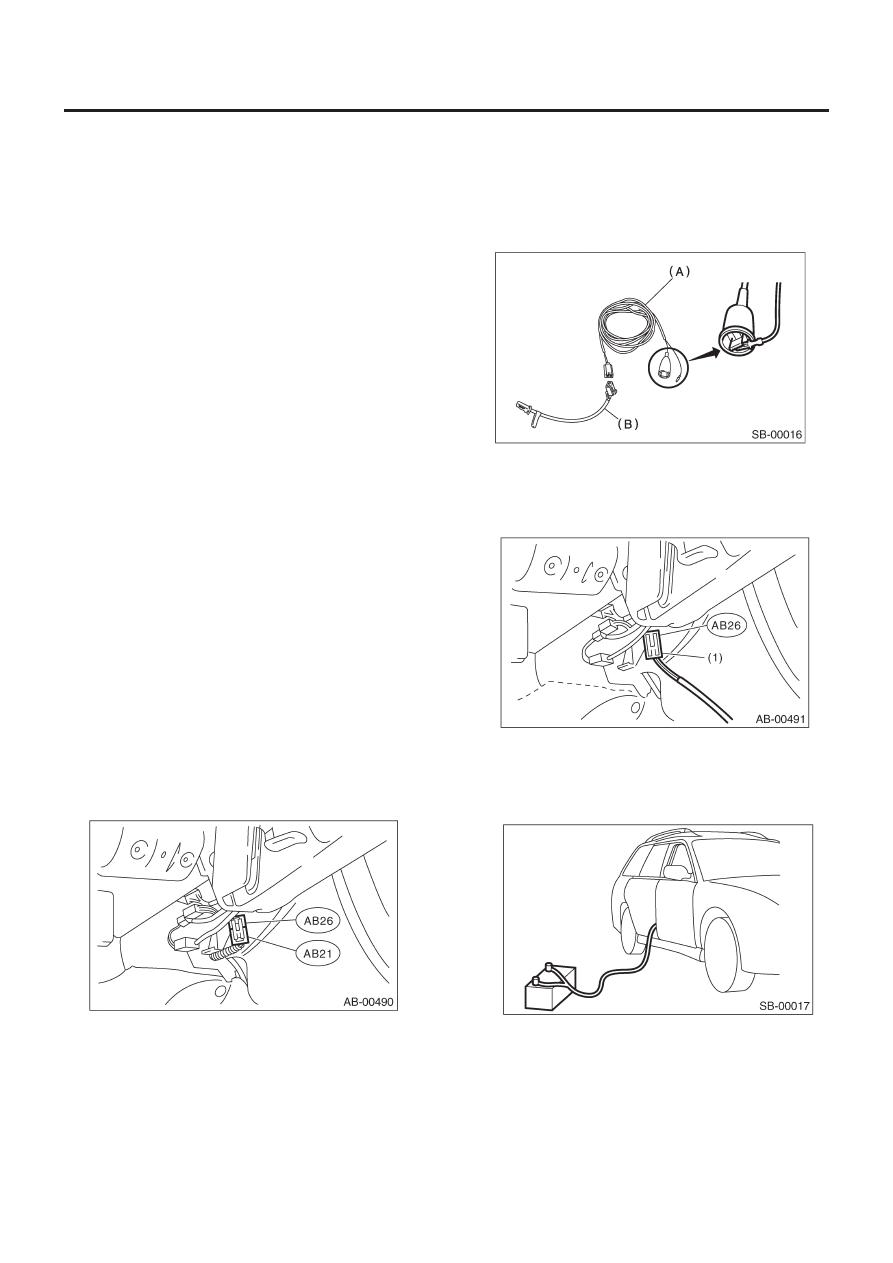

ДЕМОНТАЖ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ В АВТОМОБИЛЕ)

AB-20

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

11. Демонтаж модуля

подушек безопасности
(раскрытие в автомобиле)

A: ОПЕРАЦИЯ

ОСТОРОЖНО:
• Не выбрасывайте модуль нераскрывшейся подушки,
потому что он может причинить серьезные травмы об-
служивающему персоналу при случайном раскрытии.
• Как правило, модуль системы подушек должен рас-
крыться, когда он установлен в автомобиль. Не снимай-
те его без необходимости.
• Раскрывать модуль системы подушек следует на ров-
ном безопасном месте. В дождливую или ветреную по-
году нельзя раскрывать модуль на улице.
• При раскрытии модуля раздается звук, напоминаю-
щий взрыв, поэтому следует предупредить находящих-
ся поблизости людей и никого не допускать в радиусе 5
метров от места работы с модулем.
• При раскрытии модуля системы подушек выходит
дым, поэтому эту операцию надо выполнять в хорошо
проветриваемом месте, где нет аварийных противопо-
жарных устройств.
• При этой операции следует надевать защитные перчат-
ки, очки и ушные заглушки. После операции вымойте руки.
• После операции раскрытия модуль системы подушек
очень горячий. Оставьте его на 40 минут, а затем утили-
зируйте.
• Не допускайте попадания воды на раскрытый модуль
системы подушек.
• Заверните раскрытый модуль в герметичный винило-
вый мешок и выбросите.
• Если обстоятельства не позволяют раскрыть модуль
пневмоподушек, обратитесь к дилерам SUBARU.

1.  МОДУЛЬ ПОДУШКИ ВОДИТЕЛЯ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите нижнюю крышку панели инструментов.
4) Отсоедините коннекторы подушки безопасности (AB26) и
(AB21) под рулевой колонкой.

5) Замкните клемму на аллигатроный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).
6) Подсоедините инструмент для раскрытия модуля и адап-
тер А (разворачивание) (В).
ОСТОРОЖНО:
Инструмент для раскрытия следует хранить с замкнутыми
клеммами вплоть до раскрывания модуля подушки безопас-
ности.

(A)  Инструмент для раскрытия: (№. 98299PA030)
(B)  Адаптер A: (№. 98299FC030)

7) Подсоедините коннектор адаптера A (разворачивание) к
коннектору подушки безопасности (AB26).

(1)    Адаптер A: (№. 98299FC030)

8) Разверните устройство для раскрытия модуля до предела
и убедитесь, что автомобиль пустой. Полностью закройте все
окна, верхний люк и заднюю дверь.

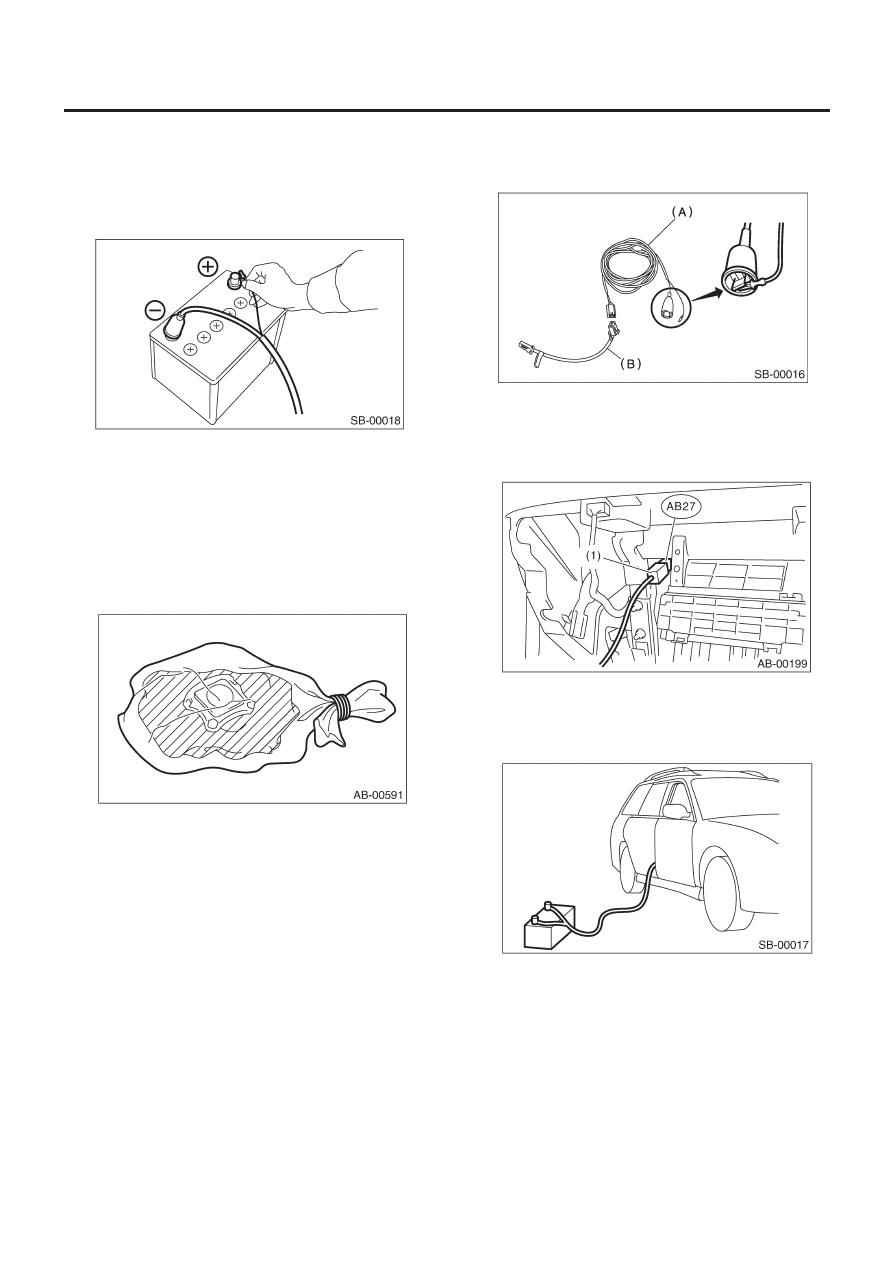

ДЕМОНТАЖ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ В АВТОМОБИЛЕ)

AB-21

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

9) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедини-
те аллигаторный зажим устройства для раскрытия модуля к
минусовой клемме аккумулятора (-).
10) Подсоедините другой кабель устройства для раскрытия
модуля к плюсовой клемме аккумулятора. Затем раскройте
модуль системы подушек.

ОСТОРОЖНО:
• После раскрытия модуль подушек безопасности очень
горячий, поэтому надо оставить его на 40 минут, а затем
утилизировать.
• Не допускайте попадания воды на раскрытый модуль.

11) Снимите модуль подушки безопасности. <См. AB-12, Мо-
дуль подушки водителя.>
12) Заверните раскрытый модуль в герметичный виниловый
мешок и выбросите.

2.  МОДУЛЬ ПОДУШКИ ПАССАЖИРА

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Снимите отсек для перчаток.
4) Отсоедините коннекторы подушки (AB4) и (AB27).
5) Замкните клемму на аллигатроный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).
6) Подсоедините инструмент для раскрытия модуля и адаптер А.

ОСТОРОЖНО:
Инструмент для раскрытия следует хранить с замкнуты-
ми клеммами вплоть до раскрывания модуля подушки
безопасности.

(A)  Инструмент для раскрытия: (№. 98299PA030)
(B)  Адаптер A: (№. 98299FC030)

7) Подсоедините адаптер A к коннектору подушки безопасно-
сти (AB27).

(1)   Адаптер A: (№. 98299FC030)

8) Разверните устройство для раскрытия модуля до предела
и убедитесь, что автомобиль пустой. Полностью закройте все
окна, верхний люк и заднюю дверь.

9) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедини-
те аллигаторный зажим устройства для раскрытия модуля к
минусовой клемме аккумулятора (-).

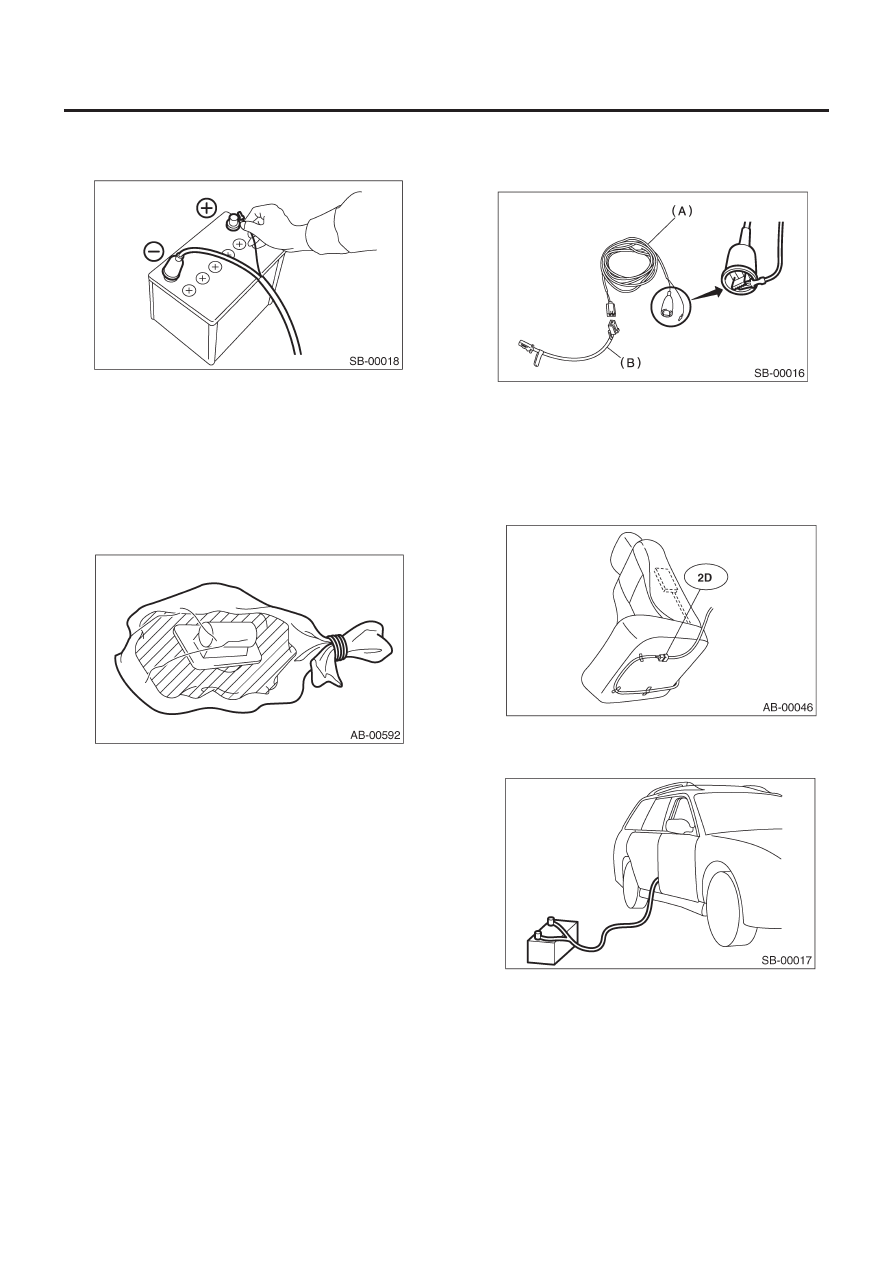

ДЕМОНТАЖ МОДУЛЯ ПОДУШЕК БЕЗОПАСНОСТИ (РАСКРЫТИЕ В АВТОМОБИЛЕ)

AB-22

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

10) Подсоедините другой кабель устройства для раскрытия
модуля к плюсовой клемме аккумулятора. Затем раскройте
модуль системы подушек.

ОСТОРОЖНО:
• После раскрытия модуль подушек безопасности очень
горячий, поэтому надо оставить его на 40 минут, а затем
утилизировать.
• Не допускайте попадания воды на раскрытый модуль.

11) Снимите модуль подушки безопасности. <См. AB-13, Мо-
дуль подушки пассажира.>
12) Заверните раскрытый модуль в герметичный виниловый
мешок и выбросите.

3. БОКОВОЙ МОДУЛЬ ПОДУШКИ

1) Поверните зажигание в положение OFF.
2) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
3) Отсоедините коннектор модуля боковой подушки (желтый)
под подушкой переднего сидения.
4) Установите само переднее сидение и спинку переднего си-
дения в центральные положения.
5) Замкните клемму на аллигатроный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).
6) Подсоедините инструмент для раскрытия модуля и адап-
тер А (разворачивание) (В).

ОСТОРОЖНО:
Инструмент для раскрытия следует хранить с замкнуты-
ми клеммами вплоть до раскрывания модуля подушки
безопасности.

(A)  Инструмент для раскрытия: (№. 98299PA030)
(B)  Адаптер A: (№. 98299FC030)

7) Подсоедините коннектор адаптера A (раскрытие) (2D) к
коннектору модуля боковой подушки (желтый).

ОСТОРОЖНО:
Ничего не кладите на переднее сидение.

8) Разверните устройство для раскрытия модуля до предела
и убедитесь, что автомобиль пустой. Полностью закройте все
окна, верхний люк и заднюю дверь.

9) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедини-
те аллигаторный зажим устройства для раскрытия модуля к
минусовой клемме аккумулятора (-).
