ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-45

ABS (ДИАГНОСТИКА)

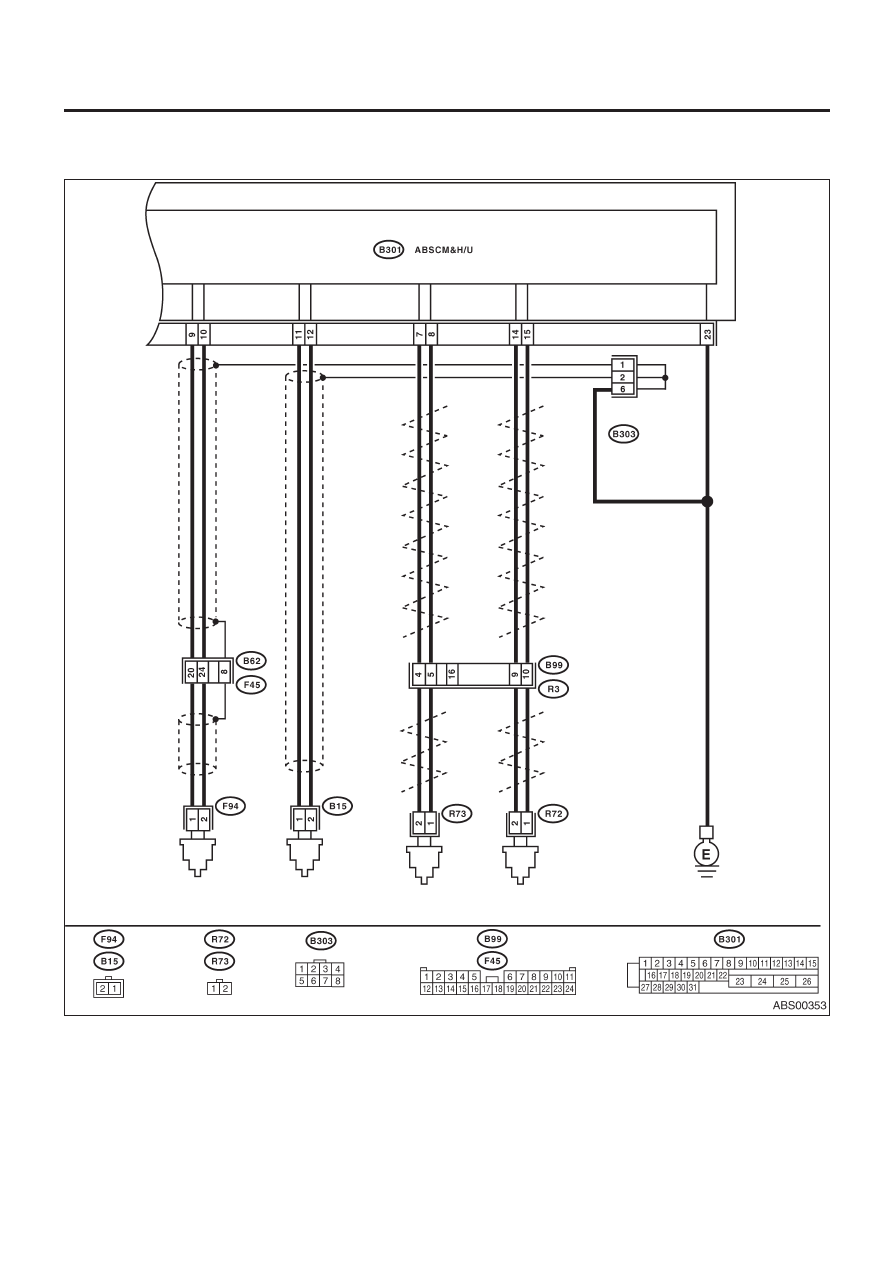

ДИАГРАММА ПРОВОДКИ:

МОДЕЛЬ LHD

Коннектор
защитного
соединения

Передний левый

датчик ABS

Передний

правый датчик

ABS

Задний левый

датчик ABS

Задний правый

датчик ABS

Перекрученный провод

Перекрученный провод

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-46

ABS (ДИАГНОСТИКА)

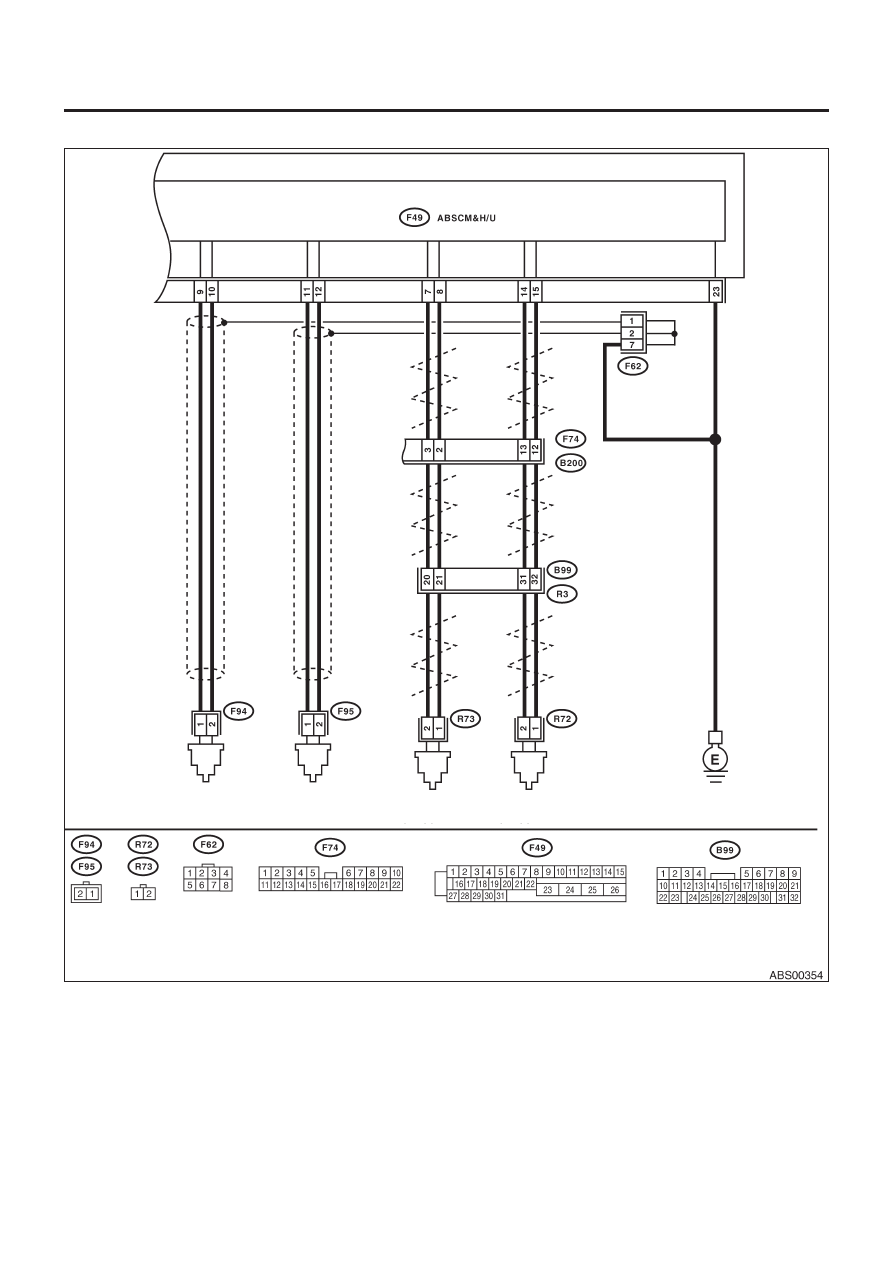

МОДЕЛЬ RHD

Коннектор
защитного
соединения

Передний левый

датчик ABS

Передний

правый датчик

ABS

Задний левый

датчик ABS

Задний правый

датчик ABS

Перекрученный провод

Перекрученный провод

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-47

ABS (ДИАГНОСТИКА)

33 Н•м

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-48

ABS (ДИАГНОСТИКА)
