ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-41

ABS (ДИАГНОСТИКА)

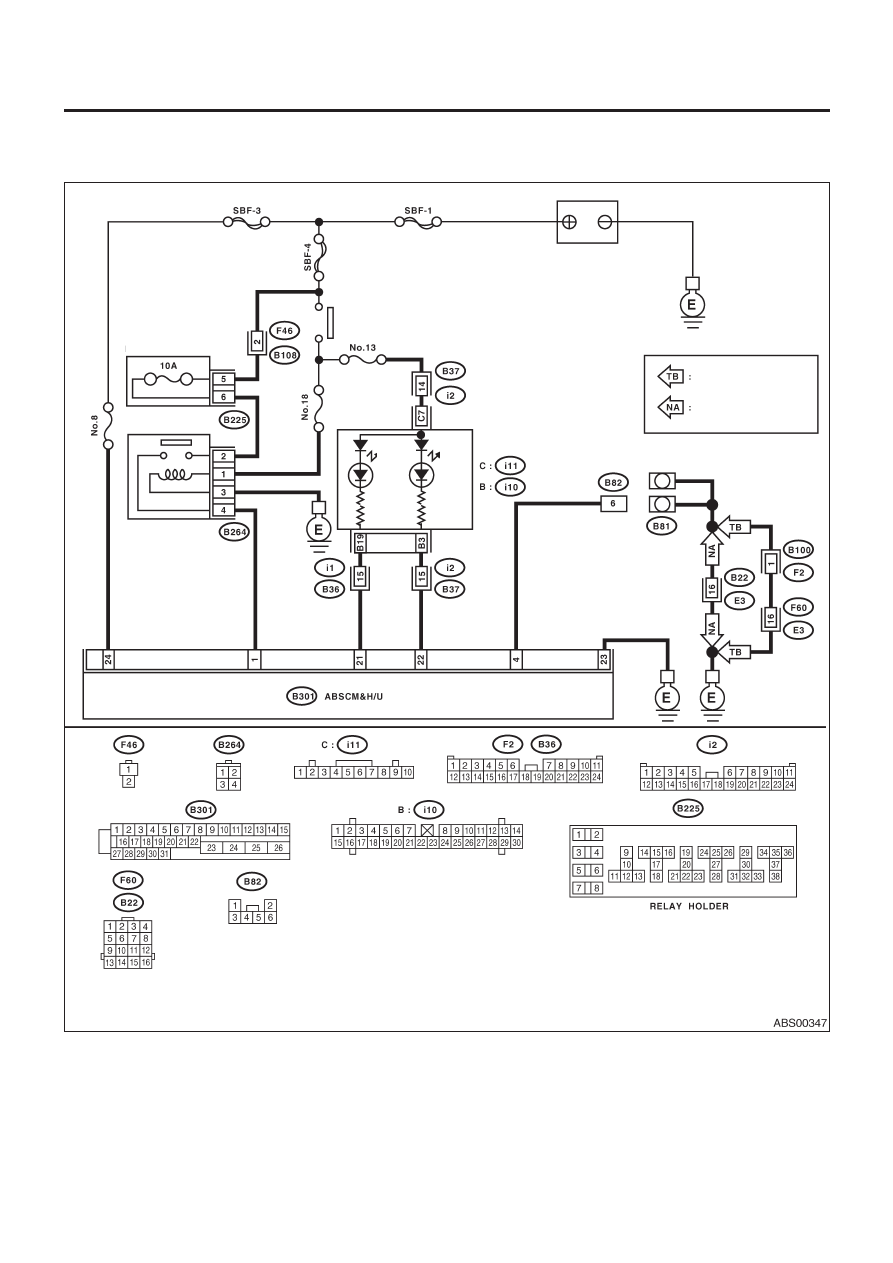

ДИАГРАММА ПРОВОДКИ:

МОДЕЛЬ LHD

Переключатель
зажигания

Держатель реле

Аккумулятор

Реле ABS

Предупреждающий

световой сигнал

тормозов

Предупреждающий

световой сигнал ABS

Комбинационный
прибор

Клемма заземления

Модель с двигателем
турбо

Модель с двигателем
не турбо

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-42

ABS (ДИАГНОСТИКА)

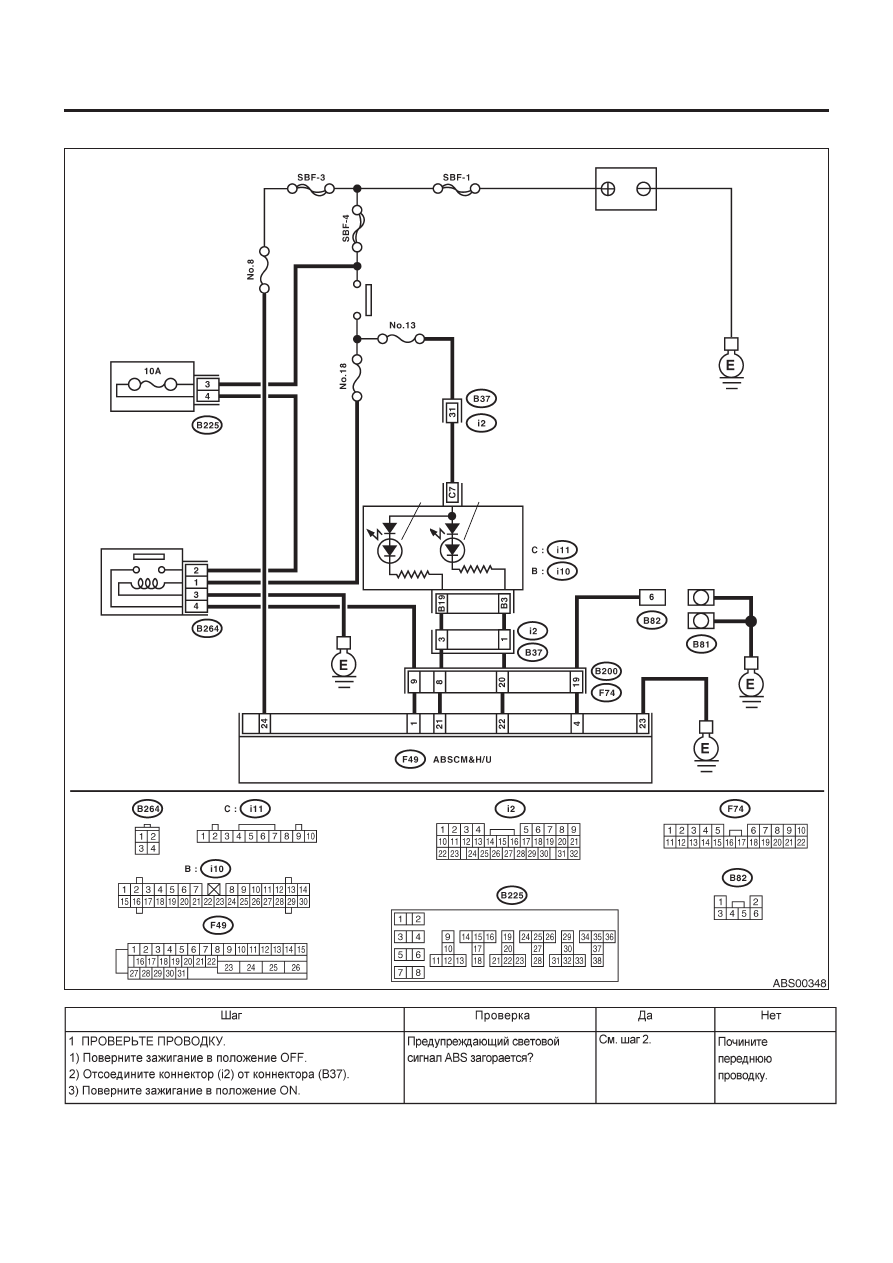

МОДЕЛЬ RHD

Переключатель
зажигания

Держатель реле

Аккумулятор

Реле ABS

Предупреждающий

световой сигнал

тормозов

Предупреждаю-

щий световой

сигнал ABS

Комбинационный
прибор

Клемма заземления

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-43

ABS (ДИАГНОСТИКА)

C:   DTC 21 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ

ПЕРЕДНЕГО ПРАВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 27. <См. ABS(diag)-44, DTC 27 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ ЗАДНЕ-
ГО ЛЕВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS, Процедура диагностики с диагностическим кодом неполадки (DTC).>

D:   DTC 23 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ

ПЕРЕДНЕГО ЛЕВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 27. <См. ABS(diag)-44, DTC 27 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ ЗАДНЕ-
ГО ЛЕВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS, Процедура диагностики с диагностическим кодом неполадки (DTC).>

E:   DTC 25 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ

ЗАДНЕГО ПРАВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 27. <См. ABS(diag)-44, DTC 27 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ ЗАДНЕ-
ГО ЛЕВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS, Процедура диагностики с диагностическим кодом неполадки (DTC).>

.>

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-44

ABS (ДИАГНОСТИКА)

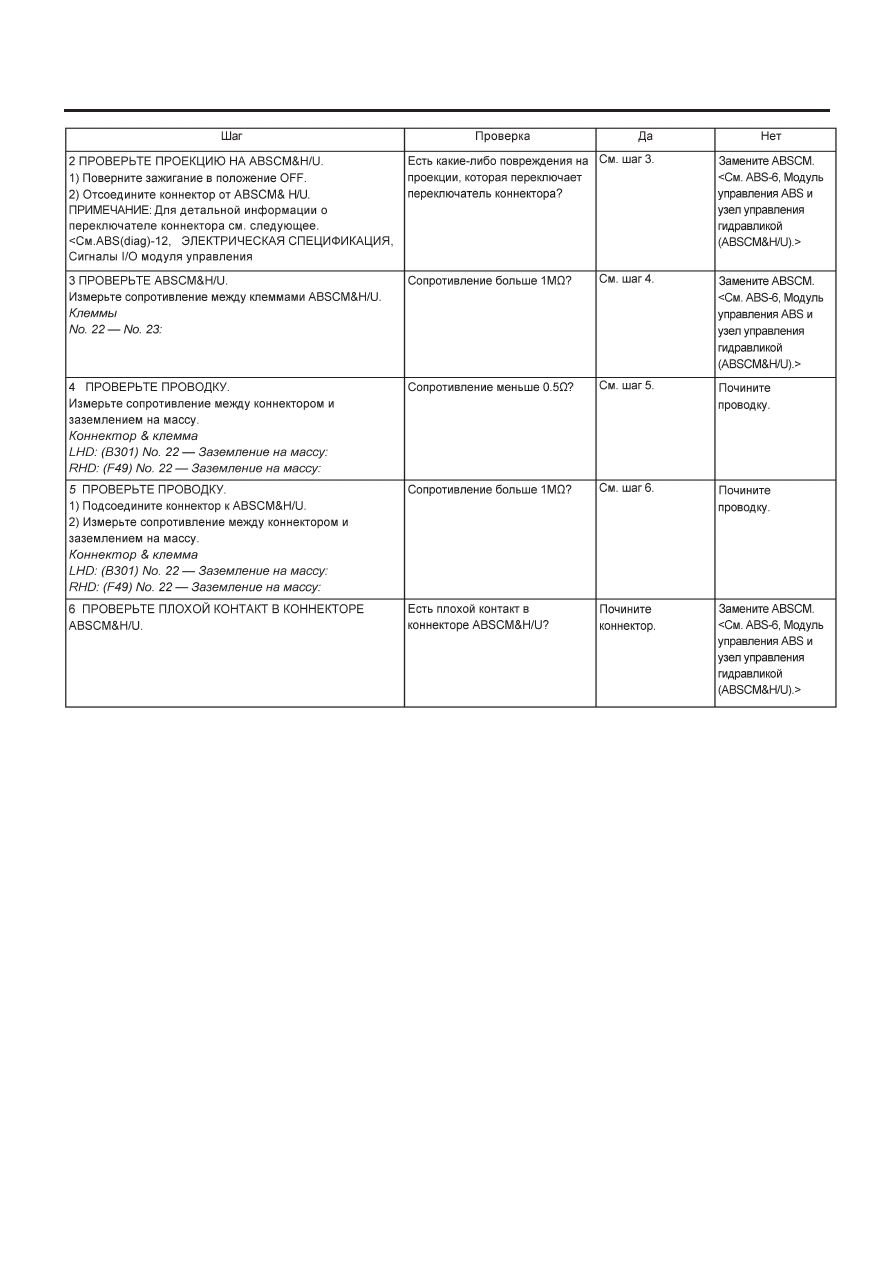

F:    DTC 27 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ

ЗАДНЕГО ЛЕВОГО ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

ДИАГНОЗ:
• Сломан датчик скорости колеса ABS (Переломлен провод, слишком высокое входное напряжение)
• Сломан коннектор проводки

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
