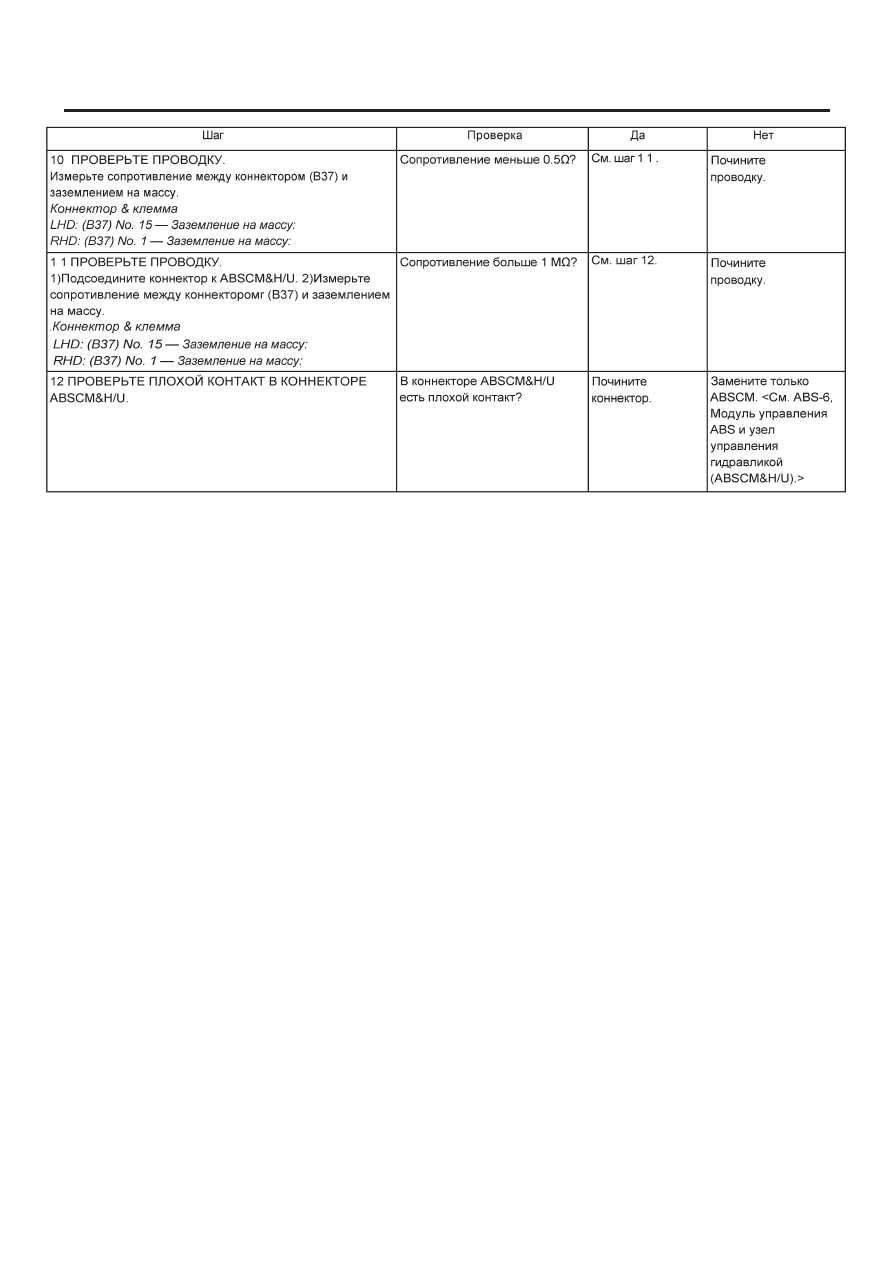

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS(diag)-33

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS(diag)-34

ABS (ДИАГНОСТИКА)

C:  ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ТОРМОЗОВ НЕ ГАСНЕТ

ДИАГНОЗ:
• Цепь предупреждающего светового сигнала тормозов замкнута.
• Неисправен датчик/коннектор

СИМПТОМ НЕПОЛАДКИ:
• После запуска двигателя предупреждающий световой сигнал продолжает гореть, даже ели рычаг стояночного тормоза отпущен.

ДИАГРАММА ПРОВОДКИ:

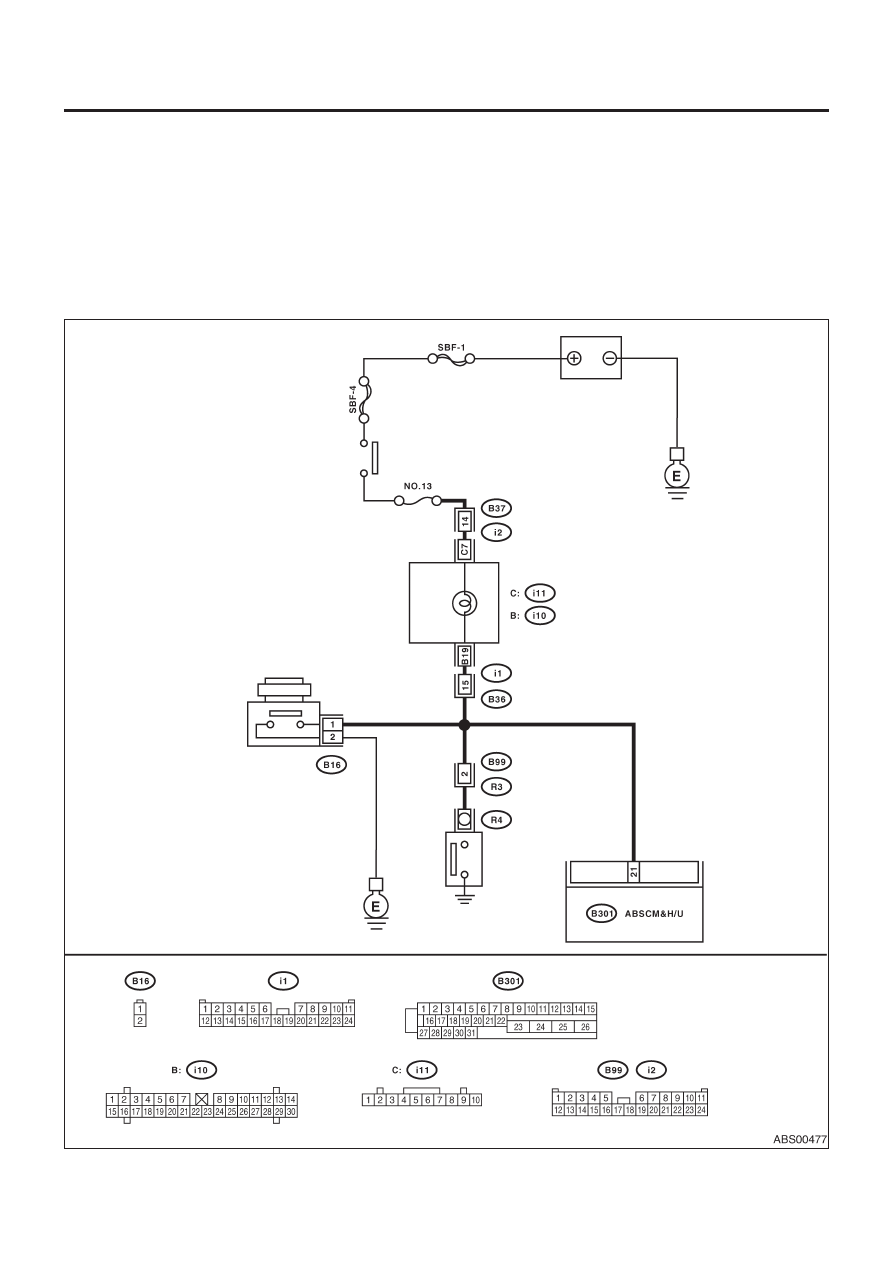

МОДЕЛЬ LHD

Переключатель
зажигания

Предупреждаю-

щий световой

сигнал тормозов

Аккумулятор

Переключатель уровня
тормозной жидкости

Переключа-
тель
стояночного
торомоза

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS(diag)-35

ABS (ДИАГНОСТИКА)

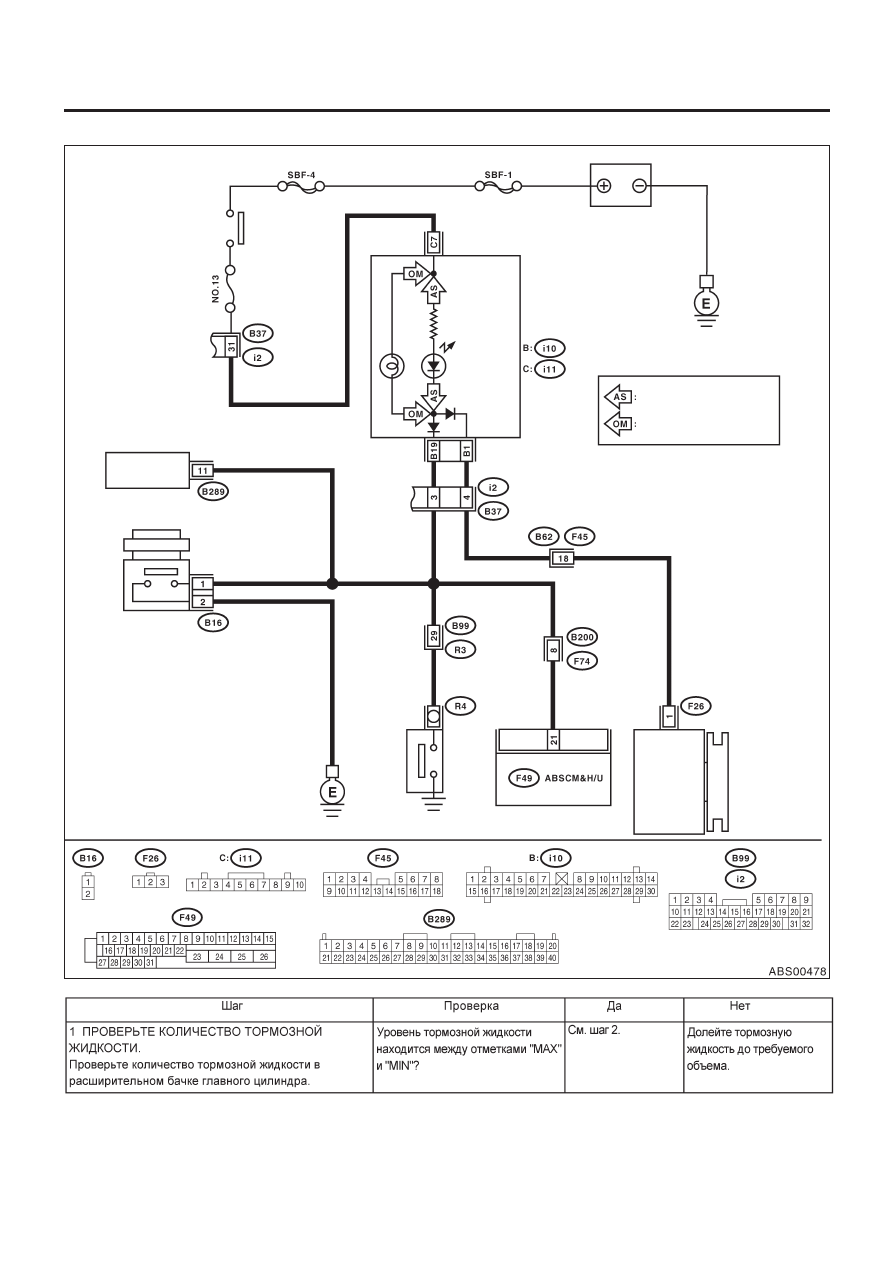

МОДЕЛЬ RHD

Переключатель
зажигания

Предупре-
ждающий
световой
сигнал
стояноч-
ного
тормоза/
уровня
тормозной
жидкости

Аккумулятор

Комбинационный
прибор

Модуль управления
контролируемого водителем
межосевого дифференциала

Переключатель уровня тормозной жидкости

Переключатель стояночного тормоза

Генератор

Модель STi KA

Кроме модели STi KA

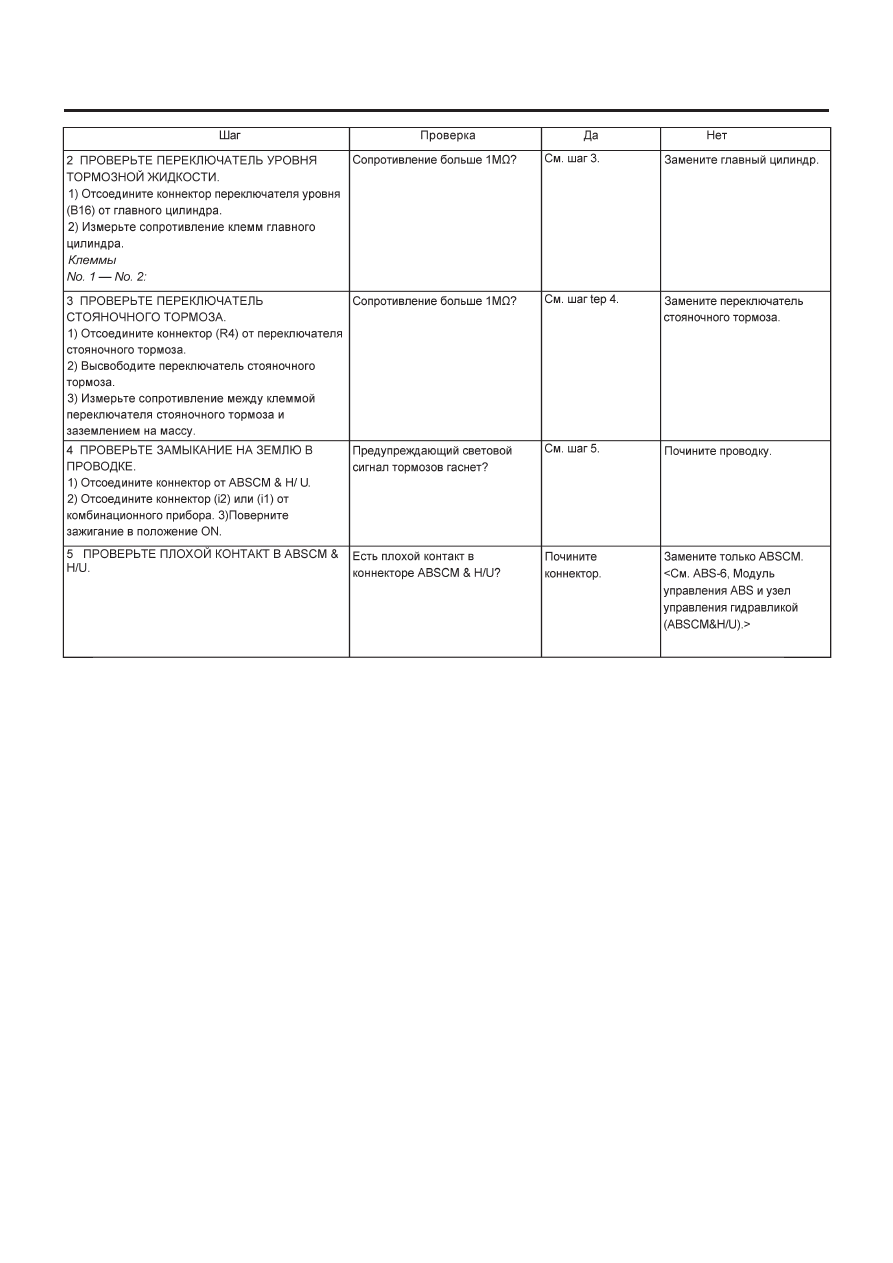

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS(diag)-36

ABS (ДИАГНОСТИКА)
