Subaru Impreza: тормозная систем. Руководство - часть 14

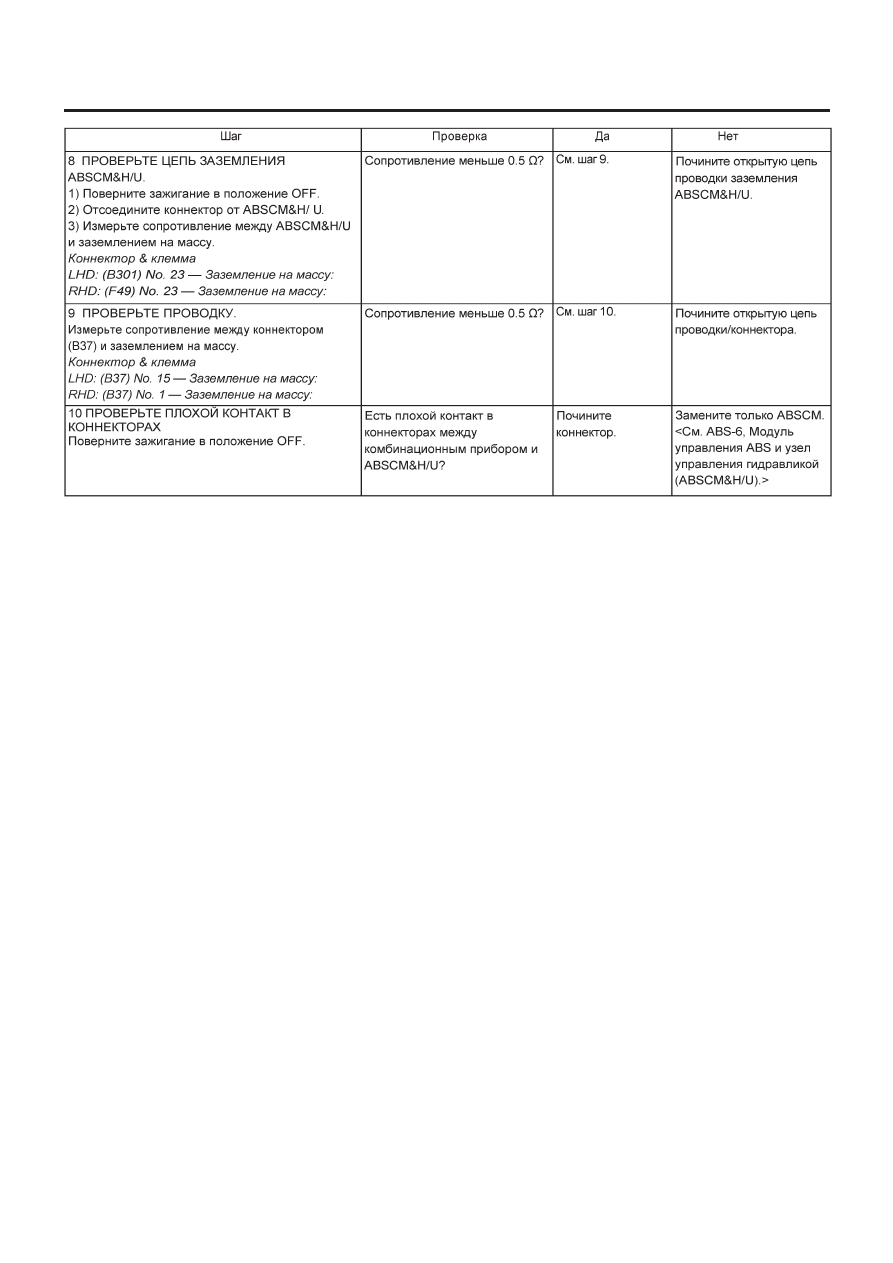

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS(diag)-29

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS(diag)-30

ABS (ДИАГНОСТИКА)

B: ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ABS НЕ ГАСНЕТ

ДИАГНОЗ:
•
Цепь предупреждающего светового сигнала ABS открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
•
При запуске и работе двигателя предупреждающий световой сигнал ABS продолжает гореть.

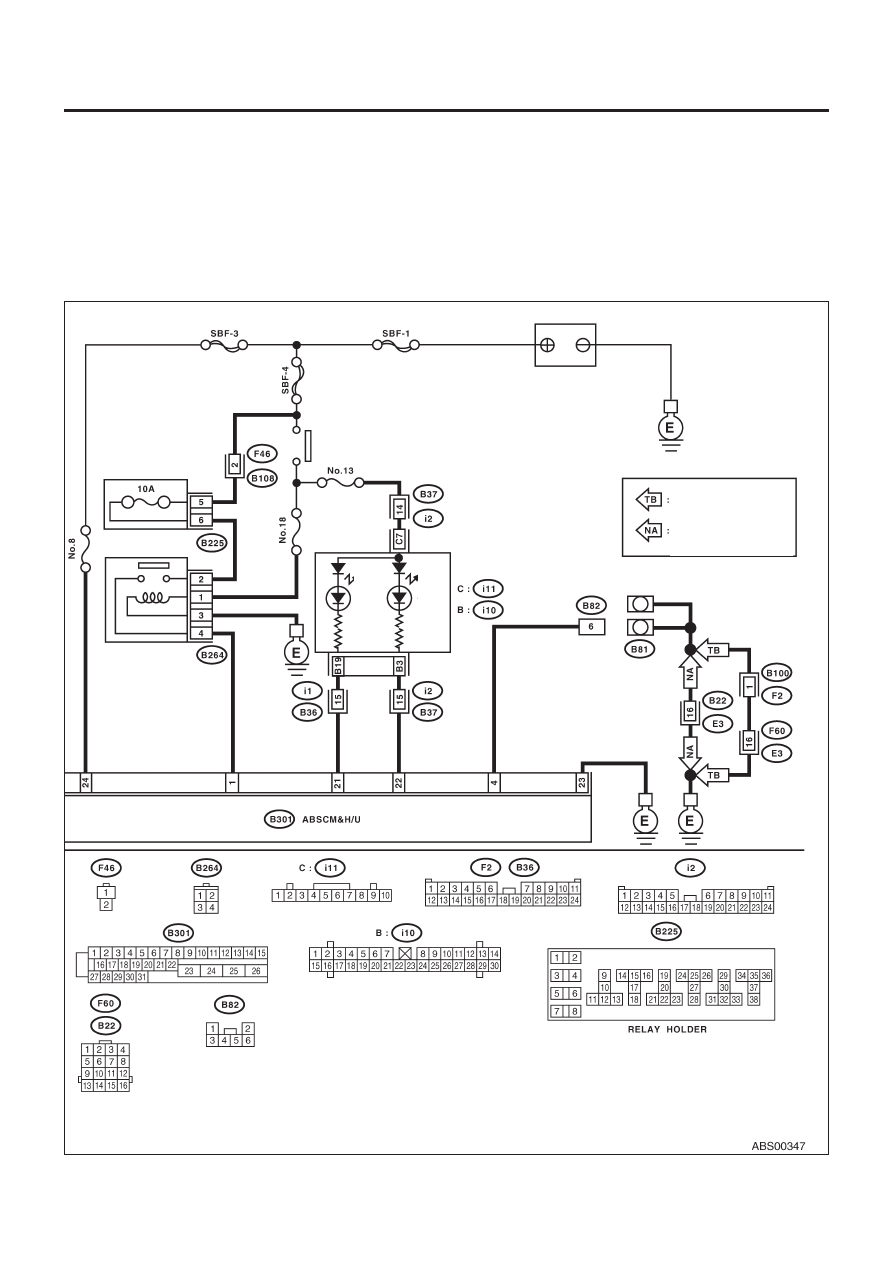

ДИАГРАММА ПРОВОДКИ:

МОДЕЛЬ LHD

Переключатель
зажигания

Держатель реле

Аккумулятор

Реле ABS

Предупреждающий

световой сигнал

тормозов

Предупреждающий

световой сигнал ABS

Комбинационный
прибор

Клемма заземления

Модель с двигателем
турбо

Модель с двигателем
не турбо

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS(diag)-31

ABS (ДИАГНОСТИКА)

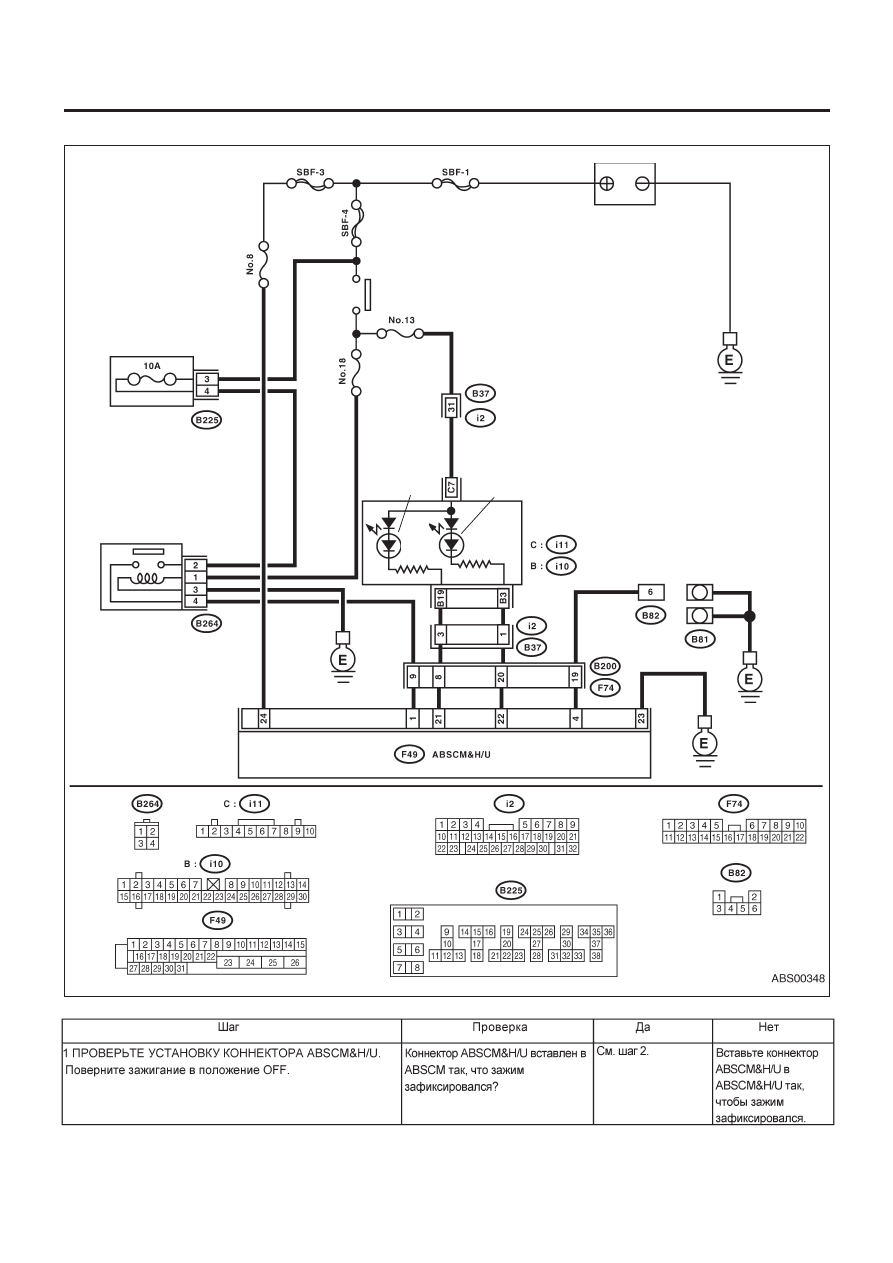

МОДЕЛЬ RHD

Переключатель
зажигания

Аккумулятор

Держатель реле

Реле ABS

Предупреждающий

световой сигнал

тормозов

Предупреждающий

световой сигнал ABS

Комбинационный
прибор

Клемма заземления

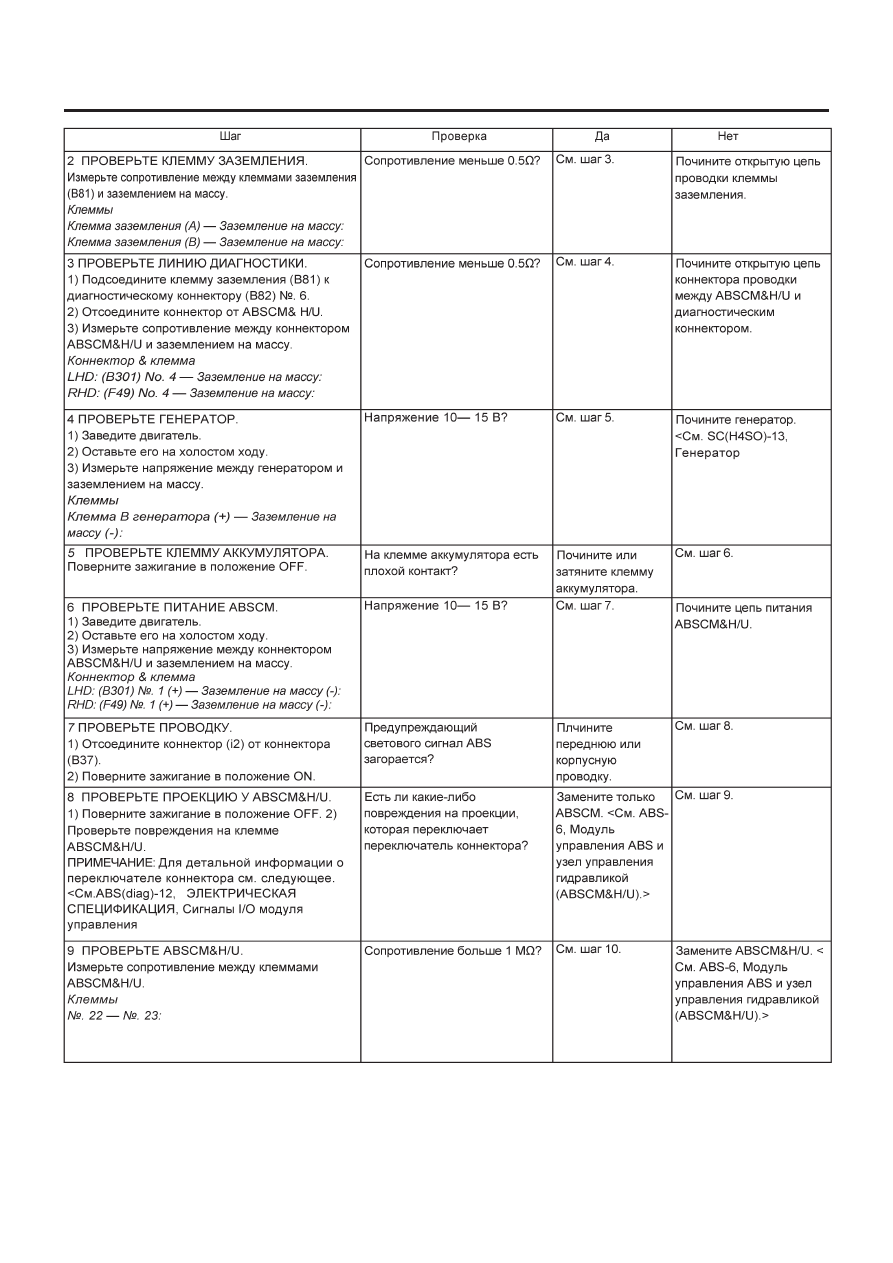

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS(diag)-32

ABS (ДИАГНОСТИКА)

.>

.>
