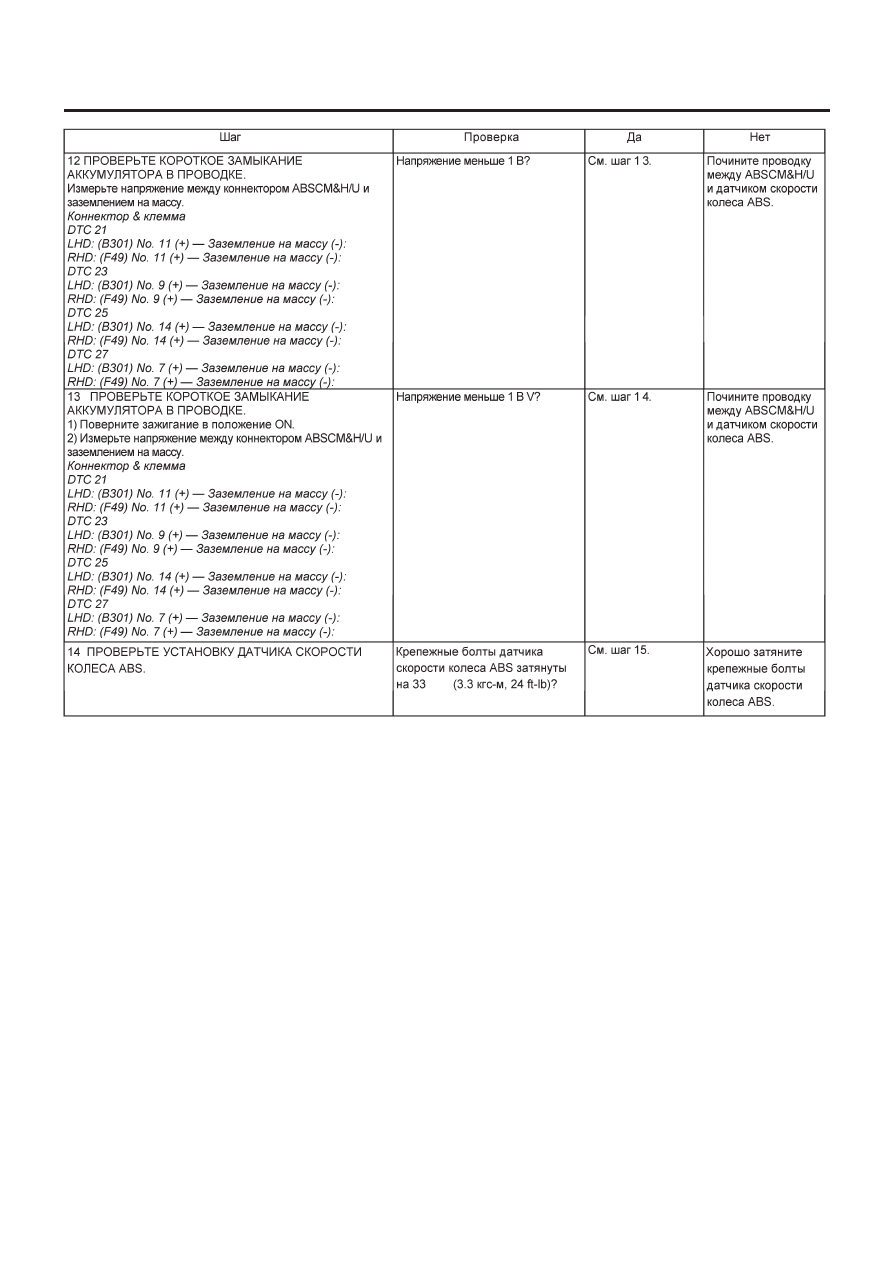

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-49

ABS (ДИАГНОСТИКА)

Н•м

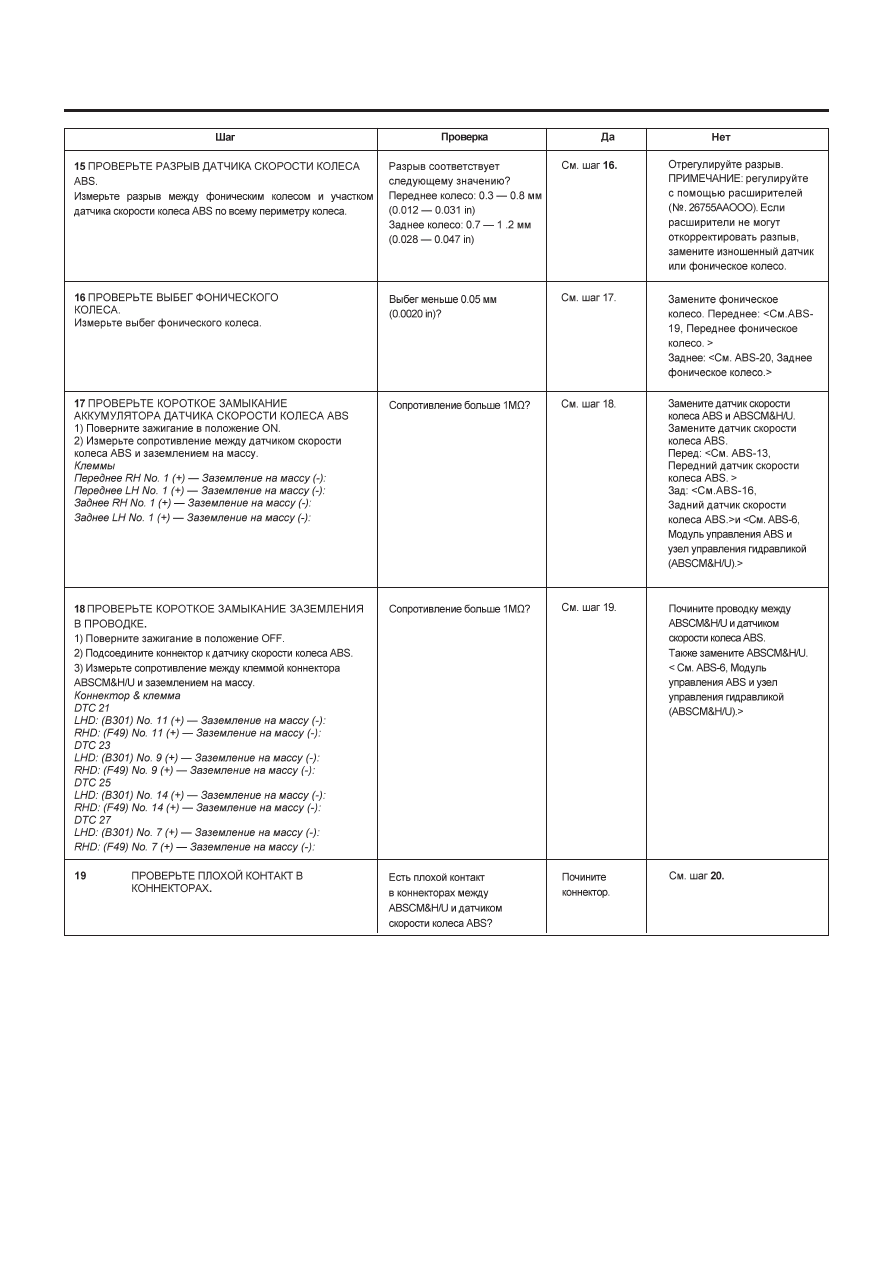

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-50

ABS (ДИАГНОСТИКА)

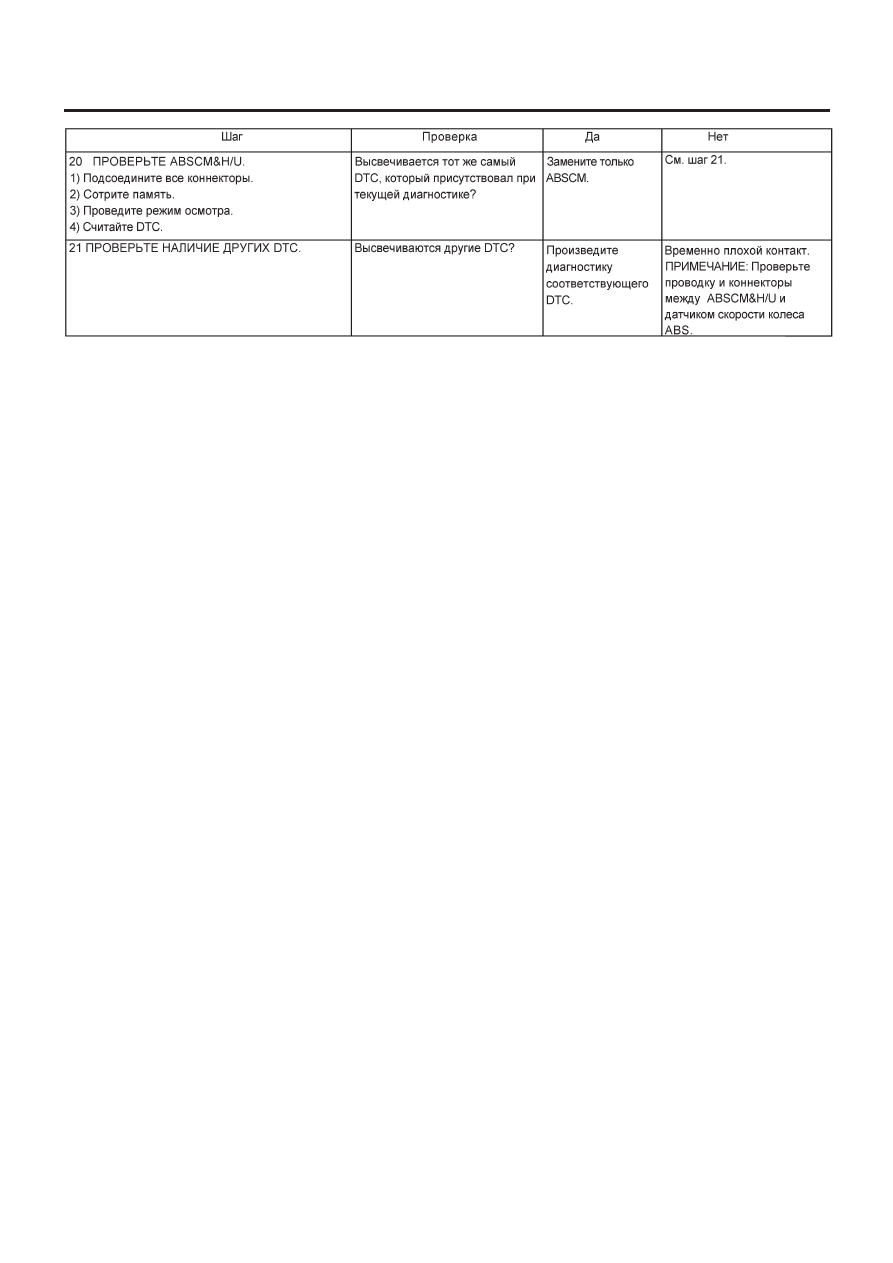

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-51

ABS (ДИАГНОСТИКА)

G:  DTC 22 НЕНОРМАЛЬНЫЙ СИГНАЛ ПЕРЕДНЕГО ПРАВОГО ДАТЧИКА

СКОРОСТИ КОЛЕСА ABS

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 28. <См. ABS(diag)-52, DTC 28 НЕНОРМАЛЬНЫЙ СИГНАЛ ЗАДНЕГО ЛЕВОГО ДАТЧИКА СКО-
РОСТИ КОЛЕСА ABS, Процедура диагностики с диагностическим кодом неполадки (DTC).>

H:   DTC 24 НЕНОРМАЛЬНЫЙ СИГНАЛ ПЕРЕДНЕГО ЛЕВОГО ДАТЧИКА

СКОРОСТИ КОЛЕСА ABS

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 28. <См. ABS(diag)-52, DTC 28 НЕНОРМАЛЬНЫЙ СИГНАЛ ЗАДНЕГО ЛЕВОГО ДАТЧИКА СКО-
РОСТИ КОЛЕСА ABS, Процедура диагностики с диагностическим кодом неполадки (DTC).>

I:     DTC 26 НЕНОРМАЛЬНЫЙ СИГНАЛ ЗАДНЕГО ПРАВОГО ДАТЧИКА

СКОРОСТИ КОЛЕСА ABS

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 28. <См. ABS(diag)-52, DTC 28 НЕНОРМАЛЬНЫЙ СИГНАЛ ЗАДНЕГО ЛЕВОГО ДАТЧИКА СКО-
РОСТИ КОЛЕСА ABS, Процедура диагностики с диагностическим кодом неполадки (DTC).>

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-52

ABS (ДИАГНОСТИКА)

J:    DTC 28 НЕНОРМАЛЬНЫЙ СИГНАЛ ЗАДНЕГО ЛЕВОГО ДАТЧИКА СКОРОСТИ

КОЛЕСА ABS

ДИАГНОЗ:
• Неисправный сигнал датчика скорости колеса ABS (шум, ненормальный сигнал и т.д.)
• Неисправная проводка/коннектор
СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.

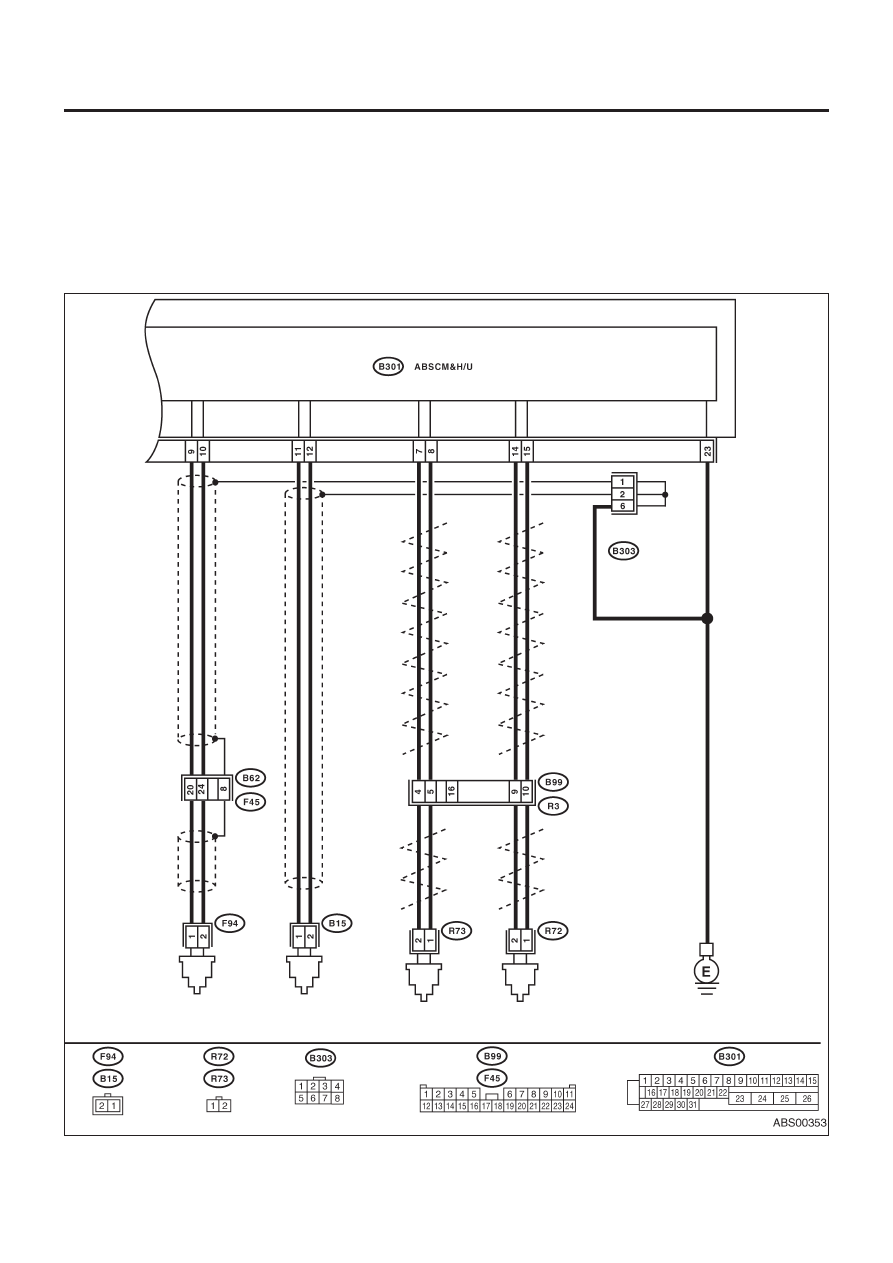

ДИАГРАММА ПРОВОДКИ:
МОДЕЛЬ LHD

Коннектор
защитного
соединения

Передний левый

датчик ABS

Передний

правый датчик

ABS

Задний левый

датчик ABS

Задний правый

датчик ABS

Перекрученный провод

Перекрученный провод
