ОБЩЕЕ ОПИСАНИЕ

RS-3

ЗАДНЯЯ ПОДВЕСКА

B: КОМПОНЕНТ

1.  ЗАДНЯЯ ПОДВЕСКА

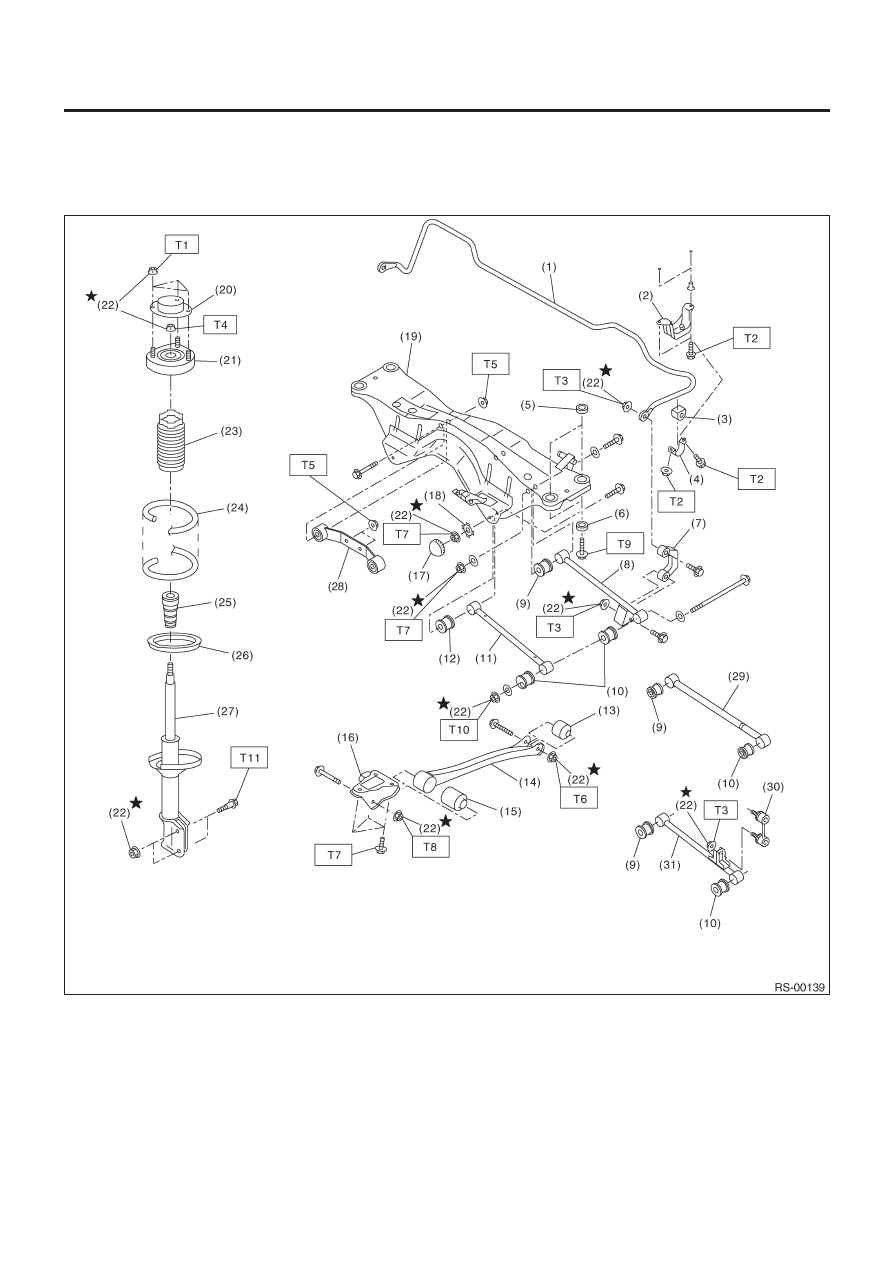

• МОДЕЛЬ AWD

ОБЩЕЕ ОПИСАНИЕ

RS-4

ЗАДНЯЯ ПОДВЕСКА

(1) Стабилизатор
(2) Кронштейн

стабилизатора

(3) Втулка

стабилизатора

(4) Зажим
(5) Плавающая

втулка

(6) Ограничитель
(7)  Тяга стабилизатора (кроме модели STi)
(8)  Задняя боковая тяга (со стабилизатором, кроме моде-

ли STi)

(9) Втулка

(C)

(10) Втулка (A)
(11)  Передняя боковая тяга
(12) Втулка (B)
(13)  Задняя втулка добавочной тяги
(14) Добавочная тяга
(15)  Передняя втулка добавочной тяги
(16) Кронштейн добавочной тяги
(17) Крышка (Защитная)
(18) Шайба
(19) Задняя поперечина
(20) Крышка крепления стойки
(21) Крепление стойки
(22) Самоконтрящаяся гайка
(23) Пыльник
(24) Витая пружина
(25) Помощник
(26) Гнездо нижней резинки
(27) Демпферная стойка
(28) Задний компонент заднего дифференциала
(29) Задняя боковая тяга (без стабилизатора)
(30)  Тяга стабилизатора (Модель STi)
(31)  Задняя боковая тяга (Модель STi)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

20 (2.0, 14.5)

T2:

25 (2.5, 18.1)

T3:

45 (4.6,33.2)

T4:

55 (5.6,41)

T5:

70 (7.1,52)

T6:

90 (9.2,66)

Т7 :

100 (10.2, 74)

T8:

115 (11.7,85)

T9:

130 (13.3, 96)

T10:

140 (14.3, 103)

T11:

200 (20.0, 145)

ОБЩЕЕ ОПИСАНИЕ

RS-5

ЗАДНЯЯ ПОДВЕСКА

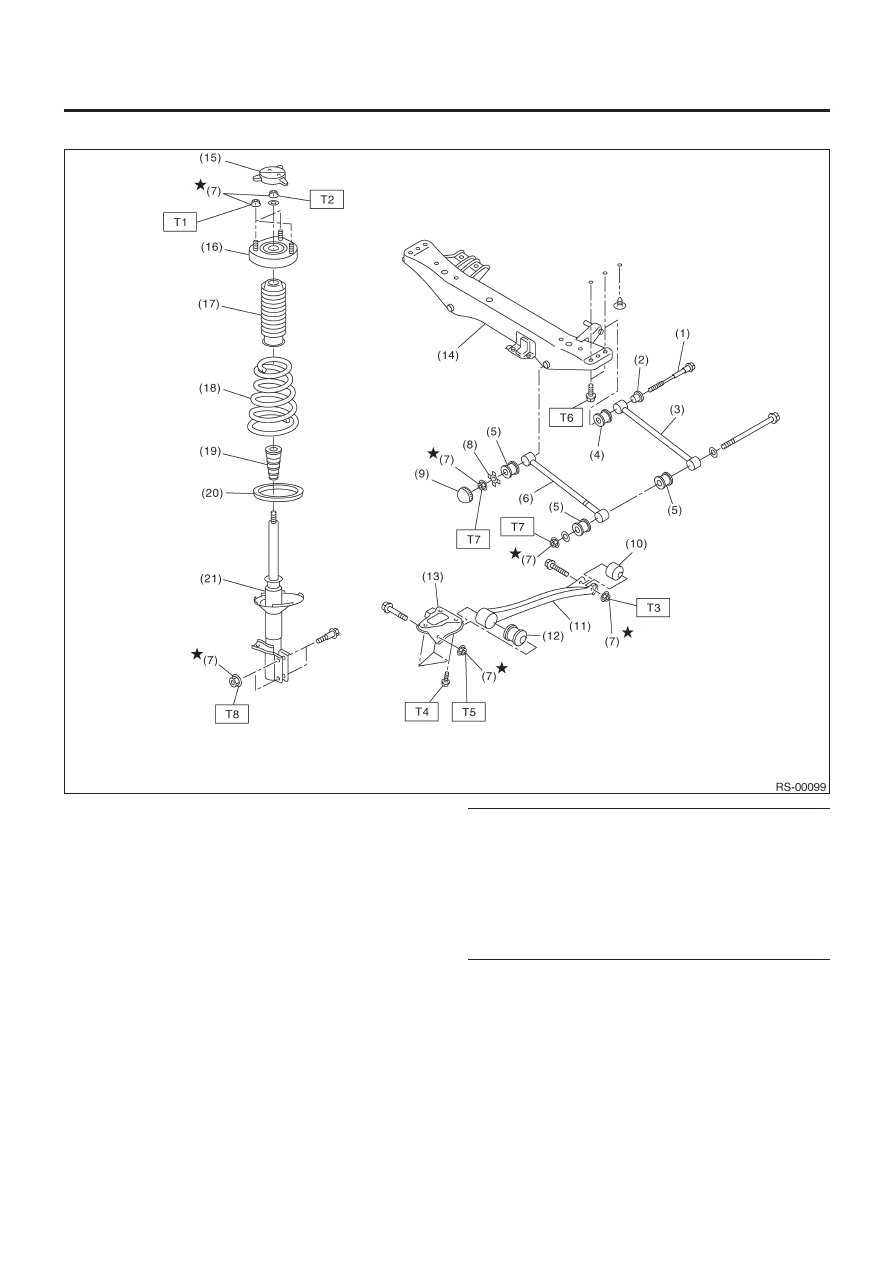

• МОДЕЛЬ FWD

(1) Регулировочный

болт

(2) Регулировочное

колесико

(3)  Задняя боковая тяга
(4) Втулка

(D)

(5) Втулка

(A)

(6)  Передняя боковая тяга
(7) Самоконтрящаяся

гайка

(8) Шайба
(9) Крышка

(Защитная)

(10)  Задняя втулка добавочной тяги
(11) Добавочная тяга
(12)  Передняя втулка добавочной тяги
(13)  Кронштейн добавочной тяги
(14) Задняя поперечина
(15)  Крышка крепления стойки
(16) Крепление стойки
(17) Пыльник
(18) Витая пружина
(19) Помощник
(20) Нижняя резинка
(21) Демпферная стойка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

20 (2.0, 14.5)

T2:

55 (5.6,41)

T3:

90 (9.2,66)

T4:

100 (10.2, 74)

T5:

115 (11.7,85)

T6:

130 (13.3,96)

T7:

135 (13.8, 100)

T8:

220 (22.4, 162)

ОБЩЕЕ ОПИСАНИЕ

RS-6

ЗАДНЯЯ ПОДВЕСКА

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении работ, включая
головной убор, защитные очки, и защитную обувь.
• Перед утилизацией амортизаторов выпустите из них воз-
дух. Также, не бросайте их в огонь.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Используйте фирменное масло, смазку и т.д. SUBARU, или
эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.
