2004 IMPREZA РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ

УКАЗАТЕЛЬ БЫСТРОГО ОЗНАКОМЛЕНИЯ

Передняя подвеска

FS

Задняя подвеска

RS

Система колес и шин

WT

Дифференциалы

DI

Переходный корпус

TC

Система ведущего вала

DS

ABS

ABS

ABS (диагностика)

ABS(diag)

Тормоза

BR

Стояночный тормоз

PB

Система усилителя (усилитель руля)

PS

G1870GE5

РАЗДЕЛ ШАССИ

Данное руководство предназначено для предоставления об-
служивающему персоналу SUBARU необходимой информа-
ции и данных для правильного обслуживания и ремонта авто-
мобилей SUBARU. Данное руководство включает процедуры
обслуживания, разборки, сборки, проверки и регулировки
компонентов и диагностики для опытных механиков. Пожа-
луйста, прочтите внимательно и используйте данное руко-
водство для выполнения всех ремонтных работ для удовле-
творения наших потребителей путем содержания их автомо-
биля в оптимальном состоянии.   В случае если во время ре-
монта требуется замена деталей, всегда используйте фир-
менные детали SUBARU.

Вся информация, иллюстрации и спецификации, содержа-
щиеся в данном руководстве, основаны на самой последней
информации о продукции, доступной на момент утверждения
в печать.

FUJI HEAVY INDUSTRIES LTD.

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Регулировка установки колес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3.  Передняя поперечная тяга  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.  Переднее шаровое соединение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

5.  Передняя стойка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

6.  Передний стабилизатор  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

7.  Передняя поперечина  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

8.  Подрамник  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

9.  Передний несущий рычаг  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

10. Общая табблица диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

ПЕРЕДНЯЯ ПОДВЕСКА

FS

Стр.

ОБЩЕЕ ОПИСАНИЕ

FS-2

ПЕРЕДНЯЯ ПОДВЕСКА

1. Общее описание

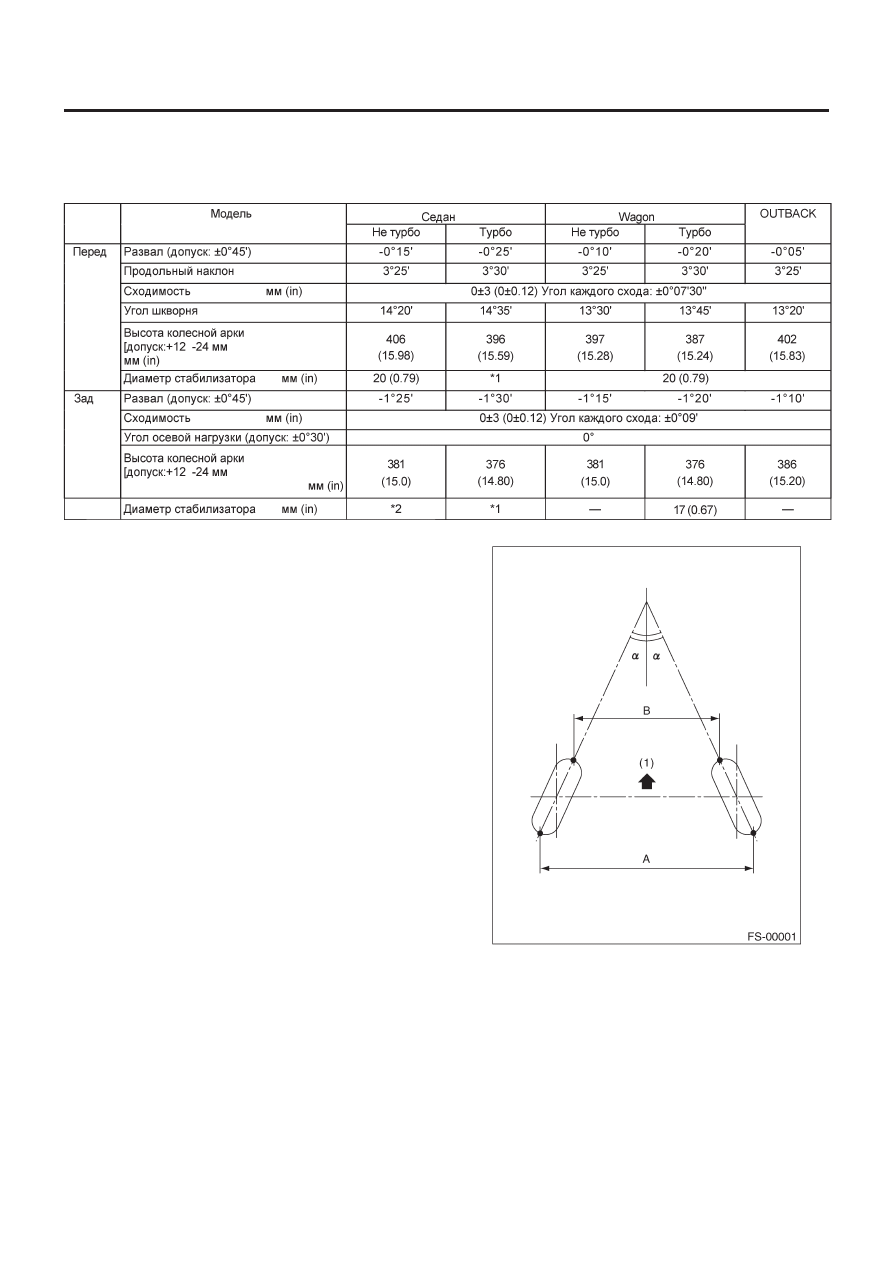

A: СПЕЦИФИКАЦИИ

*1

WRX: 20 мм (0.79 in)
STi: 19 мм (0.75 in)

*2    TS, GX: Нет

RS: 10 мм (0.39 in)

ПРИМЕЧАНИЕ:
• Передняя и задняя сходимость и передний развал возмож-
но регулировать. Если допуск сходимости или развала пре-
вышает спецификации, отрегулируйте сходимость или раз-
вал в соответствии со спецификациями.
• Другие пункты, указанные в спецификации, регулировать
нельзя. Если другие пункты выходят за пределы специфика-
ции, проверьте детали подвески и соединения на предмет де-
формации и замените их на новые в случае необходимости.

(1)    Перед

A- B =  Положительно: Сходимость,

Отрицательно: Обратное схождение

α = Угол каждого схода
