ПЕРЕДНИЙ НЕСУЩИЙ РЫЧАГ

FS-27

ПЕРЕДНЯЯ ПОДВЕСКА

9. Передний несущий рычаг

A:  ДЕМОНТАЖ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль.
3) Снимите поддон.

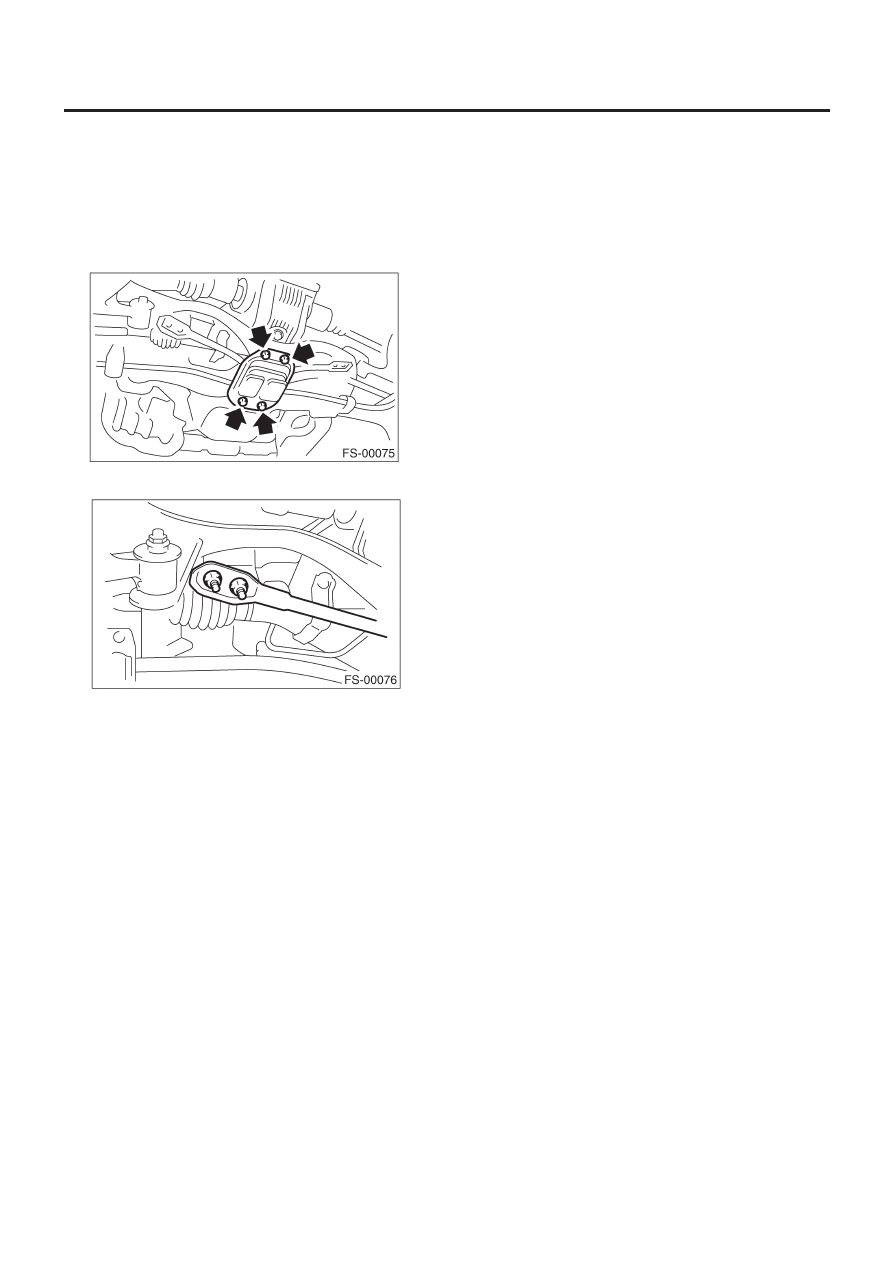

4) Снимите четыре болта и пластину для поддомкрачивания.

5) Снимите две гайки на обоих концах рычага соответственно.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

Между передним несущим рычагом и поперечиной:

30 Н•м (3.1 кгс-м, 22 ft-lb)

Между пластиной для поддомкрачивания
и поперечиной:

70 Н•м (7.1 кгс-м, 52 ft-lb)

C: ОСМОТР

Проверьте передний несущий рычаг на предмет износа, по-
вреждений и трещин и почините или замените в случае обна-
ружения таковых.

ОБЩАЯ ТАБЛИЦА ДИАГНОСТИКИ

FS-28

ПЕРЕДНЯЯ ПОДВЕСКА

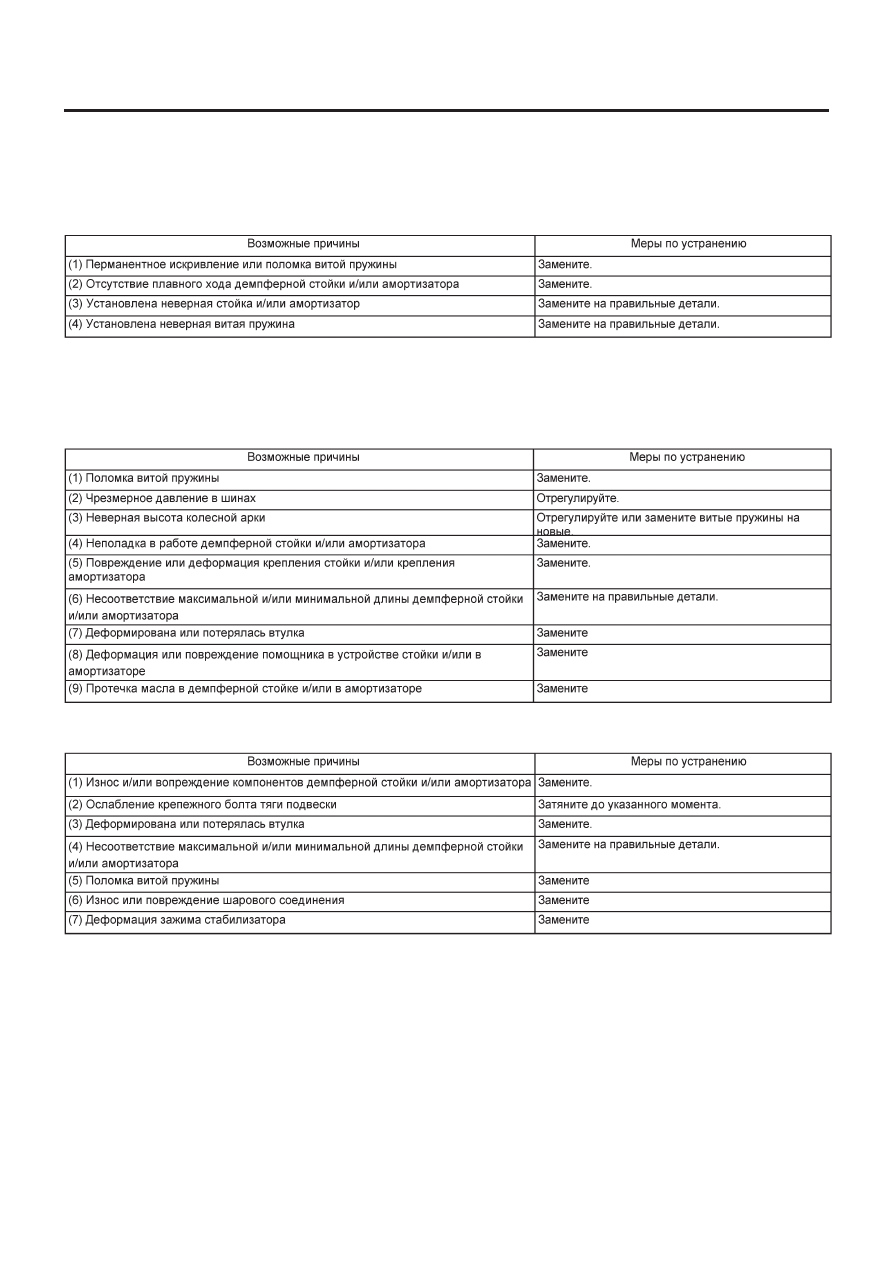

10. Общая таблица диагностики

A:  ОСМОТР

1. НЕВЕРНАЯ ПОСАДКА АВТОМОБИЛЯ ИЛИ НЕВЕРНАЯ ВЫСОТА КОЛЕСНЫХ АРОК

2.  ПЛОХОЙ КОМФОРТ ПРИ ДВИЖЕНИИ

1) Большая отдача
2) Автомобиль продолжает раскачиваться слишком долго после переезда через кочку и/или выбоину.
3) Сильная встряска при ударах

3. ШУМ

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Регулировка установки колес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

3.  Задний стабилизатор  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4.  Задняя добавочная тяга  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

5.  Задняя стойка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

6.  Боковая тяга . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

7.  Задняя поперечина  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

8.  Общая таблица диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

ЗАДНЯЯ ПОДВЕСКА

RS

Стр.

ОБЩЕЕ ОПИСАНИЕ

RS-2

ЗАДНЯЯ ПОДВЕСКА

1. Общее описание

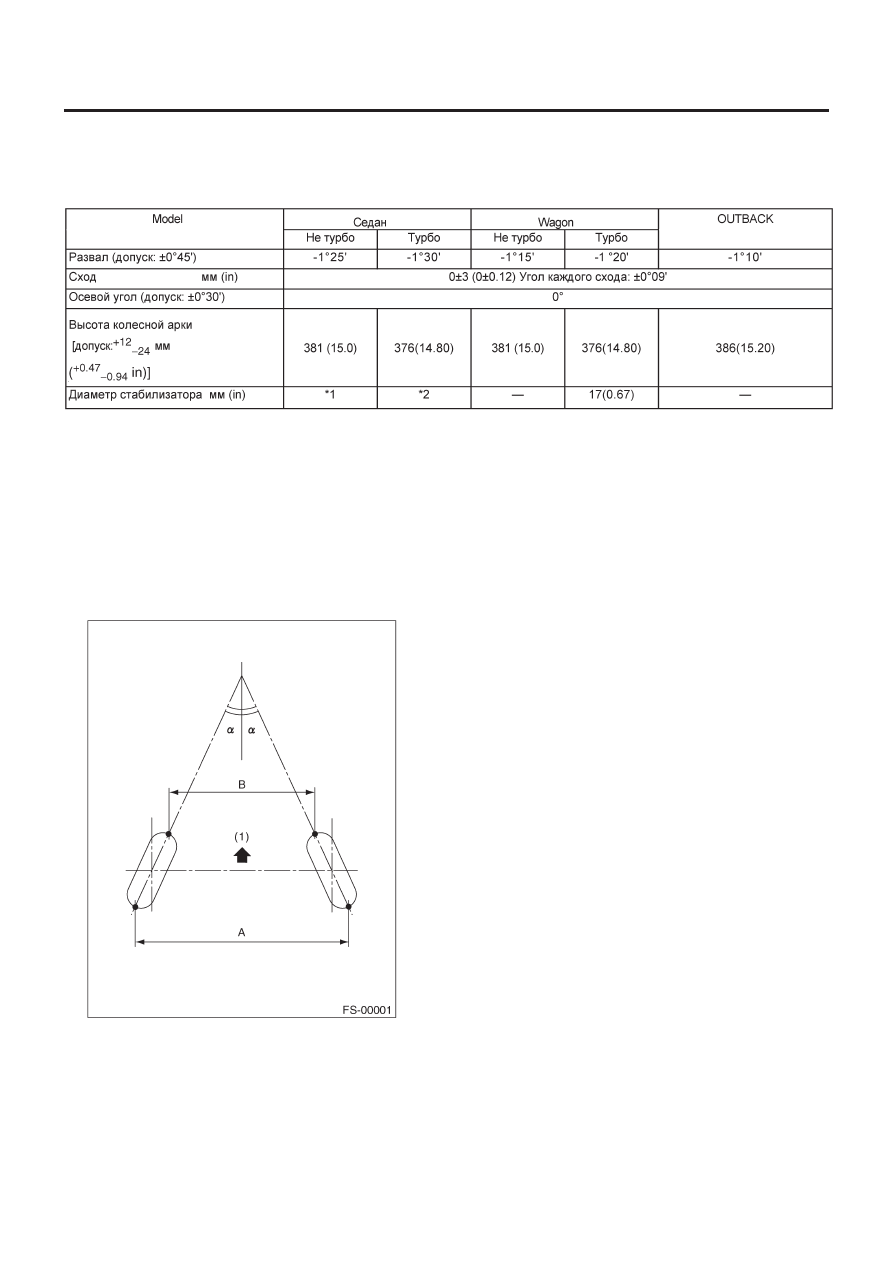

A: СПЕЦИФИКАЦИИ

*1     TS, GX: Нет

RS: 10 мм (0.39 in)

*2     WRX: 20 мм (0.79 in)

STi: 19 мм (0.75 in)

ПРИМЕЧАНИЕ:
• Передняя и задняя сходимость и передний развал возмож-
но регулировать. Если допуск сходимости или развала превы-
шает спецификации, отрегулируйте сходимость или развал.
• Другие пункты, указанные в спецификации, регулировать
нельзя. Если другие пункты выходят за пределы специфика-
ции, проверьте детали подвески и соединения на предмет де-
формации и замените их на новые в случае необходимости.

(1)   Перед

A- B =Положительно: Схождение,

Отрицательно: обратное схождение

α = Угол каждого схода
