ОБЩЕЕ ОПИСАНИЕ

5MT-25

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

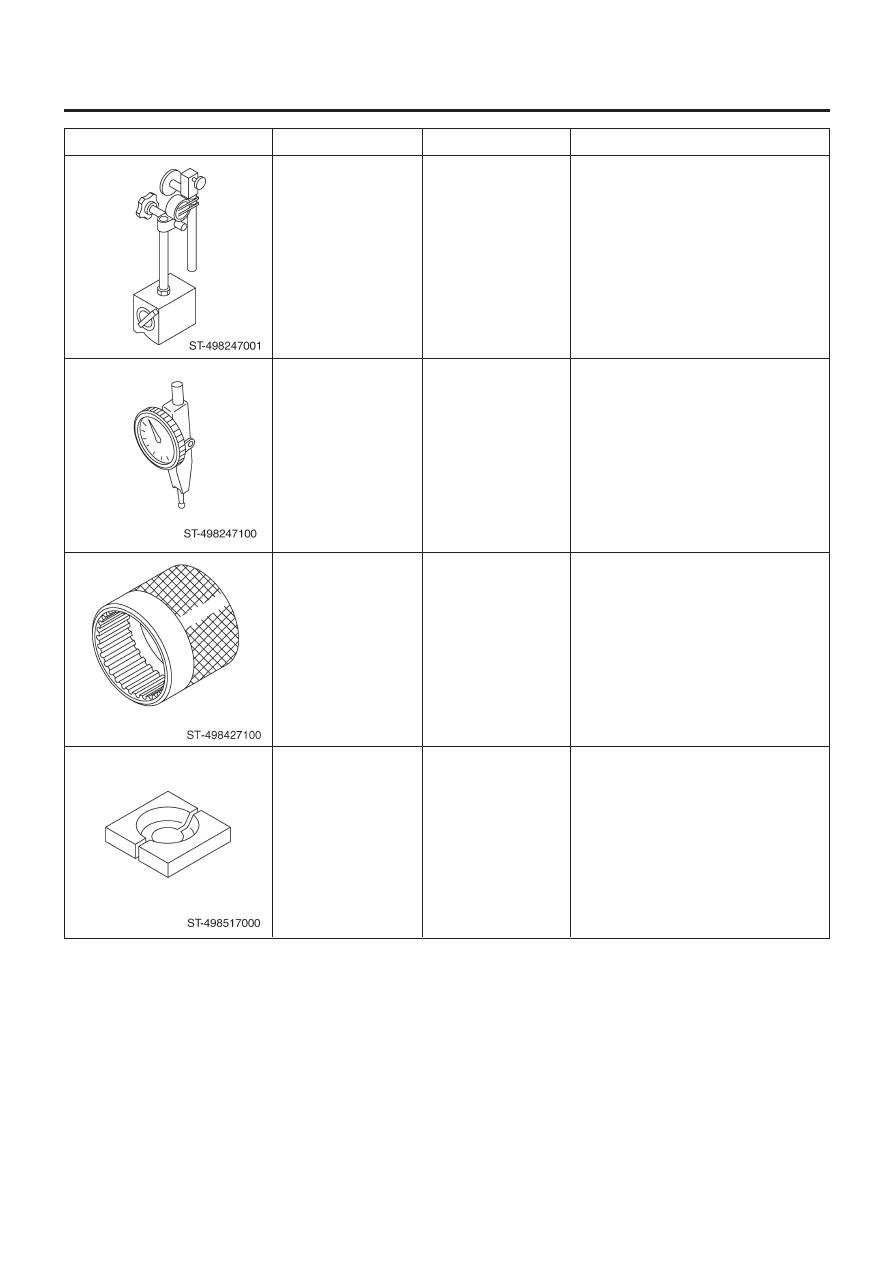

498247001

498247100

498427100

498517000

МАГНИТНАЯ БАЗА

ЦИФЕРБЛАТНЫЙ
ИНДИКАТОР

СТОППЕР

ЗАМЕНИТЕЛЬ

• Используется для измерения люфта
между боковой шестерней и шестерней и
гипоидной шестерни.
• Используется с ЦИФЕРБЛАТНЫМ
ИНДИКАТОРОМ (498247100).

• Используется для измерения люфта
между боковой шестерней и шестерней и
гипоидной шестерни.
• Используется с МАГНИТНОЙ БАЗОЙ
(498247001).

Используется для фиксации устройства
вала ведущей шестерни и устройства
ведомой шестерни при демонтаже
запорной гайки устройства вала ведущей
шестерни.

• Используется для демонтажа упорной
пластины ведущей шестерни и кольца
роликового подшипника.
• Для FWD.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

5MT-26

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

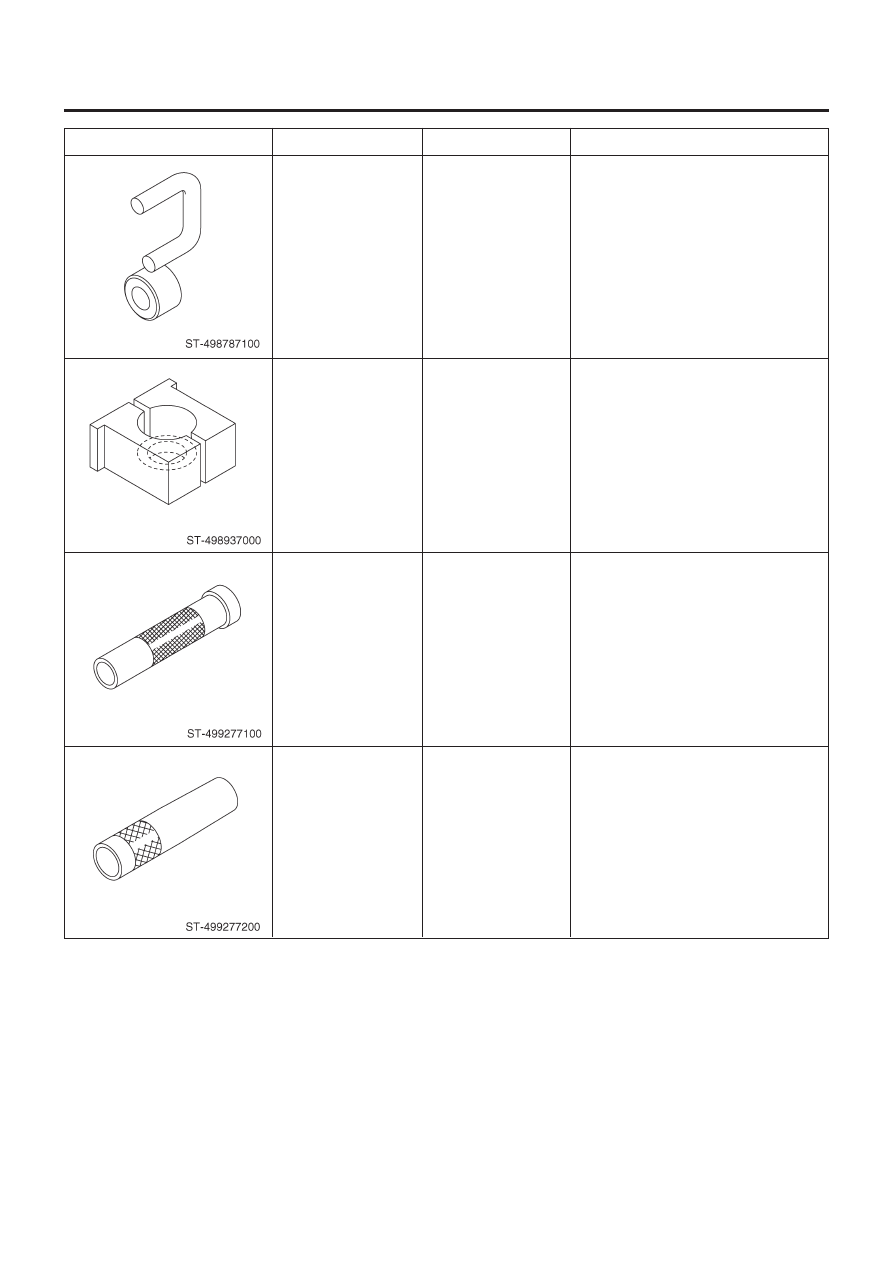

498787100

498937000

499277100

499277200

СТОПОР ГЛАВНОГО
ВАЛА

ДЕРЖАТЕЛЬ
ТРАНСМИССИИ

УСТАНОВЩИК
ВТУЛКИ 1-2

УСТАНОВЩИК

Используется для демонтажа и установки
запорной гайки главного вала
трансмиссии.

Используется для демонтажа и установки
запорной гайки главного вала
трансмиссии.

• Используется для установки упорной
пластины 1-й ведомой шестерни и втулки
1-й – 2-й ведомой шестерни.
• Используется для установки внешних
колец роликовых подшипников на корпус
дифференциала.

Используется для прессовой посадки 2-й
ведомой шестерни, роликовых
подшипников и 5-й ведомой шестерни на
ведомый вал.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

5MT-27

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

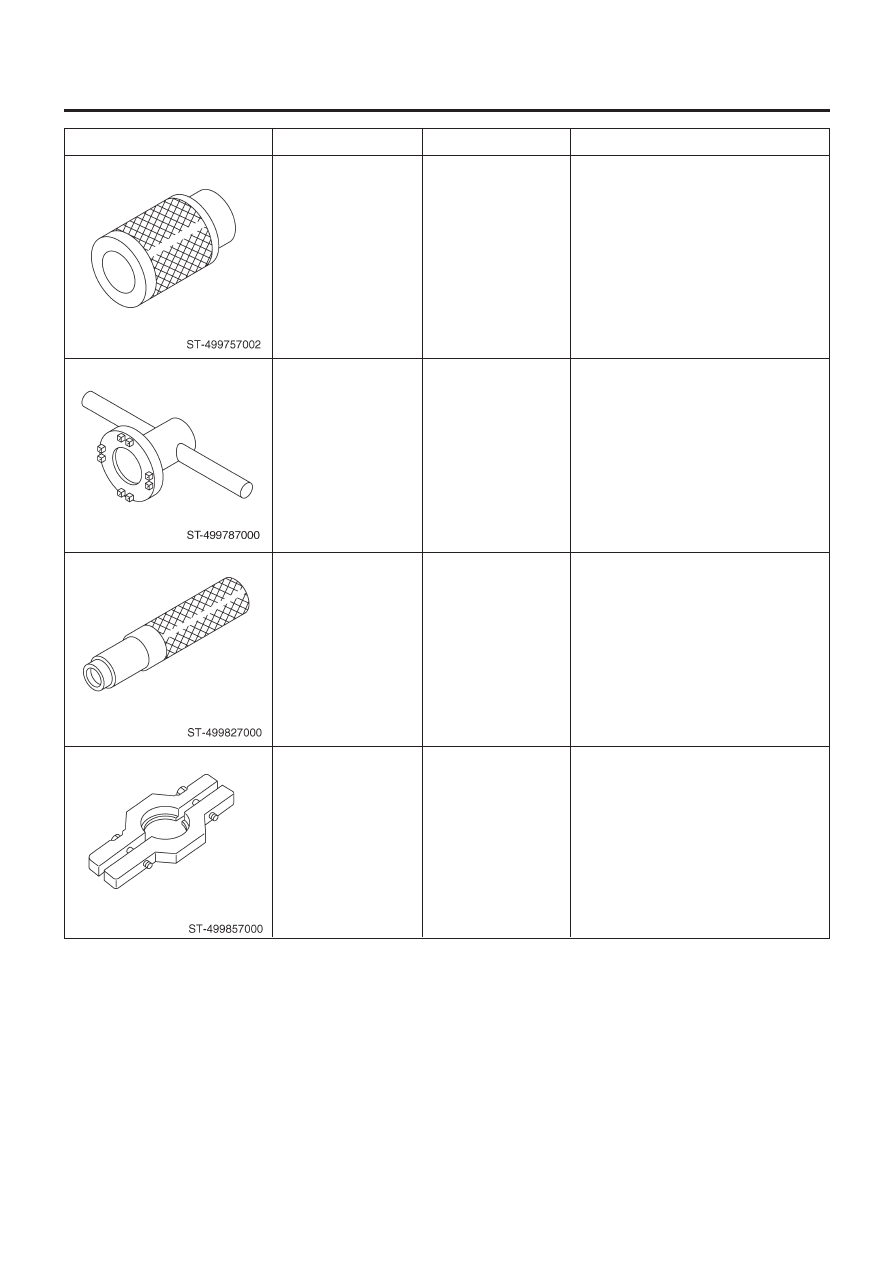

499757002

499787000

499827000

499857000

УСТАНОВЩИК

УСТРОЙСТВО КЛЮЧА

ПРЕСС

СЪЕМНИК 5-Й
ВЕДОМОЙ ШЕСТЕРНИ

• Используется для установки
обжимочного кольца (ВНЕШН. 25) и
шарикового подшипника (25x26x 17).
• Используется для установки конуса
подшипника переходной ведомой
шестерни (сторона основной части
добавки).

Используется для демонтажа и установки
бокового фиксатора дифференциала.

Используется для установки сальника
спидометра при установке троса
спидометра на трансмиссию.

Используется для демонтажа 5-й ведомой
шестерни.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

5MT-28

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

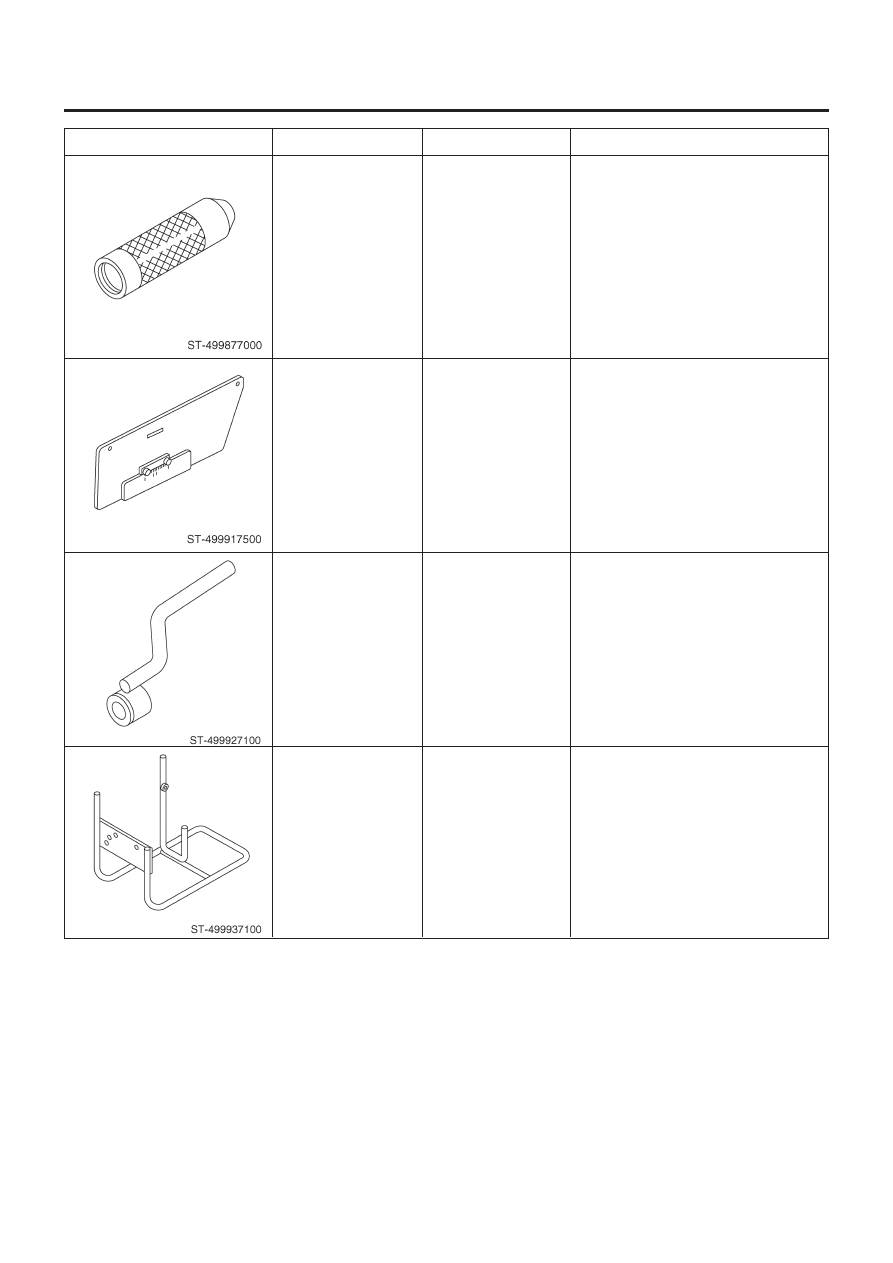

499877000

499917500

499927100

499937100

УСТАНОВЩИК
КОЛЬЦА 4-5

УСТРОЙСТВО
ИЗМЕРИТЕЛЯ
ВЕДУЩЕЙ ШЕСТЕРНИ

РУЧКА

УСТАНОВКА
ТРАНСМИССИОННОГО
СТЕНДА

• Используется дял установки кольца 4-го
игольчатого подшипника и шарикового
подшипника на главный вал трансмиссии.
• Используется со СЪЕМНИКОМ
(899714110).

Используется для регулировки прокладки
ведущей шестерни.

Используется для посадки главного вала
трансмиссии.

Стенд, используемый для разборки с
сборки трансмиссии.

ОПИСАНИЕ

ПОМЕТКИ
