Subaru Impreza: трансмиссия и сцепление. Руководство - часть 84





ОБЩЕЕ ОПИСАНИЕ

5MT-17

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

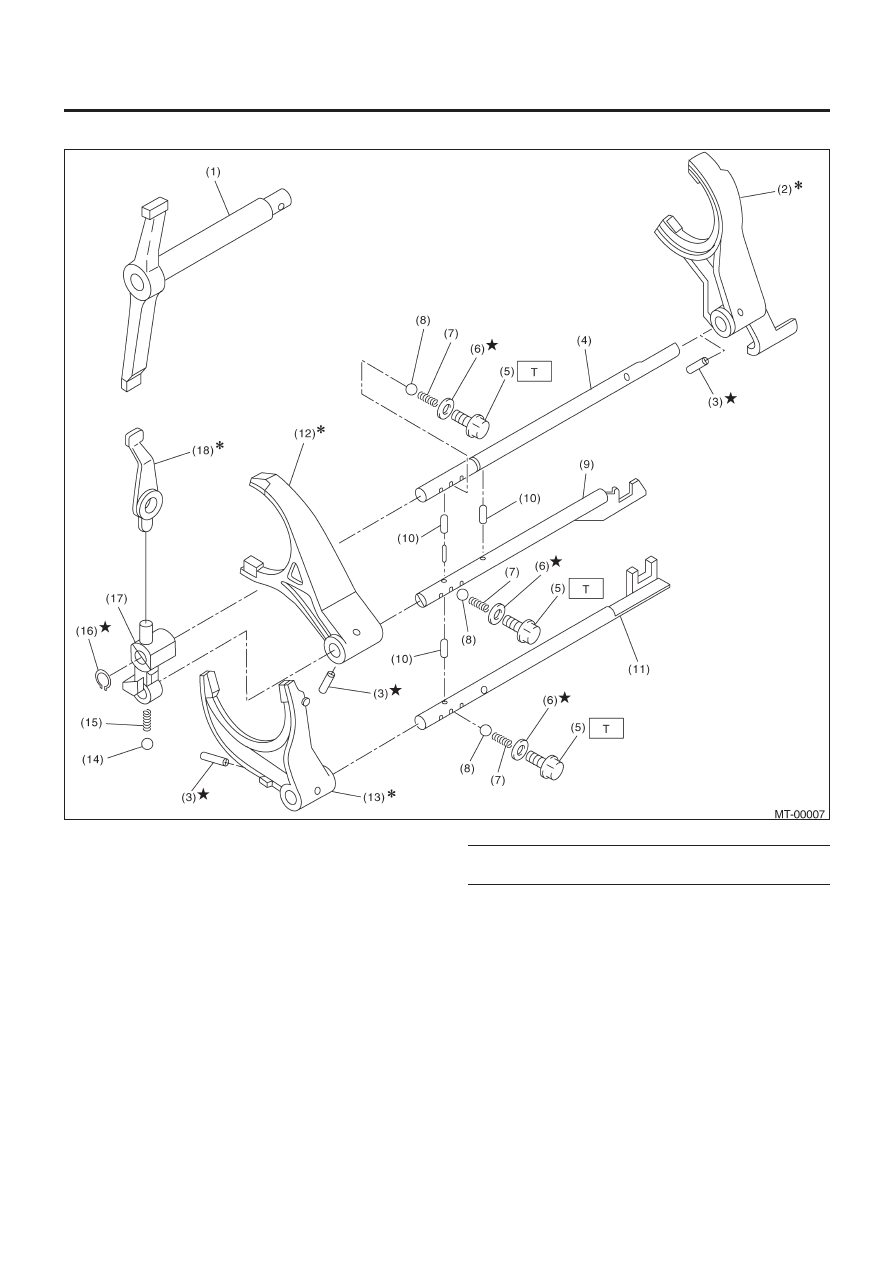

(1) Рычаг

переключателя

(2)  Вилка переключателя 5-й
(3) Прямая

шпилька

(4)  Шток вилки реверса
(5)  Проверочный шаровой клапан
(6) Прокладка
(7)  Проверочная шаровая пружина
(8) Шарик
(9)  Шток вилки 3-й – 4-й
(10) Блокировочный плунжер
(11)  Шток вилки 1-й – 2-й
(12)  Вилка переключателя 3-й – 4-й
(13)  Вилка переключателя 1-й – 2-й
(14) Шарик
(15) Пружина
(16)  Обжимочное кольцо (Внешнее)
(17)  Рычаг штока реверсивной вилки
(18)  Рычаг переключения реверса

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

20 (2.0, 14.5)

4. ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК ПЕРЕКЛЮЧАТЕЛЯ

ОБЩЕЕ ОПИСАНИЕ

5MT-18

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

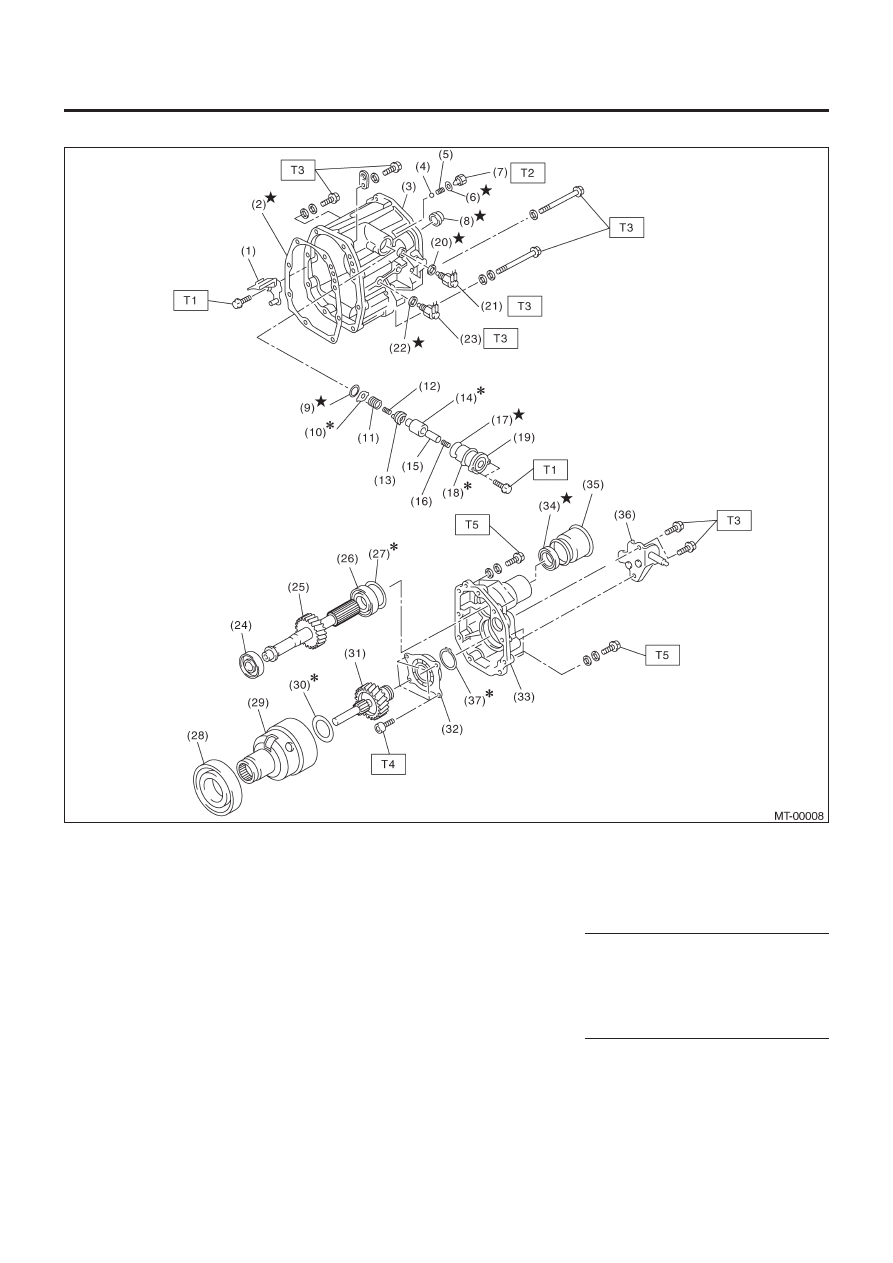

5. ПЕРЕХОДНЫЙ КОРПУС И ДОБАВКА

(1) Масляная

направляющая

(2) Прокладка
(3) Переходный

корпус

(4) Шарик
(5)  Пружина с упором на реверс
(6) Прокладка
(7) Заглушка
(8) Сальник
(9)  Обжимочное кольцо (Внутреннее)
(10)  Пластина ограничения реверса
(11)  Пружина ограничения реверса
(12)  Возвратная пружина реверса
(13)  Ограничительный кулачок реверса
(14)  Вал с упором на реверс
(15)  Крышка возвратной пружины
(16) Возвратная пружина

(17) Кольцевой уплотнитель
(18) Регулировочная прокладка
(19)  Муфта ограничения реверса
(20) Прокладка
(21) Нейтральный переключатель
(22) Прокладка
(23)  Переключатель огней заднего хода
(24) Роликовый подшипник
(25)  Переходная ведомая шестерня
(26) Роликовый подшипник
(27) Регулировочная шайба
(28) Шариковый подшипник
(29) Межосевой дифференциал
(30) Регулировочная шайба
(31)  Переходная ведущая шестерня
(32) Шариковый подшипник

(33) Добавочный корпус
(34) Сальник
(35) Пыльник
(36) Кронштейн переключения
(37) Обжимочное кольцо

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6.4 (0.65,4.7)

T2:

10  (1.0, 7.2)

T3:

25 (2.5, 18.1)

T4:

26 (2.7,20)

T5:

40 (4.1,29.7)

ОБЩЕЕ ОПИСАНИЕ

5MT-19

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

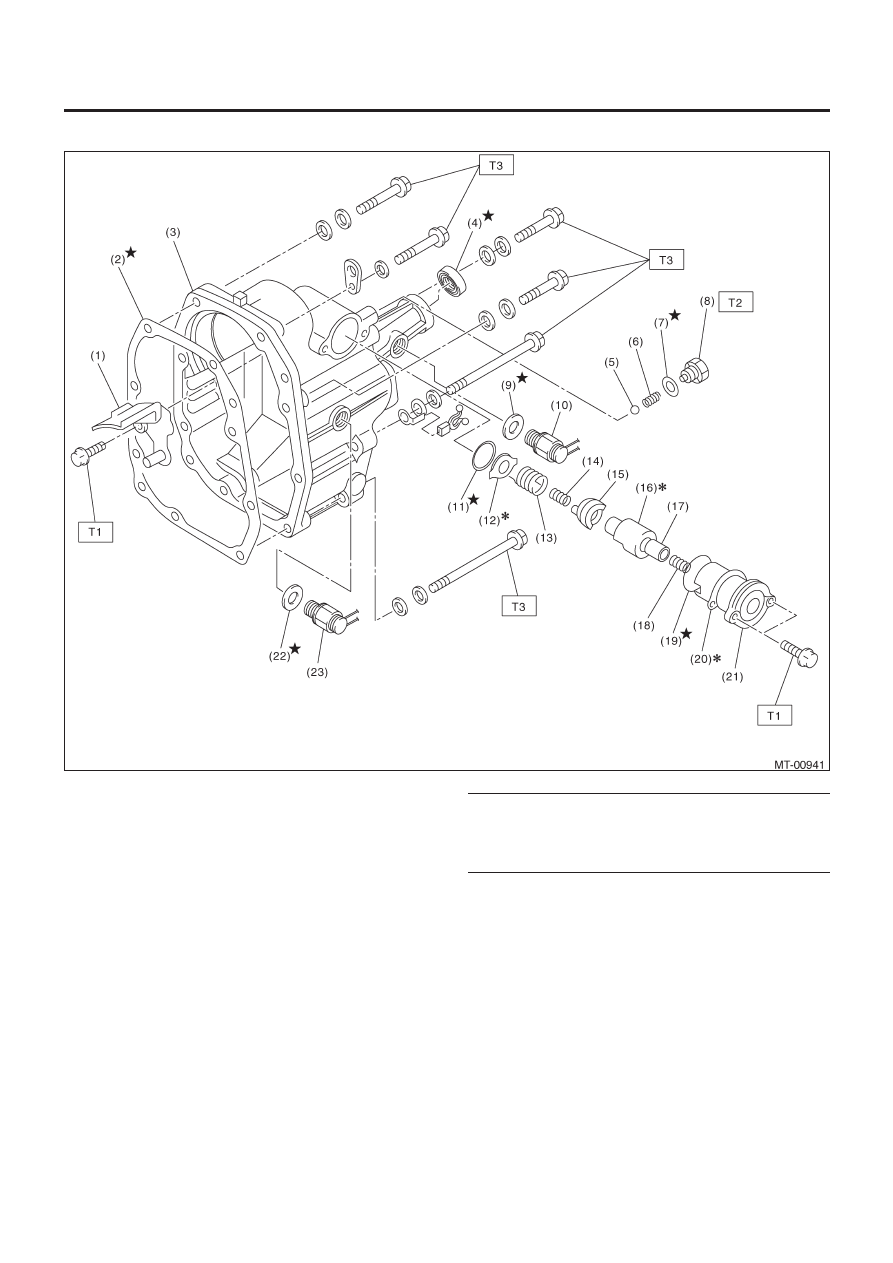

6.  ЗАДНИЙ КОРПУС

(1) Масляная

направляющая

(2) Прокладка

корпуса

(3) Задний

корпус

(4) Сальник
(5) Шарик
(6)  Пружина с упором на реверс
(7) Шайба
(8) Заглушка
(9) Прокладка
(10) Нейтральный переключатель
(11) Обжимочное кольцо
(12)  Пластина ограничения реверса
(13)  Пружина ограничения реверса
(14)  Возвратная пружина реверса
(15)  Ограничительный кулачок реверса
(16)  Вал с упором на реверс
(17)  Крышка возвратной пружины
(18) Возвратная пружина
(19) Кольцевой уплотнитель
(20) Регулировочная прокладка
(21)  Муфта ограничения реверса
(22) Прокладка
(23)  Переключатель огней заднего хода

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6.4 (0.65,4.7)

T2:

10  (1.0, 7.2)

T3:

24.5 (2.5, 18.1)

ОБЩЕЕ ОПИСАНИЕ

5MT-20

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

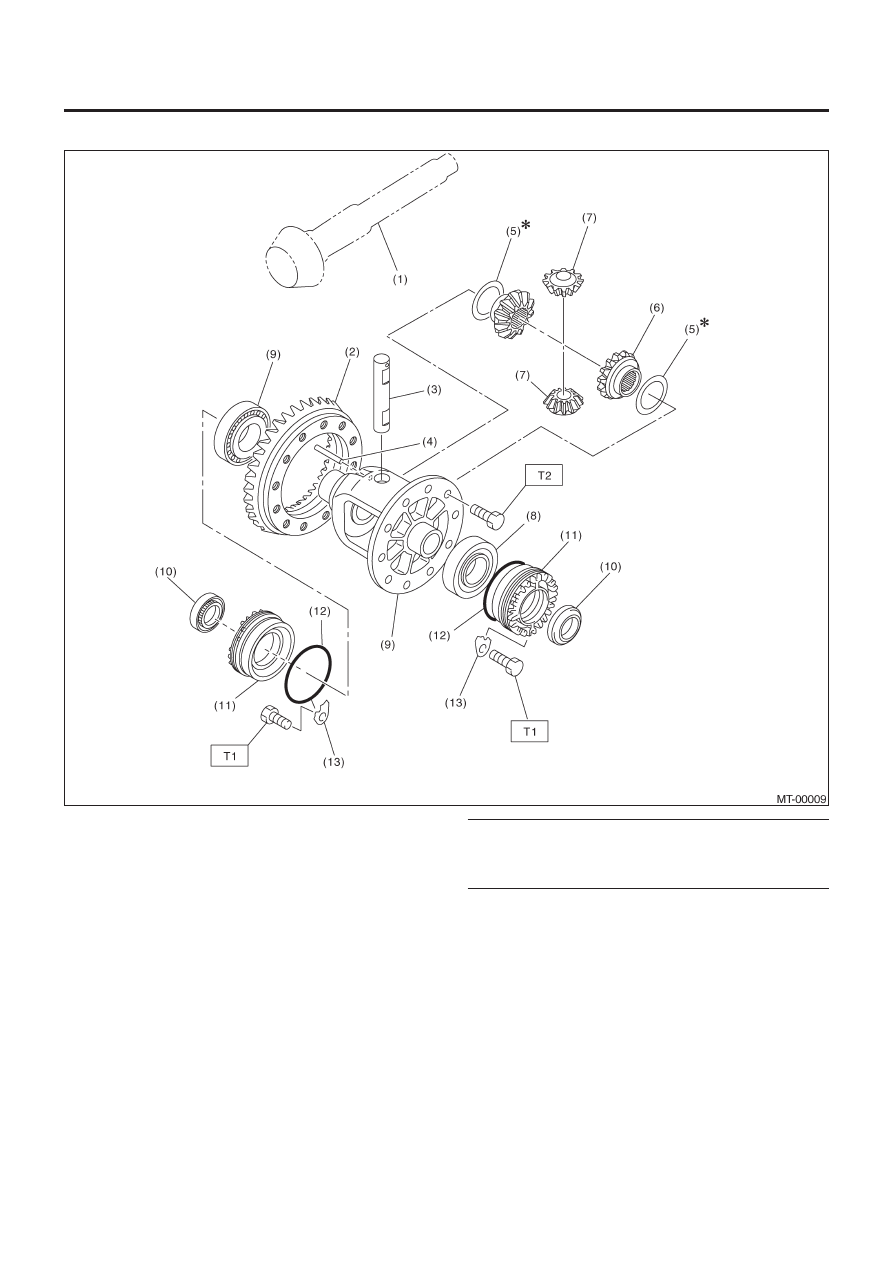

7.  ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ

(1)  Вал ведущей шестерни
(2)  Гипоидная ведомая шестерня
(3) Вал

шестерни

(4) Прямая

шпилька

(5) Шайба
(6) Конический

дифференциал

(7) Шестерня

дифференциала

(8) Роликовый

подшипник

(9) Корпус

дифференциала

(10) Сальник
(11)  Боковой фиксатор дифференциала
(12) Кольцевой уплотнитель
(13) Запорная пластина фиксатора

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

25 (2.5, 18.1)

T2:

62 (6.3,45.6)
