ОБЩЕЕ ОПИСАНИЕ

5MT-9

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

2.  УСТРОЙСТВО ВЕДУЩЕЙ ШЕСТЕРНИ

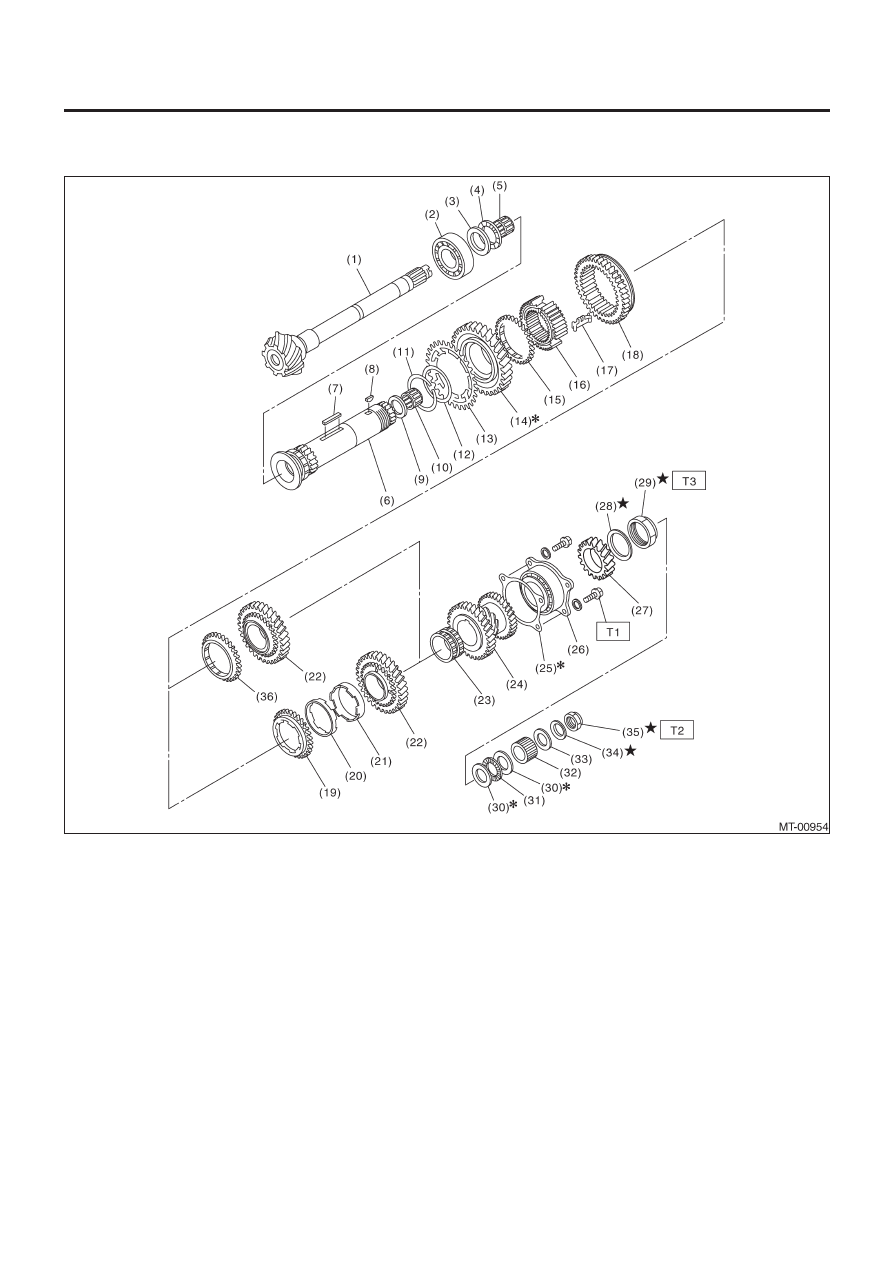

• МОДЕЛЬ AWD

ОБЩЕЕ ОПИСАНИЕ

5MT-10

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

(1)  Вал ведущей шестерни
(2) Роликовый

подшипник

(3) Шайба
(4) Упорный

подшипник

(5) Игольчатый

подшипник

(6) Ведомый

вал

(7) Ключ
(8) Сегментная

шпонка

(9)  Кольцо ведущей шестерни
(10) Игольчатый подшипник
(11)  Обжимочное кольцо (Внешнее)
(12) Шайба
(13) Замещающая шестерня
(14)  1-я ведомая шестерня
(15) Блокирующее кольцо
(16)  Втулка синхронизатора 1-й и 2-й
(17) Вставочный ключ
(18)  Реверсивная ведомая шестерня
(19)  Внешнее блокирующее кольцо (кроме модели 1.6 L)
(20)  Конус синхронизатора (кроме модели 1.6 L)
(21)  Внутреннее блокирующее кольцо (кроме модели 1.6 L)
(22)  2-я ведомая шестерня
(23)  Втулка 2-й ведомой шестерни
(24)  3-я 4-я ведомая шестерня
(25)  Прокладка ведущей шестерни
(26) Роликовый подшипник
(27)  5-я ведомая шестерня
(28) Запорная шайба
(29) Запорная гайка
(30) Шайба
(31) Упорный подшипник
(32)  Муфта конического дифференциала
(33) Шайба
(34) Запорная шайба
(35) Запорная гайка
(36)  2-е блокирующее кольцо (модель 1.6 L)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

30 (3.1,22.1)

T2:

120 (12.2, 88.5)

T3:

260 (26.5, 191.7)

ОБЩЕЕ ОПИСАНИЕ

5MT-11

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

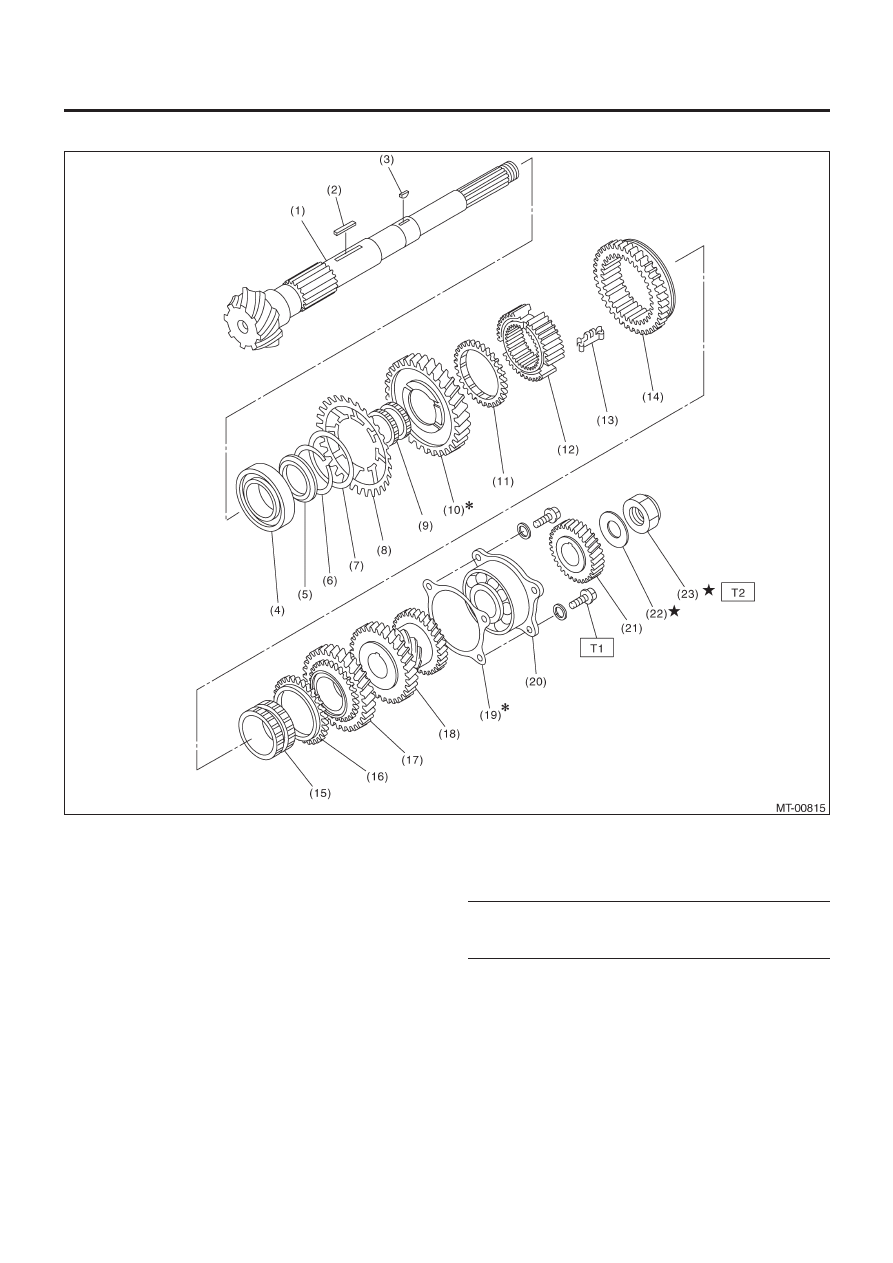

• МОДЕЛЬ FWD

(1)  Вал велущей шестерни
(2) Ключ
(3) Сегментная

шпонка

(4) Роликовый

подшипник

(5)  Упорная пластина 1-й передачи
(6)  Внешнее обжимочное кольцо
(7) Шайба
(8)  Замещающая шестерня 1-й
(9)  Втулка 1-й шестерни
(10)  1-я ведомая шестерня
(11)  1-е блокирующее кольцо
(12)  Втулка синхронизатора 1-й и 2-й
(13) Вставочный ключ
(14)  Реверсивная ведомая шестерня
(15)  Втулка 2-й шестерни
(16)  2-е блокирующее кольцо
(17)  2-я ведомая шестерня
(18)  3-я – 4-я ведомая шестерня
(19)  Регулировочная прокладка ведомой шестерни
(20) Шариковый подшипник

(21)  5-я ведомая шестерня
(22) Запорная шайба
(23) Запорная гайка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

29.4 (3.0,21.7)

T2:

120 (12.2, 88.5)

ОБЩЕЕ ОПИСАНИЕ

5MT-12

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

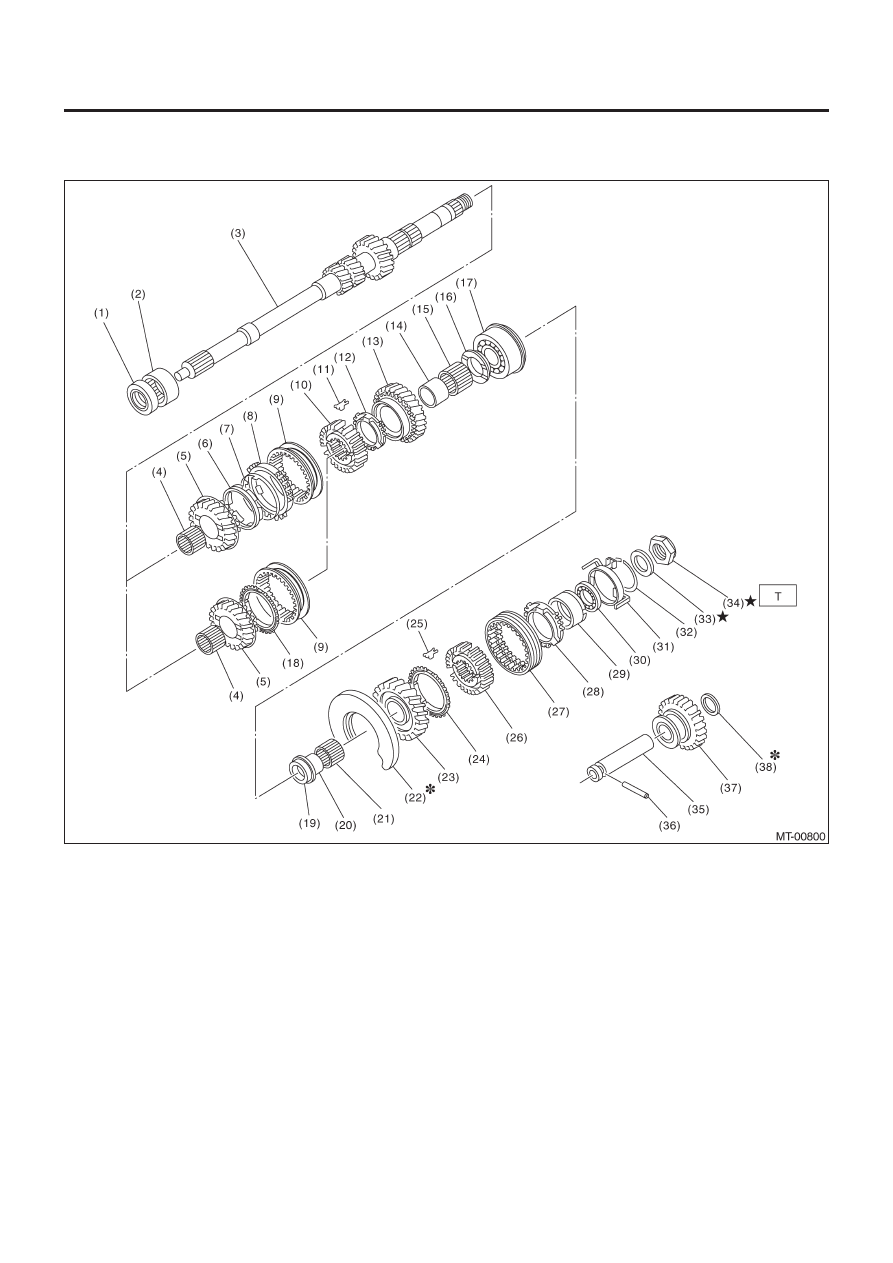

3. УСТРАЙСТВО ГЛАВНОГО ВАЛА

• МОДЕЛЬ AWD С ОДНИМ ДИАПАЗОНОМ
