ОБЩЕЕ ОПИСАНИЕ

5MT-21

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

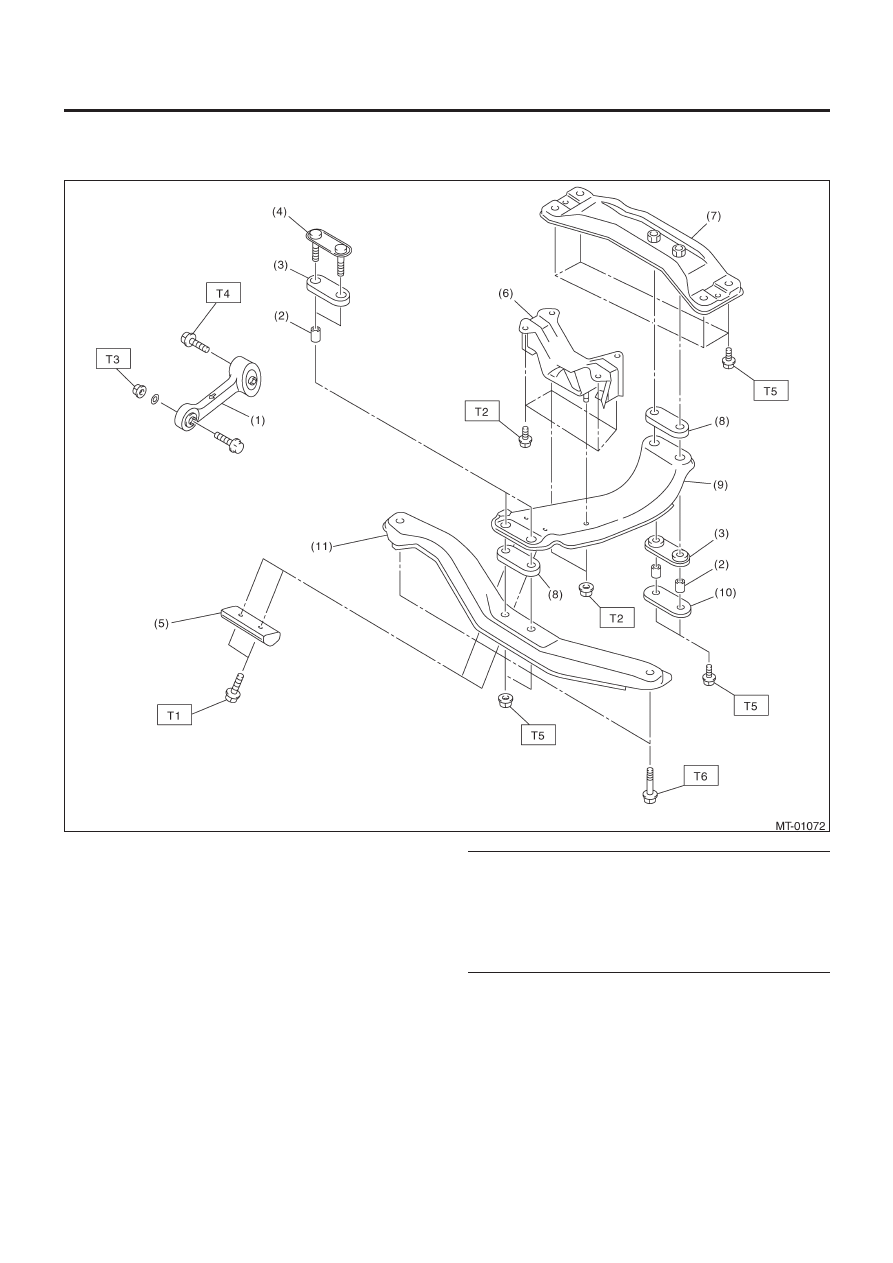

8. КРЕПЛЕНИЕ ТРАНСМИССИИ

• Кроме модели 1.6 L FWD

(1) Продольный

стопор

(2) Раширитель
(3) Подушка

C

(4) Передняя

пластина

(5)  Динамический демпфер (кроме австралийской моде-

ли 2.5 L)

(6)  Задняя резиновая подушка
(7)

Задняя поперечина

(8)

Подушка D

(9)

Центральная поперечина

(10) Задняя пластина
(11) Передняя поперечина

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7.5 (0.76,5.5)

T2:

35 (3.6,26)

T3:

50 (5.1,37)

T4:

58 (5.9,43)

T5:

70 (7.1,51)

T6:

140 (14.3, 103)

ОБЩЕЕ ОПИСАНИЕ

5MT-22

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

• МОДЕЛЬ 1.6 L FWD

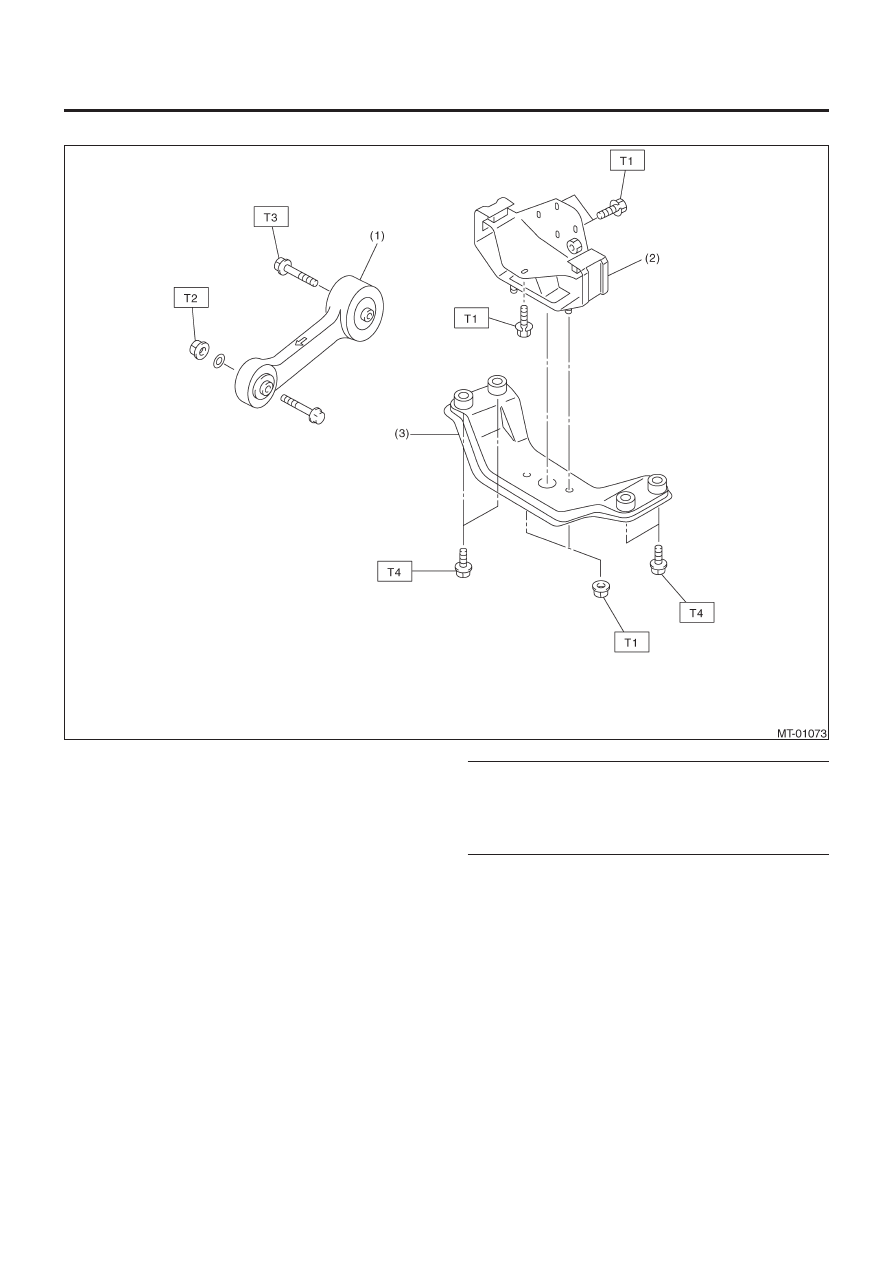

(1)

Продольный стопор

(2)  Задняя резиновая подушка
(3)

Задняя поперечина

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

35 (3.57,25.8)

T2:

50 (5.1,36.9)

T3:

58 (5.9,42.8)

T4:

70 (7.1,51.6)

ОБЩЕЕ ОПИСАНИЕ

5MT-23

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• При разборке корпуса и других легкосплавных деталей для
открывания используйте пластмассовый молоток. Не разде-
ляйте их с помощью отвертки или другого инструмента.
• Следите за тем, чтобы не обжечь руки, потому что  каждая
деталь автомобиля сильно нагрета после работы.
• Используйте фирменное масло, смазку и т.д. SUBARU, или
эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.

• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед установкой наносите масло на скользящие или вра-
щающиеся поверхности.
• Заменяйте деформированные или как-то иначе поврежден-
ные обжимочные кольца на новые.
• Перед установкой кольцевых или масляных уплотнителей,
нанесите достаточное количество масла для предотвраще-
ния повреждения и деформации.
• Не забывайте устанавливать и устанавливайте правильно
кольцевые уплотнители, обжимочные кольца и другие подоб-
ные детали.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.
• Избегайте повреждений сопряженных поверхностей корпуса.
• Перед нанесением уплотнителя полностью снимите старый
уплотнитель.

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

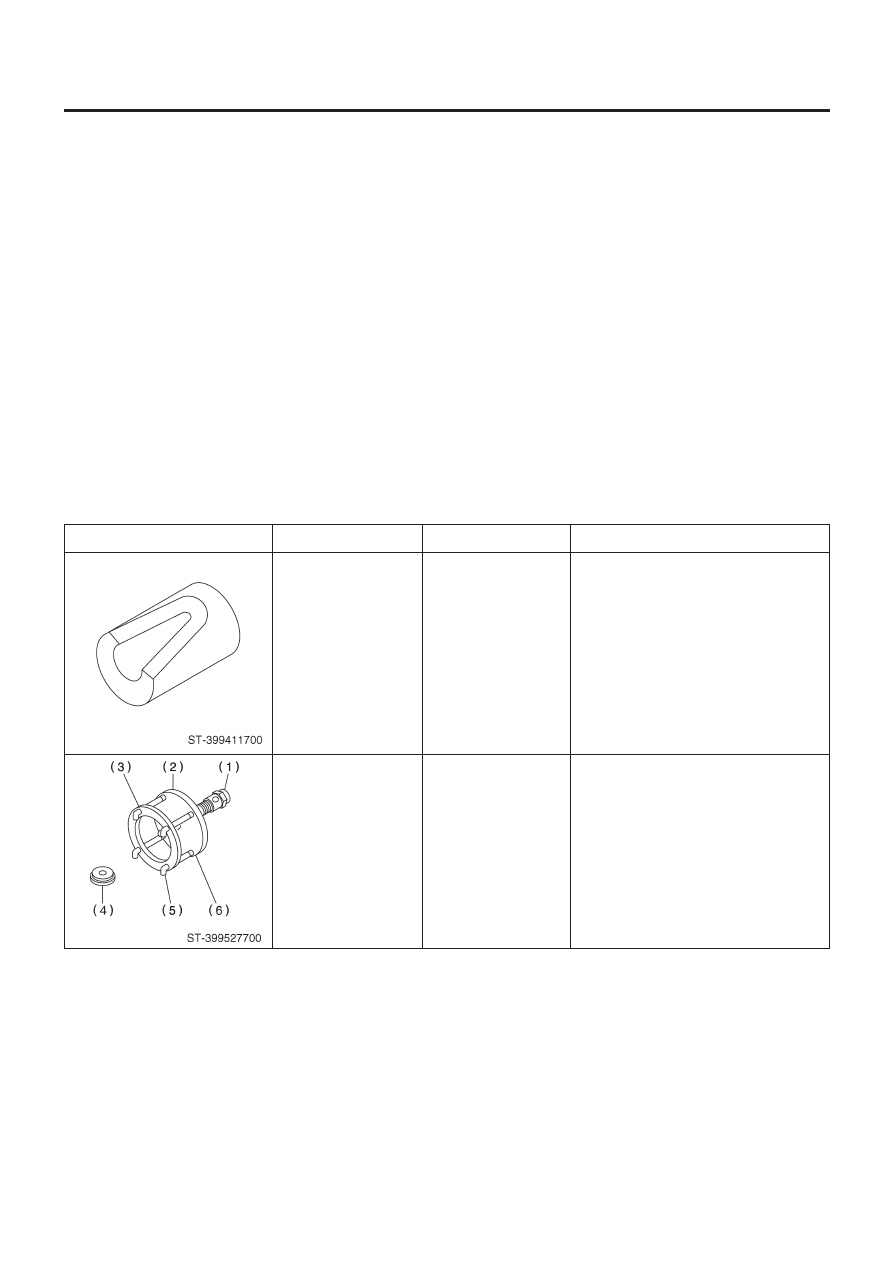

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

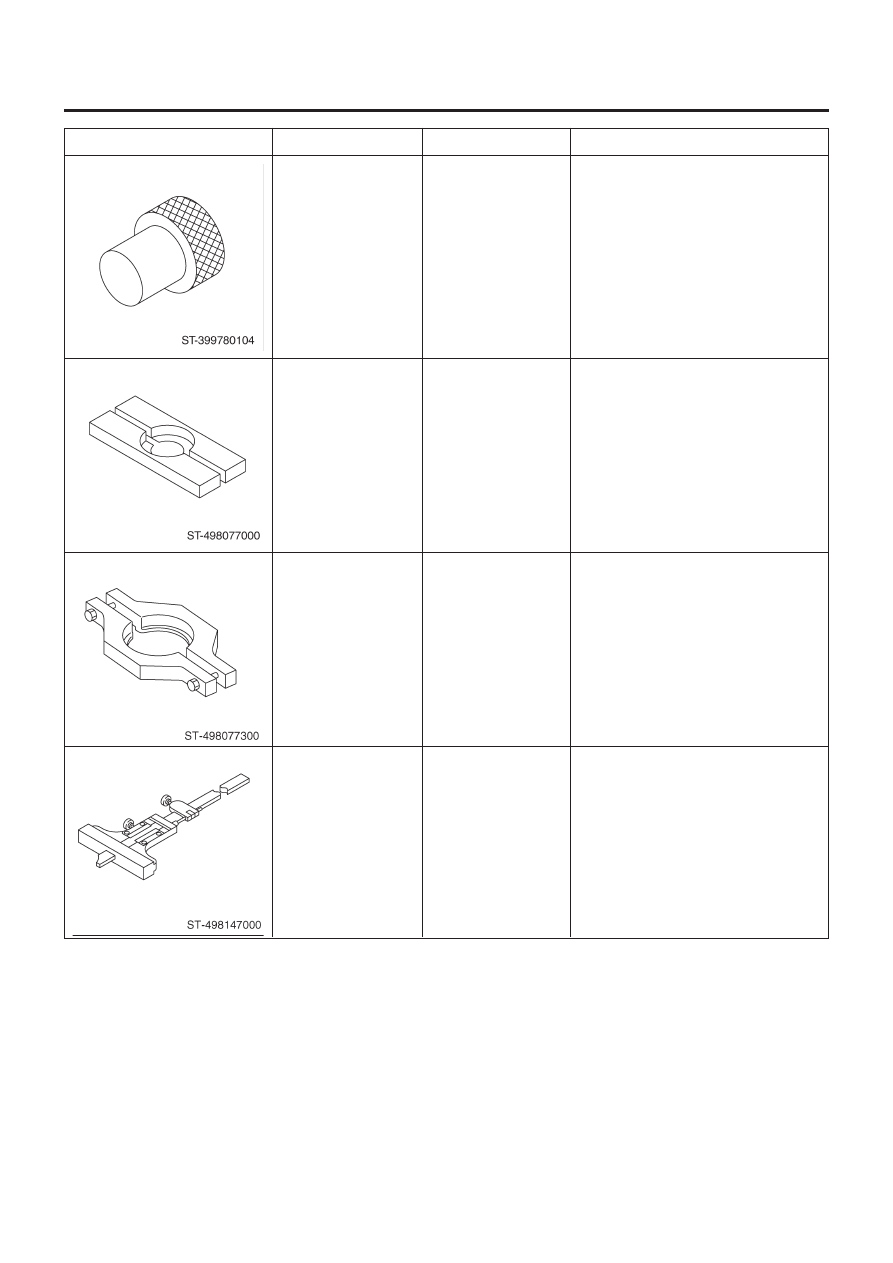

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

399411700

399527700

УСТАНОВЩИК
НАПРАВЛЕННОГО
ШАРИКА

НАБОР ВЫТЯГИВАТЕЛЯ

Используется для установки рычага
рельсы переключателя реверса.

Используется для демонтажа и установки
роликового подшипника
(Дифференциал).
(1) БОЛТ (899521412)
(2) ВЫТЯГИВАТЕЛЬ (399527702)
(3) ДЕРЖАТЕЛЬ (399527703)
(4) АДАПТЕР (398497701)
(5) БОЛТ (899520107)
(6) ГАЙКА (021008000)

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

5MT-24

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

399780104

498077000

498077300

498147000

ГРУЗ

СЪЕМНИК

СЪЕМНИК
ПОДШИПНИКА
МЕЖОСЕВОГО
ДИФФЕРЕНЦИАЛА

ИЗМЕРИТЕЛЬ
ГЛУБИНЫ

Используется для измерения
предварительного натяга роликового
подшипника.

Используется для демонтажа роликового
подшипника вала ведущей шестерни.

Используется для демонтажа шарикового
подшипника крышки межосевого
дифференциала.

Используется для регулировки осевого
люфта главного вала.

ОПИСАНИЕ

ПОМЕТКИ
