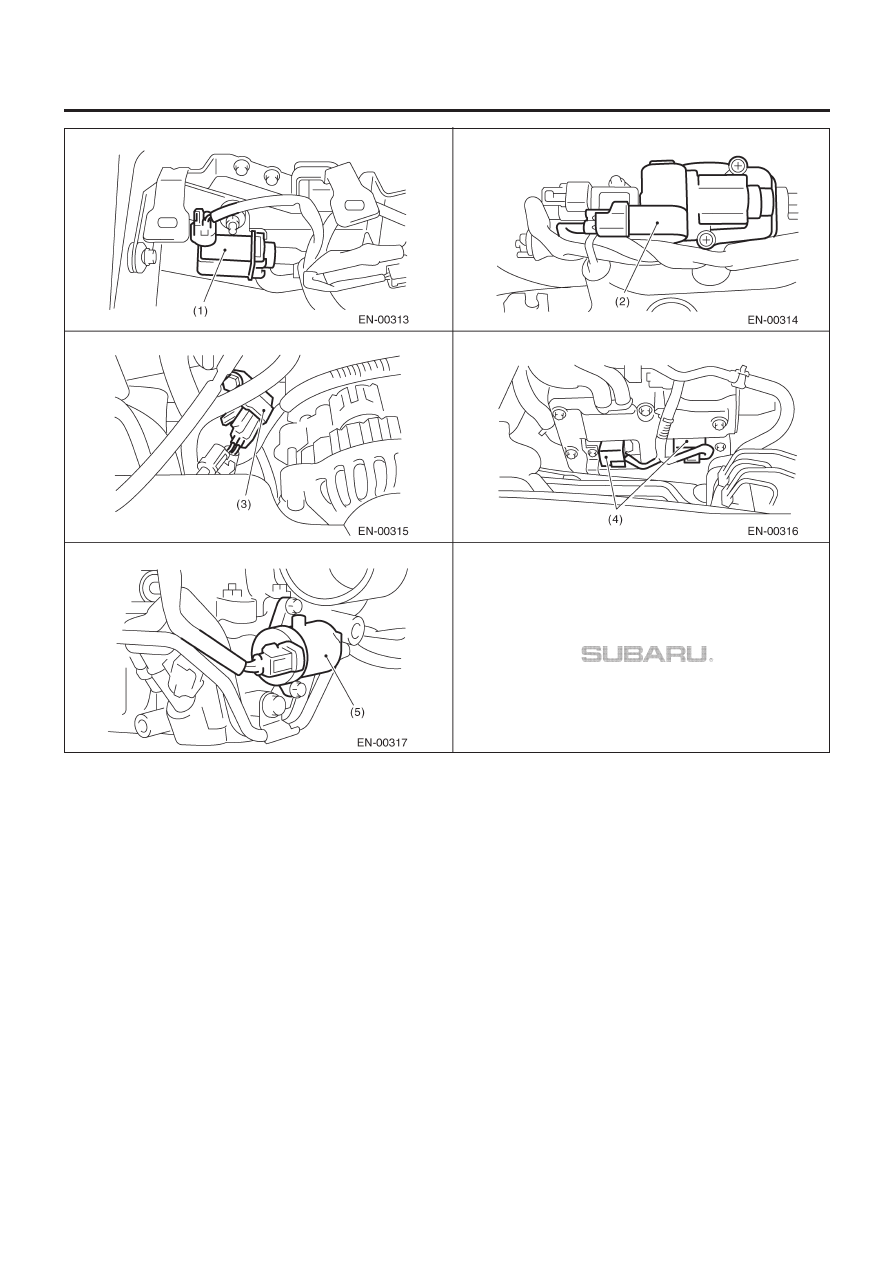

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-17

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-18

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

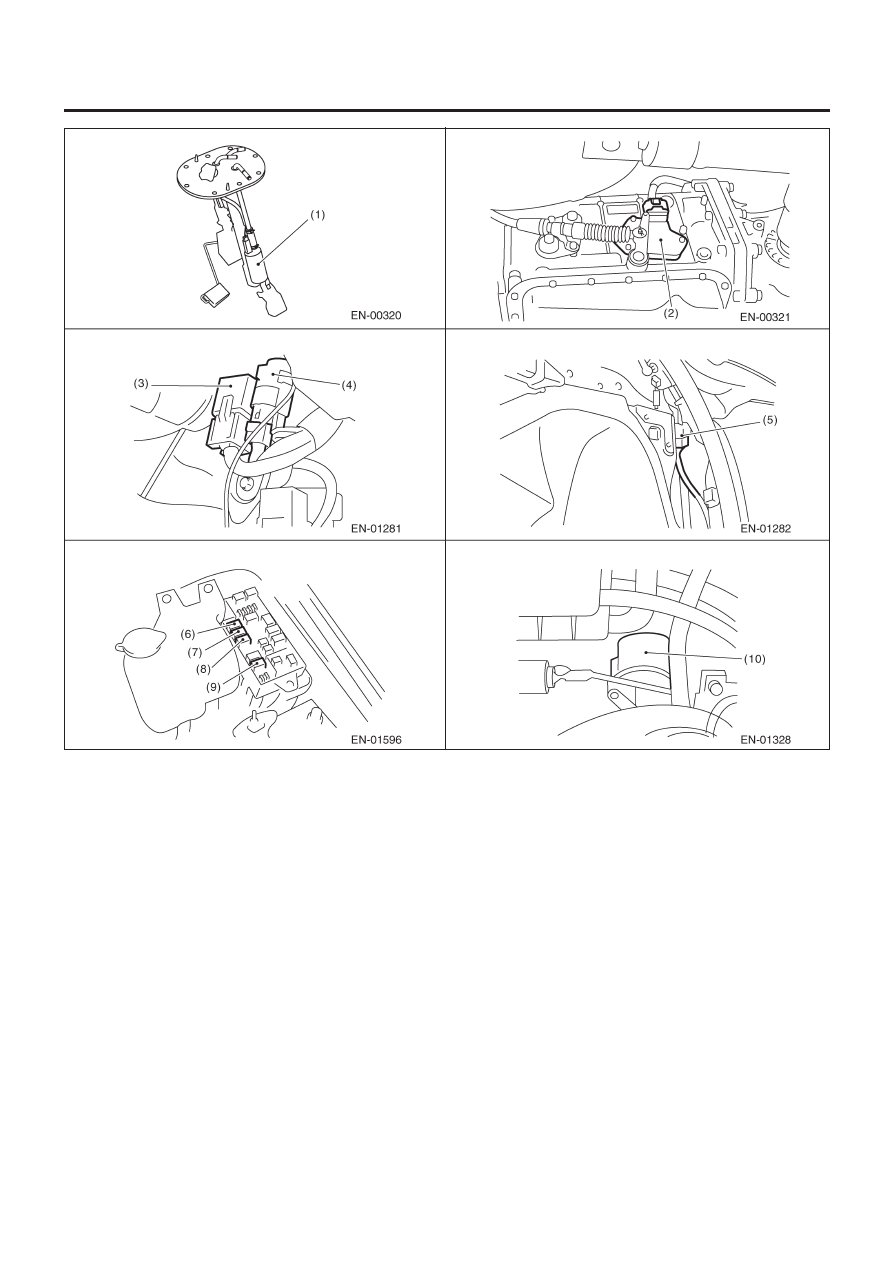

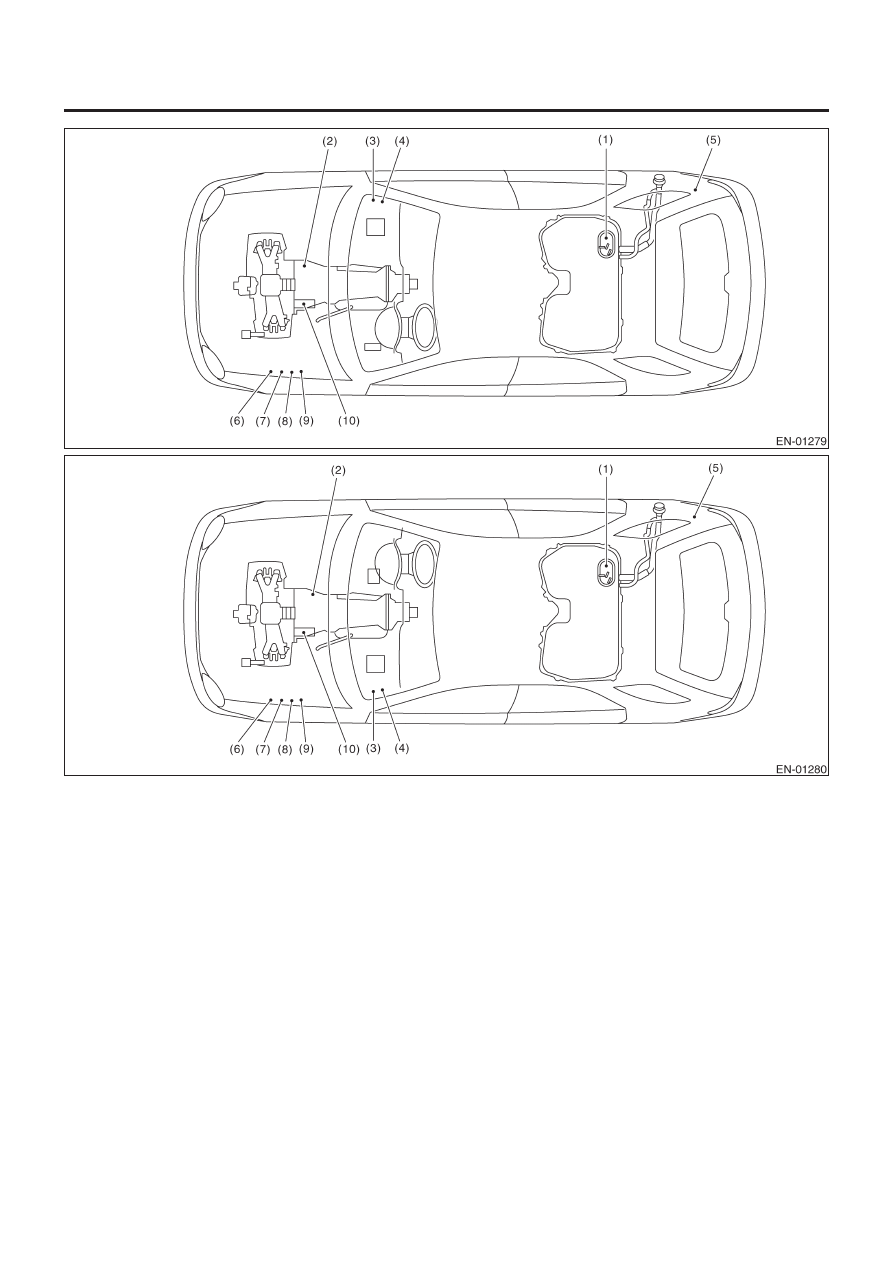

(1) Топливный

насос

(2) Ингибиторный

переключатель

(3) Главное

реле

(4)  Реле топливного насоса
(5)  Узел управления топливным насосом
(6)  Реле главного вентилятора радиатора 1
(7)  Реле главного вентилятора радиатора 2
(8)  Реле вспомогательного вентилятора радиатора 1
(9)  Реле вспомогательного вентилятора радиатора 2
(10) Стартер

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-19

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-20

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

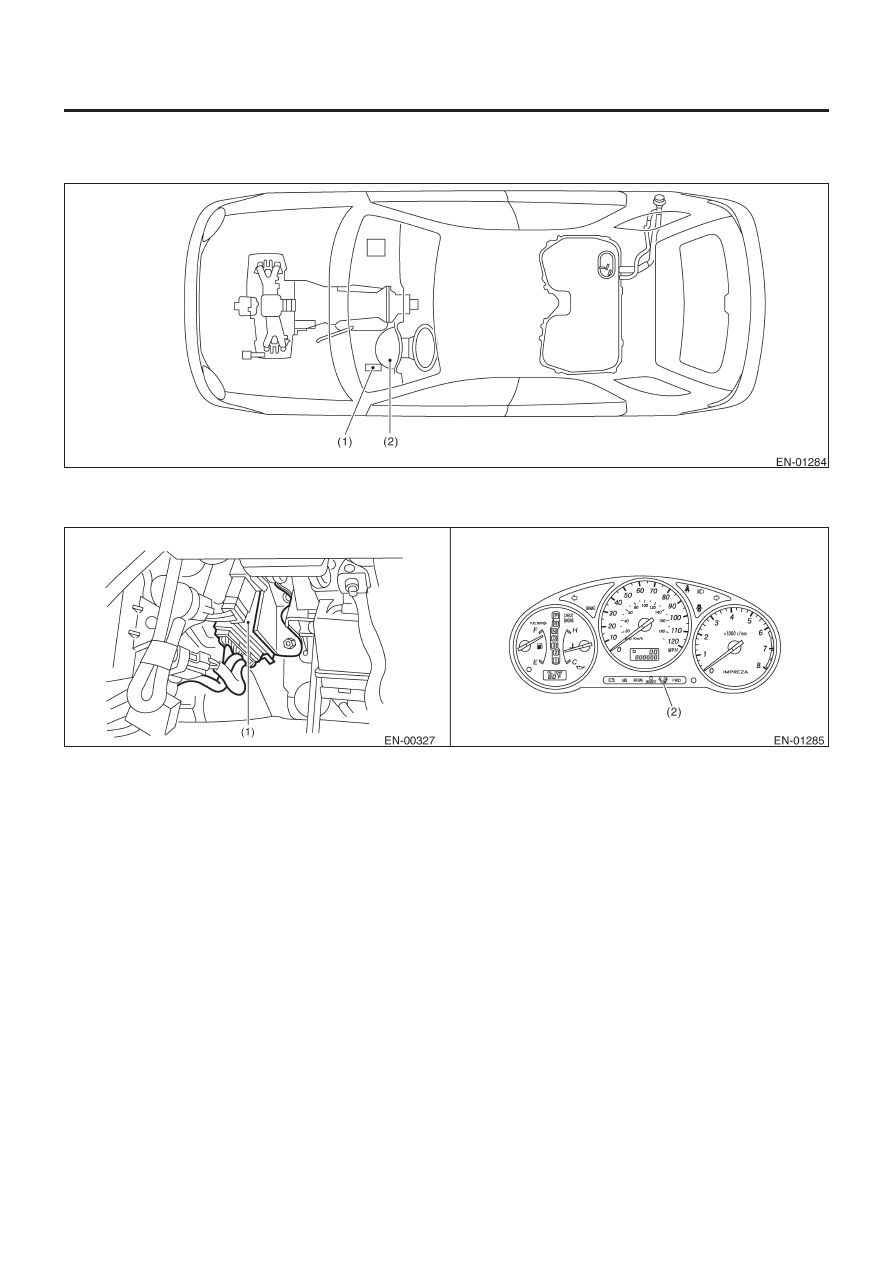

2. ТРАНСМИССИЯ

• Модуль

(1)

Модуль управления трансмиссией (TCM) (для модели AT)

(2)

Диагностический световой индикатор AT (модель AT)
