МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-21

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

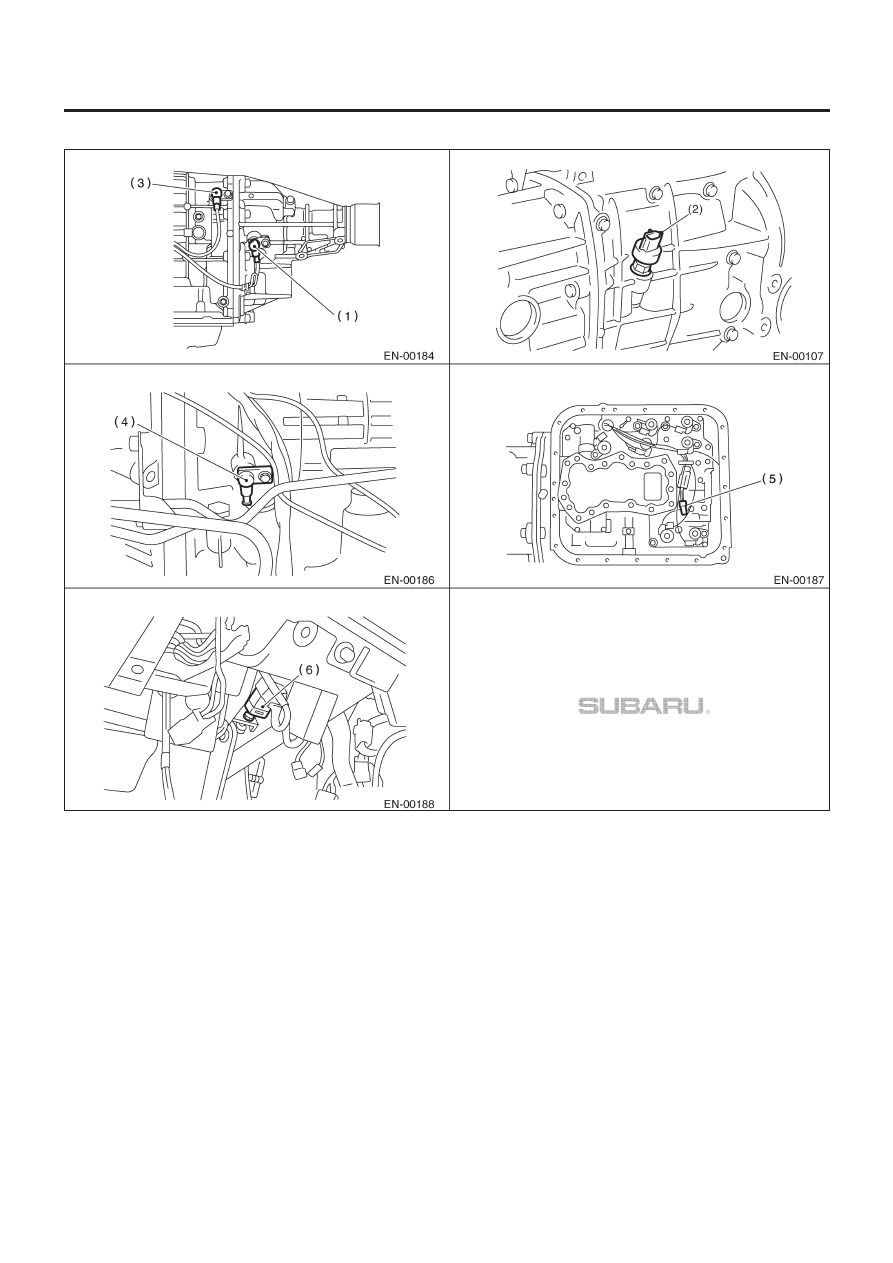

• Датчик

(1)  Задний датчик скорости автомобиля (модель AT)
(2)  Передний датчик скорости автомобиля (модель MT)
(3)  Передний датчик скорости автомобиля (модель AT)
(4)  Датчик скорости турбины гидротрансформатора (мо-

дель AT)

(5)  Датчик температурыATF (модель AT)
(6)  Переключатель тормозных огней

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-22

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

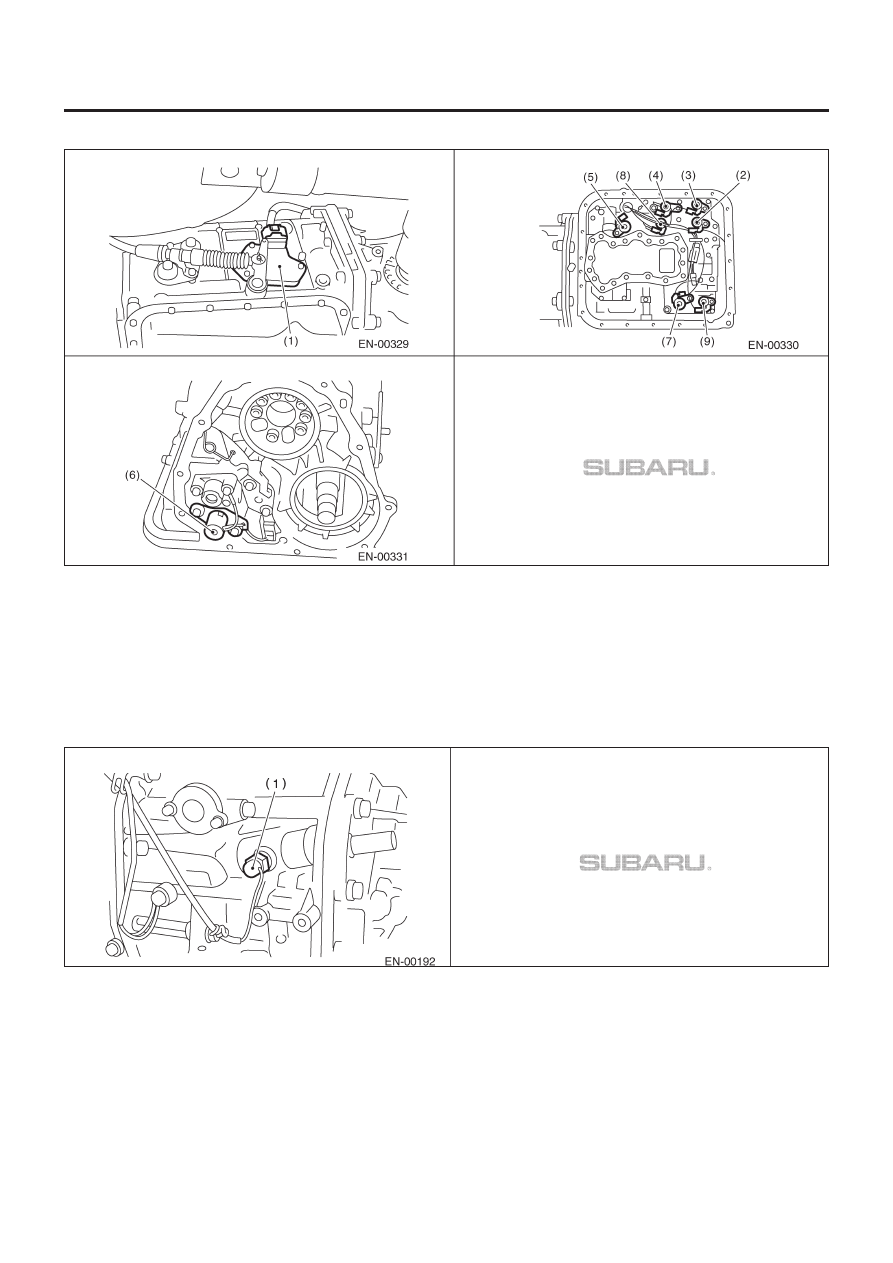

• Соленоидный клапан и Переключатель (модель AT)

(1) Ингибиторный

переключатель

(2)  Соленоидный клапан переключения 1
(3)  Соленоидный клапан переключения 2
(4)  Рабочий соленоид линейного давления
(5)  Рабочий соленоид прекращения работы
(6)  Рабочий соленоид переключения
(7)  2-4 тормозной рабочий соленоид
(8)  Временной соленоидный клапан низкой муфты
(9) 2-4 тормозной временной соленоидный клапан

• Соленоидный клапан и Переключатель (модель МT)

(1)

Переключатель нейтрального положения

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4DOTC)(diag)-23

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

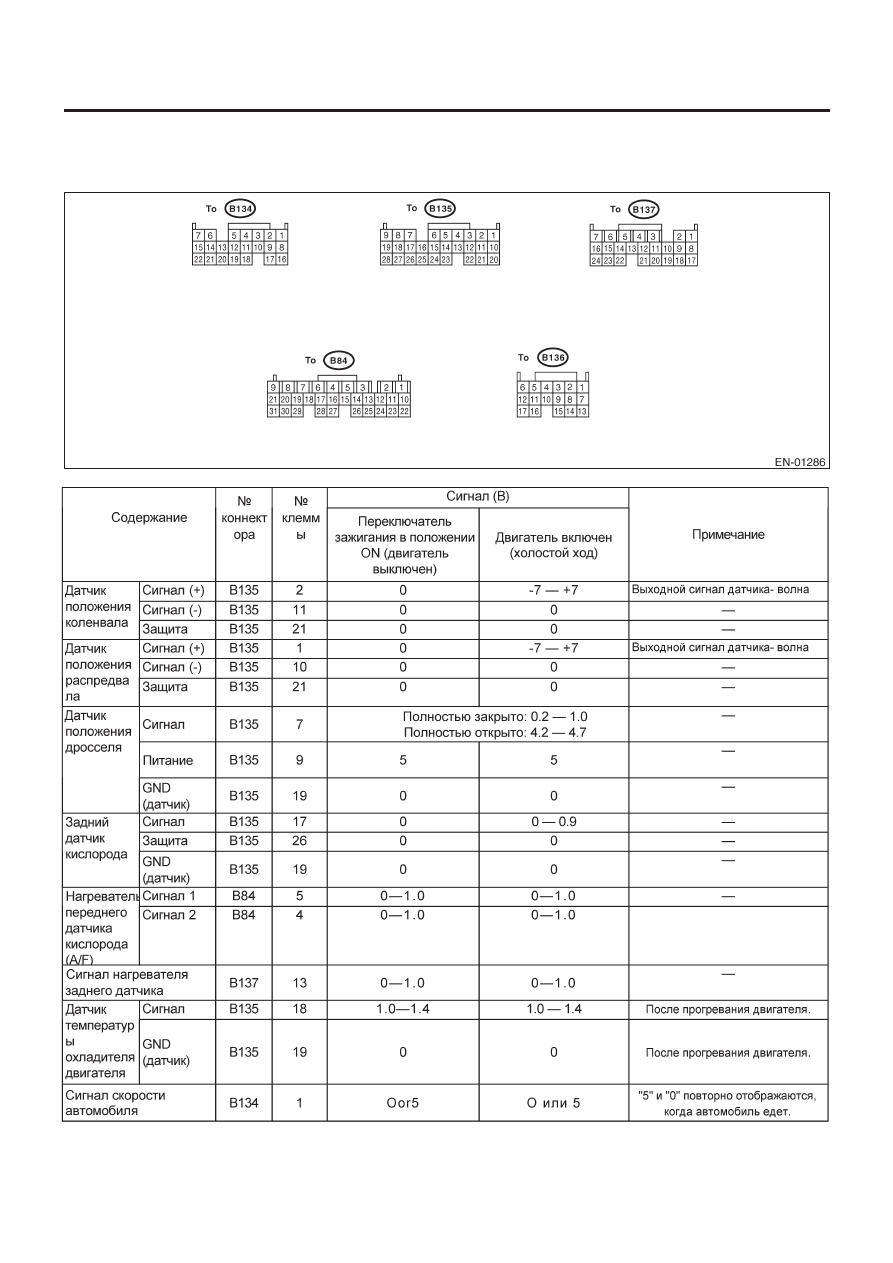

5. Сигнал I/O Модуля Управления Двигателем (ECM)

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

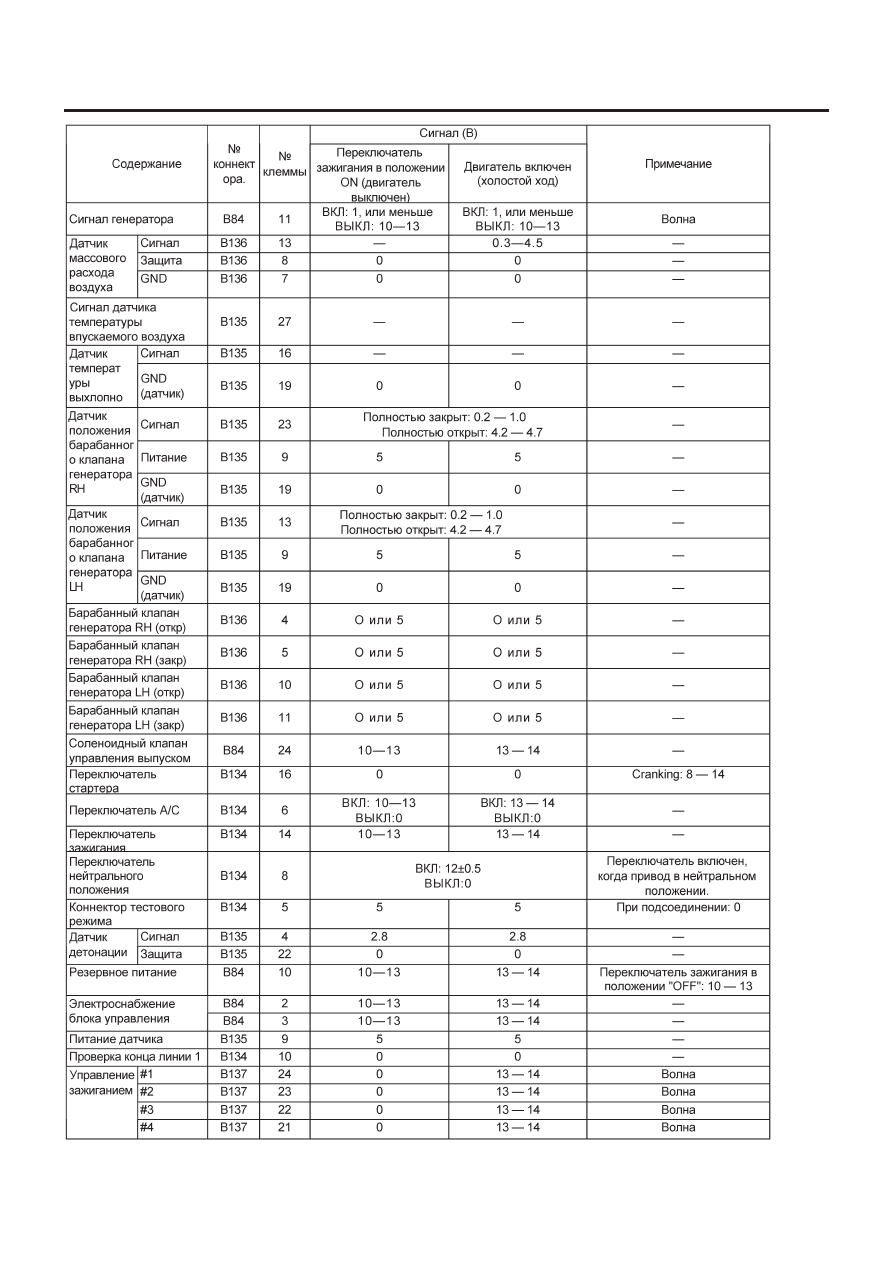

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4DOTC)(diag)-24

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
