1.  Общая процедура диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Контрольный список для опроса  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

3.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

4.  Местонахождение электрических компонентов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

5.  Сигнал I/O Модуля Управления Двигателем (ECM)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

6.  Данные состояния двигателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

7.  Сигнал I/O Модуля Управления Трансмиссией (TCM)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

8.  Коннектор связи данных  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

9.  Инструмент общего сканирования OBD-II  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

10.  Селекторный Монитор Subaru  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

11.  Чтение Диагностического Кода Неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

12.  Режим осмотра  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

13.  Ездовой цикл  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

14.  Режим очистки памяти  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

15.  Режим необязательной проверки работы клапана  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

16.  Световой индикатор неполадки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

17.  Диагностика неполадок при запуске двигателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

18.  Список диагностического кода неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

19.  Процедура диагностики с диагностическим кодом неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . .81

20.  Таблица общей диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .308

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN(H4DOTC)(diag)

Стр.

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

EN(H4DOTC)(diag)-2

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

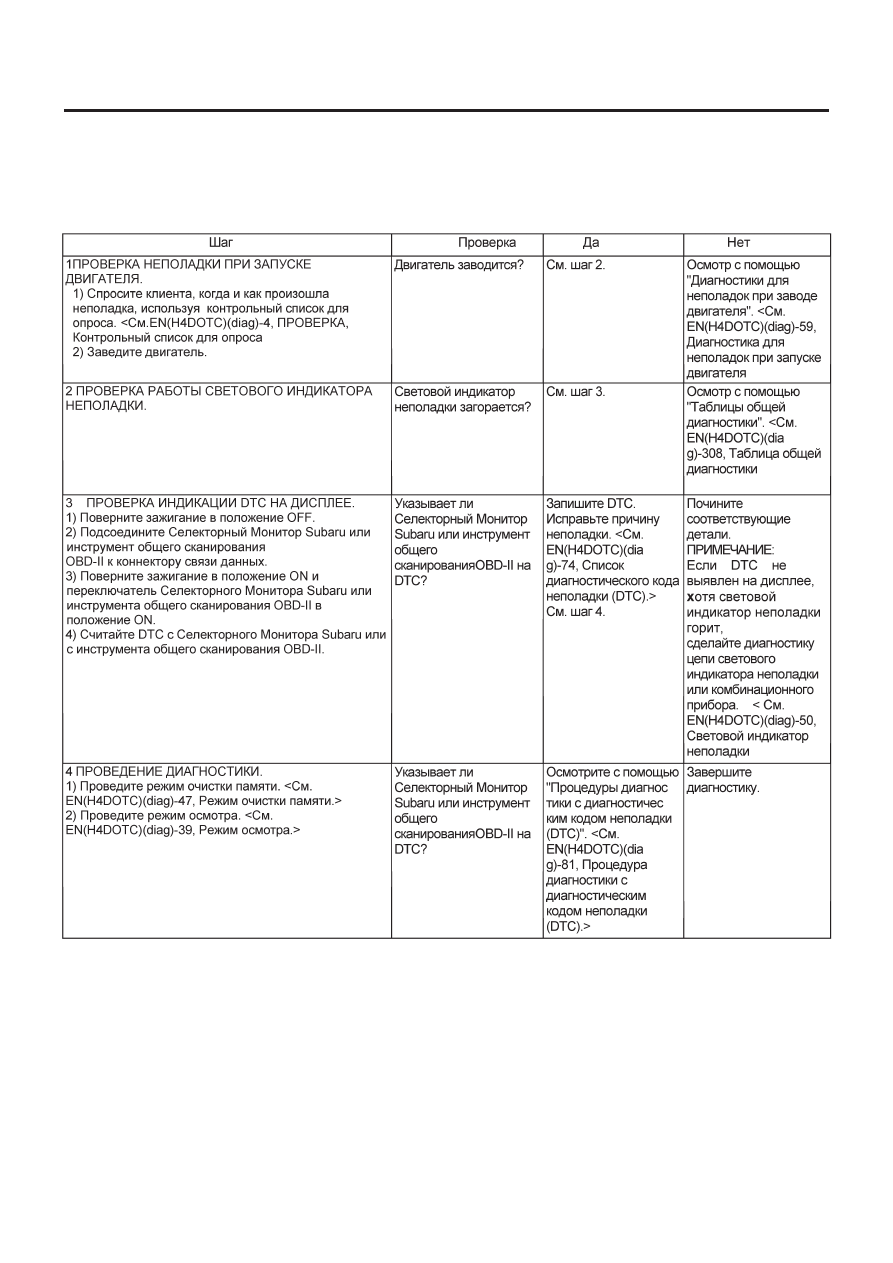

1. Общая процедура диагностики

A: ПРОЦЕДУРА

1. ДВИГАТЕЛЬ

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

EN(H4DOTC)(diag)-3

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

2. АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

Когда на дисплее появляется DTC, относящийся к автомати-
ческой трансмиссии, проведите следующую общую провер-
ку. После нее проведите замену или ремонт.
1) Проверка уровня ATF <См. 4AT-31, Жидкость автоматиче-
ской трансмиссии.>
2) Проверка уровня масла дифференциала <См. 4AT-33,
Масло дифференциала.>
3) Проверка протечки ATF <См. 4AT-31, Жидкость автомати-
ческой трансмиссии.>
4) Проверка протечки масла дифференциала <См. 4AT-33,
Масло дифференциала.>
5) Тест на глушение <См. 4AT-35, Тест на глушение.>
6) Тест на давление в линии <См. 4AT-38, Тест на давление в
линии.>
7) Проверка давления переводной муфты <См.4AT-39, Про-
верка давления переводной муфты.>
8) Проверка задержки во времени <См. 4AT-37, Проверка за-
держки во времени.>
9) Дорожный тест <См. 4AT-34, Дорожный тест.>
10) Характеристики переключения <См. 4AT-39, Проверка да

КОНТРОЛЬНЫЙ СПИСОК ДЛЯ ОПРОСА

EN(H4DOTC)(diag)-4

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

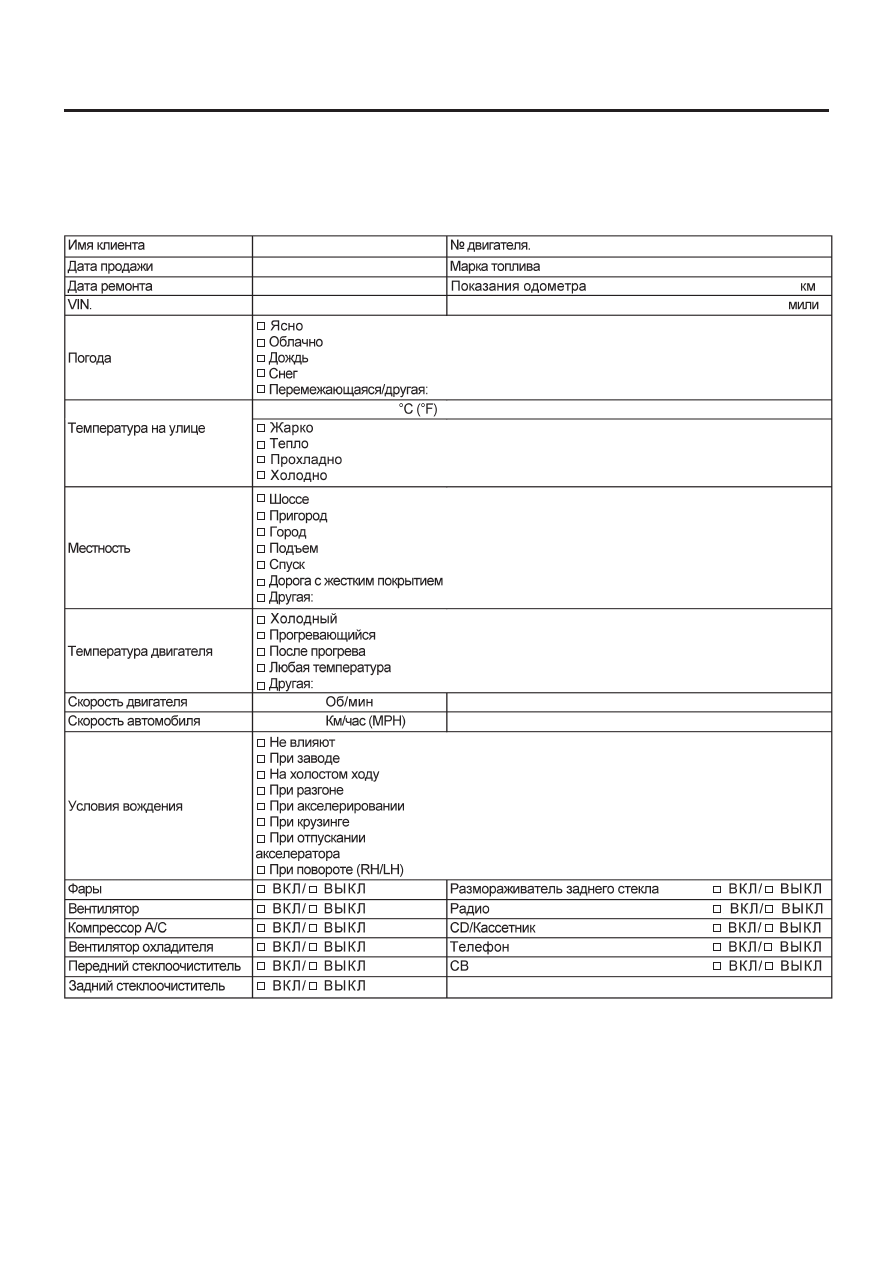

2. Контрольный список для опроса

A: ПРОВЕРКА

1. КОНТРОЛЬНЫЙ СПИСОК №. 1
