МАСЛЯНЫЙ ОХЛАДИТЕЛЬ ДВИГАТЕЛЯ

LU(H4DOTS)-19

СМАЗКА

7. Масляный охладитель двигателя

A:  ДЕМОНТАЖ

1) Поднимите автомобиль.
2) Снимите поддон.
3) Слейте моторное масло.
4) Слейте охладитель двигателя.
5) Снимите обводную водяную трубку между масляным охла-
дителем и водяным насосом.

6) Снимите фильтр моторного масла.    <См.LU(H4DOTC)-20,
ДЕМОНТАЖ, Фильтр моторного масла.>

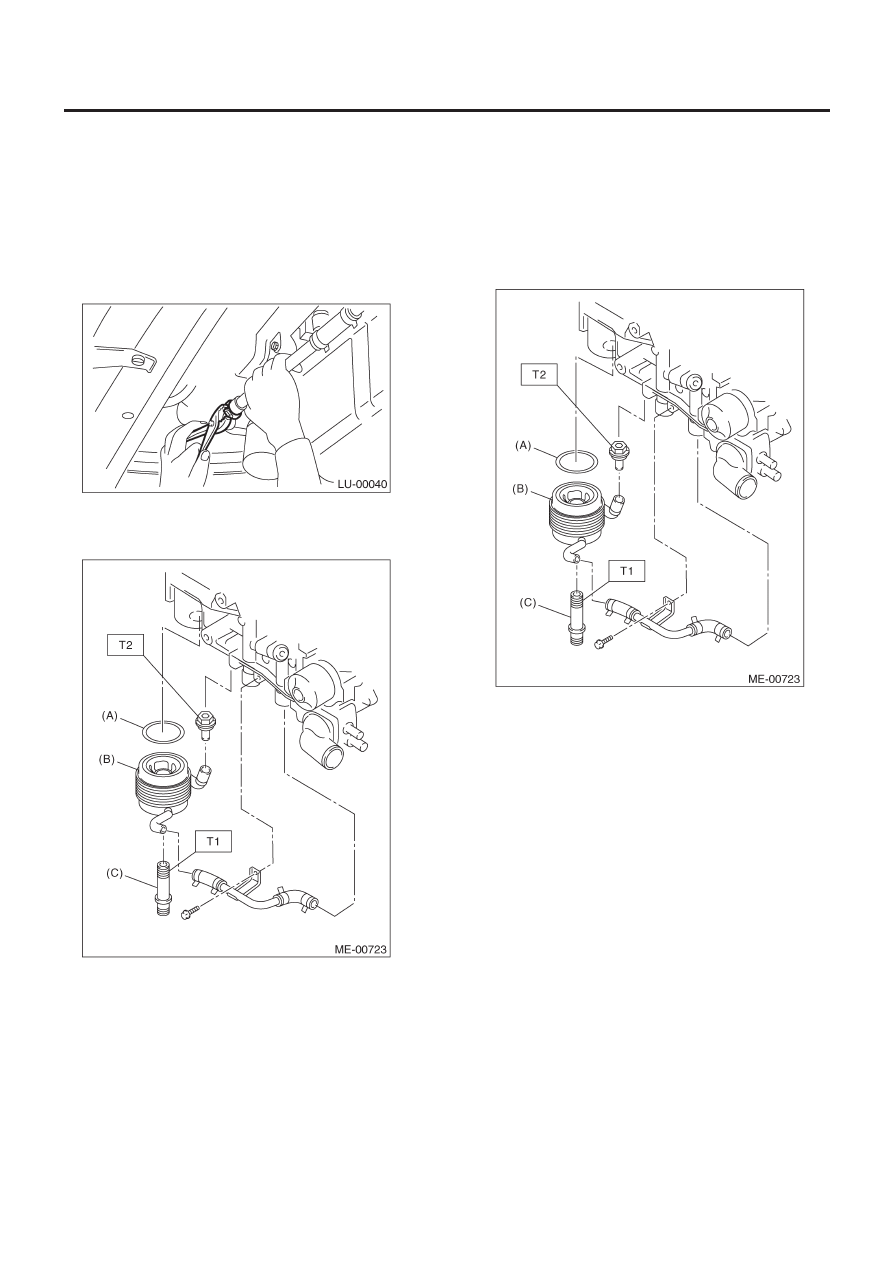

7) Снимите коннектор, затем снимите масляный охладитель.

(A) Кольцевой

уплотнитель

(B) Масляный

охладитель

(C)  Коннектор масляного охладителя

B:  УСТАНОВКА

1) Установите в порядке, обратном демонтажу.

Момент затяжки:

T1: 54 Н-м (5.5 кгс-м, 40 ft-lb)
Т2: 69 Н-м (7.0 кгс-м, 50.6 ft-lb)

ПРИМЕЧАНИЕ:
Всегда используйте новый кольцевой уплотнитель.

(A) Кольцевой

уплотнитель

(B) Масляный

охладитель

(C)  Коннектор масляного охладителя

C: ОСМОТР

1) Проверьте, не забиты ли охлаждающие проходы, с помо-
щью  продувки воздухом.
2) Проверьте сопрягающиеся поверхности блока цилиндров,
пах кольцевого уплотнителя и масляный фильтр на предмет
повреждений.

ФИЛЬТР МОТОРНОГО МАСЛА

LU(H4DOTS)-20

СМАЗКА

8. Фильтр моторного масла

A:  ДЕМОНТАЖ

1) Снимите поддон.

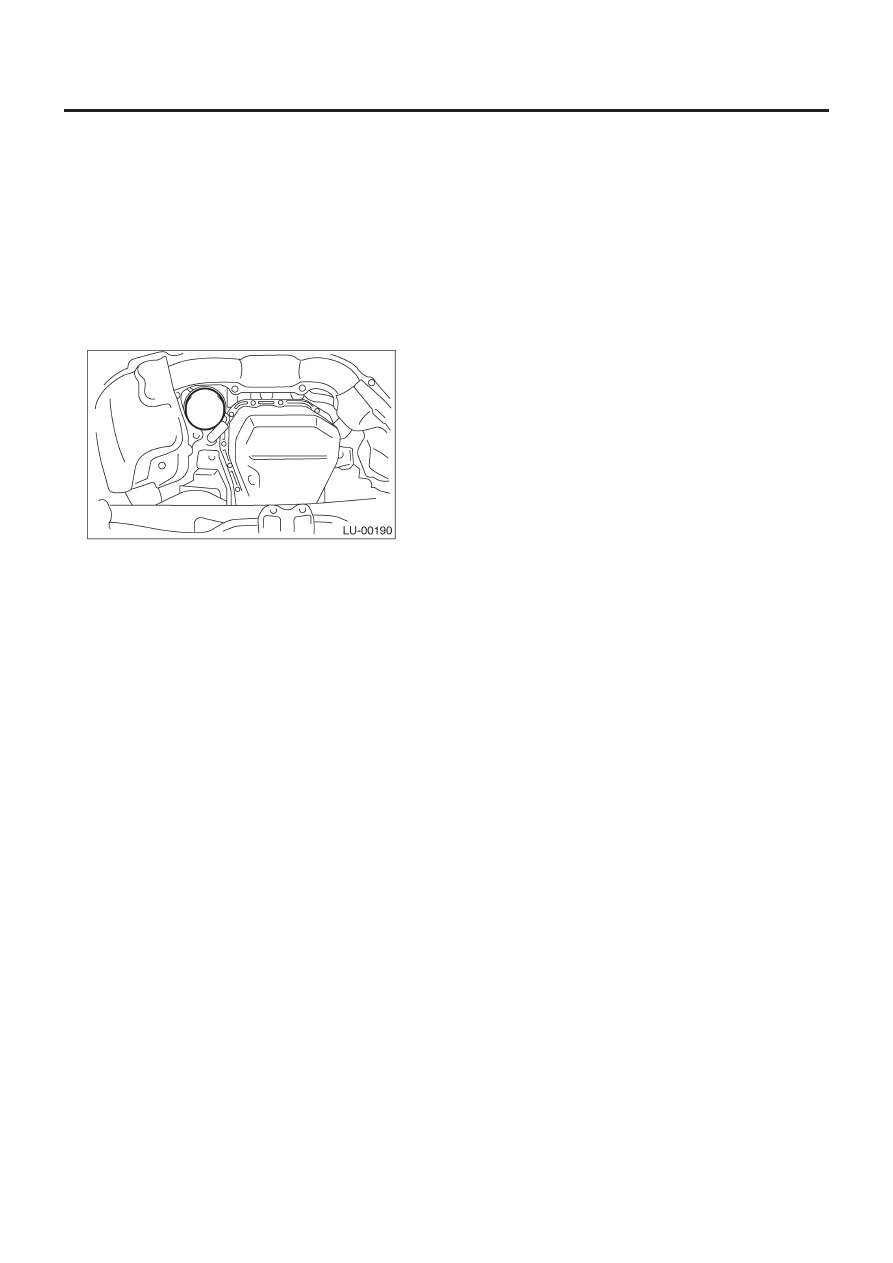

2) Снимите масляный фильтр с помощью ST.

ST   498547000    КЛЮЧ МАСЛЯНОГО ФИЛЬТРА

(Внешний диаметр: 80 мм (3.15 in))

ST   18332AA000

КЛЮЧ МАСЛЯНОГО ФИЛЬТРА
(Внешний диаметр: 68 мм (2.68 in))

ST   18332AA010

КЛЮЧ МАСЛЯНОГО ФИЛЬТРА
(Внешний диаметр: 65 мм (2.56 in))

B:  УСТАНОВКА

1) Вытрите и очистите сопряженную поверхность масляного
фильтра на блоке цилиндров и на масляном охладителе.
2) Возьмите новый масляный фильтр и нанесите тонкий слой
моторного масла на уплотнительную резинку.
3) Закрутите масляный фильтр рукой, следя за тем, чтобы не
повредить уплотнительную резинку.
• Затяните масляный фильтр диаметром 80 мм (3.15 in) или
65 мм (2.56 in) еще примерно на 2/3 — 3/4 оборота после то-
го, как уплотнительная резинка масляного фильтра войдет в
контакт с блоком цилиндров или с масляным охладителем.
• Затяните масляный фильтр диаметром 68 мм (2.68 in) еще
примерно на 1 оборот после того, как уплотнительная резин-
ка масляного фильтра войдет в контакт с блоком цилиндров
или с масляным охладителем.

ОСТОРОЖНО:
Не перетягивайте, иначе масло может протекать.

C: ОСМОТР

1) После уставновки масляного фильтра дайте двигателю по-
работать и убедитесь в  том, что вокруг уплотнительной ре-
зинки нет никаких протечек.

ПРИМЕЧАНИЕ:
Фильтрующий элемент и корпус фильтра постоянно соедине-
ны друг с другом; поэтому внутренняя прочистка необяза-
тельна.

2) Проверьте уровень моторного масла. <См. LU(H4DOTC)-8,
ОСМОТР, Моторное масло.>

ОБЩИЕ НЕПОЛАДКИ СИСТЕМЫ СМАЗКИ ДВИГАТЕЛЯ

LU(H4DOTS)-21

СМАЗКА

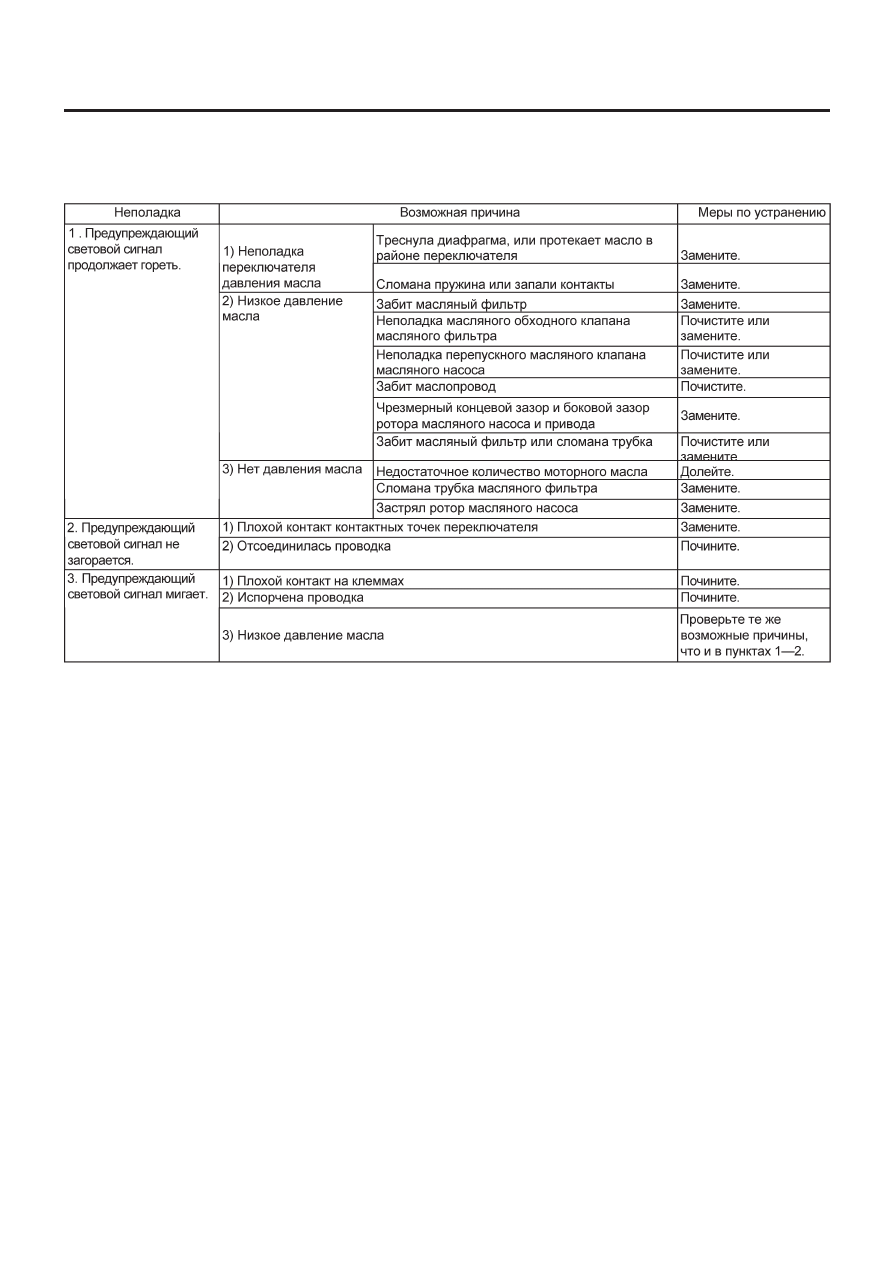

9. Общие неполадки системы смазки двигателя

A:  ОСМОТР
