МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-9

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. Местонахождение электрических компонентов

A:  МЕСТОНАХОЖДЕНИЕ

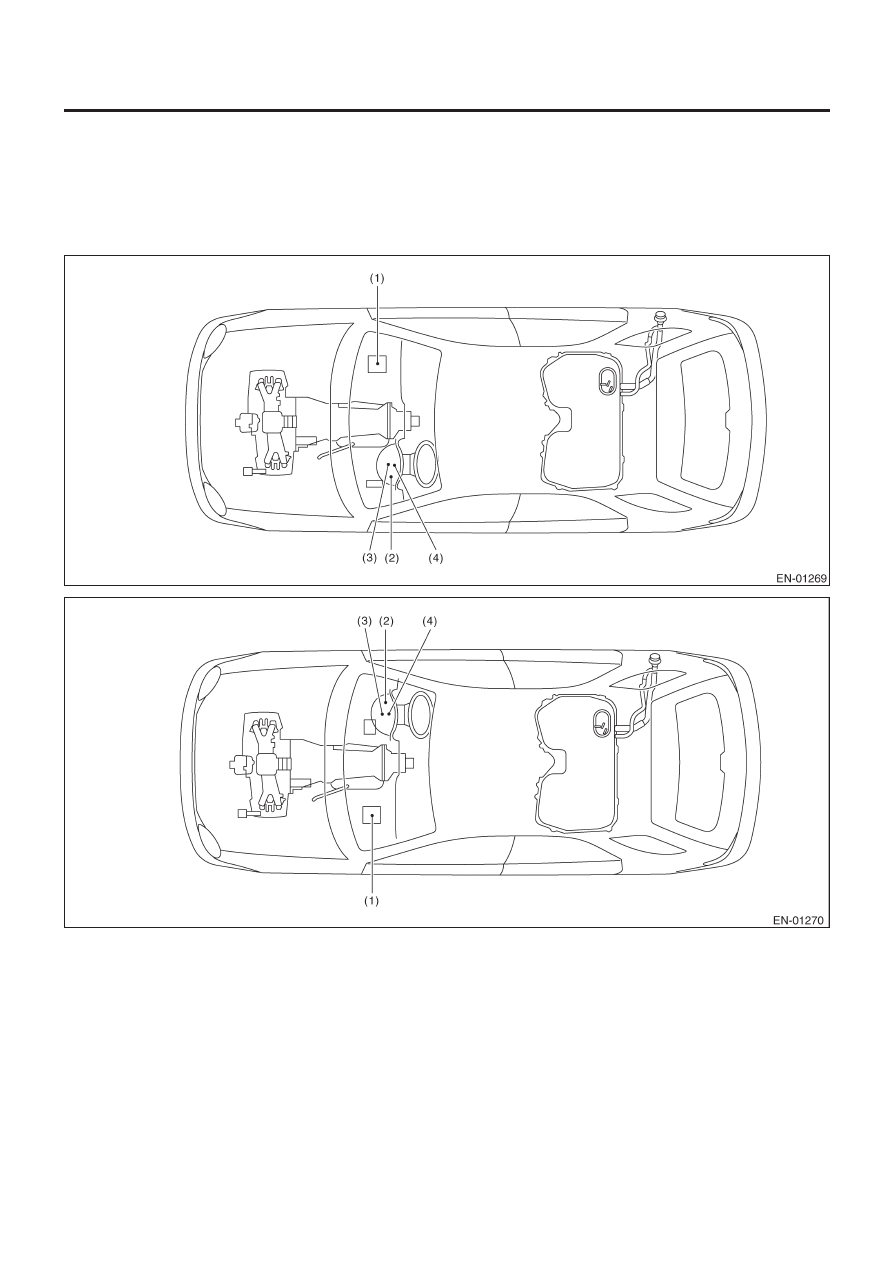

1. ДВИГАТЕЛЬ

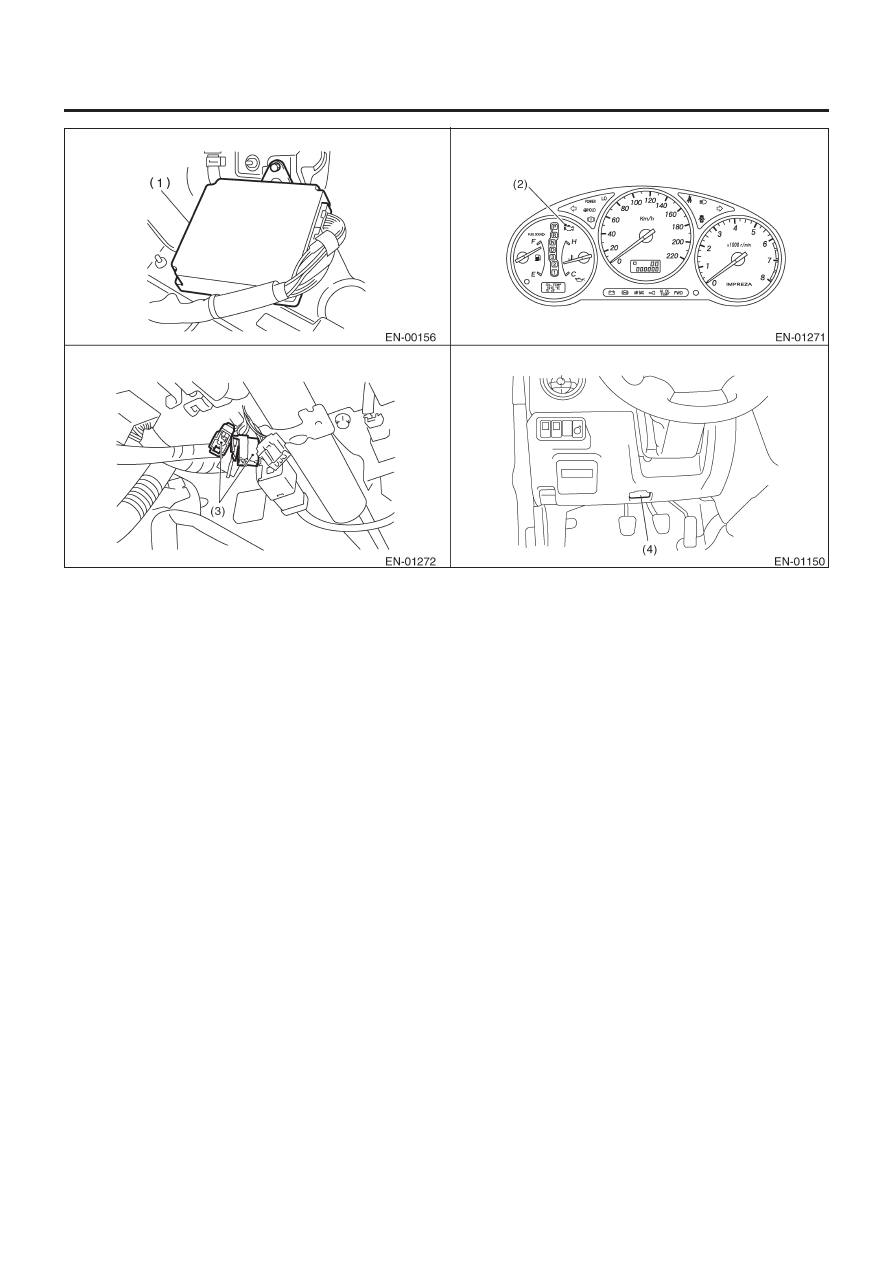

• Модуль

(1)  Модуль управления двигателем (ECM)
(2)  Световой индикатор неполадки
(3)

Коннектор тестового режима

(4)

Коннектор связи данных

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-10

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-11

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

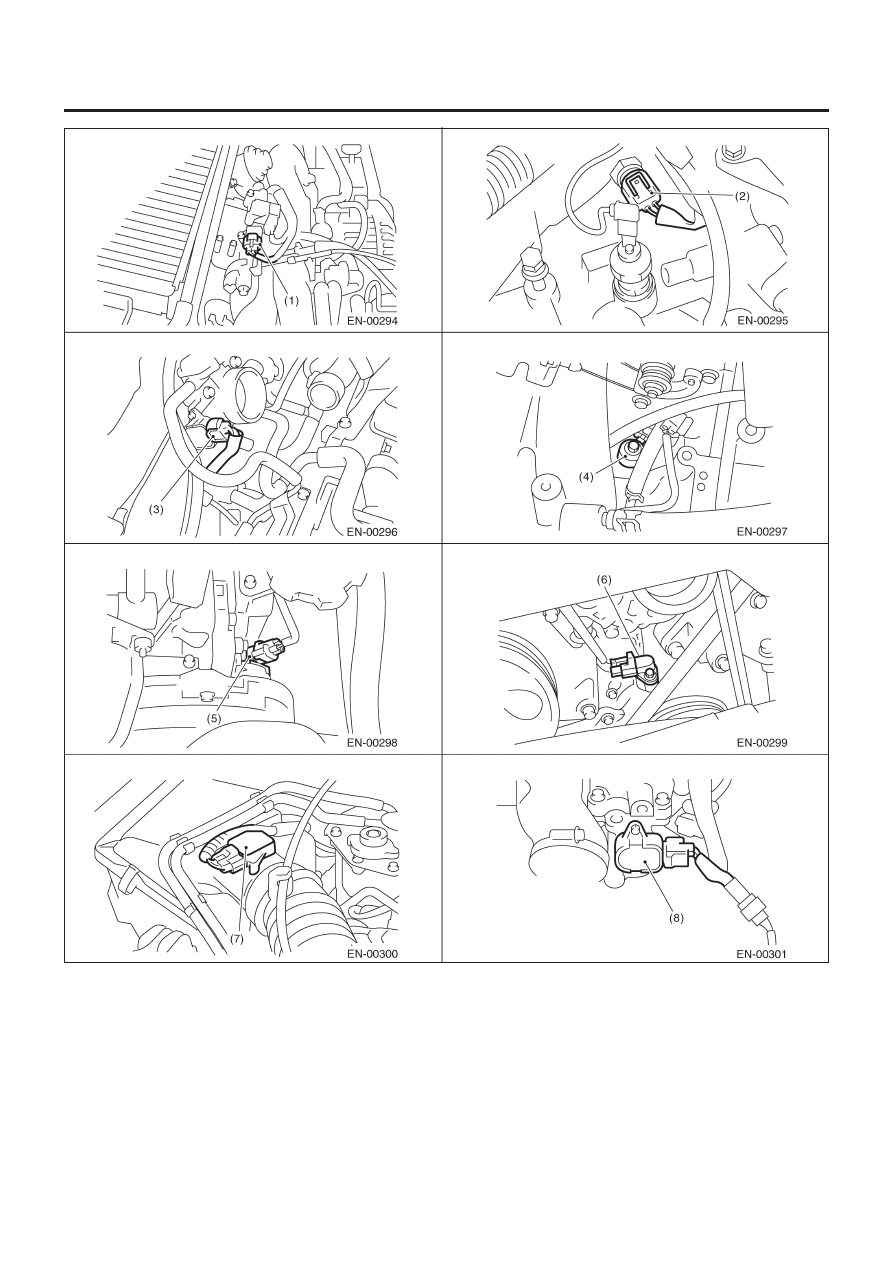

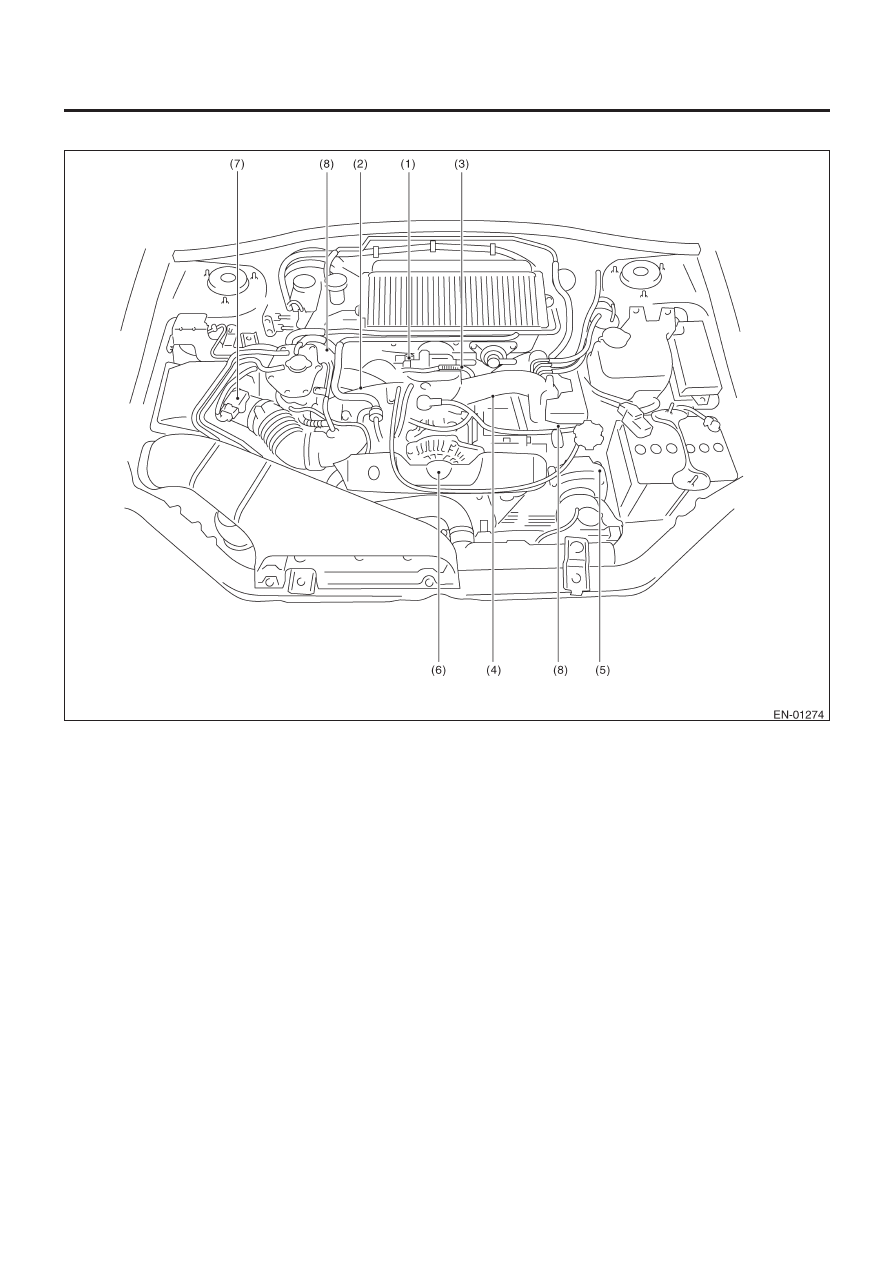

• Датчик

(1)  Датчик абсолютного давления коллектора
(2)  Датчик температуры охладителя двигателя
(3)  Датчик положения дросселя
(4)

Датчик детонации

(5)

Датчик положения распредвала

(6)

Датчик положения коленвала

(7)  Датчик массового расхода воздуха и температуры впу-

скаемого воздуха

(8)  Датчик положения барабанного клапана генератора

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-12

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
