Subaru Impreza: двигатель H4DOTC. Руководство - часть 78





МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-13

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

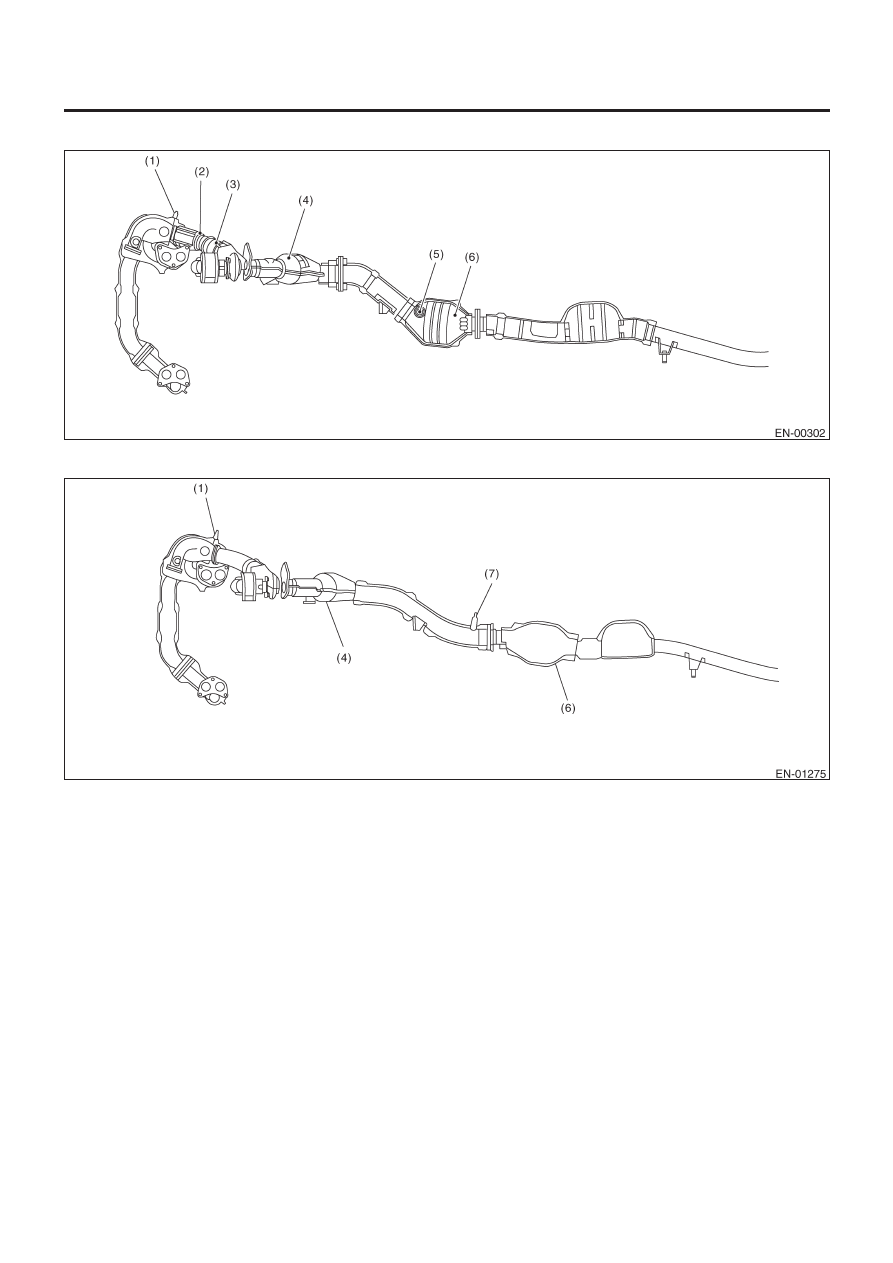

• Кроме австралийской модели

• Для австралийской модели кроме STi

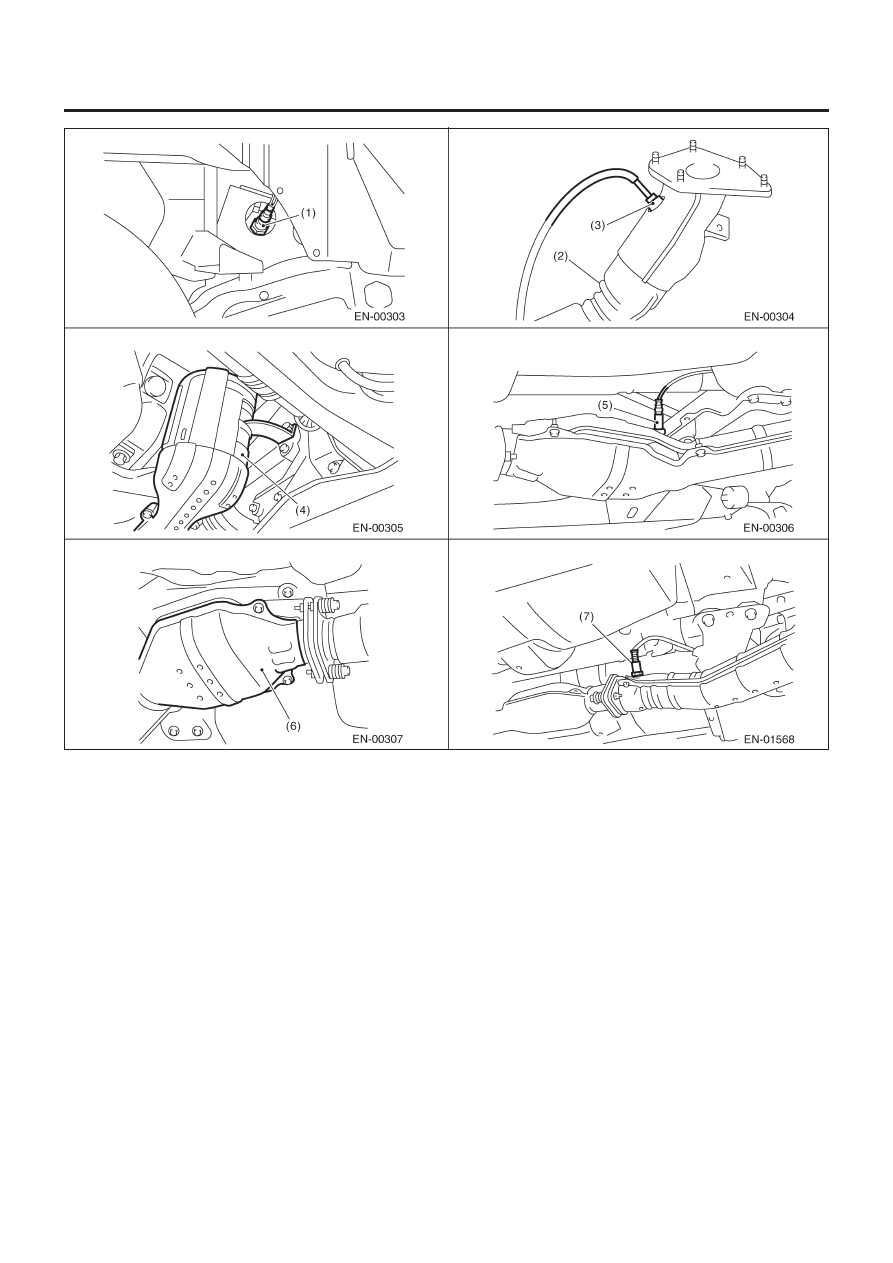

(1)  Передний датчик кислорода (A/F)
(2)  Прекаталитический преобразователь (Кроме австра-

лийской модели и модели STi)

(3)  Датчик температуры выхлопа (Кроме австралийской

модели и модели STi)

(4)  Передний каталитический преобразователь
(5)  Задний датчик кислорода  (Кроме австралийской мо-

дели и модели STi)

(6)  Задний каталитический преобразователь
(7)  Задний датчик кислорода (австралийская модель кро-

ме модели STi)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-14

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-15

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

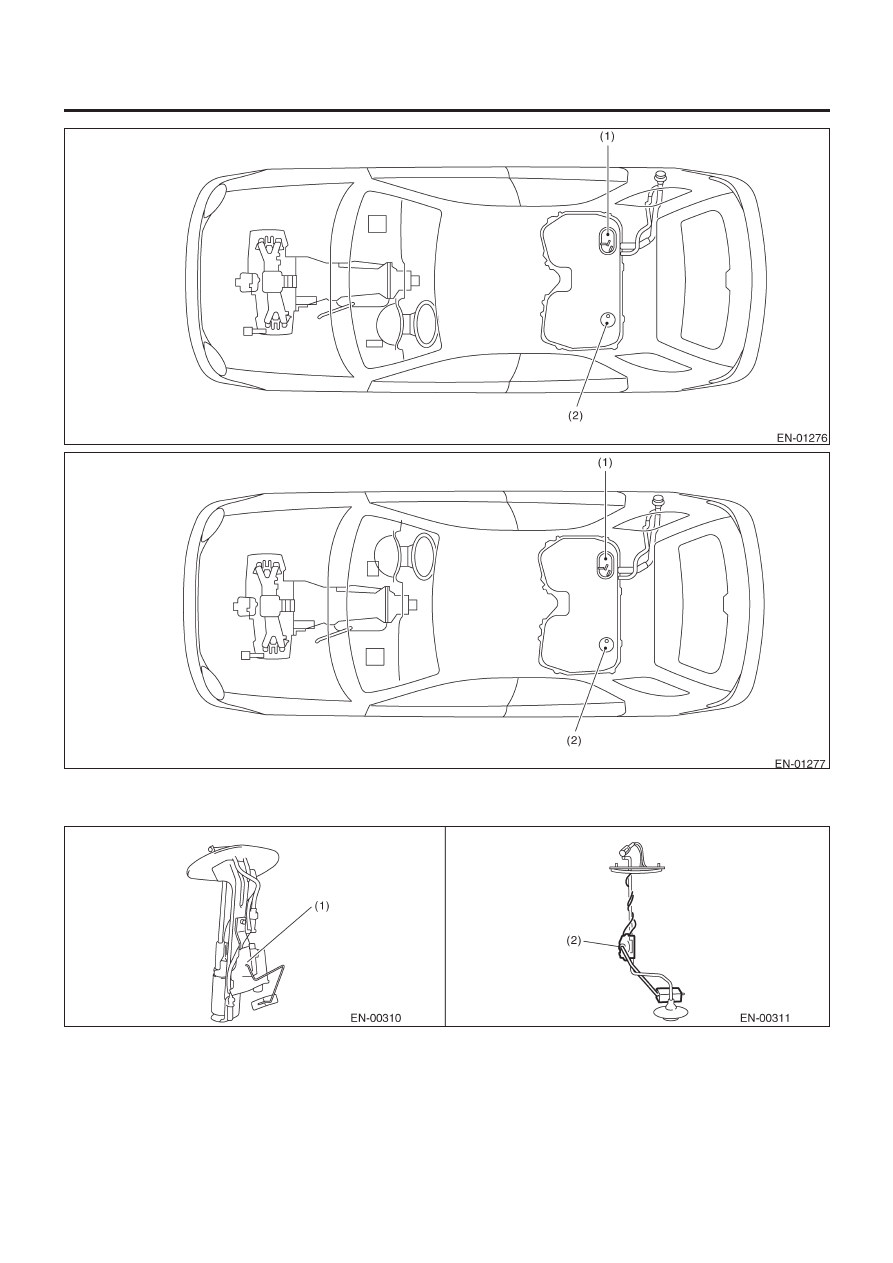

(1)     Датчик уровня топлива
(2)     Датчик уровня топлива ниже минимального

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)(diag)-16

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

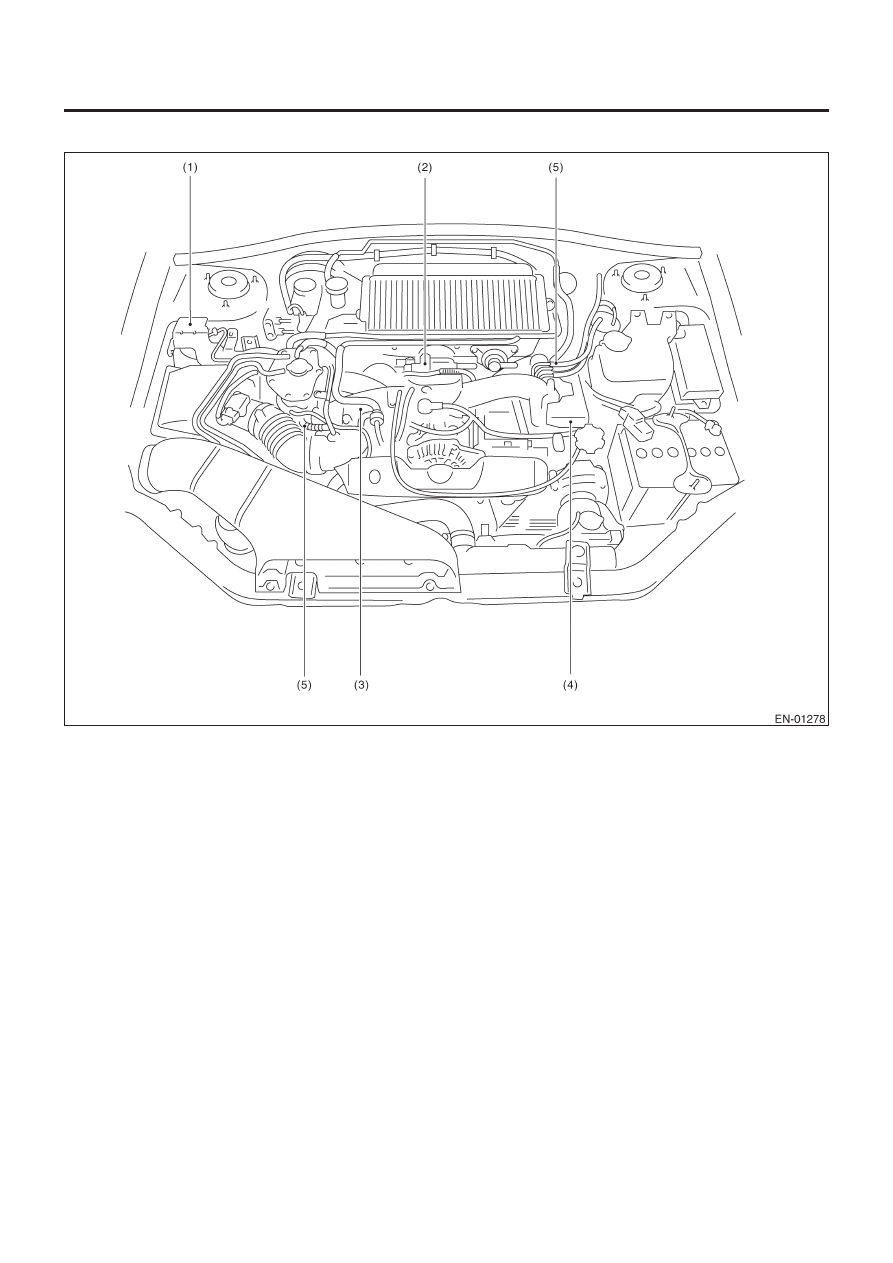

• Соленоидный клапан, соленоид, детали системы управления выбросами и детали системы зажигания

(1)  Солен. клапан управления выпуском
(2)  Солен. клапан управления воздухом холостого хода
(3)  Соленоидный клапан управления продувкой
(4) Катушка

зажигания

(5)  Соленоид барабанного клапана генератора
