ОБЩЕЕ ОПИСАНИЕ

CO(H4DOTC)-5

ОХЛАЖДЕНИЕ

(1)  Нижняя подушка радиатора
(2) Радиатор
(3)  Верхняя подушка радиатора
(4)  Верхняя скоба радиатора
(5)  Зажим
(6)  Впускной шланг радиатора
(7)  Крышка бачка охладителя двигателя
(8)  Шланг перелива A
(9)  Бачок охладителя двигателя
(10) Трубка перелива
(11)  Кожух вспом вентяилятора радиатора
(12)  Вспомогательный вентилятор радиатора
(13)  Мотор вспом вентилятора радиатора
(14)  Кожух главного вентяилятора радиатора
(15)  Главный вентилятор радиатора
(16)  Мотор главного вентилятора радиатора
(17)  Зажим шланга ATF (модель AT)
(18) Впускной шланг А ATF (модель AT)
(19) Выпускной шланг А ATF (модель AT)
(21) Трубка ATF (модель AT)
(22) Впускной шланг В ATF (модель AT)
(23) Выпускной шланг В ATF (модель AT)
(24) Выпускной шланг радиатора
(25) Сливная заглушка радиатора
(26) Заливной бачок охладителя
(27) Крышка радиатора (крышка заливного бачка

охладителя)

(28) Шланг перелива двигателя
(29) Шланг вентилятора двигателя
(30) Впускной шланг A масляного охладителя (модель MT с

масляным охладителем)

(31) Трубка масляного охладителя (модель MT с масляным

охладителем)

(32)  Впускной шланг В масляного охладителя (модель MT с

масляным охладителем)

(33)  Выпускной шланг В масляного охладителя (модель MT

с масляным охладителем)

(34)  Расширитель (модель MT с   масляным охладителем)
(35)  Подушка (модель MT с масляным охладителем)
(36)  Регулировочная шайба (модель MT с масляным

охладителем)

(37)  Нижняя скоба радиатора
(38)  Шланг перелива B

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

4.4 (0.45,3.3)

T2:

7.5 (0.76,5.5)

T3:

18 (1.8, 13.0)

T4:

3.4 (0.35,2.5)

ОБЩЕЕ ОПИСАНИЕ

CO(H4DOTC)-6

ОХЛАЖДЕНИЕ

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

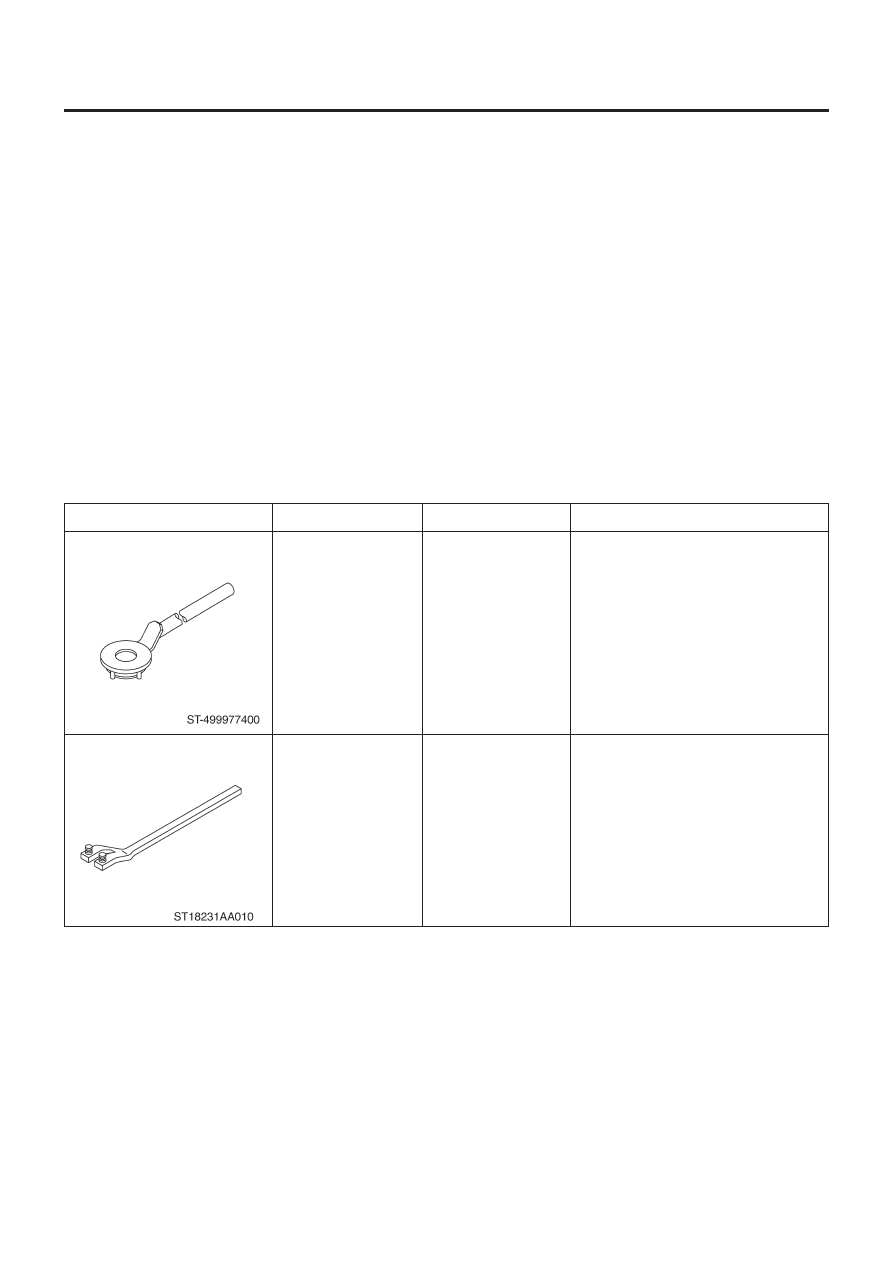

D:  ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ

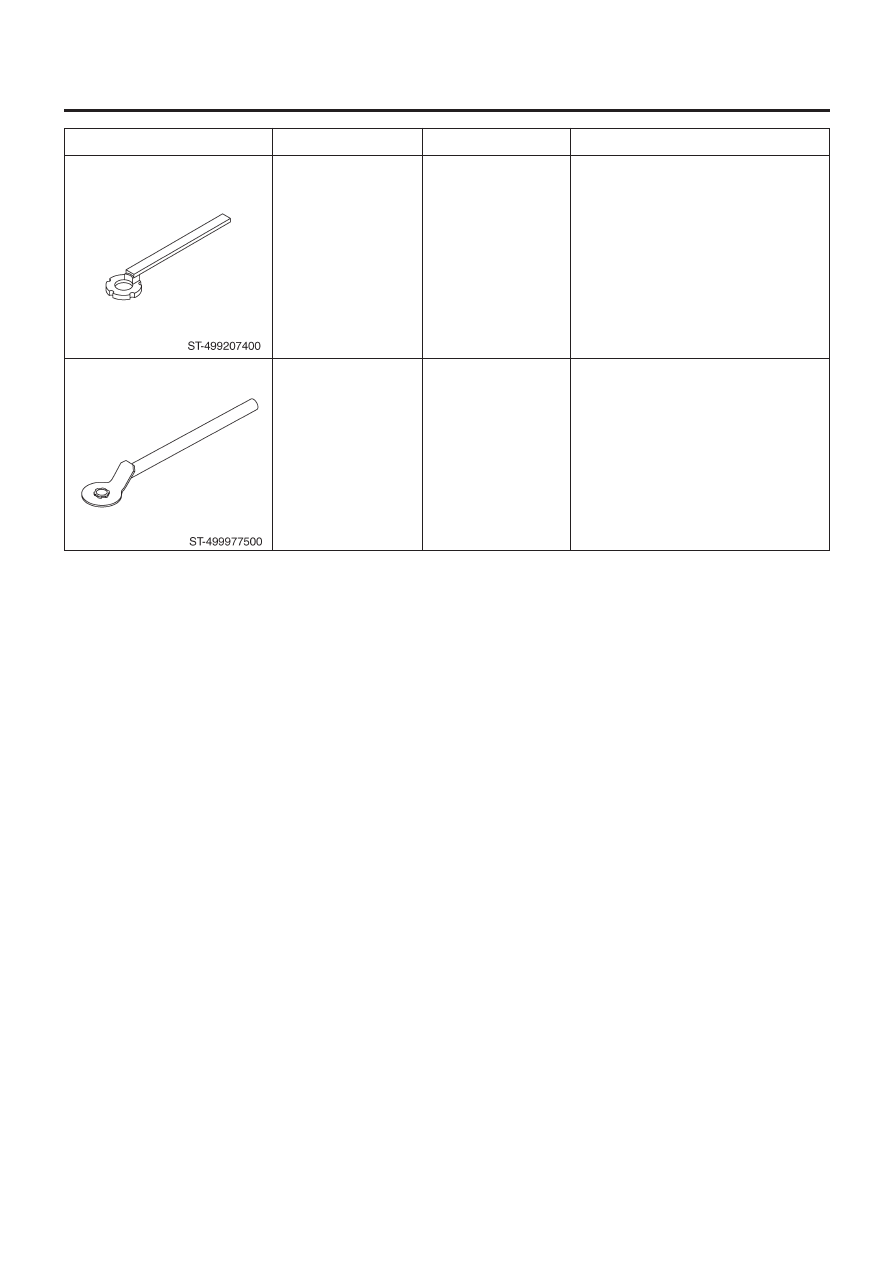

ИЛЛЮСТРАЦИЯ
НОМЕР ИНСТРУМЕНТА
ОПИСАНИЕ
ПОМЕТКИ

499977400
КЛЮЧ ШКИВА КОЛЕНВАЛА

Используется для остановки шкива коленвала при ослабле-

нии и затяжке винтов шкива колневала.

ST-499977400
18231AA010
КЛЮЧ КОЛЕСА РАСПРЕДВАЛА

Используется для демонтажа и установик колеса впускного

распредвала. (Кроме модели STi и австралийской модели)

ST18231AA010

CO(H4DOTC)-6
Общее описание
ОХЛАЖДЕНИЕ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499977400

18231AA010

КЛЮЧ ШКИВА
КОЛЕНВАЛА

КЛЮЧ КОЛЕСА
РАСПРЕДВАЛА

Используется для остановки шкива
коленвала при ослаблении и затяжке
винтов шкива колневала.

Используется для демонтажа и установик
колеса впускного распредвала. (Кроме
модели STi и австралийской модели)

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

CO(H4DOTC)-7

ОХЛАЖДЕНИЕ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499207400

499977500

КЛЮЧ КОЛЕСА
РАСПРЕДВАЛА

КЛЮЧ КОЛЕСА
РАСПРЕДВАЛА

Используется для демонтажа и установик
колеса выпускного распредвала.

Используется для демонтажа и установик
колеса впускного распредвала. (Модель
STi и австралийская модель)

ОПИСАНИЕ

ПОМЕТКИ

СИСТЕМА ГЛАВНОГО ВЕНТИЛЯТОРА РАДИАТОРА

CO(H4DOTC)-8

ОХЛАЖДЕНИЕ

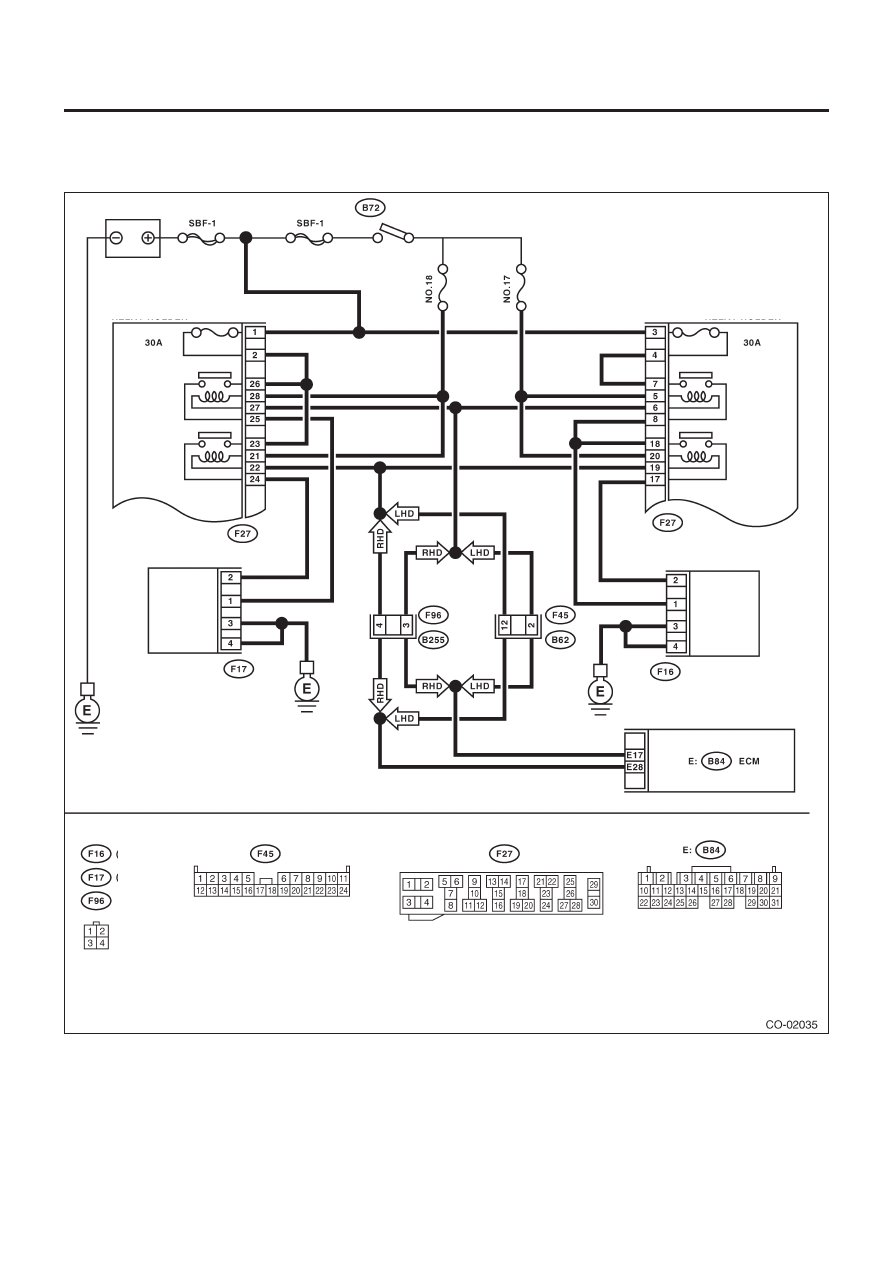

2. Система главного вентилятора радиатора

A: ДИАГРАММА ПРОВОДКИ

Переключатель зажигания

Держатель реле

кондиционирования

воздуха

Мотор главного вентилятора

(серый)

(серый)

Держатель реле (черный)

Реле
главного
вентиля-
тора 1

Реле
главного
вентиля-
тора 2

Держатель реле

кондиционирования

воздуха

Мотор вспомогательного

вентилятора

Реле вспо-

могатель-

ного вен-

тилятора 1

Реле вспо-

могатель-

ного вен-

тилятора 2
