Subaru Impreza: двигатель H4DOTC. Руководство - часть 56





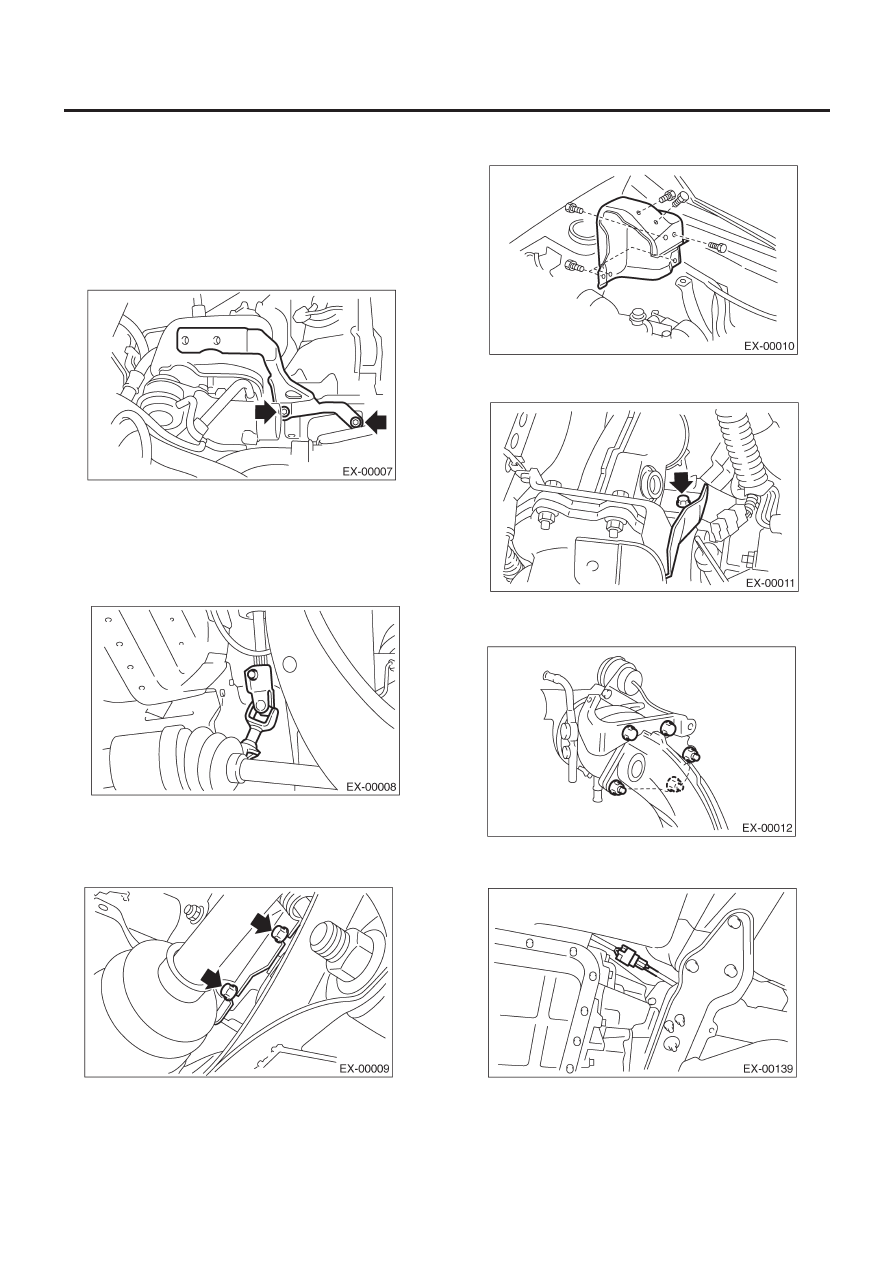

ЦЕНТРАЛЬНАЯ ВЫХЛОПНАЯ ТРУБА

EX(H4DOTC)-9

ВЫХЛОП

3. Центральная выхлопная труба

A:  ДЕМОНТАЖ

1) Поставьте автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.
3) Снимите интеркулер. <См. IN(H4DOTC)-10, ДЕМОНТАЖ,
Интеркулер.>
4) Снимите скобу интеркулера.

5) Поднимите автомобиль.
6) Снимите поддон.
7) Снимите болты кардана, затем снимите кардан (модель RHD).

ОСТОРОЖНО:
Нанесите метки на кардан, чтобы при сборке поставить
его на те же зубцы.

8) Снимите болты, крепящие нижнюю часть верхней крышки
турбокомпрессора.

ОСТОРОЖНО:
Турбокомпрессор и выхлопная труба сильно нагреты.

9) Опустите автомобиль.
10) Снимите верхнюю крышку турбокомпрессора.

11) Снимите болты, крепящие верхнюю часть верхней крыш-
ки турбокомпрессора, и снимите ее.

12) Отделите центральную выхлопную трубу от турбоком-
прессора.

13) Поднимите автомобиль.
14) Отсоедините коннектор от заднего датчика кислорода.

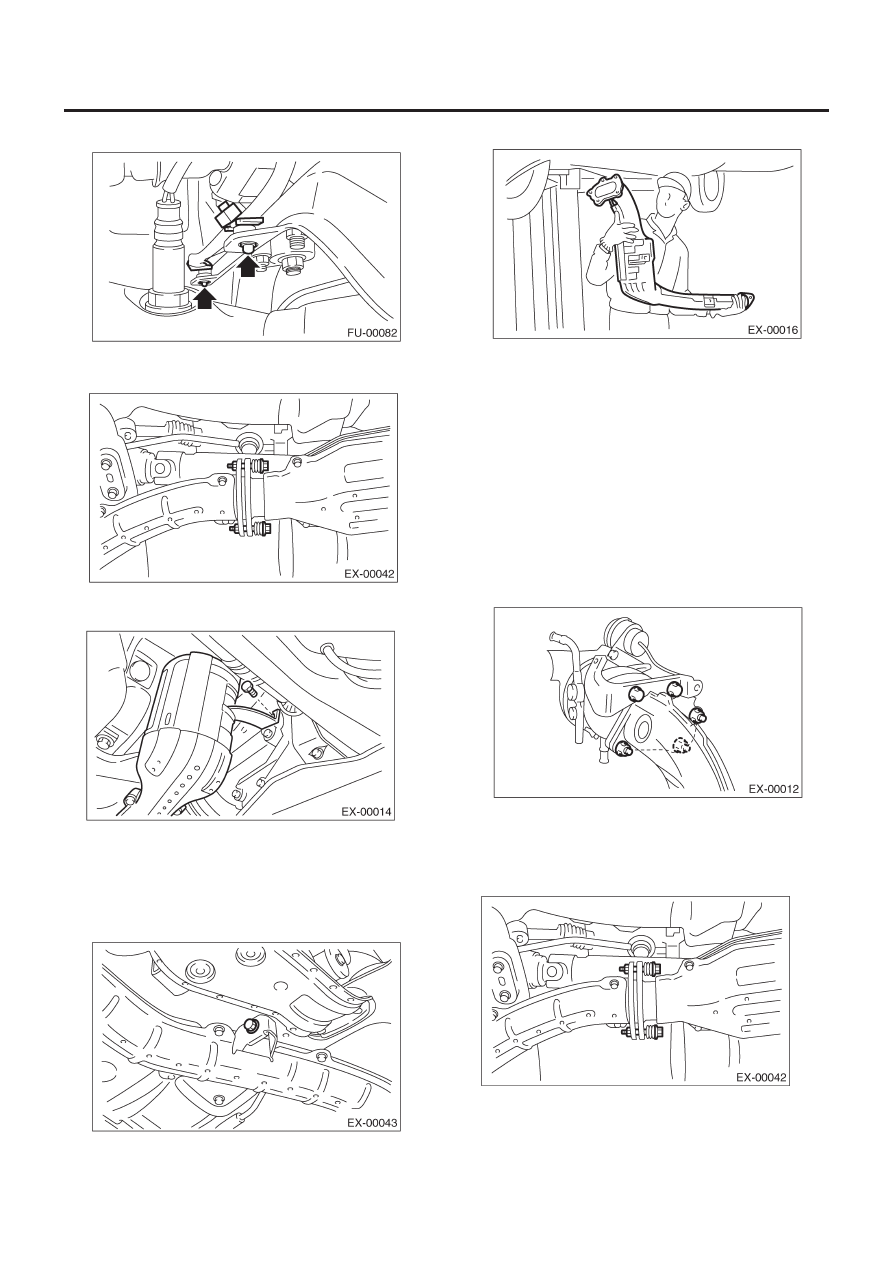

ЦЕНТРАЛЬНАЯ ВЫХЛОПНАЯ ТРУБА

EX(H4DOTC)-10

ВЫХЛОП

15) Вертикально выньте зажим из поперечины.

16) Отделите центральную выхлопную трубу от задней вы-
хлопной трубы.

17) Снимите болт, крепящий скобу центральной выхлопной
трубы на трансмиссии.

18) Снимите скобу интеркулера.
19) Снимите болт, крепящий центральную выхлопную трубу
на подвесном кронштейне.

ОСТОРОЖНО:
Следите за тем, чтобы не уронить центральную выхлоп-
ную трубу

20) Снимите центральную выхлопную трубу.

B:  УСТАНОВКА

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

1) Установите центральную выхлопную трубу и временно за-
тяните болт, крепящий центральную выхлопную трубу на под-
весном кронштейне.
2) Временно затяните болт, крепящий центральную трубу к
трансмиссии.
3) Подсоедините центральную выхлопную трубу к турбоком-
прессору.

Момент затяжки:

35 Н-м (3.6 кгс-м, 26.0 ft-lb)

4) Установите центральную выхлопную трубу на заднюю вы-
хлопную трубу.

Момент затяжки:

18 Н-м (1.8 кгс-м, 13.0 ft-lb)

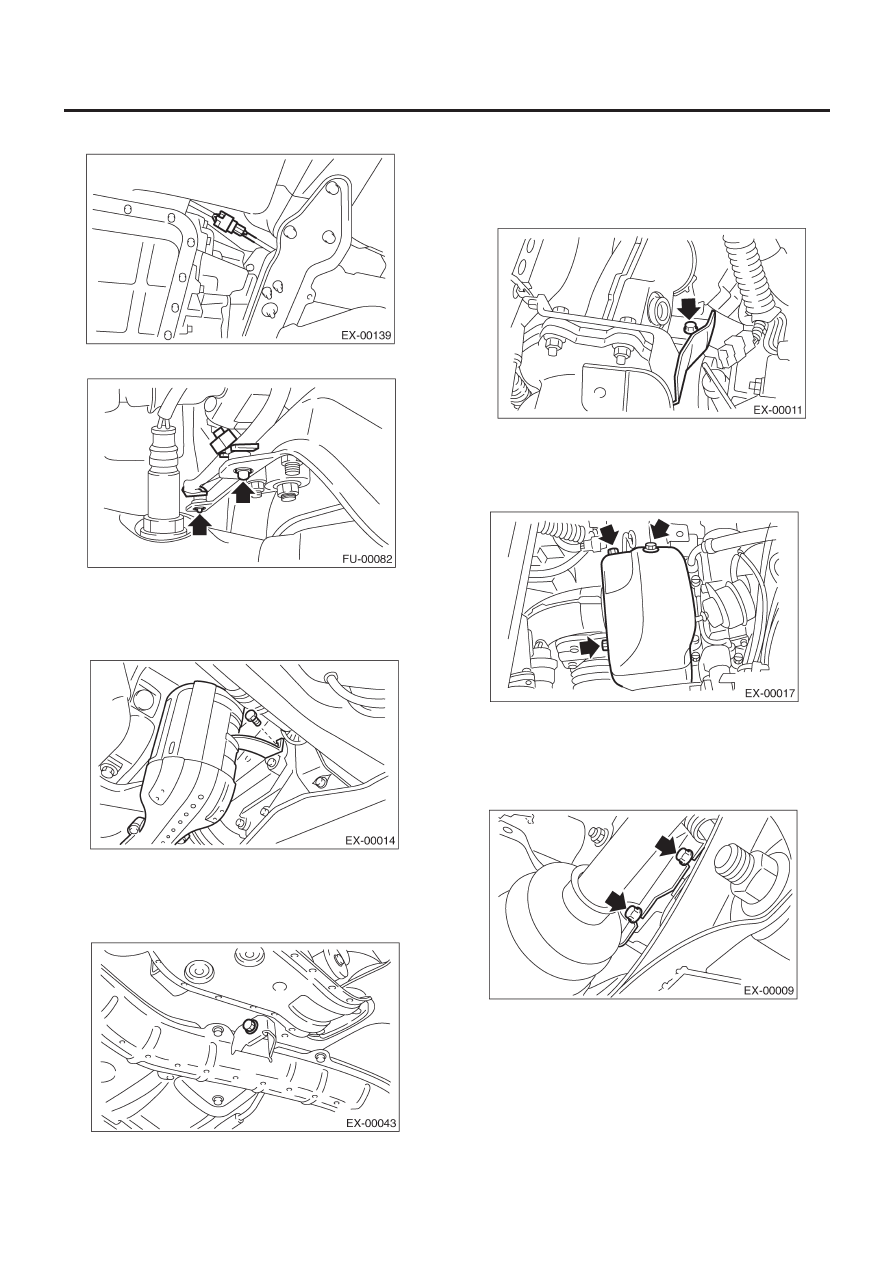

ЦЕНТРАЛЬНАЯ ВЫХЛОПНАЯ ТРУБА

EX(H4DOTC)-11

ВЫХЛОП

5) Подсоедините коннектор к заднему датчику кислорода.

6) Закрепите зажим на поперечине.

7) Затяните болт, крепящий скобу центральной выхлопной
трубы на трансмиссии.

Момент затяжки:

30 Н-м (3.1 кгс-м, 22.4 ft-lb)

8) Затяните болт, крепящий центральную выхлопную трубу на
подвесном кронштейне.

Момент затяжки:

35 Н-м (3.6 кгс-м, 26.0 ft-lb)

9) Опустите автомобиль.
10) Поставьте нижнюю крышку турбокомпрессора и затяните
болты, крепящие верхнюю часть нижней крышки.

Момент затяжки:

7.4 Н-м (0.75 кгс-м, 5.4 ft-lb)

11) Поставьте верхнюю крышку турбокомпрессора и затяните
болты, крепящие верхнюю часть верхней крышки.

Момент затяжки:

7.4 Н-м (0.75 кгс-м, 5.4 ft-lb)

12) Поднимите автомобиль.
13) Затяните болты, крепящие нижнюю часть верхней крыш-
ки турбокомпрессора.

Момент затяжки:

7.4 Н-м (0.75 кгс-м, 5.4 ft-lb)

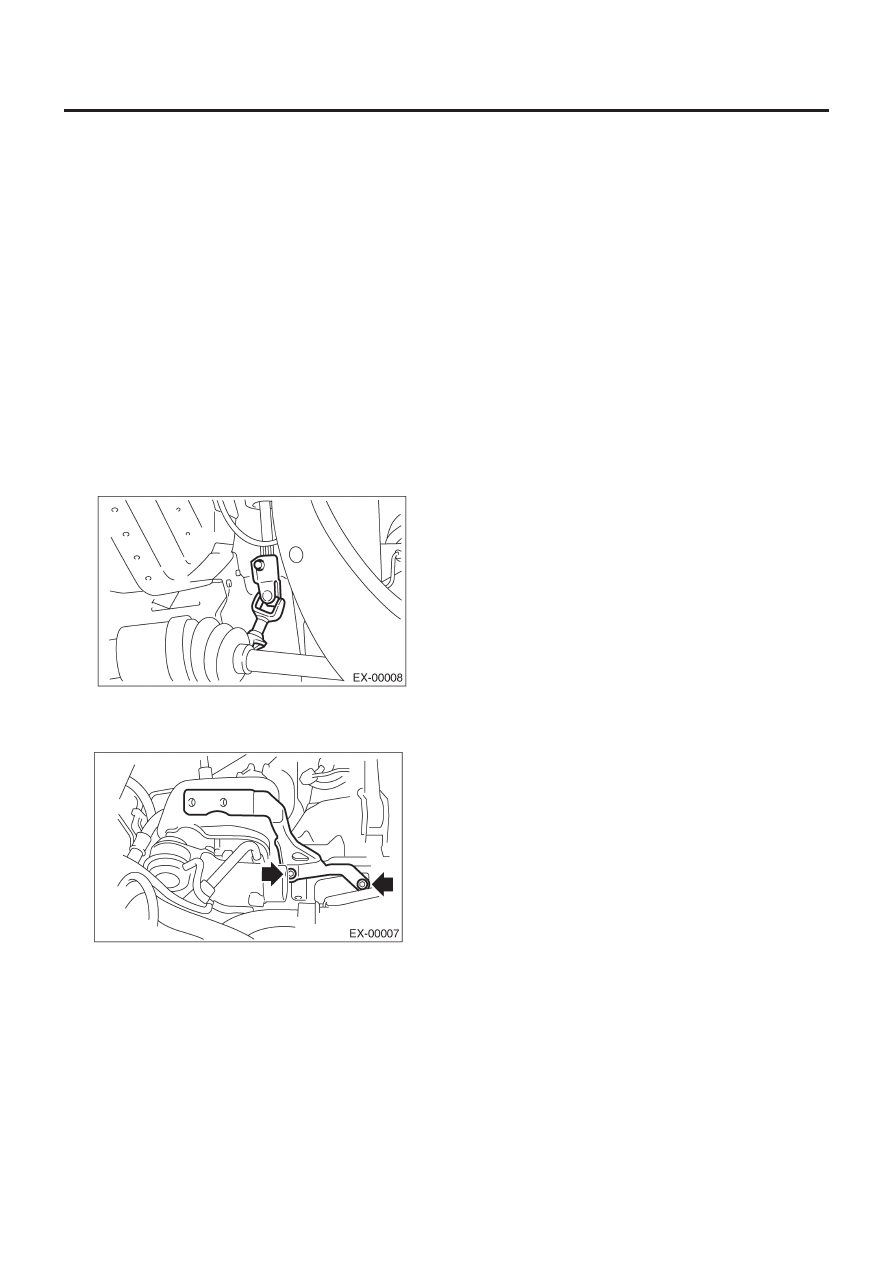

ЦЕНТРАЛЬНАЯ ВЫХЛОПНАЯ ТРУБА

EX(H4DOTC)-12

ВЫХЛОП

14) Установите кардан (модель RHD).

(1)  Выровняйте отверстие болта на стороне длинного хо-

мута кардана с отсекателем на зубчатой части конца
вала и вставьте кардан.

(2)  Выровняйте отверстие болта на стороне короткого хо-

мута кардана с отсекателем на зубчатой части устрой-
ства трансмиссии. Полностью опустите кардан.

(3)  Временно затяните болт на стороне короткого хомута.

Поднимите кардан, чтобы убедиться в том, что болт
правильно прошел через отсекатель на зубчатой части.

(4)  Затяните болт на стороне длинного хомута, затем затя-

ните болт на стороне короткого хомута.

Момент затяжки:

24 Н-м (2.4 кгс-м, 17.4 ft-lb)

ОСТОРОЖНО:
• Убедитесь в том, что болты кардана затянуты через на-
сечки на зубцах вала.
• Чрезмерное затягивание болтов кардана может при-
вести к увеличенному усилию на рулевом колесе.

Стандартный зазор между трансмиссией и DOJ:

Более 15 мм (0.59 in)

15) Установите поддон.
16) Опустите автомобиль.
17) Установите скобу интеркулера.

18) Установите интеркулер. <См. IN(H4DOTC)-10, УСТАНОВ-
КА, Интеркулер.>
19) Выровняйте центр роликового коннектора. <См. AB-11,
РОЛИКОВЫЙ КОННЕКТОР, ОСМОТР, Места осмотра после
столкновения
