Subaru Impreza: двигатель H4DOTC. Руководство - часть 54





1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Передняя выхлопная труба . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

3.  Центральная выхлопная труба  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

4.  Соединительная трубка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

5.  Задняя выхлопная труба  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

6.  Глушитель  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

ВЫХЛОП

EX(H4DOTC)

Стр.

ОБЩЕЕ ОПИСАНИЕ

EX(H4DOTC)-2

ВЫХЛОП

1. Общее описание

A: КОМПОНЕНТ

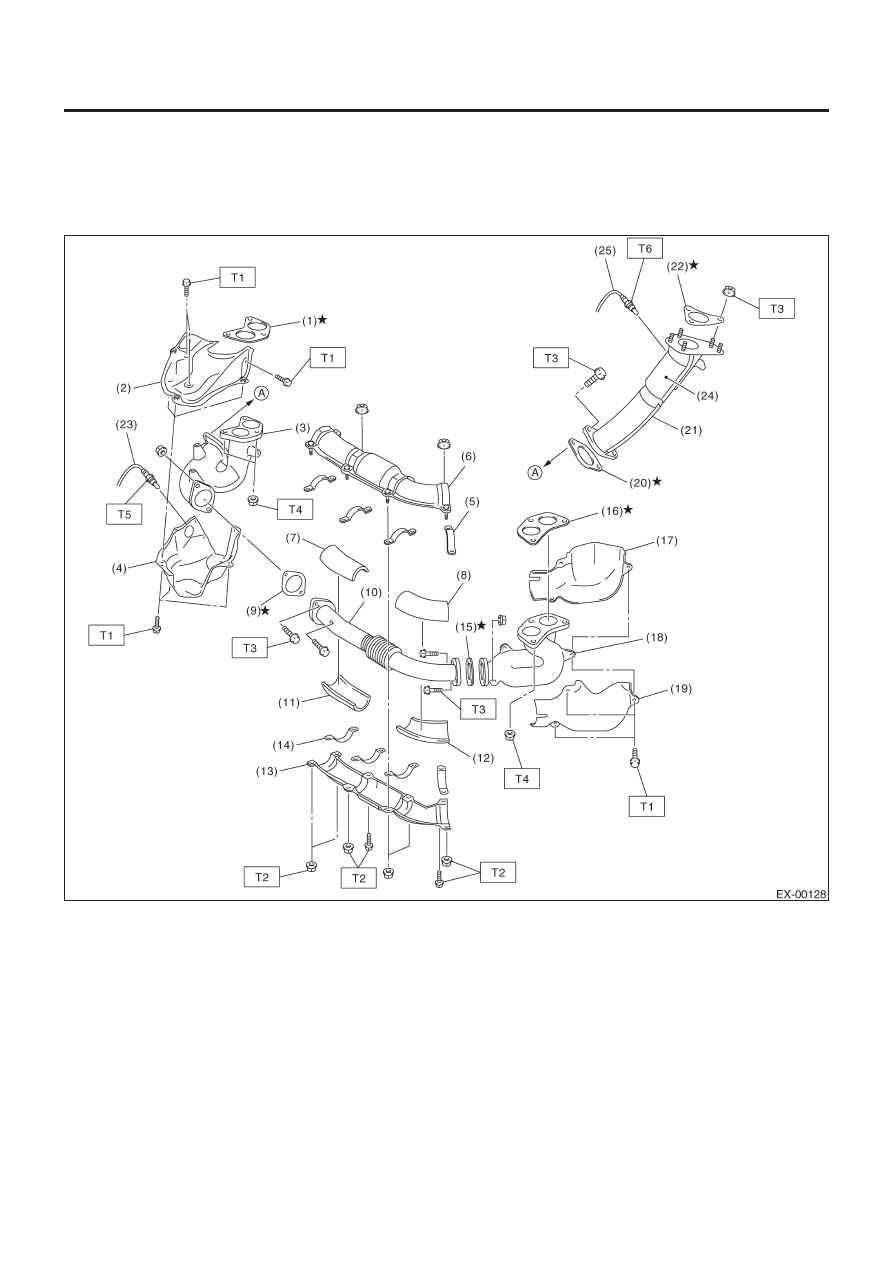

1.  ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

ОБЩЕЕ ОПИСАНИЕ

EX(H4DOTC)-3

ВЫХЛОП

(1) Прокладка
(2)  Верхняя крышка выпускного коллектора (RH)
(3)  Выпускной коллектор (RH)
(4)  Нижняя крышка выпускного коллектора (RH)
(5)  Верхний зажим передней выхлопной трубы
(6)  Вехняя крышка передней выхлопной трубы
(7)  Верхний изолятор передней выхлопной трубы (RH)
(8)  Верхний изолятор передней выхлопной трубы (LH)
(9) Прокладка
(10)  Передняя выхлопная труба
(11)  Нижний изолятор передней выхлопной трубы (RH)
(12)  Нижний изолятор передней выхлопной трубы (LH)
(13) Нижняя крышка передней выхлопной трубы
(14) Нижний зажим передней выхлопной трубы
(15) Прокладка
(16) Прокладка
(17) Верхняя крышка выпускного коллектора (LH)
(18) Выпускной коллектор (LH)
(19) Нижняя крышка выпускного коллектора (LH)
(20) Прокладка
(21) Соединительная трубка турбокомпрессора
(22) Прокладка
(23) Передний датчик кислорода (A/F)
(24) Прекаталитический преобразователь (кроме австра-

лийской модели и модели STi)

(25) Датчик температуры выхлопа (кроме австралийской

модели и модели STi)

Момент зятяжки: Н-м (кгс-м, ft-lb)

T1:

19(1.9,13.7)

T2:

25(2.5, 18.1)

T3:

35(3.6,26.0)

T4:

40(4,28.9) T5:   <См. FU(H4DOTC)-44,
УСТАНОВКА, Передний датчик
кислорода (A/F).>

T6:

<См. FU(H4DOTC)-48, УСТАНОВКА,

Датчик температуры выхлопа.>

ОБЩЕЕ ОПИСАНИЕ

EX(H4DOTC)-4

ВЫХЛОП

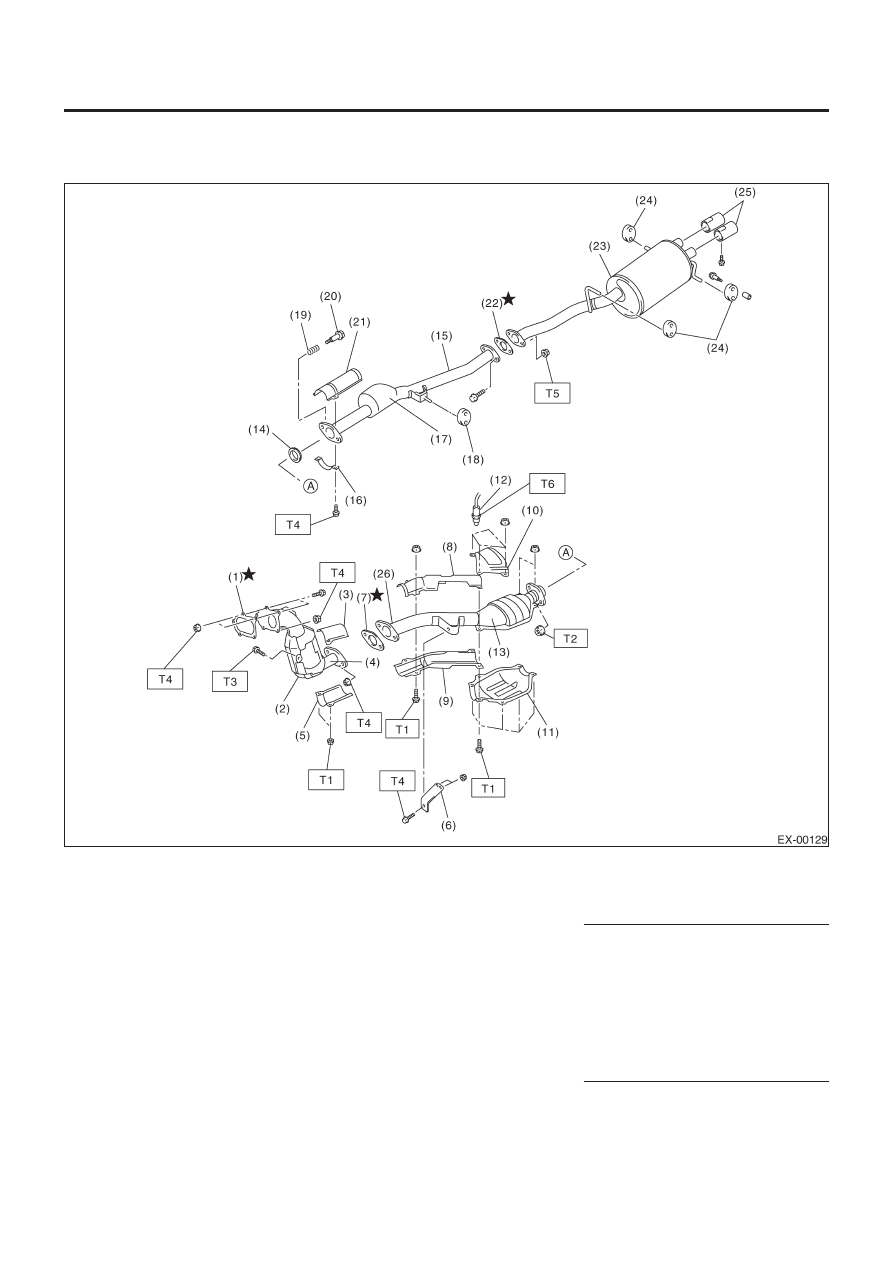

2. ЦЕНТРАЛЬНАЯ И ЗАДНЯЯ ВЫХЛОПНАЯ ТРУБА И ГЛУШИТЕЛЬ

• КРОМЕ АВСТРАЛИЙСКОЙ МОДЕЛИ

(1) Прокладка
(2)  Передний каталитический преоб-

разователь

(3)  Верхняя крышка центральной тру-

бы (Перед)

(4)  Центральная выхлопная труба (Перед)
(5)  Нижняя крышка центральной тру-

бы (Перед)

(6) Скоба
(7) Прокладка
(8)  Верхняя крышка центральной тру-

бы (Зад)

(9)  Нижняя крышка центральной тру-

бы (Зад)

(10)  Верхняя крышка заднего каталити-

ческого  преобразователя

(11) Нижняя крышка заднего каталити-

ческого преобразователя

(12)  Задний датчик кислорода
(13) Задний каталитический преобра-

зователь

(14) Прокладка
(15)  Задняя выхлопная труба
(16) Зажим
(17) Камера
(18) Резиновая подушка
(19) Пружина
(20) Болт
(21)  Верхняя крышка задней выхлопной

трубы (Перед)

(22) Прокладка
(23) Глушитель

(24) Резиновая подушка
(25) Отсекатель глушителя
(26) Центральная выхлопная труба (Зад)

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

13 (1.3, 9.6)

T2:

18 (1.8, 13.0)

T3:

30(3.1,22.4)

T4:

35(3.6,26.0)

T5:

48(4.9,35.4)

T6:

<См. FU(H4DOTC)-
46, УСТАНОВКА,
Задний датчик
кислорода.>
