ОБЩЕЕ ОПИСАНИЕ

EX(H4DOTC)-5

ВЫХЛОП

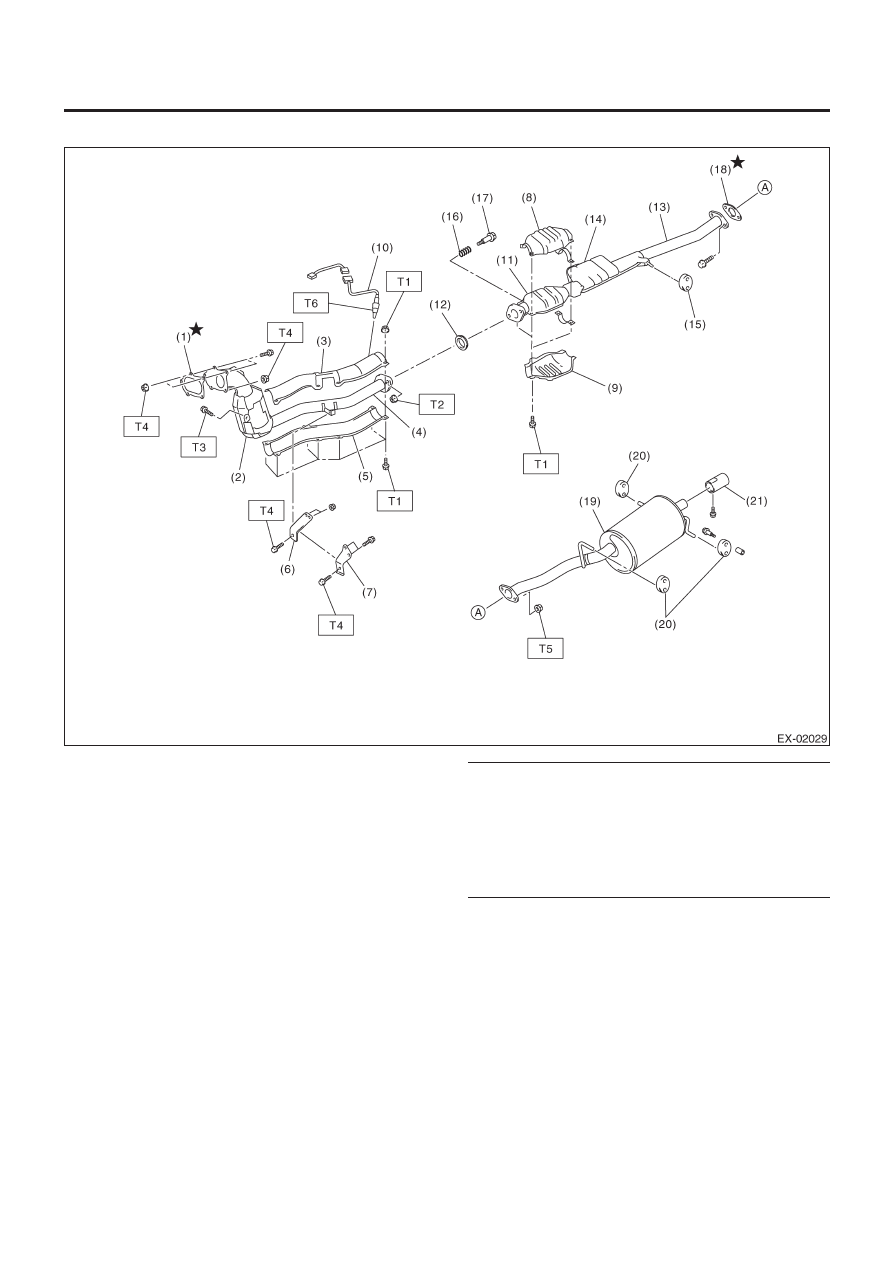

• АВСТРАЛИЙСКАЯ МОДЕЛЬ

(1) Прокладка
(2)  Передний каталитический преобразователь
(3)  Верхняя крышка центральной трубы
(4)  Центральная выхлопная труба
(5)  Нижняя крышка центральной трубы
(6)  Скоба (модель MT)
(7) Скоба

(модель

AT)

(8)  Верхняя крышка заднего каталитического преобразо-

вателя

(9)  Нижняя крышка заднего каталитического преобразо-

вателя

(10)  Задний датчик кислорода
(11)  Задний каталитический преобразователь
(12) Прокладка
(13)  Задняя выхлопная труба
(14) Камера
(15) Резиновая подушка
(16) Пружина
(17) Болт
(18) Прокладка
(19) Глушитель
(20) Резиновая подушка
(21) Отсекатель глушителя

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

13 (1.3, 9.6)

T2:

18 (1.8, 13.0)

T3:

30(3.1,22.4)

T4:

35(3.6,26.0)

T5:

48(4.9,35.4)

T6:

<См. FU(H4DOTC)-46,
УСТАНОВКА, Задний датчик кислорода.>

ОБЩЕЕ ОПИСАНИЕ

EX(H4DOTC)-6

ВЫХЛОП

B: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

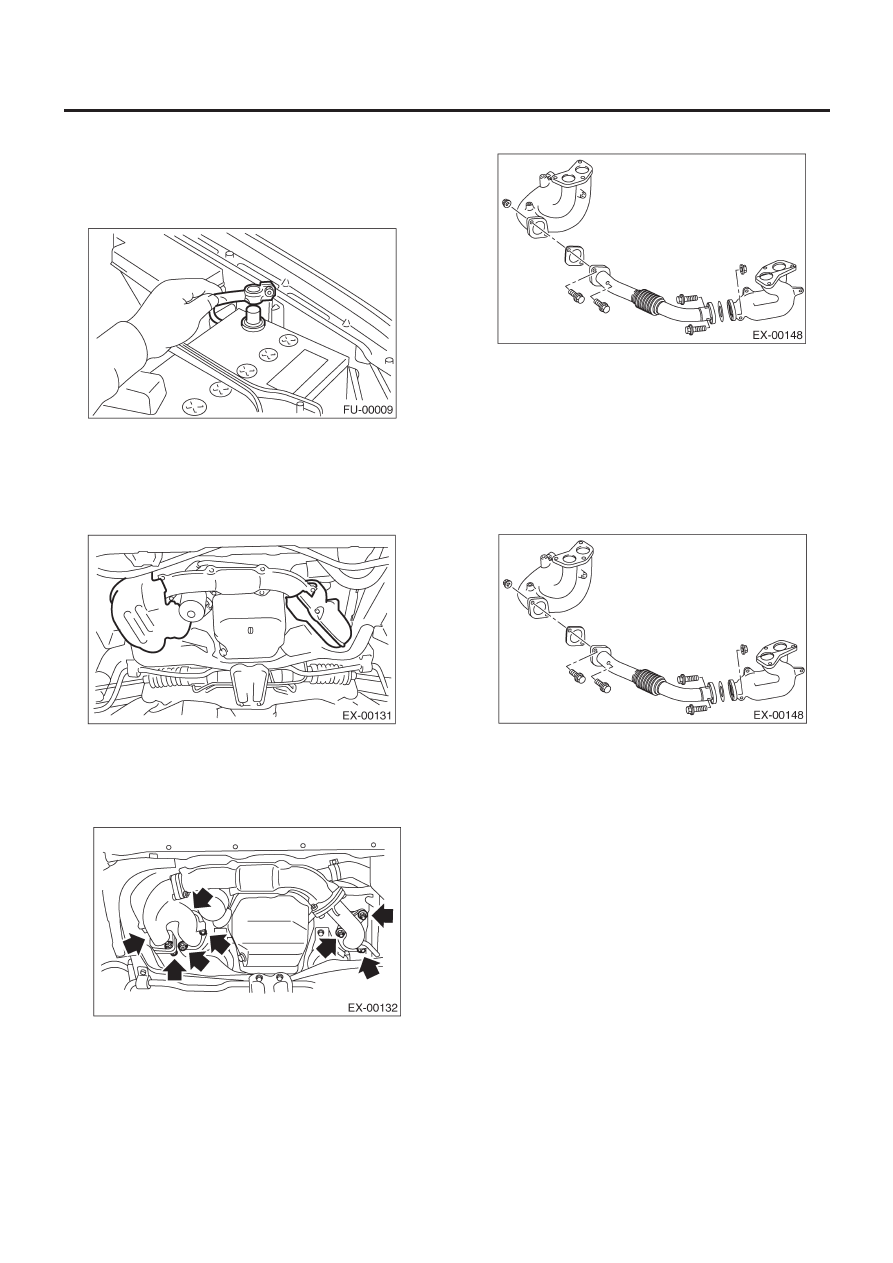

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4DOTC)-7

ВЫХЛОП

2. Передняя выхлопная труба

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите передний датчик кислорода (A/F). <См. FU(H4DOTC)-
44, ДЕМОНТАЖ, Передний датчик кислорода (A/F).>
3) Снимите поддон.
4) Снимите нижнюю крышку выпускного коллектора (RH).
5) Снимите нижнюю и верхнюю крышки выпускного коллекто-
ра (LH).

6) Снимите болты и гайки, крепящие устройство передней вы-
хлопной трубы на соединительной трубке турбокомпрессора.
7) Держа устройство передней выхлопной трубы одной ру-
кой, снимите гайки, крепящие устройство передней выхлоп-
ной трубы на выпускном порте головки цилиндра. 10) Отдели-
те переднюю выхлопную трубу от выпускный коллекторов.

8) Снимите устройство передней выхлопной трубы.
9) Снимите крышки с выпускного коллектора и с передней
выхлопной трубы.

10) Подсоедините кабель заземления к акумулятору.

B:  УСТАНОВКА

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

1) Соберите переднюю выхлопную трубы и выпускные колле-
кторы.

Момент затяжки:

35 Н-м (3.6 кгс-м, 26.0 ft-lb)

2) Установите крышки передней выхлопной трубы.

Момент затяжки:

25 Н-м (2.5 кгс-м, 18.1 ft-lb)

3) Установите крышку верхнего выпускного коллектора (RH).

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7 ft-lb)

4) Установите устройство передней выхлопной трубы.

Момент затяжки:

35 Н-м (3.6 кгс-м, 26.0 ft-lb)

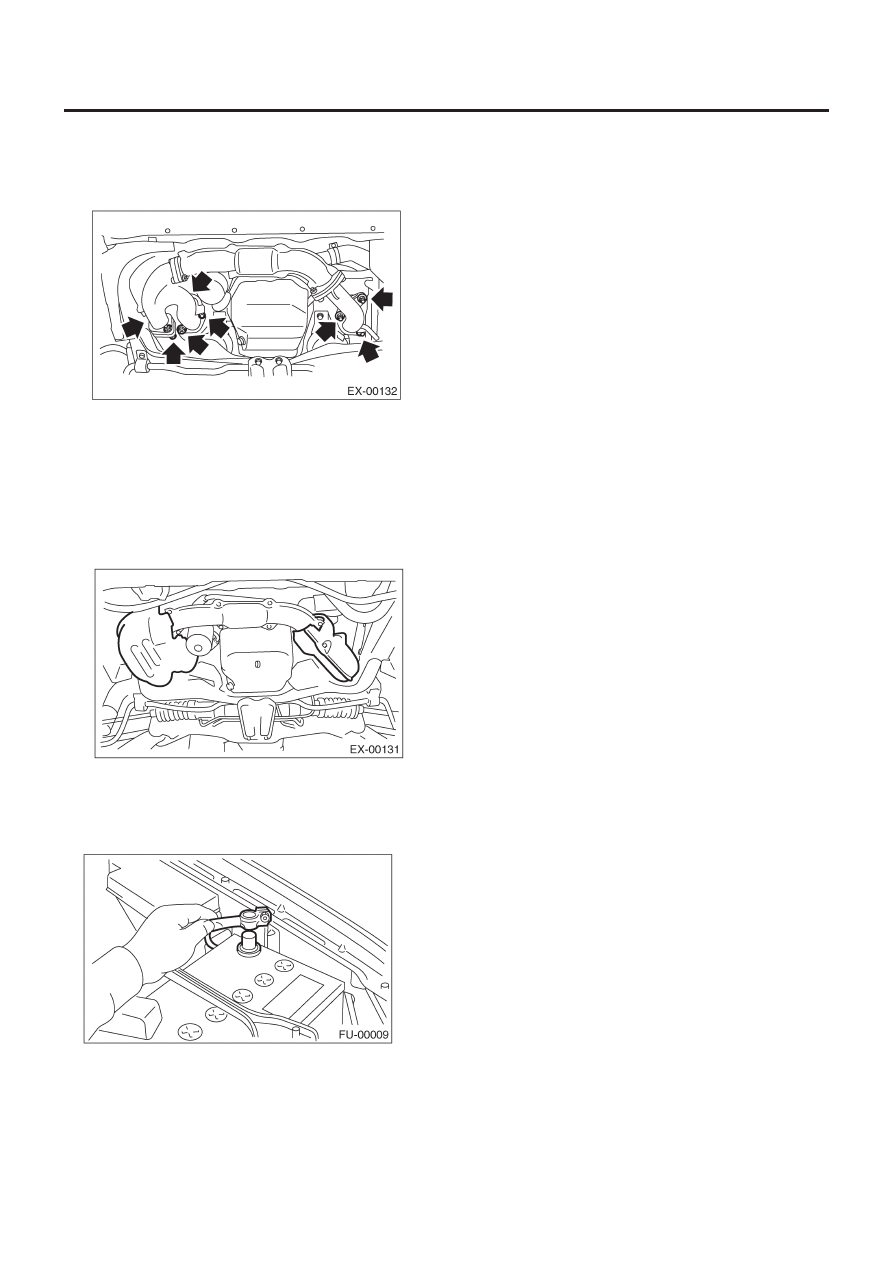

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4DOTC)-8

ВЫХЛОП

5) Подсоедините выпускной коллектор (RH) к соединитель-
ной трубке турбокомпрессора.

Момент затяжки:

35 Н-м (3.6 кгс-м, 26.0 ft-lb)

6) Установите верхние и нижние крышки выпускного коллек-
тора (LH).

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7 ft-lb)

7) Установите крышку нижнего выпускного коллектора (RH).

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7 ft-lb)

8) Установите передний датчик кислорода (A/F). <См.
FU(H4DOTC)-44, УСТАНОВКА, Передний датчик кислорода
(A/F).>
9) Установите поддон.
10) Подсоедините кабель заземления к акумулятору.
