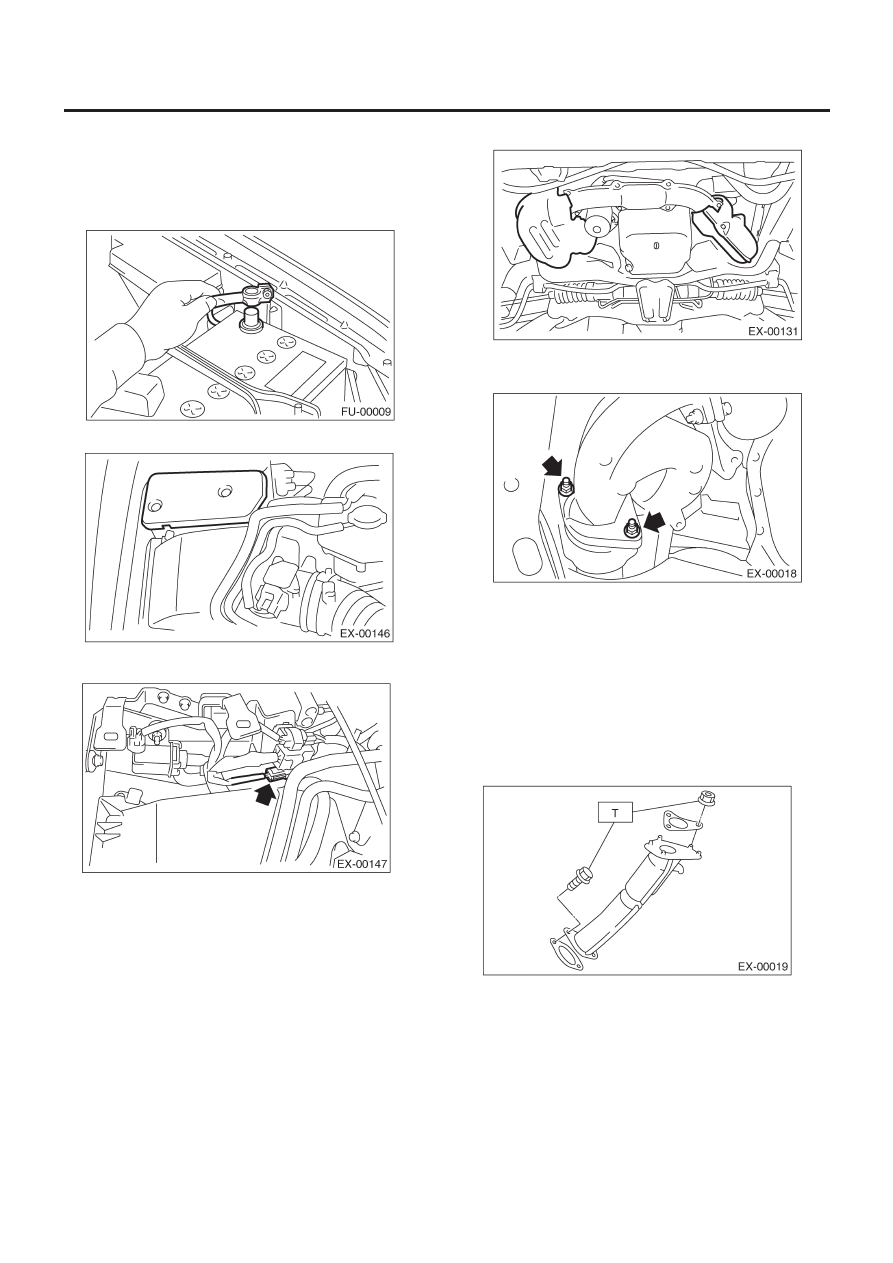

СОЕДИНИТЕЛЬНАЯ ТРУБКА

EX(H4DOTC)-13

ВЫХЛОП

4. Соединительная трубка

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите крышку соленоидного клапана.

3) Отсоедините коннектор датчика температуры выхлопа.

4) Снимите передний дачик кислорода (A/F). <См. FU(H4DOTC)-
44, ДЕМОНТАЖ, Передний датчик кислорода (A/F).>
5) Снимите поддон.

6) Снимите крышку нижнего выпускного коллектора (RH).

7) Снимите гайки, крепящие передний выпускной коллектор
на соединительной трубке.

8) Снимите центральную выхлопную трубу.  <См. EX(H4DOTC)-
9,    ДЕМОНТАЖ,    Центральная выхлопная труба.>
9) Снимите турбокомпрессор.      <См. IN(H4DOTC)-12, ДЕ-
МОНТАЖ, Турбокомпрессор.>
10) Снимите соединительную трубку по направлению вверх.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

T: 35 Н-м (3.6 кгс-м, 26.0 ft-lb)

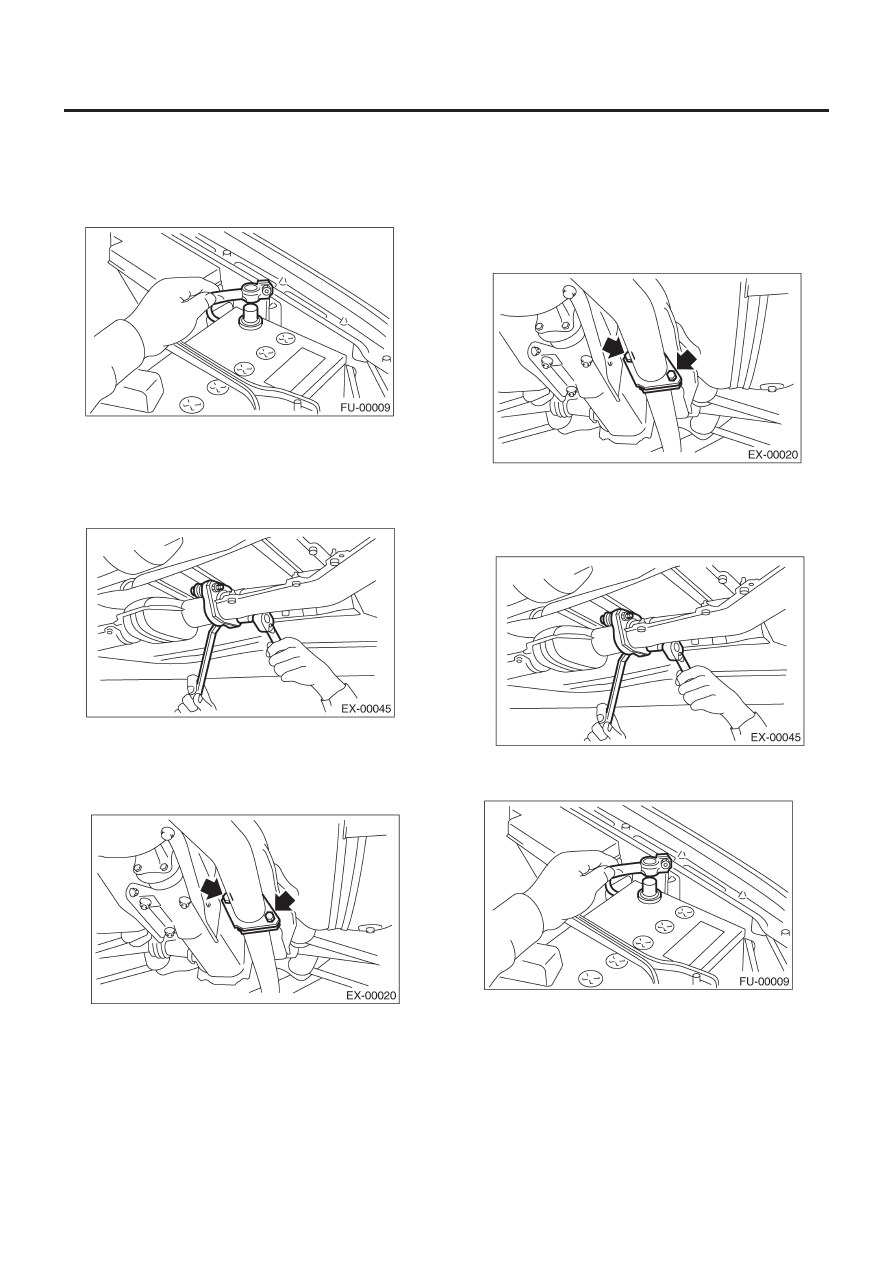

ЗАДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4DOTC)-14

ВЫХЛОП

5. Задняя выхлопная труба

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Поднимите автомобиль.
3) Отсоедините заднюю выхлопную трубу от центральной вы-
хлопной трубы.

ОСТОРОЖНО:
Осторожно, выхлопная труба горячая.

4) Отделите заднюю выхлопную трубу от глушителя.

ОСТОРОЖНО:
Следите за тем, чтобы не уронить заднюю выхлопную
трубу.

5) Снимите заднюю выхлопную трубу.

B:  УСТАНОВКА

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

1) Установите заднюю выхлопную трубу на глушитель.

Момент затяжки:

48 Н-м (4.9 кгс-м, 35.4 ft-lb)

2) Установите заднюю выхлопную трубу на центральную вы-
хлопную трубу.

Момент затяжки:

18 Н-м (1.8 кгс-м, 13.0 ft-lb)

3) Опустите автомобиль.
4) Подсоедините кабель заземления к аккумулятору.

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.
3) Убедитесь в том, что резиновая подушка не изношена и не
потрескалась.

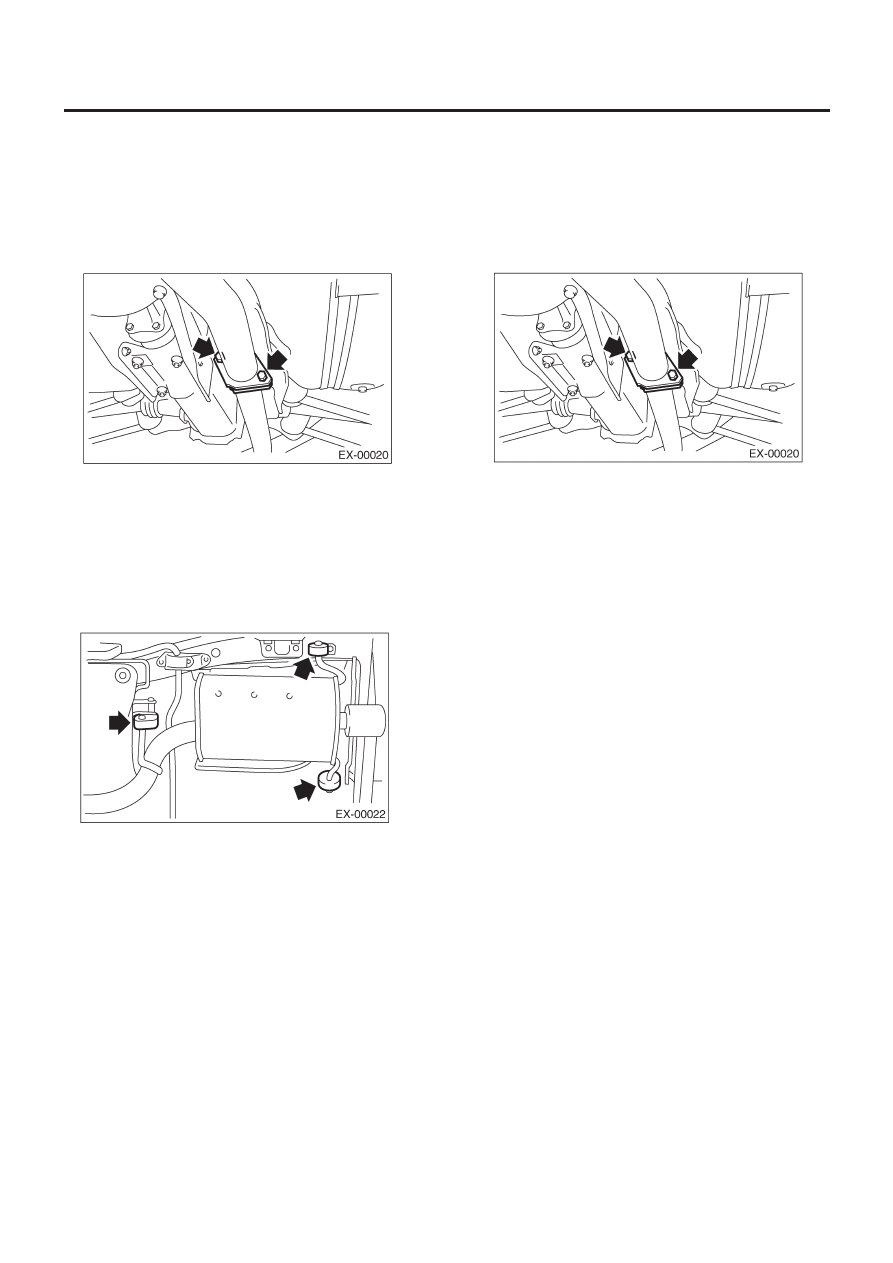

ГЛУШИТЕЛЬ

EX(H4DOTC)-15

ВЫХЛОП

6. Глушитель

A:  ДЕМОНТАЖ

1) Отделите глушитель от задней выхлопной трубы.

ОСТОРОЖНО:
Осторожно, выхлопная труба горячая.

2) Снимите резиновые подушки и снимите глушитель.

ОСТОРОЖНО:
Следите за тем, чтобы не уронить глушитель во время
демонтажа.

ПРИМЕЧАНИЕ:
Для облегчения демонтажа, заблаговременно нанесите
смазку спреевого типа на сопряженные поверхности резино-
вых подушек.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените прокладку на новую.

Момент затяжки:

48 Н-м (4.9 кгс-м, 35.4 ft-lb)

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.
3) Убедитесь в том, что резиновая подушка не изношена и не
потрескалась.
