1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Система главного винтилятора радиатора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3.  Система вспомогательного вентилятора радиатора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

4.  Охладитель двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

5.  Водяной насос  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

6.  Термостат  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

7.  Радиатор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

8.  Крышка радиатора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

9.  Главный вентилятор радиатора и мотор вентилятора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

10.  Вспомогательный вентилятор радиатора и мотор вентилятора  . . . . . . . . . . . . . . . . . . . . . . . . . .30

11.  Расширительный бачок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

12.  Заливной бачок охладителя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

13.  Общие неполадки системы охлаждения двигателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

ОХЛАЖДЕНИЕ

CO(H4DOTC)

Стр.

ОБЩЕЕ ОПИСАНИЕ

CO(H4DOTC)-2

ОХЛАЖДЕНИЕ

1. Общее описание

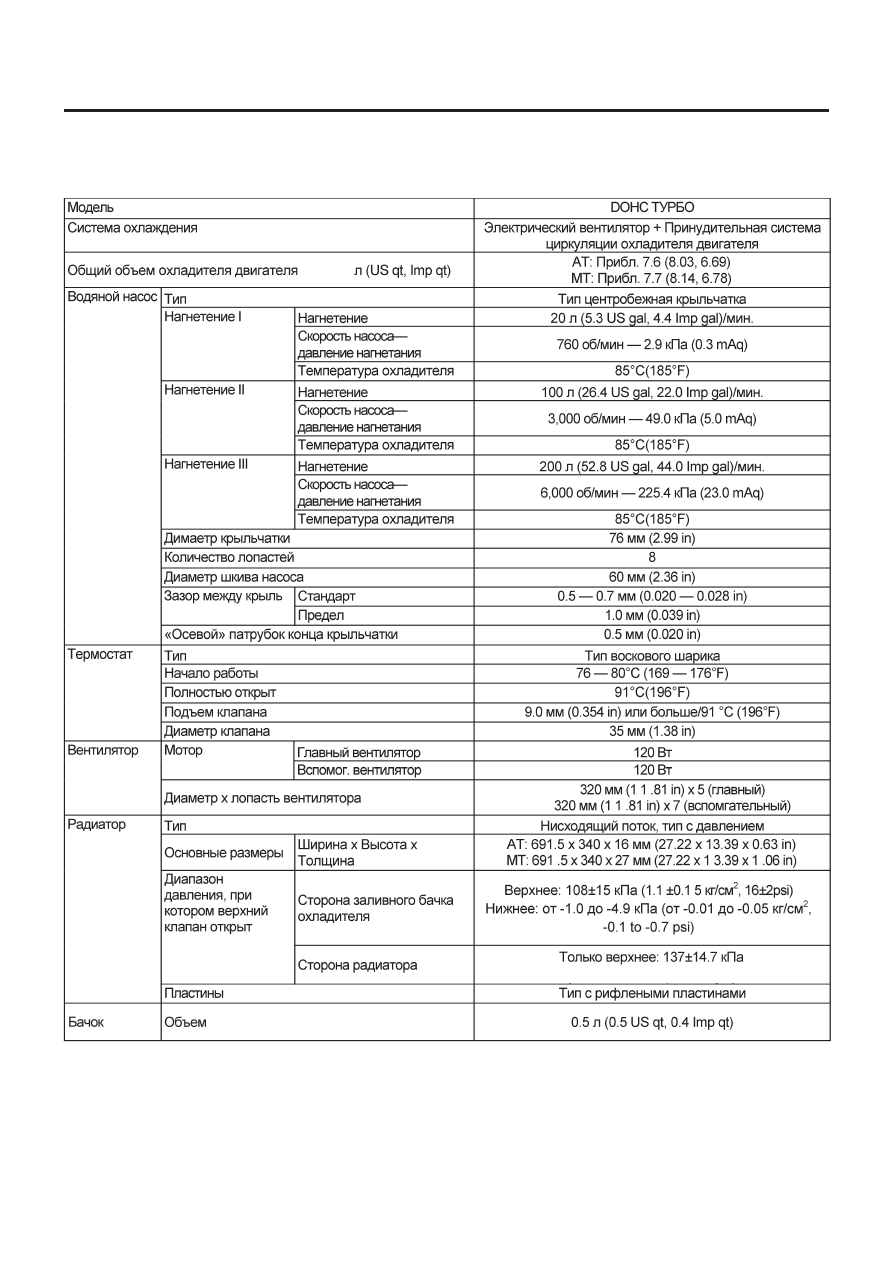

A: СПЕЦИФИКАЦИИ

(1.40 ± 0.15 кг/см

2

, 20 ± 2.1 psi)

ОБЩЕЕ ОПИСАНИЕ

CO(H4DOTC)-3

ОХЛАЖДЕНИЕ

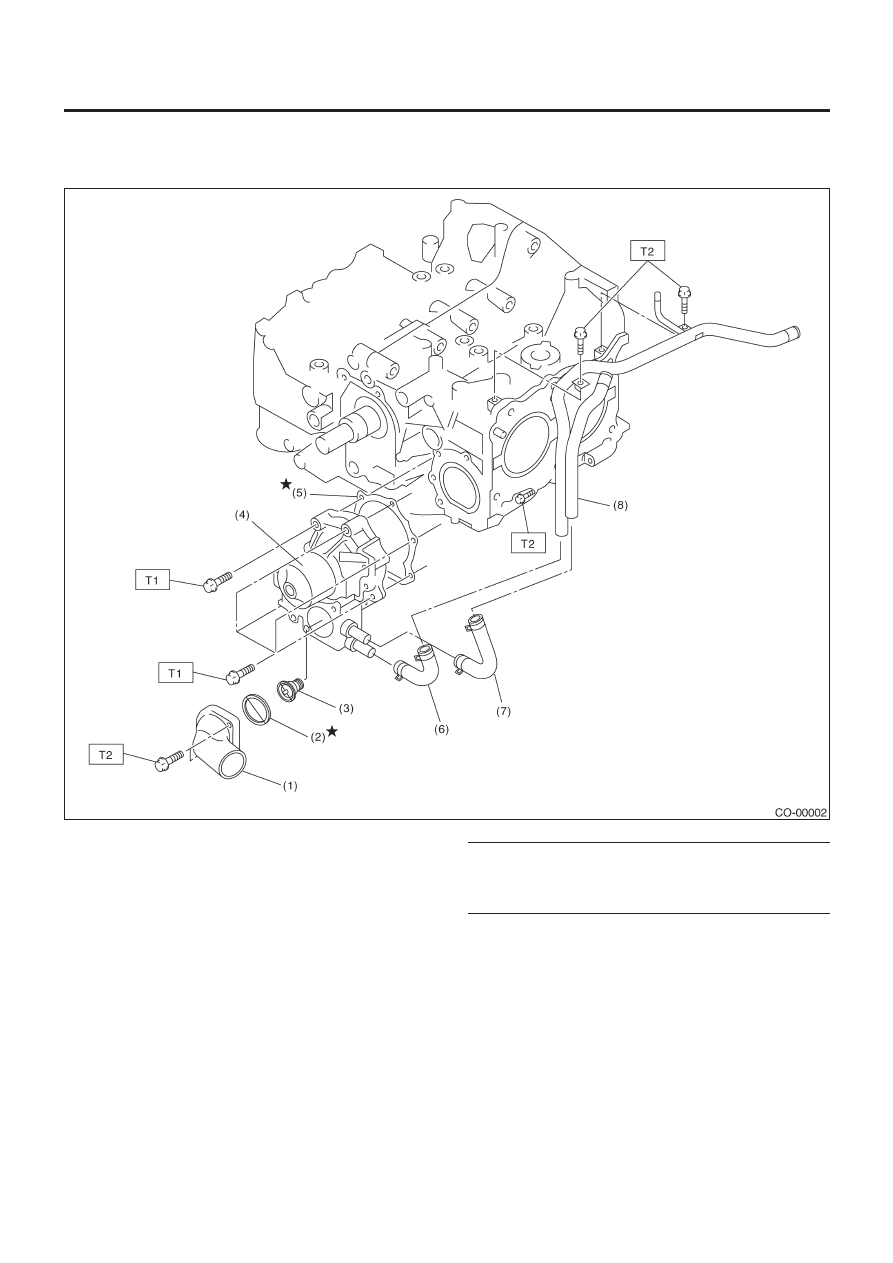

B: КОМПОНЕНТ

1. ВОДЯНОЙ НАСОС

(1) Крышка

термостата

(2) Прокладка
(3) Термостат
(4)  Уст-во водяного насоса
(5) Прокладка
(6)  Обводной шланг отопителя
(7)  Обводной шланг заливного бачка охладителя
(8)  Водяная обводная трубка

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

Первый 12 (1.2, 8.7)
Второй 12 (1.2, 8.7)

T2:

6.5 (0.66,4.8)

ОБЩЕЕ ОПИСАНИЕ

CO(H4DOTC)-4

ОХЛАЖДЕНИЕ

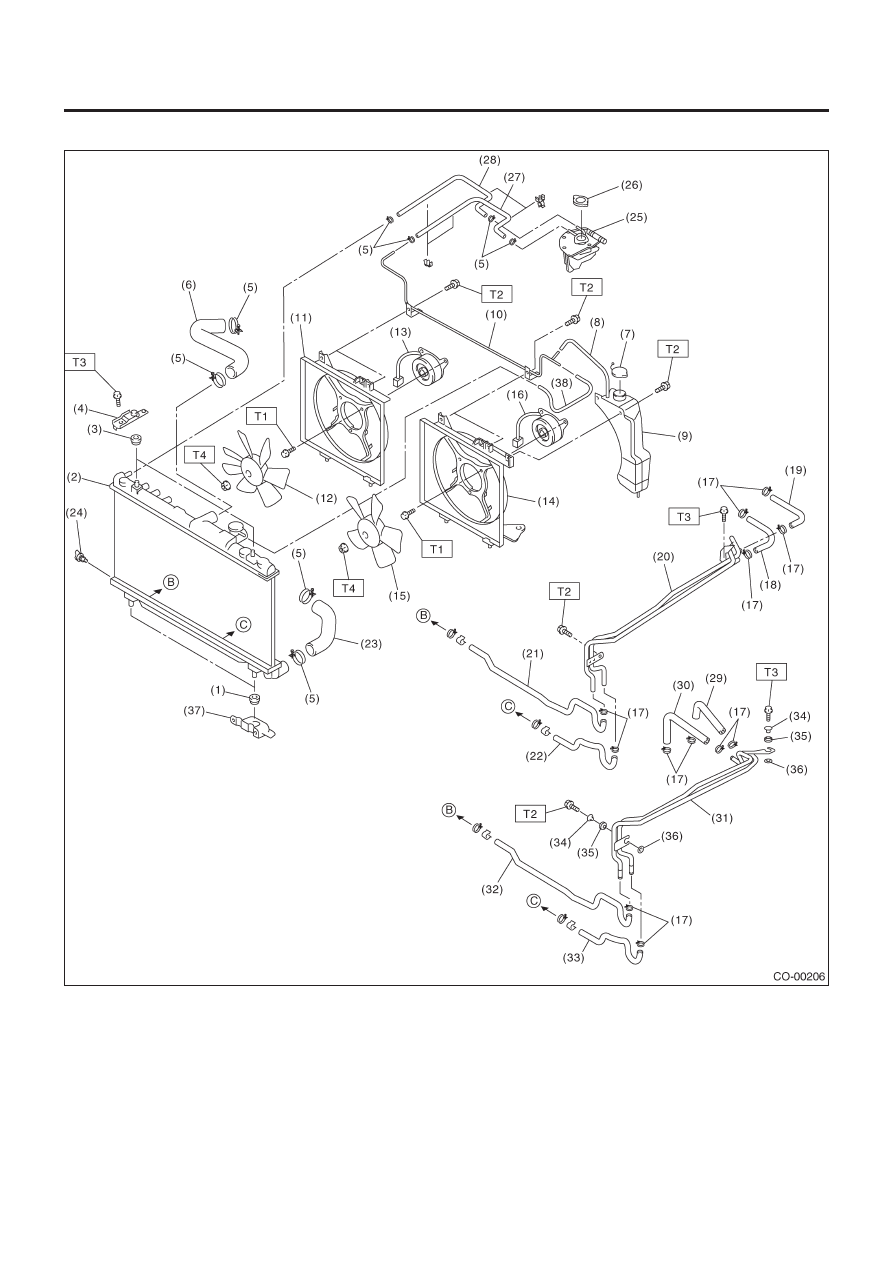

2. РАДИАТОР И ВЕНТИЛЯТОР РАДИАТОРА
