БЛОК ЦИЛИНДРОВ

ME(H4DOTS)-91

МЕХАНИКА

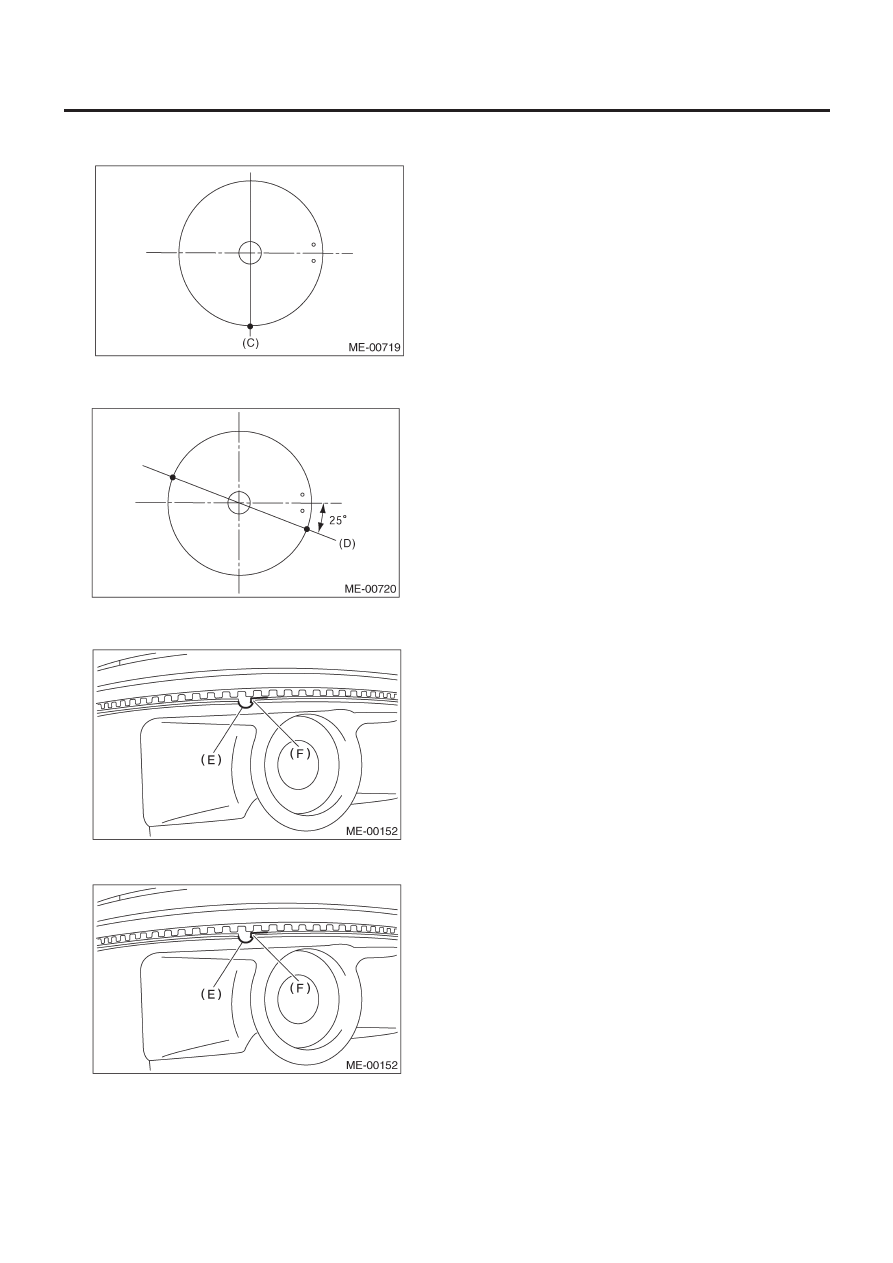

12) Установите разрыв расширителя в (C), как показано на
рисунке.

13) Установите разрыв нижней рельсы в (D), как показано на
рисунке.

14) Выравняйте стоппер нижней рельсы (F) с боковым отвер-
стием на поршне (E).

15) Установите разрыв верхней рельсы в (G), как показано на
рисунке.

ПРИМЕЧАНИЕ:
• Следите за тем, чтобы разрывы колец не были направлены
в одну и ту же сторону.
• Убедитесь в том, что разрывы колец не находятся в районе
юбки поршня.

16) Установите пружинное кольцо.
Установите пружинные кольца в отверстия поршней, распо-
ложенные напротив сервисных отверстий в блоке цилиндров,
при установке всех поршней в соответствующие цилиндры.

БЛОК ЦИЛИНДРОВ

ME(H4DOTS)-92

МЕХАНИКА

ПРИМЕЧАНИЕ:
Используйте новые пружинные кольца.

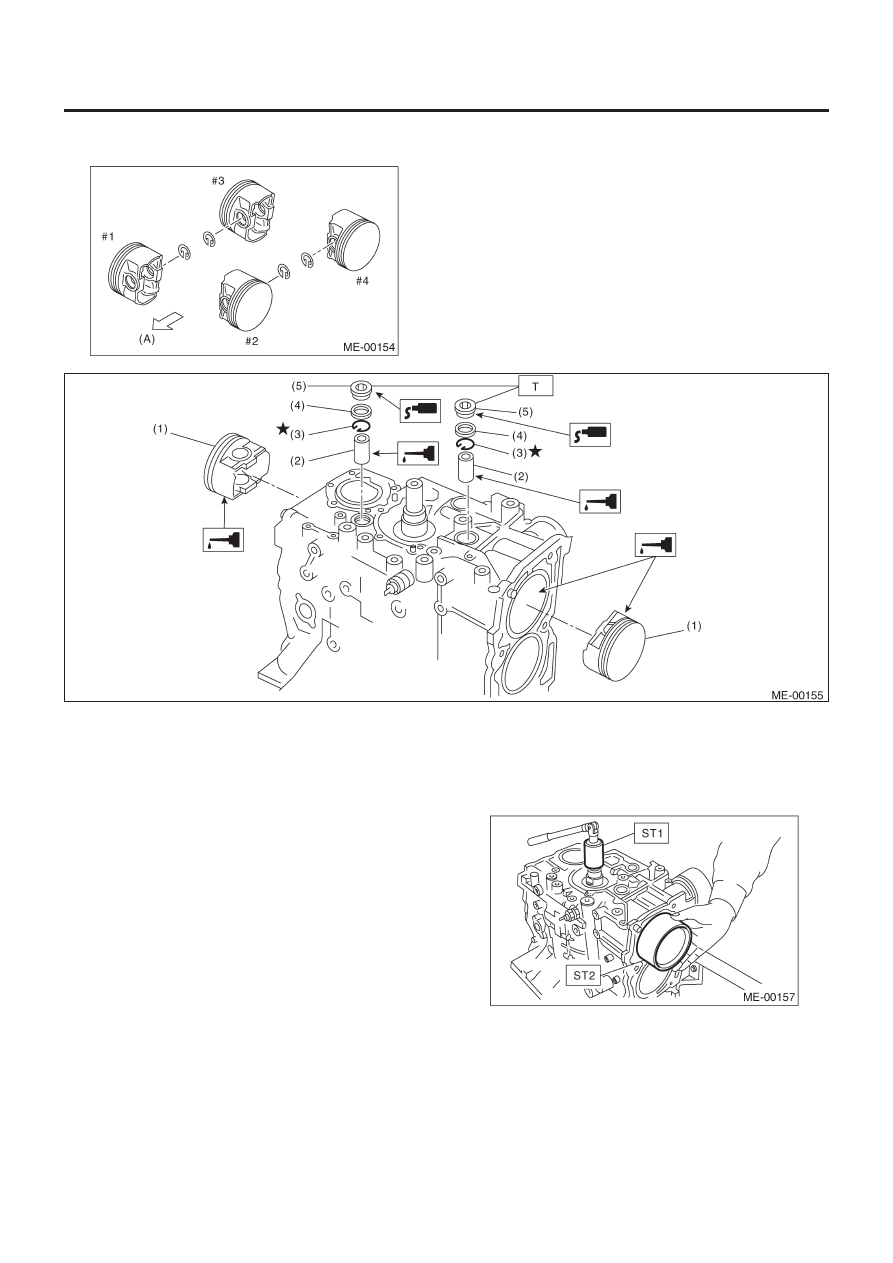

17) Установка поршня:

(1)  Поверните блок цилиндров так, чтобы сторона порш-

ней #1 и #2 смотрела вверх.

(2)  При помощи ST1, поверните коленвал так, чтобы со-

единительные штоки #1 и #2 встали в нижнюю мертвую
точку.

ST1    499987500 КЛЮЧ КОЛЕНВАЛА

(3)  Нанесите моторное масло на поршни и цилиндры, за-

тем вставьте поршни в их цилиндры при помощи ST2.

ST2    398744300    НАПРАВЛЯЮЩАЯ ПОРШНЯ

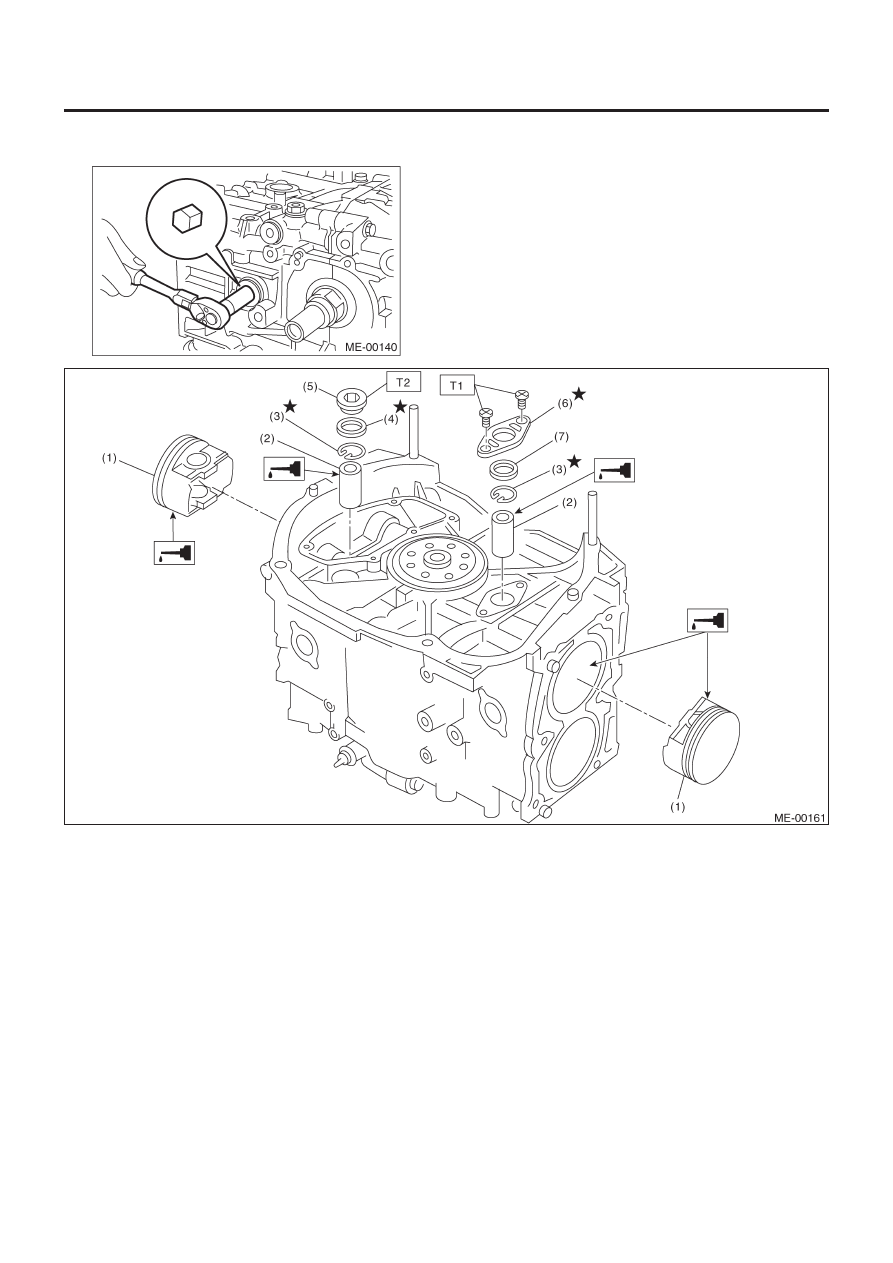

(1) Поршень
(2) Поршневой палец
(3) Пружинное кольцо

(4)

Прокладка

(5)

Заглушка сервисного отверстия

Момент затяжки: Н-м (кгс-м, ft-lb)

T:   70(7.1,51.4

БЛОК ЦИЛИНДРОВ

ME(H4DOTS)-93

МЕХАНИКА

ПРИМЕЧАНИЕ:
Передняя отметка поршня должна смотреть на переднюю
часть двигателя.

(A)    Передняя отметка

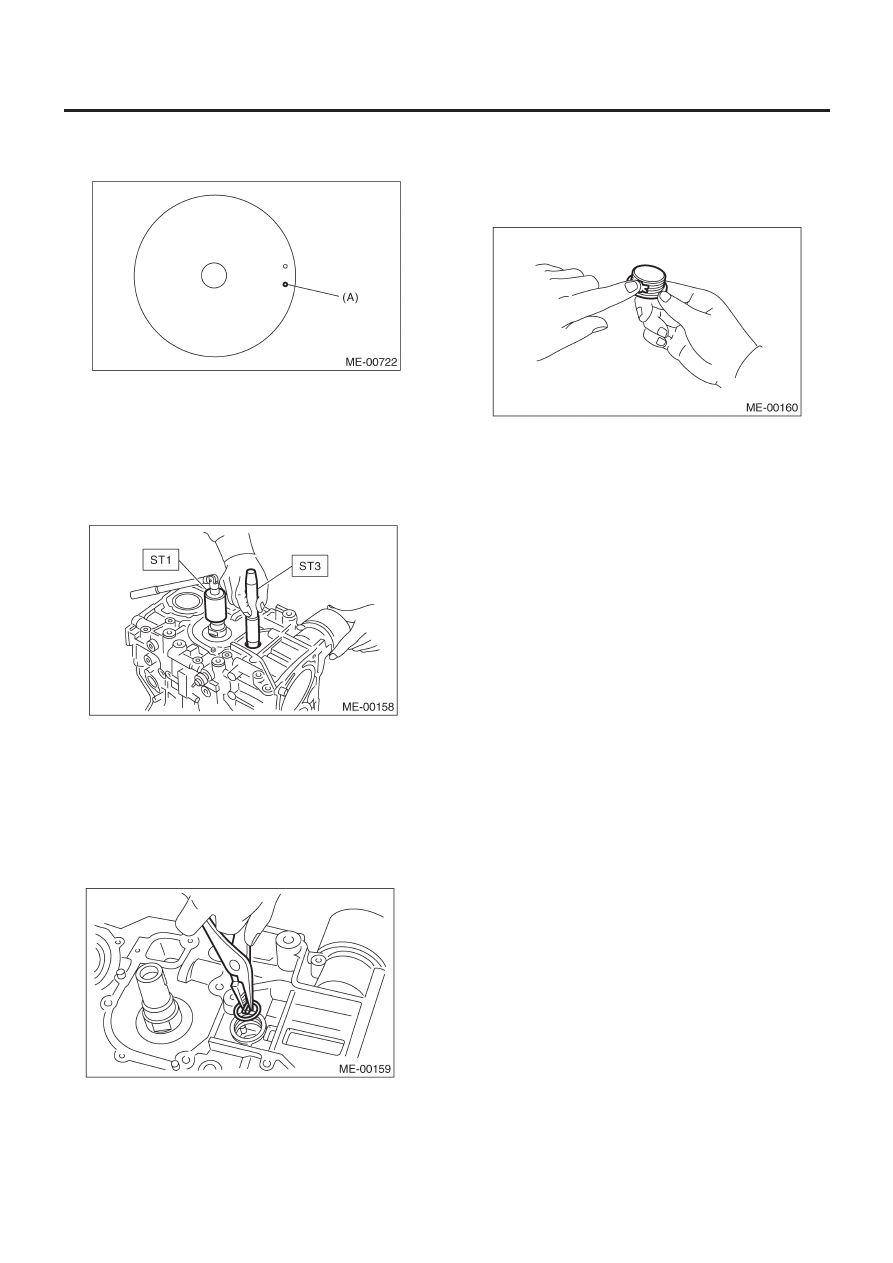

18) Установка поршневого пальца:

(1)  Нанесите моторное масло на ST3, затем вставьте ST3 в

сервисное отверстие, чтобы выровнять отверстие
поршневого пальца с маленьким кольцом соедини-
тельного штока.

ST3   499017100    НАПРАВЛЯЮЩАЯ ПОРШНЕВОГО ПАЛЬЦА

(2)  Нанесите моторное масло на поршневой палец, затем

вставьте поршневой палец в поршень и соединитель-
ный шток через сервисное отверстие.

(3)  Установите пружинное кольцо  с помощью ST.

ST   499897200

ПЛОСКОГУБЦЫ
ДЛЯ ПОРШНЕВЫХ ПРУЖИННЫХ КОЛЕЦ

ПРИМЕЧАНИЕ:
Используйте новые пружинные кольца.

(4)  Нанесите жидкий уплотнитель вокруг заглушки сервис-

ного отверстия.

Жидкий уплотнитель:

№. 004403007

THREE BOND 1215 или эквивалент

(5)  Установите заглушку сервисного отверстия и прокладку.

БЛОК ЦИЛИНДРОВ

ME(H4DOTS)-94

МЕХАНИКА

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

(6)  Поверните блок цилиндров так, чтобы сторона порш-

ней #3 и #4 смотрела вверх. С помощью тех же проце-
дур, что и для цилиндров #1 и #2, установите поршни и
поршневые пальцы.

19) Установите водяную трубку.
20) Установите лист водоотделителя.

Момент затяжки:

6.4 Н-м  (0.65 кгс-м, 4.7 ft-lb)

21) Установите масляную сетку и уплотнительное кольцо

Момент затяжки:

10 Н-м (1.0 кгс-м, 7 ft-lb)

22) Установите опору масляной сетки.

(1) Поршень
(2) Поршневой палец
(3) Пруж. кольцо
(4) Прокладка

(5)

Заглушка сервисного отверстия

(6)

Крышка сервисного отверстия

(7)

Уплотнительное кольцо

Момент: Н-м (кгс-м, ft-lb)

T1:   6.4(0.65,4.7)
T2:   70(7.1,51.4)
