ГОЛОВКА ЦИЛИНДРА

ME(H4DOTS)-79

МЕХАНИКА

8) Установите крышку зубчатого ремня. <См. ME(H4DOTC)-
57,   УСТАНОВКА, Крышка зубчатого ремня.>
9) Установите шкив коленвала.    <См. ME(H4DOTC)-56,    УС-
ТАНОВКА, Шкив коленвала.>
10) Установите клиновидный ремень. <См. ME(H4DOTC)-54,
УСТАНОВКА, Клиновидный ремень.>

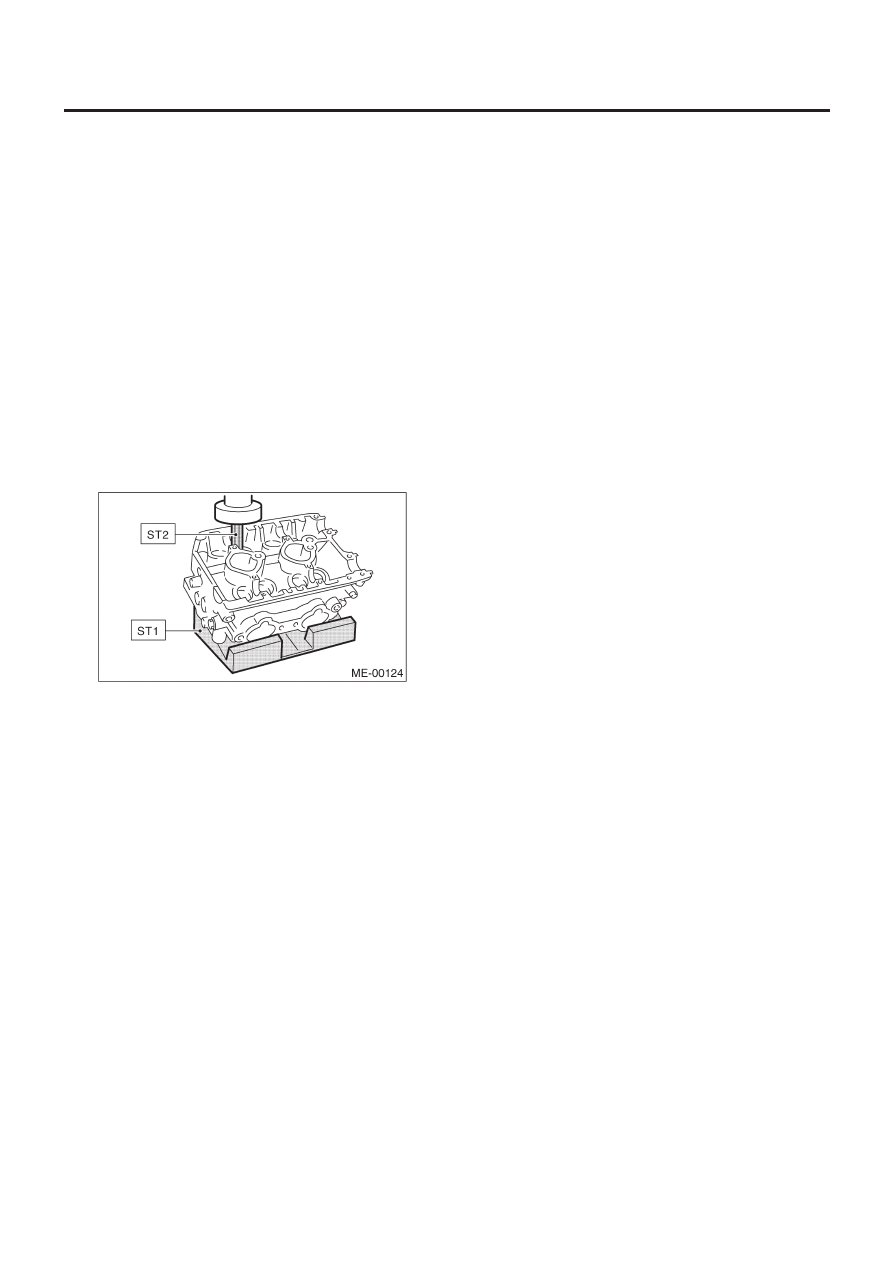

C:  РАЗБОРКА

1) Снимите подъемники клапанов.
2) Сожмите пружину клапана и снимите фиксатор пружины
клапана. Снимите каждый клапан и пружину клапана.

ST1    498267600    СТОЛ ГОЛОВКИ ЦИЛИНДРА
ST2    499718000    СЪЕМНИК ПРУЖИНЫ   КЛАПАНА

ПРИМЕЧАНИЕ:
• Держите снятые детали в порядке для того, чтобы впослед-
ствии установить их в начальные положения.
• Во избежание путаницы пометьте каждый клапан.
• Работайте с предельной осторожностью, чтобы не повре-
дить кромки сальников впускных клапанов и сальников выпу-
скных клапанов.

ГОЛОВКА ЦИЛИНДРА

ME(H4DOTS)-80

МЕХАНИКА

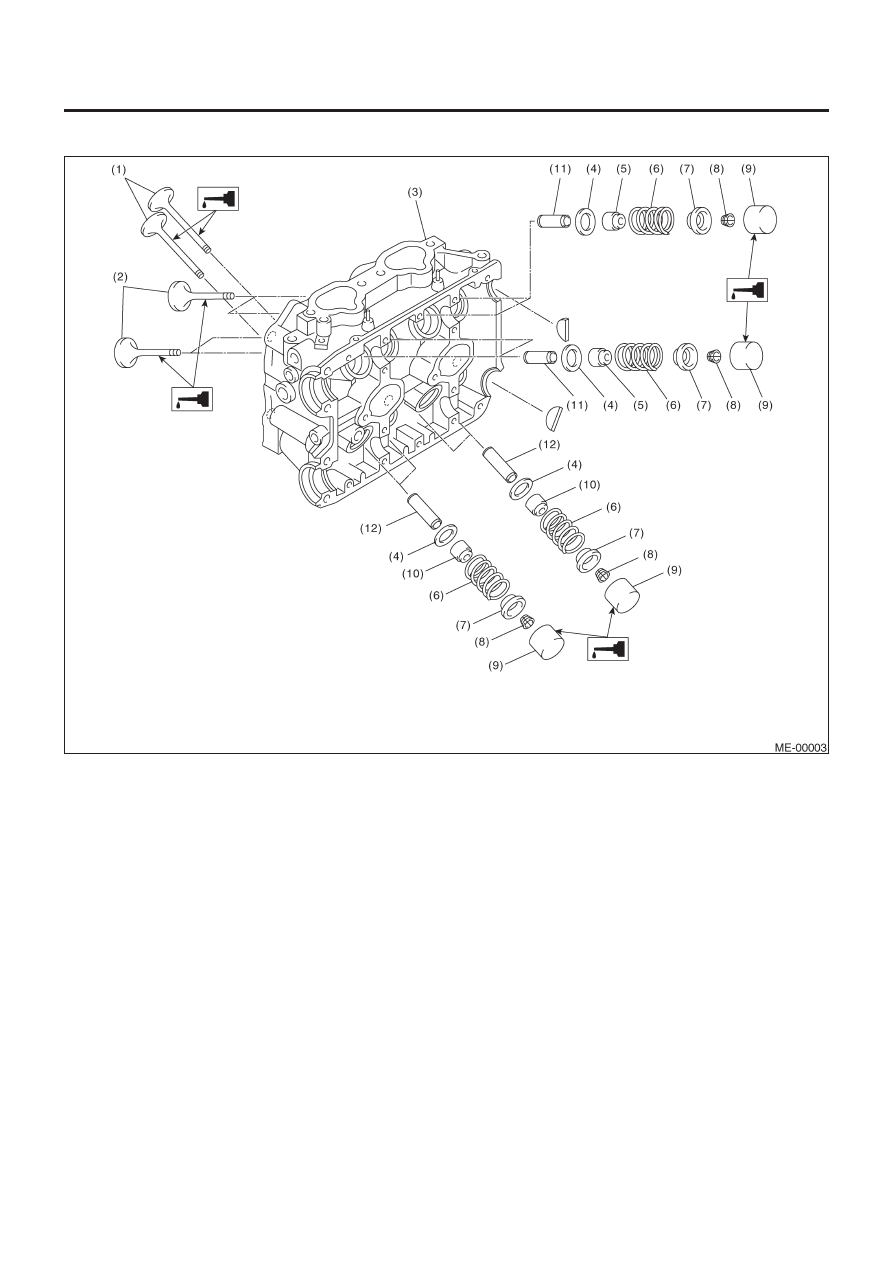

D: СБОРКА

(1) Выпускной

клапан

(2) Впускной

клапан

(3) Головка

цилиндра

(4)  Гнездо пружины клапана
(5)  Сальник впускного клапана
(6) Пружина

клапана

(7) Фиксатор
(8) Ключ

фиксатора

(9) Подъемник

клапана

(10)  Сальник выпускного клапана
(11)  Направляющая впускного клапана
(12)  Направляющая выпускного клапана

ГОЛОВКА ЦИЛИНДРА

ME(H4DOTS)-81

МЕХАНИКА

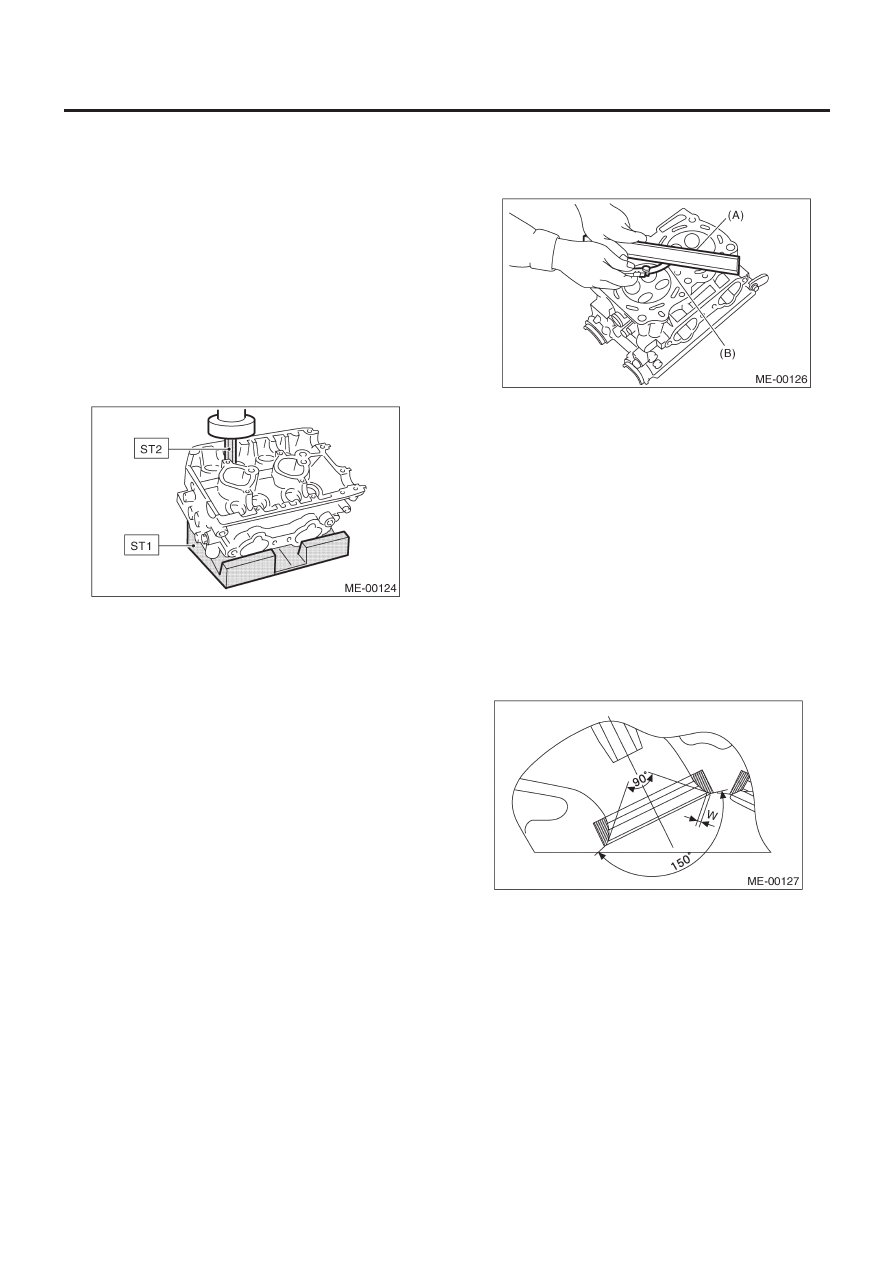

1) Установка пружины клапана и клапана:

(1)  Смажьте стержень каждого клапана моторным маслом

и вставьте клапан в направляющую клапана.

ПРИМЕЧАНИЕ:
При вставлении клапана в направляющую клапана будьте ос-
торожны, чтобы не повредить кромку сальника.

(2)  Поместите головку цилиндра на ST1.
(3)  Установите пружину клапана и фиксатора с помощью ST2.

ST1  498267600

СТОЛ ГОЛОВКИ ЦИЛИНДРА

ST2  499718000

СЪЕМНИК ПРУЖИНЫ КЛАПАНА

ПРИМЕЧАНИЕ:
Следите за тем, чтобы пружины клапанов устанавливались
так, чтобы конец с более частыми витками смотрел на гнездо
на головке цилиндра.

(4)  Сожмите пружину клапана, затем вставьте ключ фикса-

тора пружины клапана.

(5)  После установки несильно постучите по фиксаторам

пружин клапанов пластиковым молотком для их лучшей
посадки.

2) Нанесите масло на поверхность подъемника клапана.
3) Установите подъемник клапана.

E:   ОСМОТР

1. ГОЛОВКА ЦИЛИНДРА

1) Убедитесь в том что нет трещин и других повреждений. По-
мимо визуального осмотра, проверьте важные участки с по-
мощью красного индикатора.
2) Измерьте изгиб поверхности головки цилиндра, которая
соприкасается с картером, с помощью прямого угла (A) и из-
мерителя толщины (B).
Если изгиб превышает 0.05 мм (0.0020 in), перешлифуйте по-
верхность с помощью плоскошлифовального станка.

Предел изгиба:

0.05 мм (0.0020 in)

Предел шлифовки:

0.3 мм (0.012 in)

Стандартная высота головки цилиндра:

127.5 мм (5.02 in)

ПРИМЕЧАНИЕ:
Неравномерная затяжки гаек головки цилиндра может приве-
сти к изгибанию. При сборке обращайте особое внимание на
затяжку, которая должна производиться равномерно.

2. ГНЕЗДО КЛАПАНА

Обследуйте гнезда впускного и выпускного клапана, затем
откорректируйте контактные поверхности фрезой для гнезда
клапана в случае износа или в случае замены направляющей
клапана.

Ширина гнезда клапана: W

Впуск

Стандарт

1.0 мм (0.039 in)

Предел

1.7 мм (0.067 in)

Выпуск

Стандарт

1.5 мм (0.059 in)

Предел

2.2 мм (0.087 in)

3. НАПРАВЛЯЮЩАЯ КЛАПАНА

1) Проверьте зазор между направляющей клапана и стерж-
нем. Зазор можно проверить путем измерения внешнего
диаметра  стержня клапана и внутреннего диаметра направ-
ляющей клапана с помощью внешнего и внутреннего микро-
метров соответственно.

Зазор между направляющей клапана
и стержнем клапана:

ГОЛОВКА ЦИЛИНДРА

ME(H4DOTS)-82

МЕХАНИКА

Стандарт

Впуск

0.030 — 0.057 мм (0.0012 — 0.0022 in)

Выпуск

0.040 — 0.067 мм (0.0016 — 0.0026 in)

Предел

0.15 мм (0.0059 in)

2) Если зазор между направляющей клапана и стержнем пре-
вышает предел, замените направляющую клапана или сам
клапан, в зависимости от того, какая из данных деталей изно-
шена больше.  Для замены направляющей клапана обрати-
тесь к следующей процедуре.

Внутр. диаметр направляющей клапана:

6.000 — 6.012 мм (0.2362 — 0.2367 in)

Внешние диаметры стержня клапана:

Модель DOHC турбо
Впуск

5.955 — 5.970 мм (0.2344 — 0.2350 in)

Выпуск

5.945 — 5.960 мм (0.2341 — 0.2346 in)

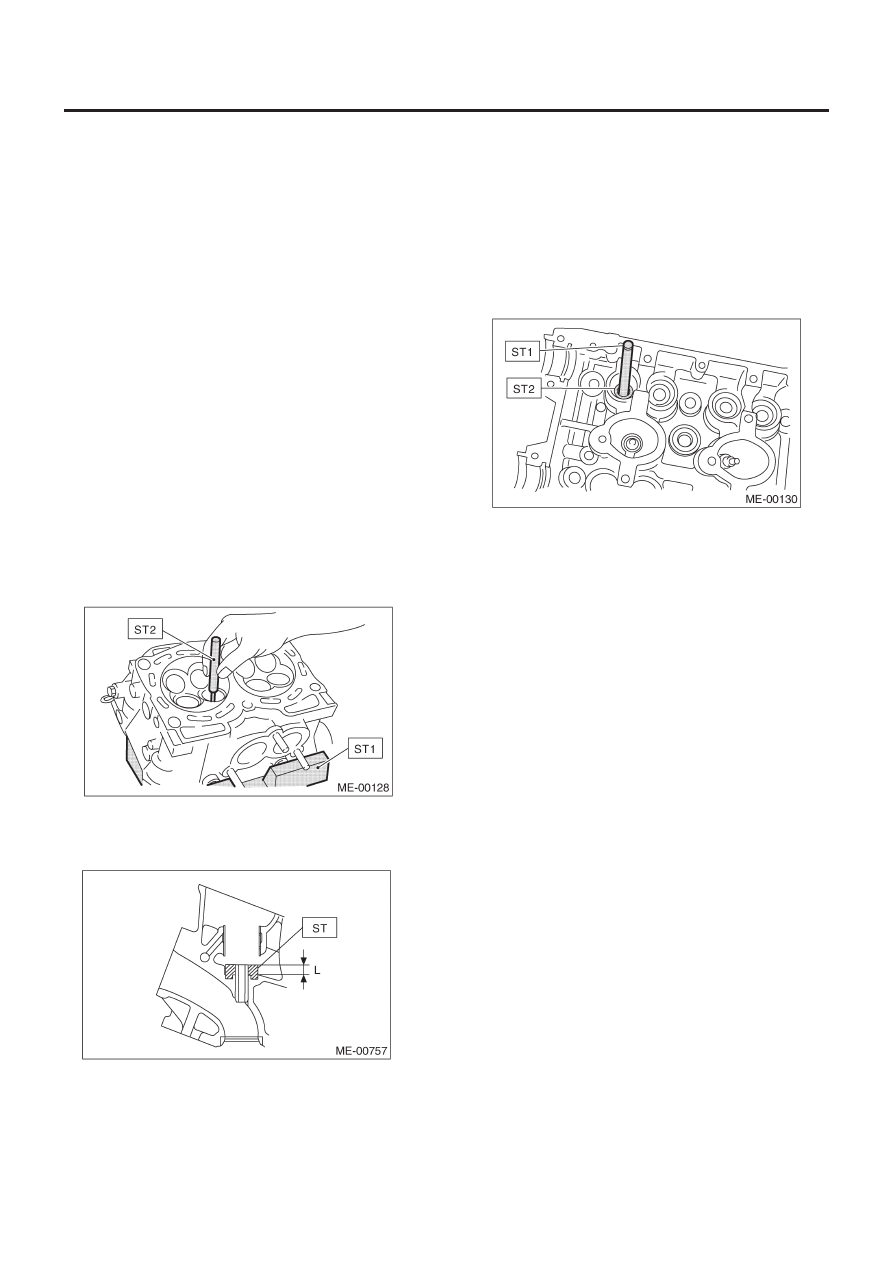

(1)  Поместите головку цилиндра на ST1 камерой сгорания

вверх так, чтобы направляющие клапана вошли в от-
верстия на ST1.

(2)  Вставьте ST2 в направляющую клапана и надавите на

нее для съема направляющей клапана.

ST1  498267600   СТОЛ ГОЛОВКИ ЦИЛИНДРА
ST2  499767200    СЪЕМНИК НАПРАВЛЯЮЩЕЙ КЛАПАНА

(3)  Переверните головку цилиндра и поместите ST как по-

казано на рисунке.

ST 18251AA020

РЕГУЛЯТОР НАПРАВЛЯЮЩЕЙ КЛАПАНА

(4)  Перед установкой новой направляющей клапана, убе-

дитесь в отсутствии царапин и повреждений на внут-
ренней поверхности отверстий направляющей клапана
в головке цилиндра.

(5)  Поставьте покрытую достаточным количеством масла

новую направляющую клапана в цилиндр, затем
вставьте ST1 в направляющую клапана. Вжимайте, по-
ка верхний край направляющей не встанет заподлицо с
верхней поверхностью ST2.

ST1   499767200

СЪЕМНИК НАПРАВЛЯЮЩЕЙ КЛАПАНА

ST2   18251AA020 РЕГУЛЯТОР НАПРАВЛЯЮЩЕЙ КЛАПАНА

(6)  Проверьте выступание направляющей клапана.

Выступание направляющей клапана: L

15.8 — 16.2 мм (0.622 — 0.638 in)

(7)  Расширьте внутреннюю часть направляющей клапана

посредством ST.
Осторожно вращайте расширитель по часовой стрел-
ке, слегка вжимая его в направляющую клапана, и вы-
нимайте его, также вращая по часовой стрелке. После
расширения почистите направляющую клапана для
удаления стружки.

ST   499767400

РАСШИРИТЕЛЬ НАПРАВЛЯЮЩЕЙ КЛАПАНА

ПРИМЕЧАНИЕ:
• При расширении наносите на расширитель моторное масло.
• Если внутренняя поверхность направляющей клапана по-
рвана, край расширителя следует немного подработать мас-
ляным камнем.
• Если внутренняя поверхность направляющей клапана ста-
новится блестящей, а расширитель не производит стружек,
используйте новый расширитель или восстановите этот.

(8)  Проверьте состояние контакта между клапаном и гнез-

дом клапана после замены направляющей клапана.

4. ВПУСКНОЙ И ВЫПУСКНОЙ КЛАПАН

1) Осмотрите фланцы и стержень клапана и замените их в
случае повреждения износа или деформации, или если "H"
меньше указанного предела.
