ЗУБЧАТЫЙ РЕМЕНЬ

ME(H4DOTS)-63

МЕХАНИКА

4) Установите натяжители ремня.

Момент затяжки:

39 Н-м (4.0 кгс-м, 28.9 ft-lb)

ПРИМЕЧАНИЕ:
Убедитесь, что метки на зубчатом ремне и звездочках сопос-
тавлены.

5) После проверки того, что метки на зубчатом ремне и звез-
дочках сопоставлены, выньте стопорный штифт из регулято-
ра натяжения.

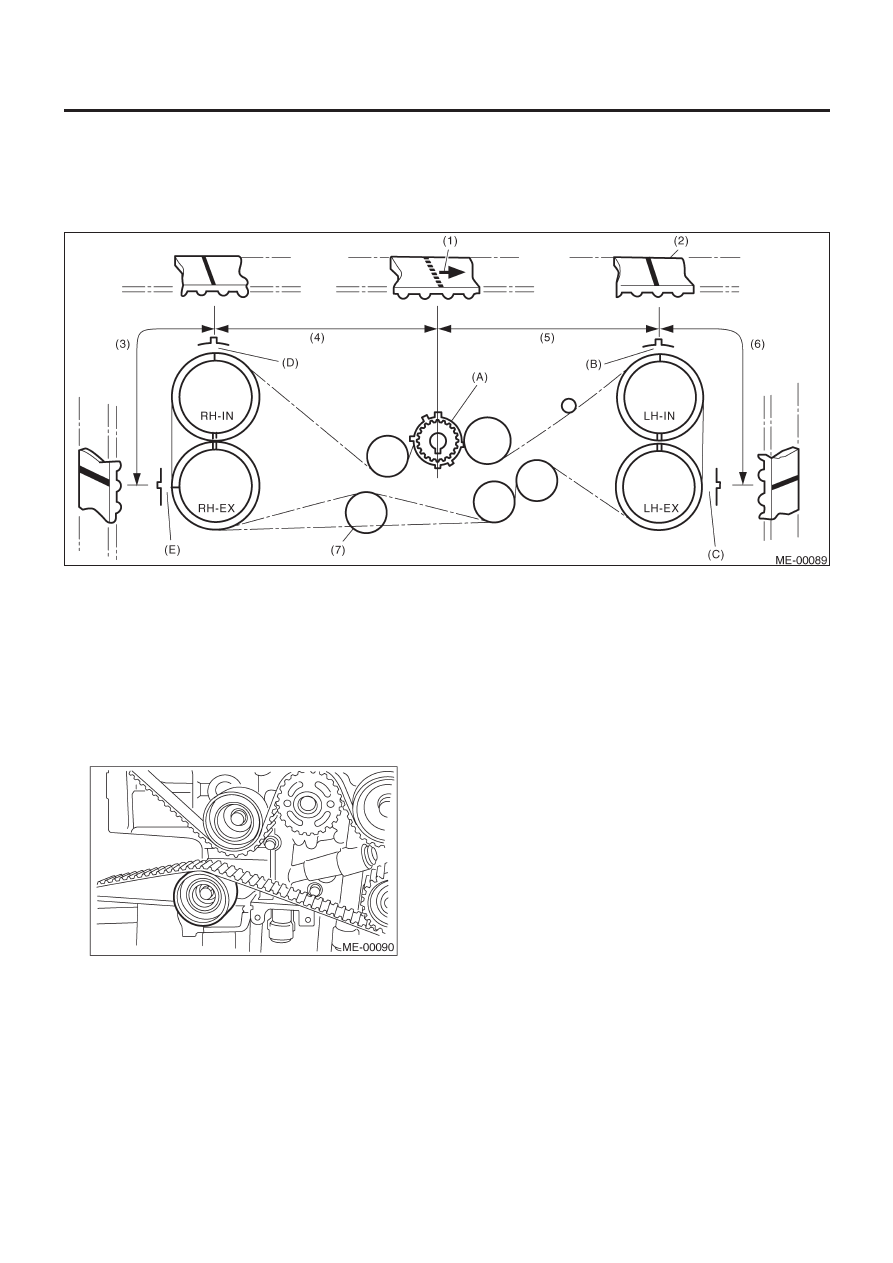

Сопоставьте метки на зубчатом ремне с метками на звездочках в алфавитном порядке, как это показано на рисунке. При сопоста-
влении меток правильно установите зубчатый ремень.

ОСТОРОЖНО:
• Нестыковка более трех зубцов зцбчатого ремня может привести к взаимодействию между клапаном и поршнем.
• Убедитесь в правильном направлении вращения ремня.

(1)  Стрелка
(2) Зубчатый

ремень

(3)  Длина 28 зубцов

(4)  Длина 54.5 зубца
(5)  Длина 51 зубец

(6)  Длина 28 зубцов
(7)

Установите в конце

ЗУБЧАТЫЙ РЕМЕНЬ

ME(H4DOTS)-64

МЕХАНИКА

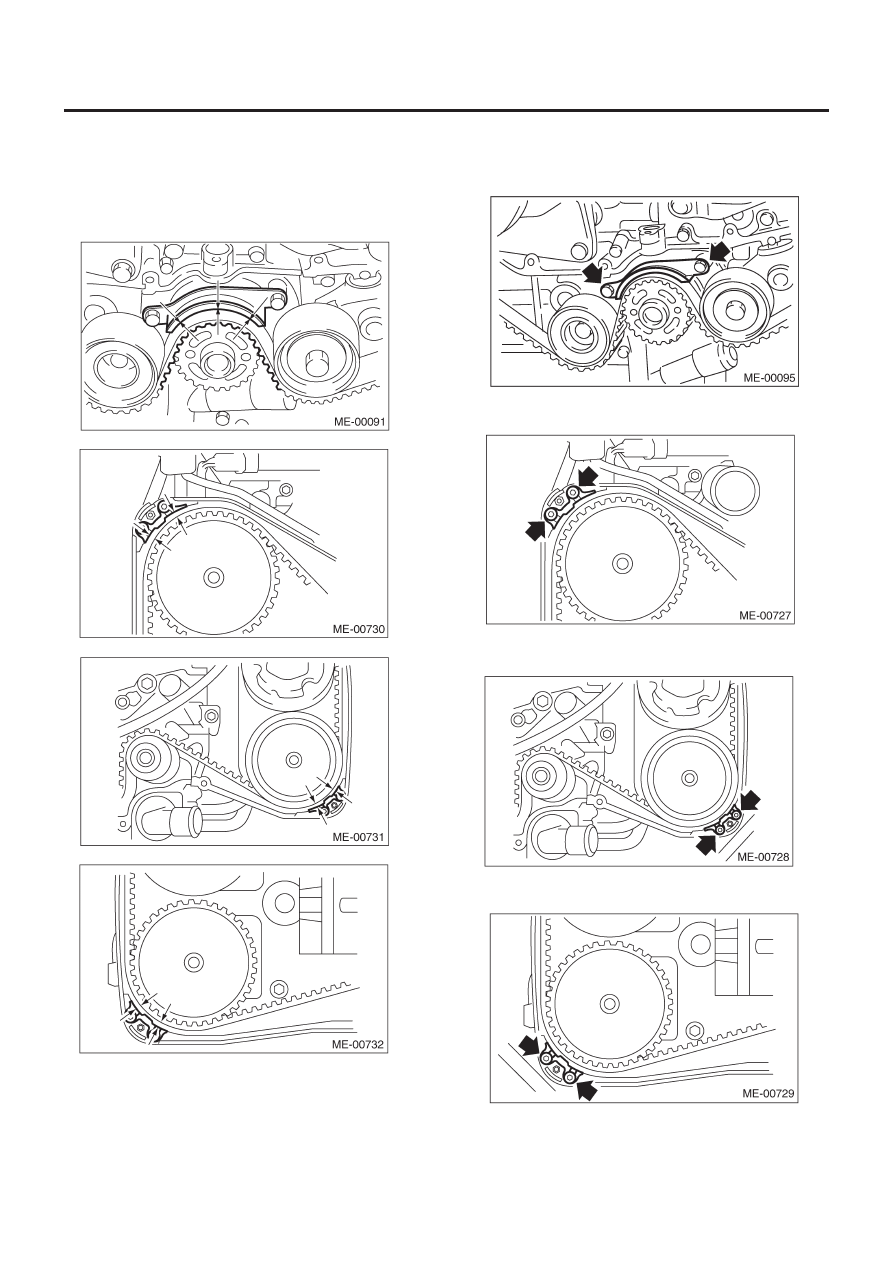

6) Установите направляющую зубчатого ремня. (модель MT)

(1)  Временно затяните болты.
(2)  Проверьте и отрегулируйте зазор между зубчатым ре-

менем и направляющей зубчатого ремня.

Зазор:

1.0±0.5 мм (0.039±0.020 in)

(3) Затяните болты.

Момент затяжки:

10 Н-м (1.0 кгс-м, 7.2 ft-lb)

Момент затяжки:

6.4 Н-м (0.65 кгс-м, 4.7ft-lb)

Момент затяжки:

6.4 Н-м (0.65 кгс-м, 4.7ft-lb)

Момент затяжки:

6.4 Н-м (0.65 кгс-м, 4.7ft-lb)

ЗУБЧАТЫЙ РЕМЕНЬ

ME(H4DOTS)-65

МЕХАНИКА

7) Установите крышку зубчатого ремня.    <См. ME(H4DOTC)-
57,   УСТАНОВКА,  Крышка зубчатого ремня.>
8) Установите шкив коленвала.    <См. ME(H4 DOTC)-56,    УС-
ТАНОВКА,    Шкив коленвала.>
9) Установите клиновидный ремень. <См. ME(H4DOTC)-54,
УСТАНОВКА, Клиновидный ремень.>

C: ОСМОТР

1. ЗУБЧАТЫЙ РЕМЕНЬ

1) Проверьте зубцы зубчатого ремня на предмет изломов,
трещин и износа. При обнаружении каких-либо изъянов за-
мените ремень.
2) Проверьте состояние задней части ремня; в случае обна-
ружения трещин замените ремень.

ПРИМЕЧАНИЕ:
• Следите за тем, чтобы масло, смазка и охладитель не попада-
ли на ремень. В случае попадания быстро и тщательно удалите.
• Не сгибайте сильно ремень.

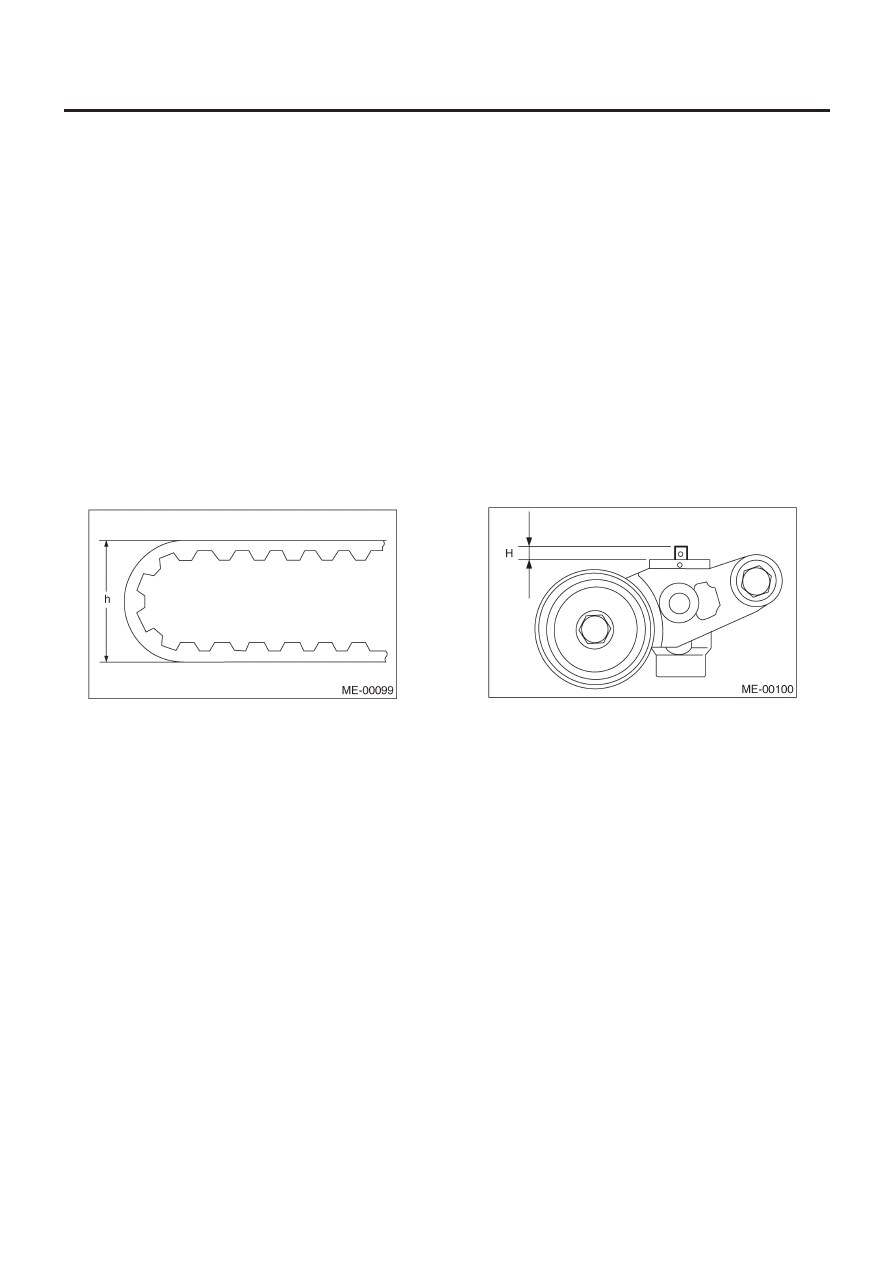

Радиус сгибания: h

60 мм (2.36 in) или больше

2. РЕГУЛЯТОР

АВТОМАТИЧЕСКОГО НАТЯЖЕНИЯ РЕМНЯ

1) Визуально проверьте сальники на предмет протечек, а кон-
цы рычагов—на предмет ненормально износа или царапин.
При необходимости замените регулятор автоматического на-
тяжения ремня.

ПРИМЕЧАНИЕ:
Небольшие следы масла на сальнике рячага не являются про-
блемой.

2) Проверьте, чтобы регулировочный рычаг не двигался, ко-
гда на него оказывается давление в 294 Н(30 кгс, 66 Ib). Это
связано с твердостью регулировочного рычага.
3) Если регулировочный рычаг не стоит твердо и свободно
двигается при усилии 294 Н (30 кгс, 66 Ib), проверьте его с по-
мощью следующих процедур:

(1)  Медленно вдавите регулировочный рычаг вниз до ко-

нечной поверхности цилиндра. Повторите это движе-
ние 2 или 3 раза.

(2) При полностью вытащенном вверх регулировочном

рычаге, примените на него давление 294 Н (30 кгс,
66 Ib). Проверьте твердость регулировочного рычага.

(3)  Если регулировочный рычаг не тверд и двигается вниз,

замените устройство автоматической регулировки на-
тяжения ремня на новое.

ПРИМЕЧАНИЕ:
• Всегда используйте пресс-форму вертикального типа для
опускания регулировочного рычага.
• Не пользуйтесь горизонтальными тисками.
• Надавливайте на регулировочный рычаг вертикально.
• Постепенно надавливайте на нажимной регулировочный
рычаг в течение более 3 минут.
• Давление при нажатии не должно превышать 9,807 Н
(1,000 кгс, 2,205 Ib).
• Вдавите регулировочный рычаг до конца поверхности ци-
линдра. Не вдавливайте регулировочный рычаг в цилиндр.
Это может повредить цилиндр.

4) Измерьте расширение рычага по отношению к корпусу. Ес-
ли он не соответствует спецификациям, замените на новый.

Расширение рычага: H

5.7±0.5 мм (0.224±0.020 in)

3. ШКИВ НАТЯЖЕНИЯ РЕМНЯ

1) Проверьте соприкасающиеся поверхности зубчатого рем-
ня и контактной точки регулировочного рычага на предмет
ненормального износа или царапин. Замените устройство
шкива натяжения ремня на новое в случае его повреждений.
2) Проверьте натяжной шкив на предмет беспрепятственного
вращения. Замените его в случае излишнего хода или шума.
3) Проверьте натяжной шкив на предмет утечки смазки.

4. НАТЯЖИТЕЛЬ РЕМНЯ

1) Проверьте натяжитель ремня на предмет беспрепятственно-
го вращения. Замените его в случае излишнего хода или шума.
2) Проверьте внешние контактные поверхности натяжного
шкива на предмет износа и царапин.
3) Проверьте натяжитель ремня на предмет протечки смазки.

КОЛЕСО РАСПРЕДВАЛА

ME(H4DOTS)-66

МЕХАНИКА

16. Колесо распредвала

A:  ДЕМОНТАЖ

1. КРОМЕ МОДЕЛИ STi И АВСТРАЛИЙСКОЙ МОДЕЛИ

1) Снимите клиновидный ремень. <См. ME(H4DOTC)-54, ДЕ-
МОНТАЖ, Клиновидный ремень.>
2) Снимите шкив коленвала.    <См. ME(H4DOTC)-56, ДЕМОН-
ТАЖ, Шкив коленвала.>
3) Снимите крышку зубчатого ремня.   <См. ME(H4DOTC)-57,
ДЕМОНТАЖ, Крышка зубчатого ремня.>
4) Снимите зубчатый ремень.  <См. ME(H4DOTC)-58, ДЕМОН-
ТАЖ, Зубчатый ремень.>
5) Снимите датчик положения распредвала. <См. FU(H4DOTC)-
30, ДЕМОНТАЖ, Датчик положения распредвала.>

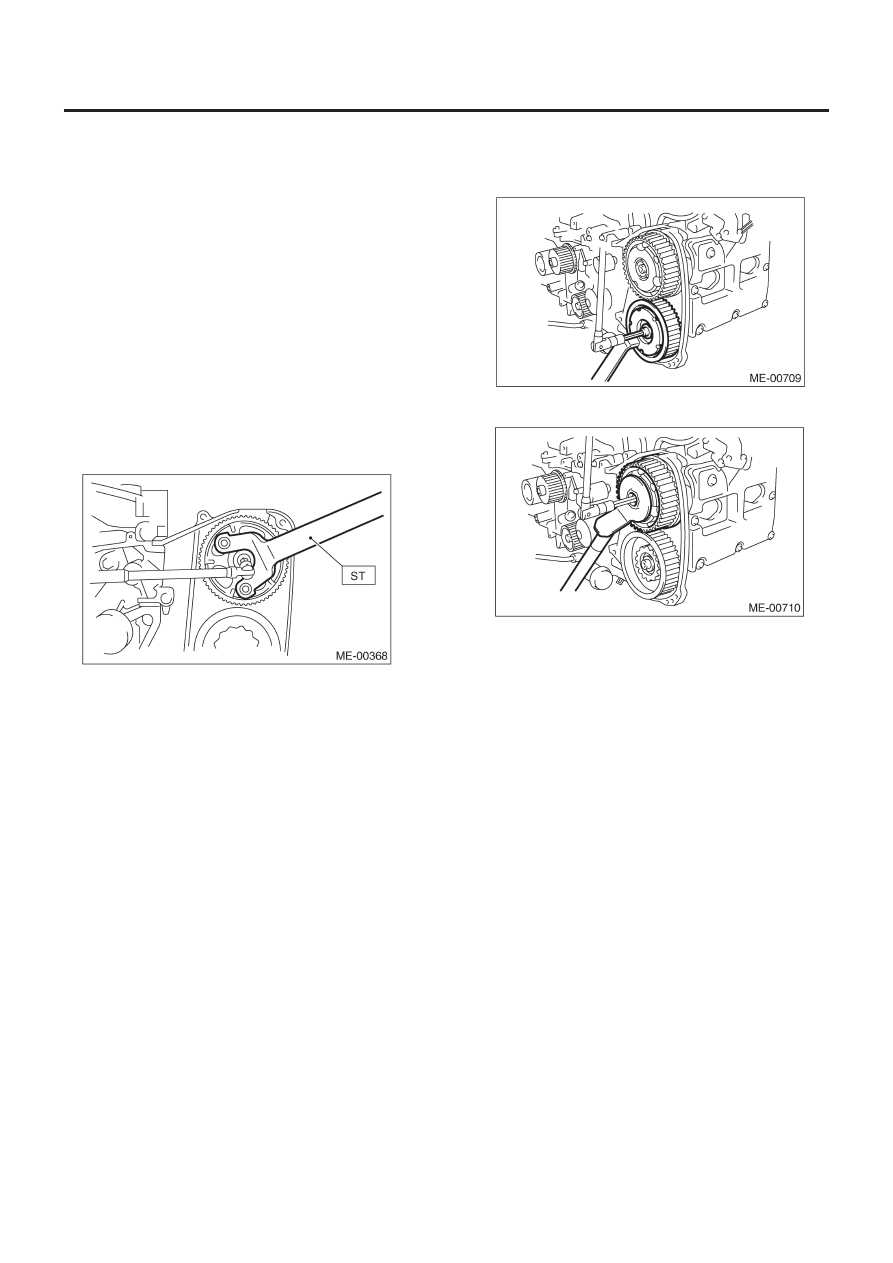

6) Снимите звездочки распредвала. Для фиксации распред-
вала используйте ST.

ST   18231AA010

КЛЮЧ КОЛЕСА РАСПРЕДВАЛА (ВПУСК LH)

ST   499207400

КЛЮЧ КОЛЕСА РАСПРЕДВАЛА
(Кроме ВПУСКА LH)

2. МОДЕЛЬ STi И АВСТРАЛИЙСКАЯ МОДЕЛЬ

1) Снимите клиновидный ремень. <См. ME(H4DOTC)-54, ДЕ-
МОНТАЖ, Клиновидный ремень.>
2) Снимите шкив коленвала.    <См. ME(H4DOTC)-56, ДЕМОН-
ТАЖ, Шкив коленвала.>
3) Снимите крышку зубчатого ремня.   <См. ME(H4DOTC)-57,
ДЕМОНТАЖ, Крышка зубчатого ремня.>
4) Снимите зубчатый ремень.  <См. ME(H4DOTC)-58, ДЕМОН-
ТАЖ, Зубчатый ремень.>
5) Снимите датчик положения распредвала. <См. FU(H4DOTC)-
30, ДЕМОНТАЖ, Датчик положения распредвала.>

6) Снимите звездочки распредвала. Для фиксации распред-
вала используйте ST.

ST   499207400

КЛЮЧ КОЛЕСА РАСПРЕДВАЛА

ST   499977500

КЛЮЧ КОЛЕСА РАСПРЕДВАЛА
