ПАТРУБОК ЗАБОРА ВОЗДУХА

IN(H4SO)-6

ВПУСК (ВСАСЫВАНИЕ)

4. Патрубок забора воздуха

A:  ДЕМОНТАЖ

1) Снимите болт (А), фиксирующий патрубок забора воздуха
А на передней стороне кузова.
2) Снимите зажим (В), соединяющий патрубок забора возду-
ха А с камерой резонатора.
3) Снимите патрубок забора воздуха А.
4) Снимите патрубок забора воздуха В с камеры резонатора
и корпуса воздушного фильтра.

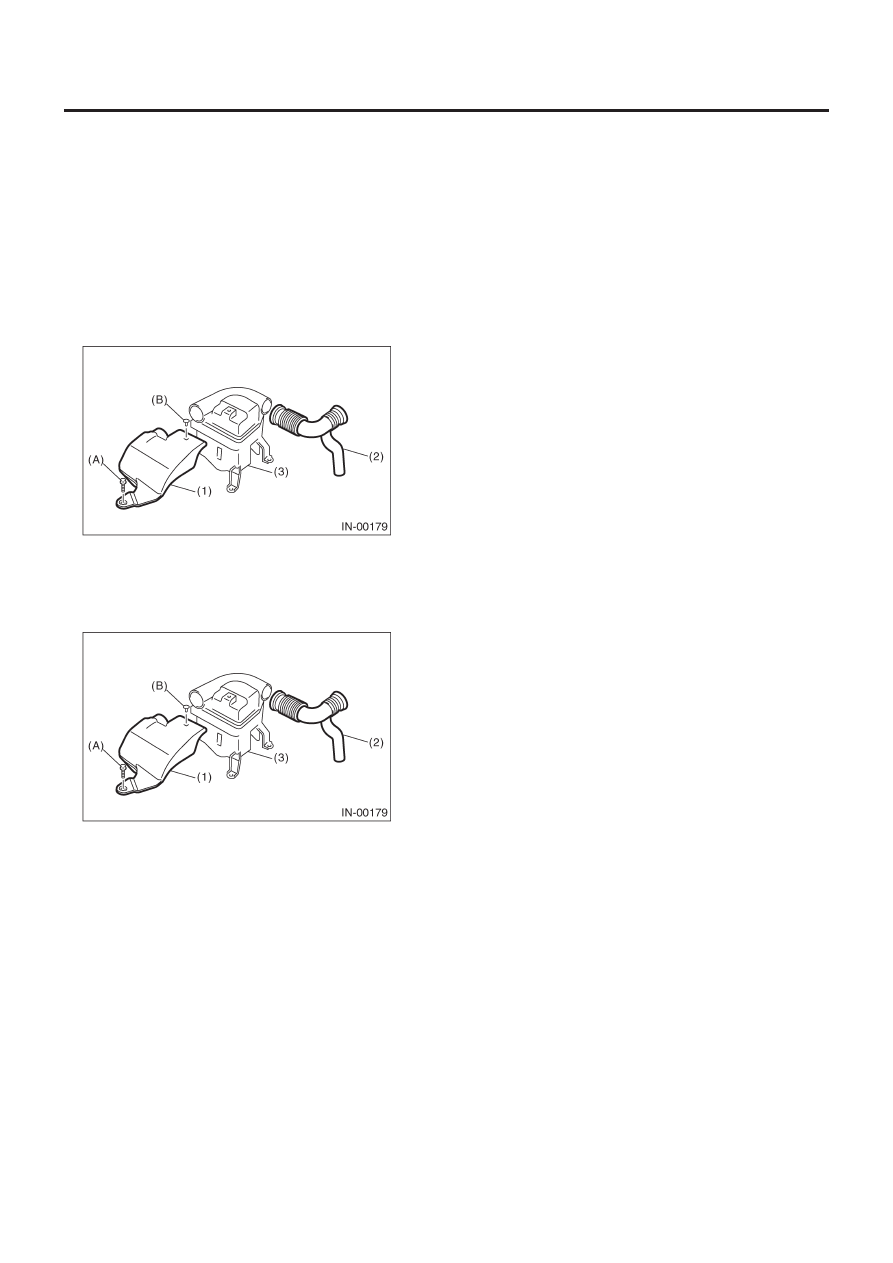

•  1.6 L и 2.0 L

(1)

Патрубок забора воздуха A

(2)

Патрубок забора воздуха В

(3)

Камера резонатора

•  2.5 L

(1)  Патрубок забора воздуха A
(2)  Патрубок забора воздуха В
(3) Камера

резонатора

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для получения информации о моменте затяжки см. "КОМПО-
НЕНТ".<См. IN(H4SO)-2, КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

1) Осмотрите на предмет обнаружения трещин и ослаблен-
ных соединений.
2) Убедитесь в отсутствии инородных предметов в патрубке
забора воздуха.

КАМЕРА РЕЗОНАТОРА

IN(H4SO)-7

ВПУСК (ВСАСЫВАНИЕ)

5. Камера резонатора

A:  ДЕМОНТАЖ

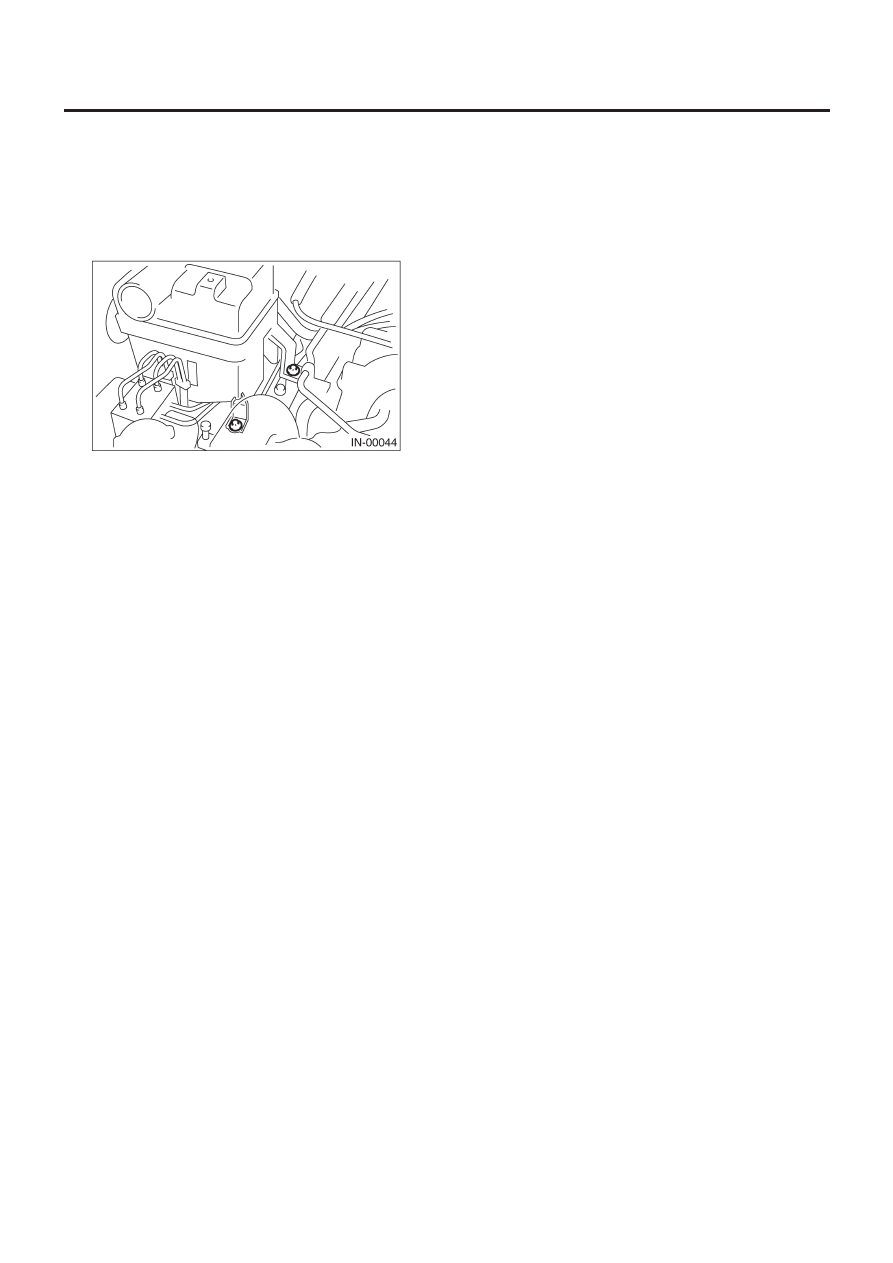

1) Снимите патрубок забора воздуха. <См. IN(H4SO)-6, ДЕ-
МОНТАЖ, Патрубок забора воздуха.>
2) Снимите камеру резонатора.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для получения информации о моменте затяжки см. "КОМПО-
НЕНТ".<См. IN(H4SO)-2, КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

Осмотрите на предмет обнаружения трещин и ослабленных
соединений.
